双油口拉杆式液压油缸三维结构设计

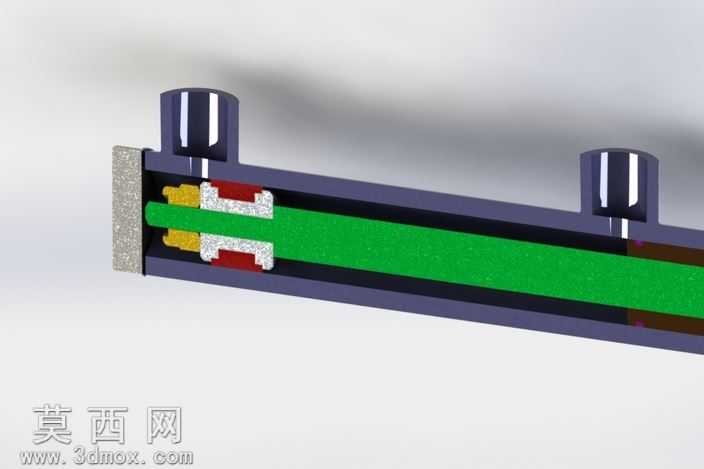

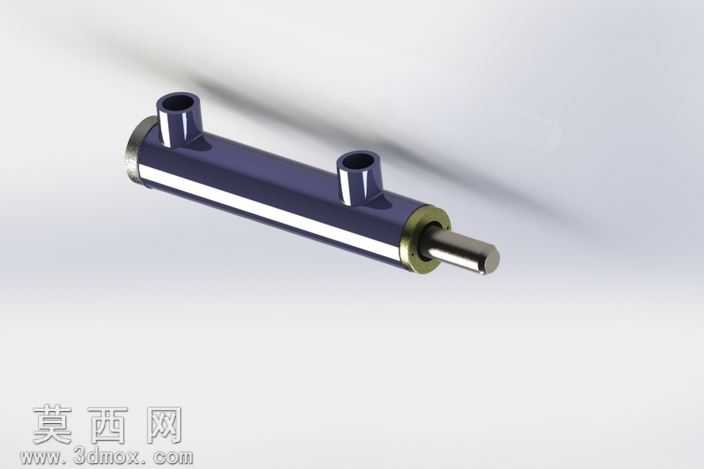

本作品为双油口结构的拉杆式液压油缸三维建模成果，建模过程严格遵循液压元件的常规设计规范，先完成整体参数的基准设定，以油缸的轴心线作为全局建模基准，依次搭建缸筒、活塞杆、端盖、油口、密封安装位的基础草绘轮廓。建模阶段优先采用参数化特征构建方式，对缸筒的内外径尺寸、活塞杆的伸出长度、两个油口的中心间距、端盖的配合止口尺寸均设置可编辑参数，方便后续根据不同工况需求调整规格参数。缸筒部分采用拉伸凸台构建主体结构，对两端的密封槽、卡簧槽位置采用旋转切除特征完成细节加工，保证槽位的同轴度公差符合液压元件的装配要求；两个侧向油口采用凸台拉伸配合圆角过渡处理，避免油口与缸筒连接处出现应力集中的直角结构，同时对油口的内螺纹安装位做了简化的等效建模，保留了安装接口的关键尺寸特征。活塞杆部分与前端盖的配合段做了公差适配的结构设计，前端盖内置的导向套、密封件安装位均按照实际装配层级做了独立的零件拆分建模，还原了油缸内部的装配层级关系，端盖与缸筒的连接采用周向均布的拉杆连接结构，对拉杆的穿装孔、锁紧螺母的配合位都做了精准的特征还原。材质与渲染阶段，缸筒外表面赋予深蓝色金属烤漆材质，金属表面添加细微的磨砂颗粒质感，活塞杆表面赋予高抛光的镀铬金属材质，还原活塞杆表面高光洁度的实际外观，端盖与油口部分赋予黄铜色金属材质，不同材质的粗糙度、反射率参数经过反复调试，渲染时采用柔和的侧上方打光方案，在缸筒曲面形成自然的高光过渡，清晰呈现油缸的圆柱曲面形态与各部件的装配层次。整体设计完整还原了双作用液压油缸的核心结构，各部件之间的配合关系清晰，无特征遗漏或干涉问题，可用于液压系统原理演示、装配结构教学、相关设备的配套选型参考等场景。
