车速表减速齿轮箱内部结构三维设计

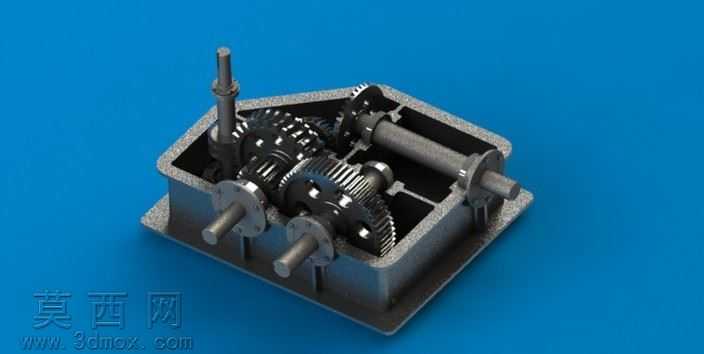

本作品为车速表配套的减速齿轮箱三维设计，整体采用剖视展示的形式呈现内部完整传动结构，建模过程严格遵循机械传动设计规范，对每一级传动的齿轮参数、轴系布局、箱体支撑结构都做了精准还原。建模阶段首先完成箱体基体的构建，采用带加强筋的铸造型腔结构，箱体边缘预留轴系安装的支撑孔位，内壁设置齿轮啮合的避让空间，保证各传动部件运转时无干涉。随后完成三级平行轴传动结构的建模，输入轴为细长伸出轴，适配车速信号的输入连接，轴上装配小模数主动齿轮，与中间轴上的大直径从动齿轮啮合完成第一级减速；中间轴上同步加工不同齿数的双联齿轮，分别与下一级传动齿轮啮合，通过齿数比的匹配实现设定的减速比，保证输出转速适配车速表的采样量程；输出轴为短轴结构，伸出箱体外侧用于连接车速表的采样机构，每根轴的轴肩、卡簧槽、轴承安装位都做了精细化建模，还原真实零件的装配定位结构。齿轮建模严格按照渐开线齿形生成，齿面的啮合接触区、齿根过渡圆角都做了准确呈现，保证传动结构的合理性。材质与渲染阶段，箱体采用哑光铸铁材质，还原铸造壳体的粗糙金属质感，齿轮与传动轴采用调质钢材质，表面做轻微的金属反光处理，区分不同零件的材质属性；背景采用纯净蓝色突出主体结构，通过光影调整让内部各级齿轮的啮合关系、轴系的层级布局清晰可见，剖视视角无需拆解即可完整观察整个传动链的排布。设计思路围绕车速表的减速需求展开，在有限的箱体内腔空间中合理排布三级传动齿轮，通过轴系的错位布局压缩整体体积，保证齿轮箱结构紧凑的同时满足减速比要求，各支撑轴的受力点对应箱体加强筋位置，提升壳体的结构强度，齿轮的啮合间隙、轴系的轴向定位都符合机械设计的公差要求，完整还原了车用减速齿轮箱的真实结构与传动逻辑，可用于机械原理教学、传动结构参考等场景。
