卡通木质轮式带锯切割载具造型设计

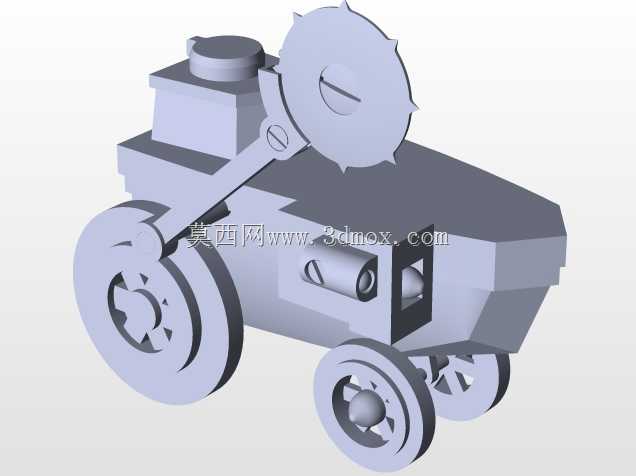

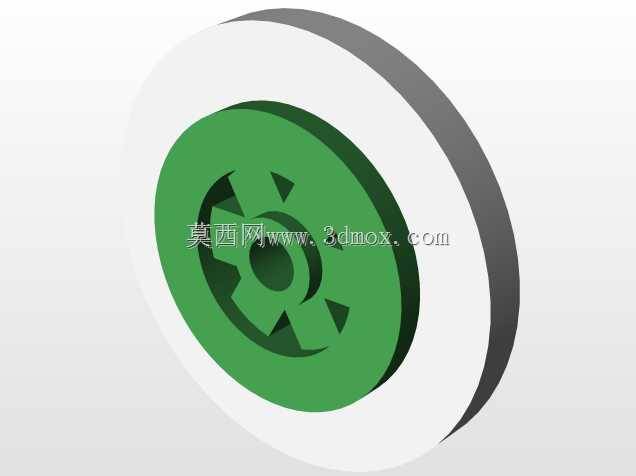

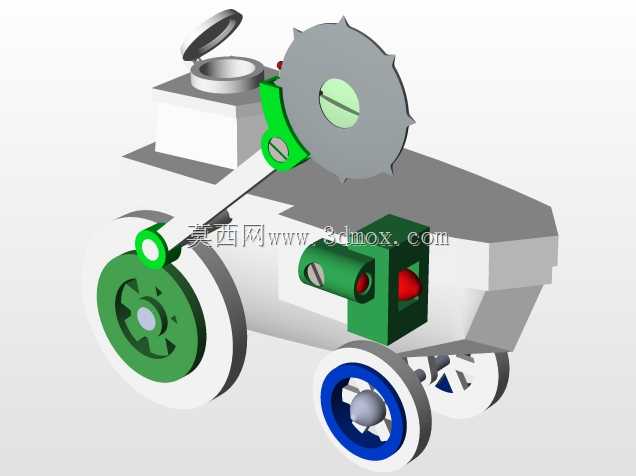

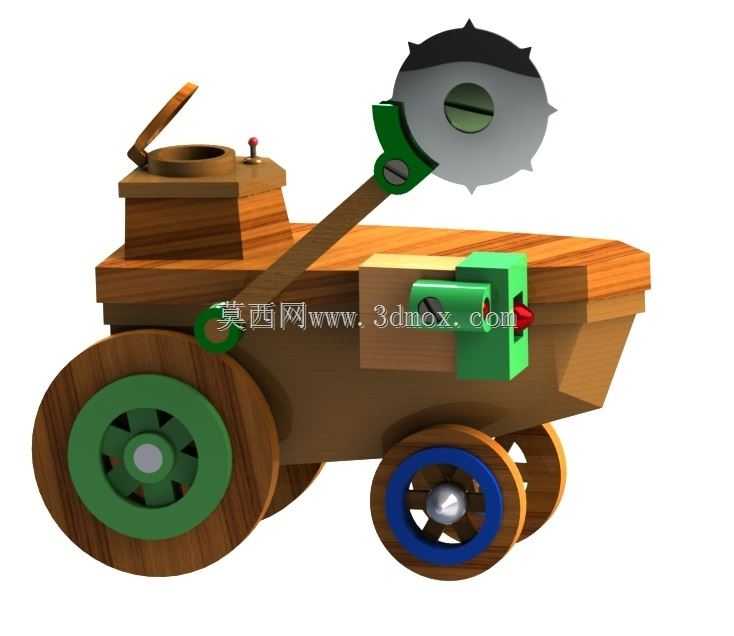

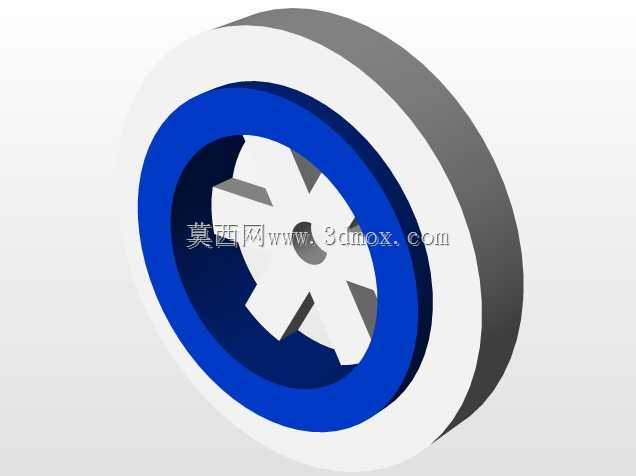

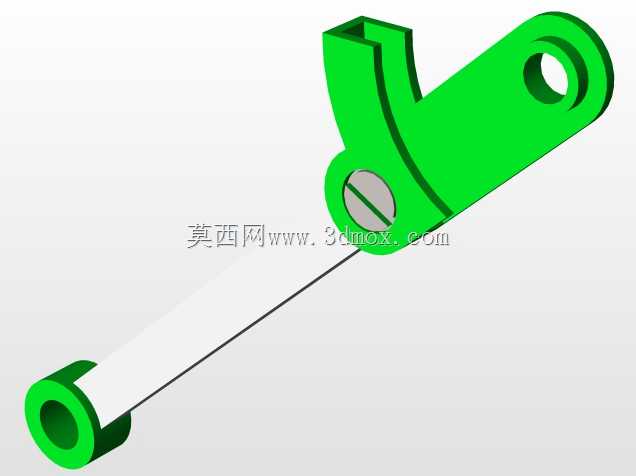

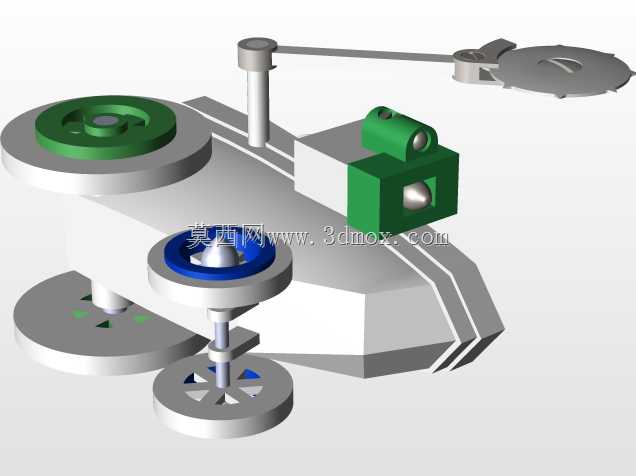

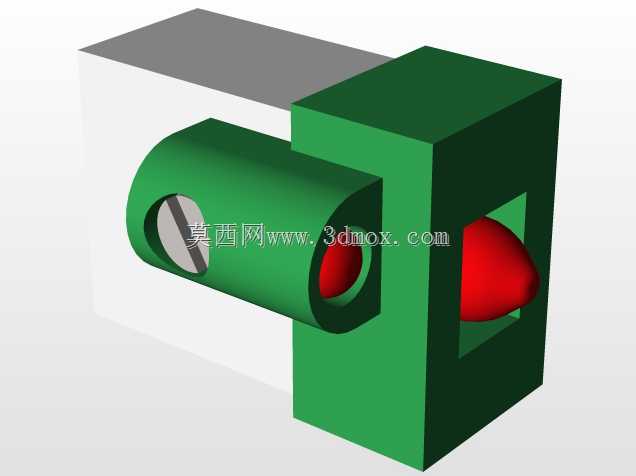

该造型设计以童趣化的轮式移动载具为基础载体，将锯切作业功能模块与木质拼装玩具的结构特性结合，可应用于青少年科创教具、拼装玩具开发、文创IP衍生实体制作等场景，也可作为非标小型趣味作业载具的概念原型参考。从结构布局来看，整体采用前小后大的轮距配置，后轮采用大直径木质轮缘搭配绿色辐板式轮毂，前轮采用小直径轮组搭配蓝色轮缘包边，轮组内部预留标准销轴安装位，可直接适配直径6mm的金属销轴作为转动轴，轮组与载具主体的安装间隙控制在1.2mm，既保证转动顺畅无卡滞，又避免间隙过大出现晃动松脱的问题。载具主体舱体采用仿实木拼接的块面化设计，舱体上部设置可向上翻起的舱盖，舱盖与舱体通过微型合页结构连接，翻起角度最大可达75度，舱盖旁设置的红色凸起定位销可作为舱盖闭合状态的锁止结构，防止移动过程中舱盖意外翻开。前端作业臂采用长条形木质杆件作为支撑主体，臂架末端通过绿色铰接座与载具前部的安装凸台连接，铰接位置预留M4螺纹孔位，可通过手拧螺丝调整臂架的俯仰角度，角度调节范围覆盖水平向上30度至向下45度，可适配不同高度的作业需求。臂架前端安装的锯齿形切割轮采用金属质感的圆盘造型，轮盘边缘均匀分布三角形锯齿，轮盘中心设置十字槽安装位，可直接与微型直流电机的输出轴配合，当接入3V直流电源时即可带动锯盘转动完成轻质材料的切割作业，锯盘外侧设置的绿色防护支架可避免作业过程中肢体意外接触锯齿，提升使用安全性。载具侧部安装的绿色块状结构为电池仓与开关集成模块，模块侧面预留红色拨杆开关的安装位，模块内部可容纳两节7号电池为前端锯盘的驱动电机供电，模块与载具主体采用卡扣式连接，无需额外螺丝即可完成拆装，方便更换电池。从安装边界来看，整体造型的最大外轮廓尺寸控制在长180mm、宽120mm、高150mm范围内，所有突出结构的边缘均做R3圆角处理，不存在尖锐棱角，符合玩具类产品的安全设计规范。设计过程中优先采用模块化拆分思路，将整体结构拆分为轮组、舱体、作业臂、锯盘、功能模块五个独立单元，每个单元的连接位置均采用通用化的接口设计，既可以单独拆分作为独立零件加工，也可以快速拼接组成完整造型，在3D打印制作、木质激光切割加工场景下都能直接适配，不需要额外调整零件公差。轮组的轮毂部分采用辐条镂空设计，在保证结构强度的前提下尽可能降低整体重量，减少移动过程中的滚动阻力，木质纹理的外观处理也让整体造型更具手工质感，区别于常规的塑料玩具外观。作业臂的铰接位置特意设置了阻尼结构，当调整到指定角度后可自动保持姿态，不需要额外的锁止结构即可固定臂架位置，操作更加便捷。舱体内部预留了30mm*40mm的空置空间，可根据实际使用需求加装小型配重块或者扩展其他功能模块，比如加装微型摄像头、照明组件等，拓展更多使用场景。
