建筑机电管线综合排布AR展示模型

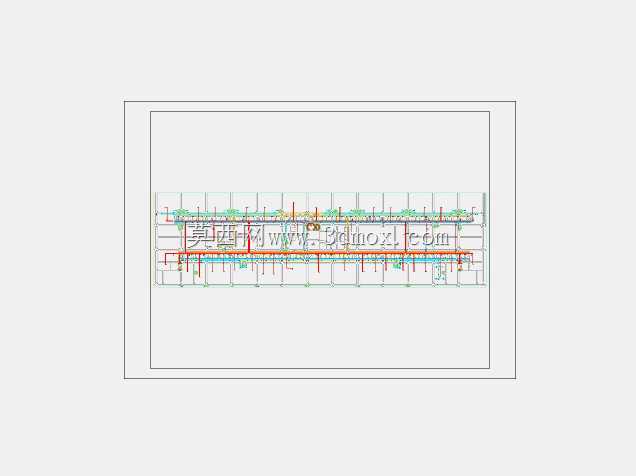

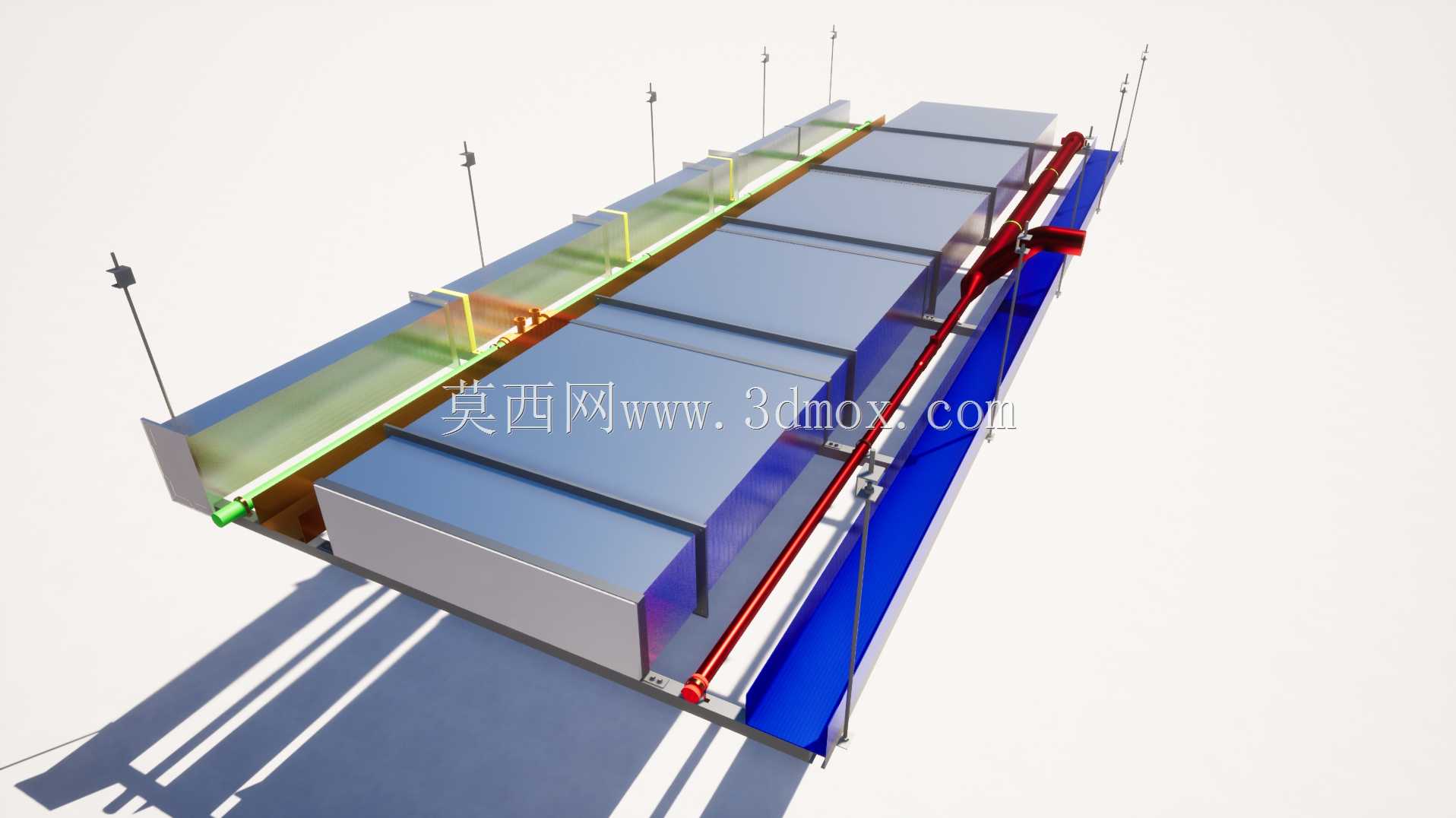

做机电深化设计快八年，碰到过太多现场管线打架的糟心事——风管刚吊完发现消防管没位置，桥架装完挡了喷淋头，最后要么拆改返工，要么硬挤着装留下运维隐患，这个AR视角的机电管线排布模型，刚好是用来解决这类现场协同问题的。从模型呈现的内容来看，它还原了标准办公层公共走廊区域的典型机电管线布局，覆盖了通风空调、给排水、强电桥架三大核心机电系统，完全贴合现场施工的排布逻辑。先看各系统的功能定位：模型里的灰色矩形风管是通风空调系统的送风/回风主干管，承担楼层公共区域的空气输送与温湿度调节功能，这类大截面风管因为尺寸大、转弯半径要求高，现场排布时通常会优先确定安装位置，避免后续其他管线挤占空间；侧边的红色管道是消防喷淋主干管，负责楼层消防供水，按照规范要求需要保持固定坡度，同时要预留支管接出的操作空间，不能被其他管线完全遮挡；蓝色的长直管线是给排水系统的给水干管，承担楼层生活供水输送，排布时要避开电气管线的正下方，防止结露或漏水影响电气安全；带支吊架的绿色槽体是强电桥架，内部敷设强电供电线缆，需要和水管保持规范要求的安全间距，同时要预留后期穿线、检修的操作空间。设计思路上完全遵循机电管线综合的“小管让大管、有压让无压、弱电让强电、临时让永久”原则，所有管线的支吊架都做了整合设计，没有采用各自独立打支架的粗放做法，而是用综合支吊架统一承载，既减少了顶板打眼的数量，降低对结构楼板的破坏，也让管线排布更规整，减少后期运维的排查难度。从安装边界来看，模型里的管线排布预留了足够的安装操作空间：风管底部到吊顶完成面预留了不小于150mm的操作间隙，方便后期风口安装、风管漏光检测；水管的法兰连接位置预留了扳手操作的空间，不会出现螺栓拧不到位的情况；桥架的盖板开启侧没有被其他管线遮挡，后期线缆敷设、故障排查时可以直接掀开盖板操作。各管线之间的间距也符合施工规范要求，强电桥架和给水管道的水平间距不小于300mm，避免漏水引发电气短路风险；风管和消防管的垂直间距满足保温层施工的操作要求，不会出现保温棉塞不进去的情况。这个模型的AR应用场景也很贴合现场实际：项目技术交底时，不用再抱着厚厚的二维图纸给施工班组讲管线位置，直接用AR把模型投射到现场走廊的实际位置，班组一眼就能看清哪根管子在上面、哪根在下面，支吊架打在什么位置，比二维图纸的交底效率高太多，也能减少因为图纸理解偏差导致的施工错误。另外在管线碰撞检查阶段，这个模型可以直接和现场的结构梁、柱位置做AR叠加，提前发现管线穿梁、和结构构件冲突的问题，在施工前就调整排布方案，避免后期打洞破坏结构。模型里的管线支吊架也做了细节还原，包括横担的规格、吊杆的间距、固定件的位置，都符合管线支吊架的施工规范，施工班组可以直接参照模型里的支吊架形式下料安装，不用再单独做支吊架的深化图。值得注意的是，模型里的管线排布没有出现常见的“管线叠罗汉”问题，所有管线都在合理的标高范围内分层排布，最上层是紧贴梁底安装的大截面风管，中间层是消防喷淋管和给水干管，最下层是强电桥架，既保证了吊顶的净空高度，也让各系统的管线都有独立的检修空间，不会出现某根管子被完全封在吊顶里没法检修的情况。对于刚接触机电深化的设计人员来说，这个模型也可以作为管线排布的参考范本，理解不同系统管线的排布优先级、间距要求、支吊架整合方式，避免在自己做项目时出现排布不合理的问题。
