医院制冷站成套管路机组结构设计

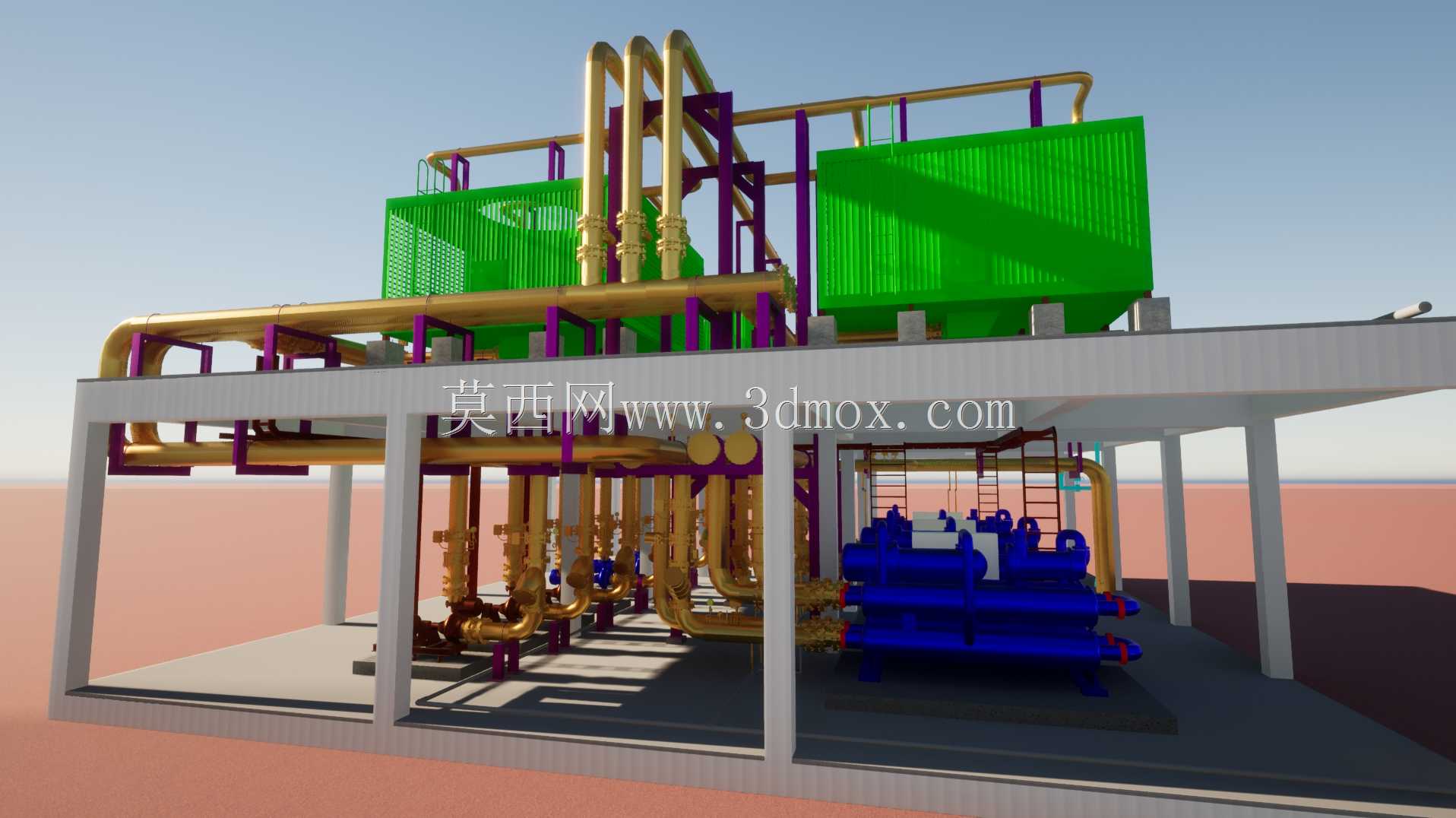

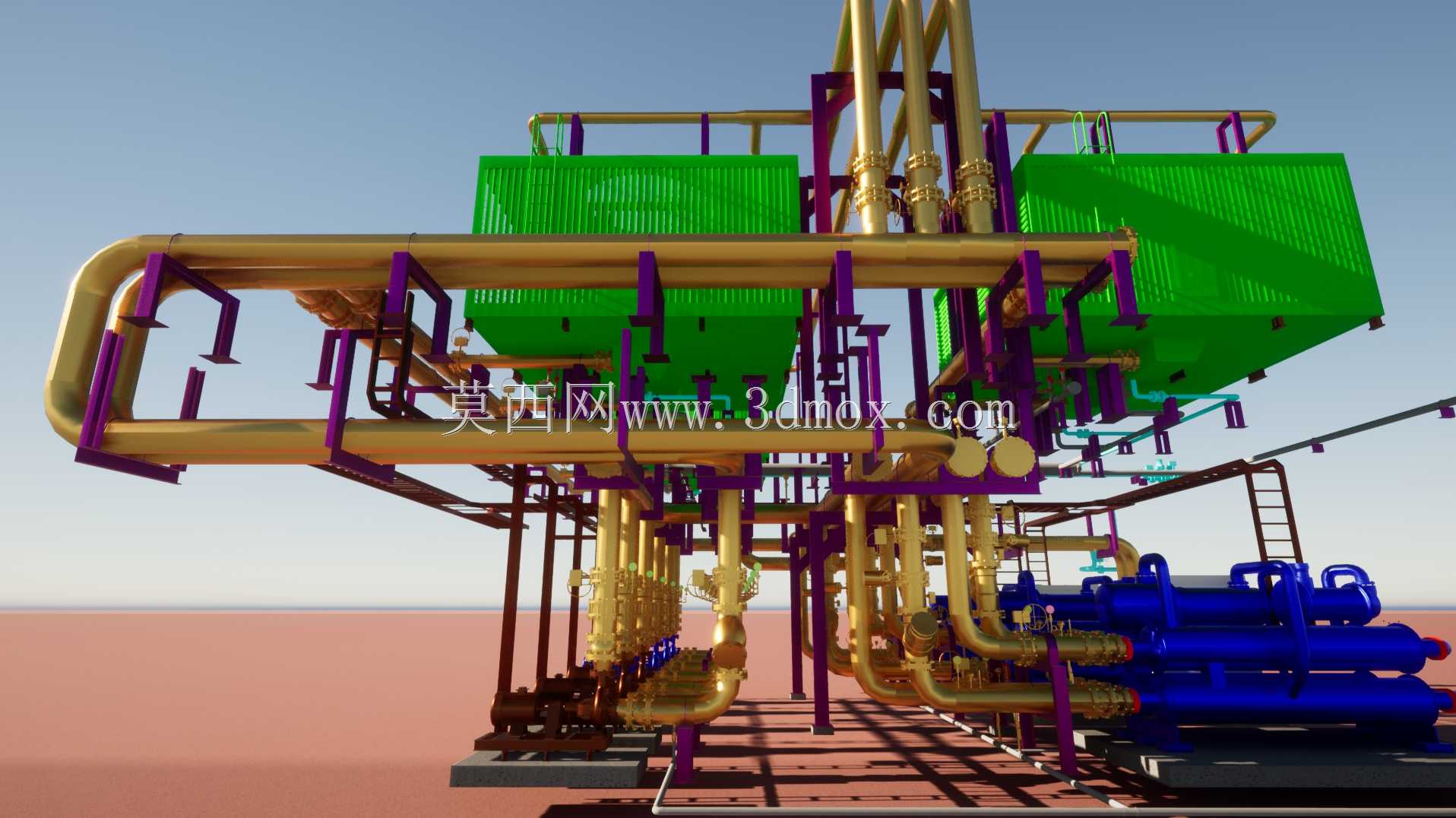

这套三维建模内容还原的是医院场景下专用的制冷站成套设备，核心服务于医院住院部、门诊楼、医技科室的集中冷量供应，覆盖手术部恒温环境保障、影像设备冷却、病房舒适性空调三大核心应用场景，区别于普通商用制冷机组，其设计阶段优先考虑了医院场景下的连续运行可靠性、管路检修冗余度、设备分区运维的便利性。从结构呈现来看，整套机组采用分层式钢架承载布局，上层布置两台大型方形换热冷却单元，单元外部预留了均匀排布的通风散热肋片结构，对应实际设备中的风冷换热段，支撑钢架的立柱间距经过核算，既满足上层设备的承重载荷要求，也给下层核心制冷主机、管路阀组留出了足够的操作检修空间，运维人员可直接在下层平台完成阀门切换、过滤器清理、主机参数巡检等日常操作，无需攀爬至上层作业。管路系统的设计是这套模型的核心细节，不同功能的管路采用差异化走向排布：大口径金色管路对应冷媒输送主管道，沿钢架上层横梁做分层架空布置，避免与下层运维通道产生干涉，管路转弯处全部采用大曲率半径弯头，减少冷媒输送过程中的沿程阻力损失；紫色管路为辅助管路，对应冷却循环水的旁通支路、排气泄水管路，沿主管道侧边并行排布，所有管路的支撑点都设置在钢架的承重梁位置，避免管路运行过程中因振动产生焊缝疲劳开裂。下层布置的蓝色卧式设备为制冷压缩机与壳管式换热器组，设备底部设置了独立的减震垫安装位，与钢架平台之间预留了200mm的安装间隙，方便后期减震元件更换与设备底部排污操作，设备之间的连接管路全部采用法兰连接结构，法兰对接位置预留了螺栓操作空间，不需要额外拆除周边管路即可完成单台设备的拆解维护。从安装边界来看，整套机组的外轮廓尺寸适配医院地下制冷站的常规层高要求，钢架底部与地面基础的连接点全部做了标注，对应实际安装中的地脚螺栓预埋位置，机组侧边预留了1.2米宽的通长运维通道，通道上方没有任何管路遮挡，满足设备搬运、人员巡检的通行要求；上层换热单元的顶部距离机房顶板预留了不小于800mm的散热空间，满足风冷设备的通风换热要求，避免热空气在机房顶部淤积影响制冷效率。设计过程中还考虑了医院场景的特殊需求，所有管路阀组的操作手柄都朝向运维通道一侧，不需要探身到设备间隙内即可完成阀门开闭操作；设备分区做了明确的结构划分，制冷主机区、换热区、管路阀组区之间没有结构遮挡，方便后期医院后勤部门做分区标识与运维责任划分；整套管路的坡度设置也在模型中做了隐含体现，冷媒管路、冷却水管路都顺着介质流动方向设置了合理坡度，方便系统停机时的介质排空与日常运行中的气体排放，减少气塞故障对制冷系统连续运行的影响。不同于常规工业制冷机组的紧凑化设计思路，这套医院用制冷机组的结构排布更偏向运维友好性，所有易损部件对应的安装位置都预留了足够的拆解空间，比如过滤器位置预留了滤芯更换的操作距离，温度、压力传感器的安装位置都朝向巡检通道，方便日常抄表与故障排查，完全匹配医院场景下制冷系统不能长时间停机、运维操作要尽量简便快速的实际需求。
