风机盘管换热功能模块结构设计

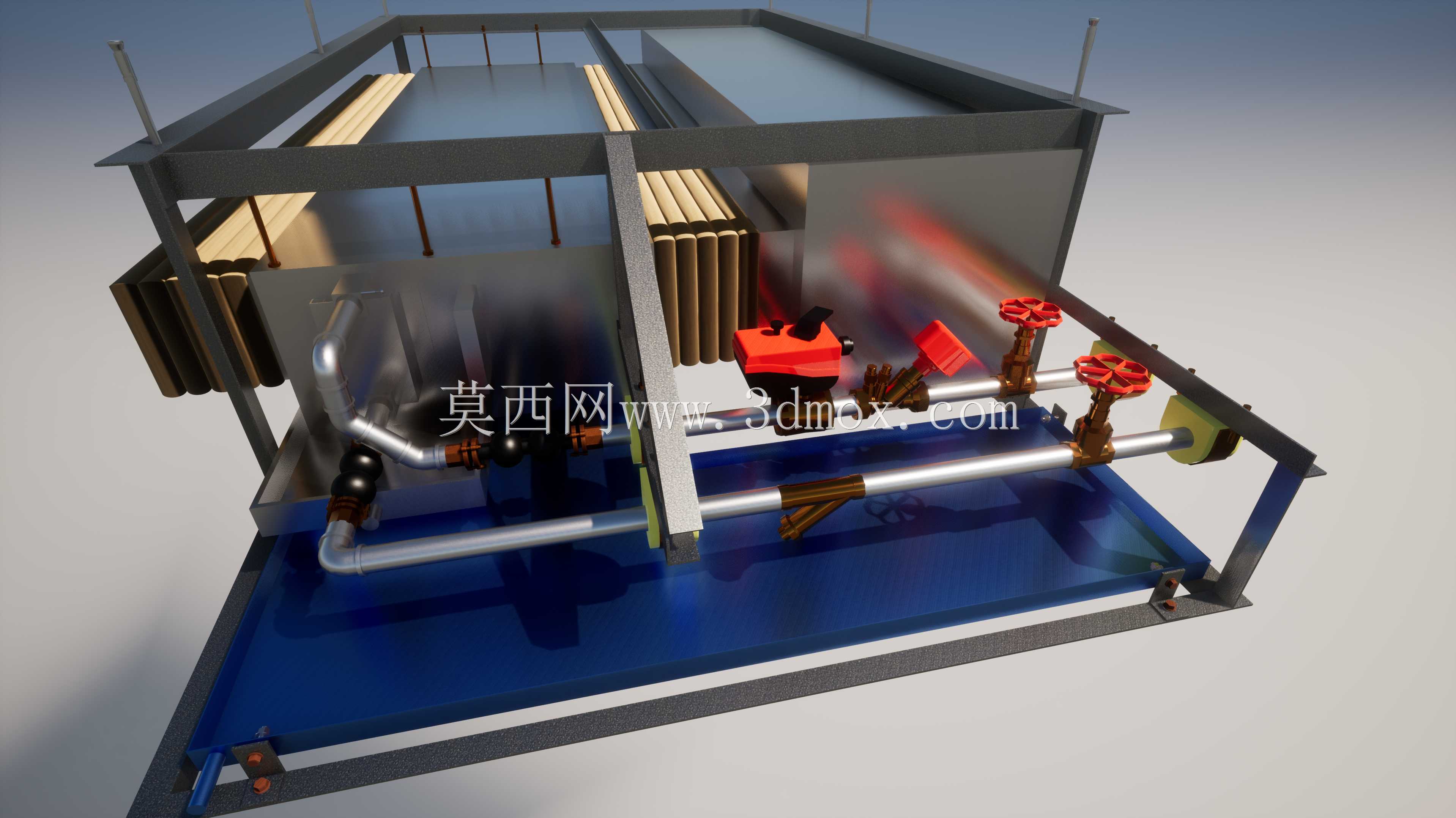

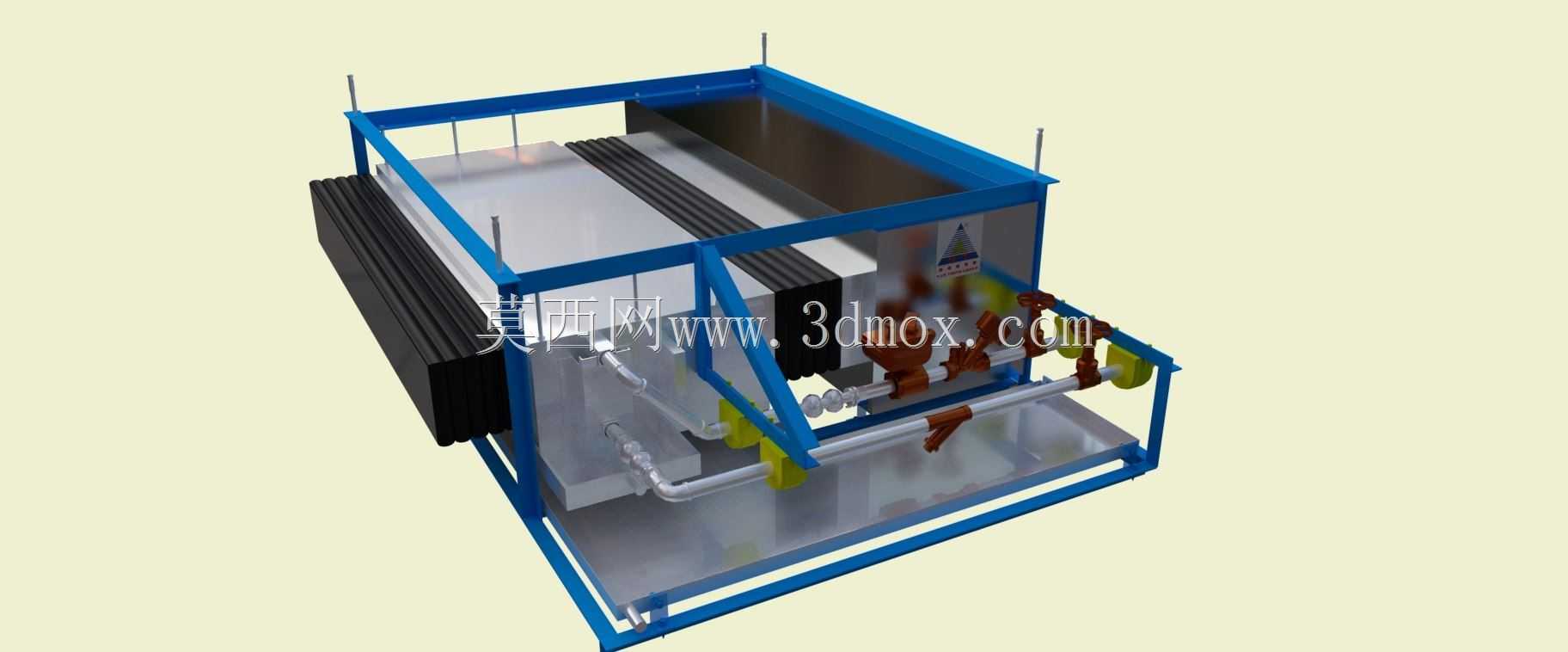

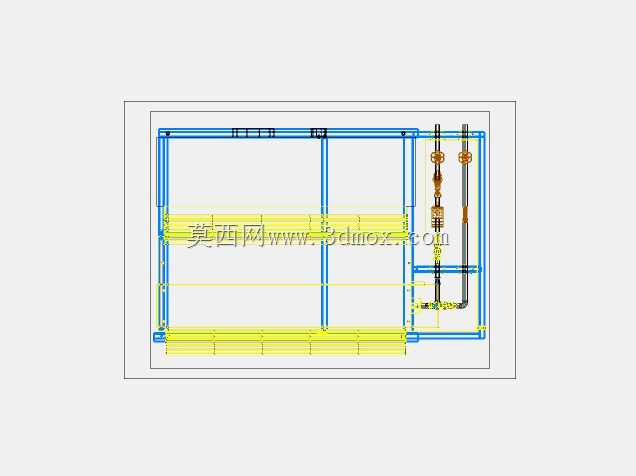

这套三维结构对应的是暖通空调系统里的末端换热送风模块，也就是常说的FCU单元，日常在商业写字楼、酒店客房、医院病房这类需要独立温区调控的场景里大量部署，承担着把冷热源输送来的冷媒或热媒，通过翅片换热结构和流经的空气完成热量交换，再把调温后的空气送入指定空间的核心作用。从结构拆解来看，外围采用型材拼接的蓝色框架作为承载主体，框架的立柱和横梁都做了等强度的连接设计，既可以在运输过程中保护内部核心部件不受磕碰，也能在现场安装时直接作为吊装或落地放置的受力基体，框架顶部预留的伸出吊杆结构，就是专门适配吊顶内吊装的安装场景，吊杆的间距和伸出长度都匹配常规暖通施工的吊装规范，不需要现场二次裁切改孔就能直接对接吊装丝杆。模块内部核心的换热段采用了多排平行布置的翅片盘管结构，盘管的进出水端都配置了控制阀门和管路连接件，管路走向沿着框架内侧的预留空间排布，既避开了送风气流的主流通道减少风阻，也预留了足够的检修操作空间，后期更换阀门或者清理管路的时候不需要拆解整个框架就能完成操作。盘管下方设置的接水盘结构，专门承接制冷工况下盘管表面凝结的冷凝水，接水盘的坡度和排水口位置都做了优化，能保证冷凝水顺畅排出不会出现积水滋生霉菌的问题，接水盘和框架之间还预留了保温层的安装间隙，避免运行时接水盘外壁出现二次凝露。模块侧面预留的风机安装位，适配常规的离心式风轮结构，气流从盘管一侧穿过翅片完成热交换后，由风机加压通过出风口送入室内空间，整个气流通道的内壁都做了平顺过渡设计，没有突兀的直角凸起，能有效降低气流运行时产生的风噪，提升使用场景的声环境舒适度。从安装边界来看，整个模块的外轮廓尺寸适配常规的吊顶夹层空间，宽度和深度都控制在常规吊顶龙骨的跨距范围内，现场安装时不需要额外调整龙骨布局就能嵌入安装，模块的侧面和顶部都预留了管线对接的操作空间，不管是同侧接管还是异侧接管都能通过调整管路走向适配，不需要对主体结构做改动。设计过程中还充分考虑了运维的便利性，框架的侧面板都采用可拆卸的连接方式，日常维护更换滤网、检修风机或者清理盘管表面积尘的时候，只需要拆开对应位置的面板就能操作，不需要把整个模块从吊装位拆下来，能大幅降低后期运维的人工成本。盘管的管路连接端都采用了标准的管螺纹接口，和现场施工的常规水管管径完全匹配，不需要额外制作转接头就能完成对接，减少了现场施工的工作量和漏水隐患。整个模块的重量分布也做了优化，核心重部件都布置在框架的中心受力区域，吊装时四个吊杆的受力基本均匀，不会出现偏载导致的框架变形或者吊装脱落风险，框架表面的涂装也做了防锈防腐处理，能适应吊顶夹层内相对潮湿的使用环境，长期运行不会出现锈蚀掉漆的问题。
