立式道路机动车交通信号灯结构设计

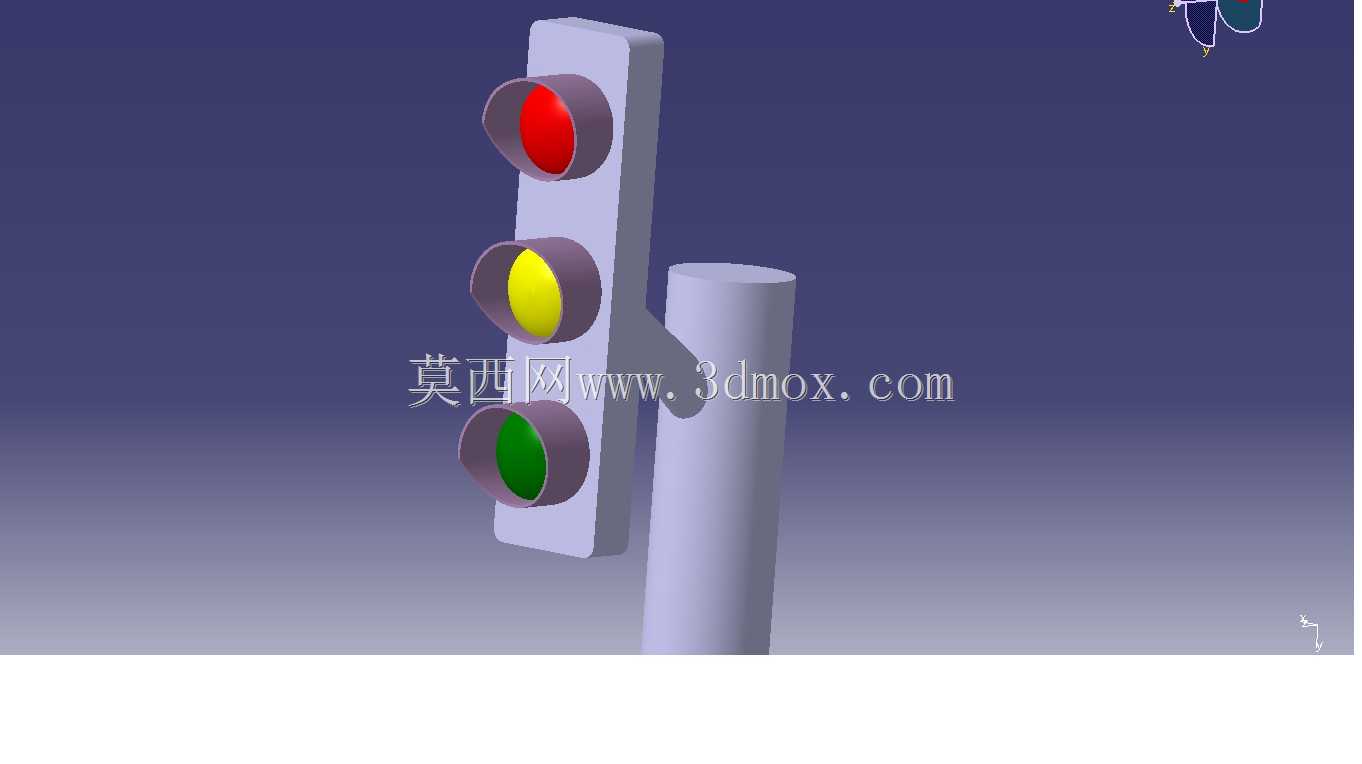

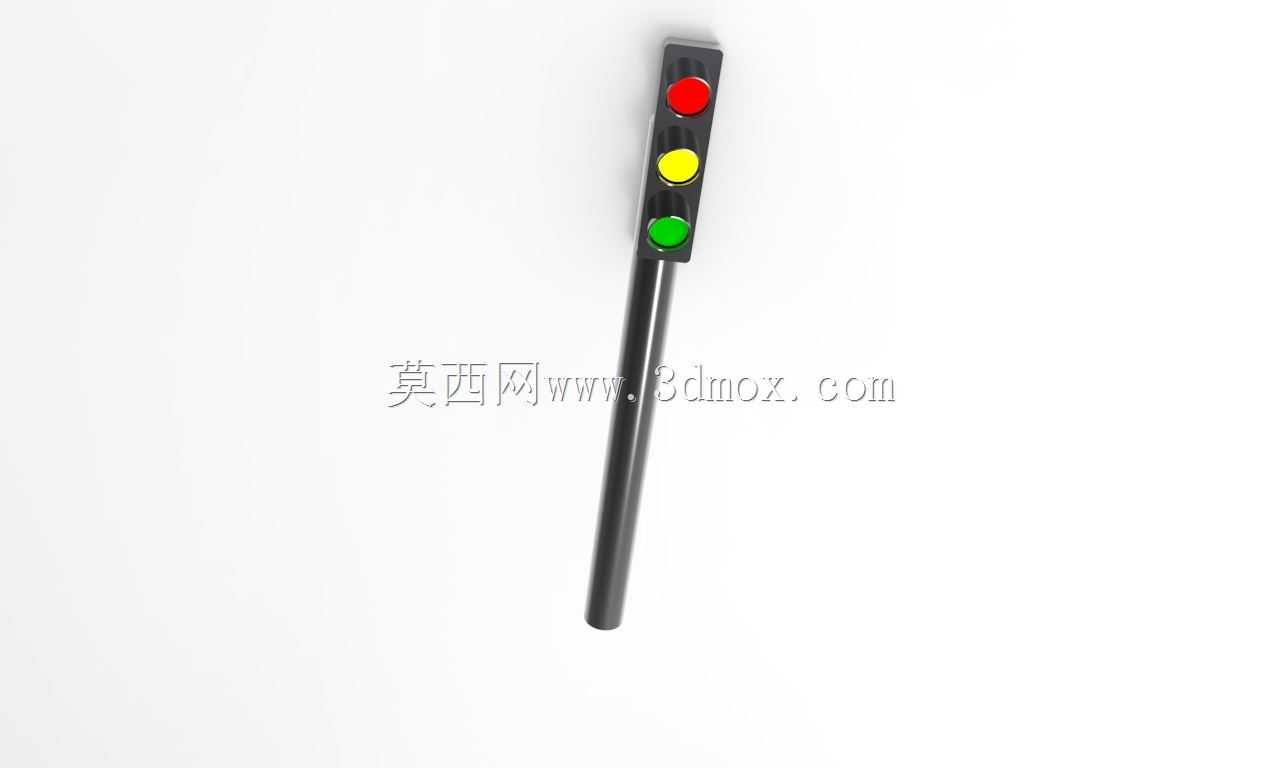

日常做市政交通配套设施建模时，这类立式交通信号灯是路口渠化设计里绕不开的标准件，不同于悬臂式长跨度信号灯，这款单柱立式结构更多应用在支路交叉口、厂区内部道路、园区出入口、停车场通道这类通行宽度有限、不需要大跨度覆盖多车道的场景，实际布设时不需要占用过多路侧空间，安装作业面小，后期维护时单人借助常规登高工具就能完成灯组检修，不需要动用大型高空作业设备，运维成本比悬臂式结构低不少。从结构组成来看，整套模型分为下部立杆与上部灯头腔体两部分，立杆采用等径圆形金属杆设计，建模时做了根部壁厚加厚处理，对应实际生产中杆体底部与混凝土基础连接的法兰盘安装位，安装边界上，杆体预埋基础深度需要根据当地常年最大风力等级核算，常规城区支路应用场景下，基础开挖尺寸控制在600*600*800mm区间即可满足抗倾覆要求，杆体露出地面的高度控制在2.5米到3米区间，既能够避开普通行人抬手触碰的高度范围，也能保证小型机动车、非机动车驾驶员在距路口停止线50米范围内就能清晰观察到灯色状态，不会被前方通行车辆遮挡视线。上部灯头腔体采用竖向排布的三灯位结构，从上到下依次对应红、黄、绿三色指示单元，每个灯位的透镜部分做了内凹式结构设计，建模时预留了灯珠安装位、遮光罩安装槽，实际生产中这种内凹结构搭配外缘的遮光檐，能够避免正午阳光直射透镜产生的假显问题，减少阳光斜射时驾驶员对灯色的误判，灯腔外壳与立杆的连接部位做了抱箍式连接结构，角度可调节范围在正负15度，能够根据路口实际车道走向微调灯头朝向，保证灯组正面对准来车方向。建模过程中特意还原了灯腔内部的走线通道，杆体内部做了中空走线设计，所有供电线缆从杆体内部穿设，外部没有明露线缆，既能够避免线缆长期受日晒雨淋老化，也能防止人为破坏线缆，杆体下部距离地面300mm位置预留了检修口结构，对应实际安装时的线缆接线、线路检修操作空间，检修口盖板做了防水胶条安装位，满足户外IP65的防护等级要求，雨天不会出现雨水渗入杆体内部造成线路短路的问题。从功能适配角度来说，这款灯组的灯位间距做了等距排布，相邻两个灯位的中心距控制在120mm，灯组整体外轮廓宽度控制在180mm，不会因为灯组过宽增加风阻，也不会因为灯位间距过小导致相邻灯色串扰，每个灯位的透镜直径采用常规交通灯通用的100mm规格，能够兼容市面上绝大多数标准信号灯灯珠模组，后期替换配件时不需要单独开模，通用互换性强。实际做场景配套建模时，这款模型可以直接导入到道路BIM设计场景中，不需要额外调整结构比例，安装点位的占位尺寸与实际施工预留尺寸完全匹配，杆体的安装法兰盘预留了4个直径18mm的螺栓孔位，对应M16的膨胀螺栓或者地脚螺栓安装，施工时不需要二次打孔适配。不同于集成了倒计时牌、方向指示牌的复合式信号灯，这款单组三色灯结构功能纯粹，没有多余的附加结构，整体风阻系数小，在沿海多风区域应用时，杆体所受的风载荷比带大型附加牌的信号灯低30%左右，对应的基础混凝土用量也能相应减少，施工成本更低。建模时所有的棱边都做了R2的圆角处理，对应实际生产中的钣金折弯工艺，没有尖锐的直角结构，既能够避免生产安装过程中划伤作业人员，也能减少应力集中，提升户外长期使用的结构强度，灯腔外壳的接缝处都做了止口设计，装配后缝隙宽度控制在1mm以内，能够配合防水胶条实现良好的密封效果，避免蚊虫、灰尘进入灯腔内部附着在透镜上影响灯光明亮程度。
