CatiaV5表面处理工艺玻璃构件设计

日常接触的玻璃类构件，从商用空间的玻璃隔断到餐饮场景的玻璃器皿，其三维建模过程中最容易被忽略的就是表面光学特性的还原，很多新手建模时只做出几何外形，渲染后要么像亚克力要么像磨砂塑料，完全丢失玻璃材质应有的通透感与反射层次。这次做的这款玻璃高脚构件建模，核心就是把表面处理的工艺特性融入建模逻辑，而不是后期靠渲染参数硬凑。

先从实际应用场景说起，这类带精细表面处理的玻璃构件，除了日常餐饮场景的使用需求，很多商业空间的陈设展示、产品可视化渲染项目里也会用到，甚至部分光学实验的简易教具也会参考这类曲面玻璃的曲率参数，所以建模时不能只盯着外观像不像，要考虑不同场景下的使用边界。比如作为餐饮器皿使用时，杯身的壁厚要控制在1.2到1.8毫米之间，太薄容易受热炸裂，太厚则自重过大，握持手感差；杯脚的高度要占到整体高度的五分之二左右，这个比例下既可以避免手温传递到杯肚影响饮品温度，又不会因为杯脚过细导致受力易断，杯脚与杯肚衔接的位置做了R2的圆角过渡，避免应力集中，生产时这个位置也是退火处理的重点区域。

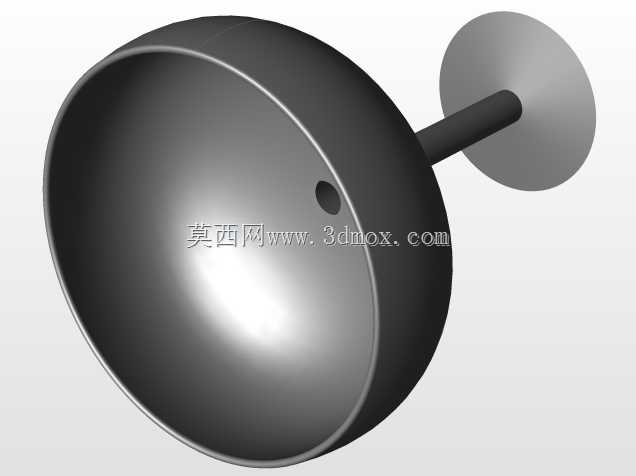

建模时的设计思路没有走先画旋转截面再一次性旋转成型的常规路线，而是把构件拆成杯肚、杯脚、底座三个独立部分分别做曲面处理，再做拼接融合。杯肚部分的曲面不是规则的半球旋转面，而是沿着杯口方向做了1.2度的微向外扩，这个细微的角度调整一方面是符合实际生产中玻璃吹制的脱模斜率，另一方面倒酒时液体可以顺着杯壁缓慢流下，减少泡沫产生。表面处理的特性是在曲面建模完成后，通过给曲面添加微米级的凹凸纹理层实现的，这个纹理层的深度控制在0.02毫米，不会影响整体的通透感，但是可以让光线照射时产生柔和的漫反射，避免普通光滑玻璃表面那种生硬的强光斑，更接近实际经过抛光、酸洗处理后的食用级玻璃表面质感。

安装与摆放的边界尺寸也做了对应考量，底座的直径设置为整体杯肚最大直径的三分之一，这个比例下放置在倾斜5度的平面上也不会倾倒，满足日常餐桌、吧台的摆放稳定性要求；杯口做了0.5毫米的卷边处理，既可以避免饮用时割口，也能提升杯口的结构强度，清洗时不容易磕碰崩边。很多人做玻璃建模时会把材质折射率直接套普通玻璃的1.5参数，实际上经过表面硬化处理的玻璃，表层的折射率和内部基材有细微差异，建模时给表层单独分配了厚度0.1毫米的薄层，折射率设置为1.52，和内部基材的1.49形成细微的光学差，渲染出来的效果就会有真实玻璃那种表层的亮边质感，不会显得发闷。

从结构强度的角度校核，杯脚和底座衔接的位置做了局部加厚，最厚处达到2.5毫米，这个位置是整个构件受力最集中的地方，日常拿取时的扭力、放置时的冲击力都会先传递到这里，加厚处理后可以大幅降低断裂风险，同时这个加厚区域是藏在底座内侧的，不会影响外观的纤细感。杯肚的最大容积经过曲面参数计算控制在350毫升左右，符合常规单杯饮品的容量需求，内壁的曲面弧度做了优化，液体倾倒时不会在杯壁残留挂壁的死角，清洗时水流可以直接冲过所有内壁区域。

做这类透明构件的三维建模，最忌讳的就是只追求视觉上的好看而忽略实际生产和使用的物理特性，很多网上下载的玻璃模型看着外形相似，但是壁厚不均、曲率不合理，要么没法用于实际生产参考，要么导入渲染场景后光学效果失真，需要花大量时间调整参数。这次的建模过程中，每一处曲面调整、每一个尺寸参数的设置，都是对应实际玻璃生产工艺和使用场景的需求，表面处理的效果不是后期贴图实现的，而是直接构建在曲面的几何特征里，不管是用于结构设计参考、渲染素材还是生产开模的前期验证，都能直接适配使用需求，不需要再做过多的参数调整。
