多色梳状打磨抛光轮组件结构设计

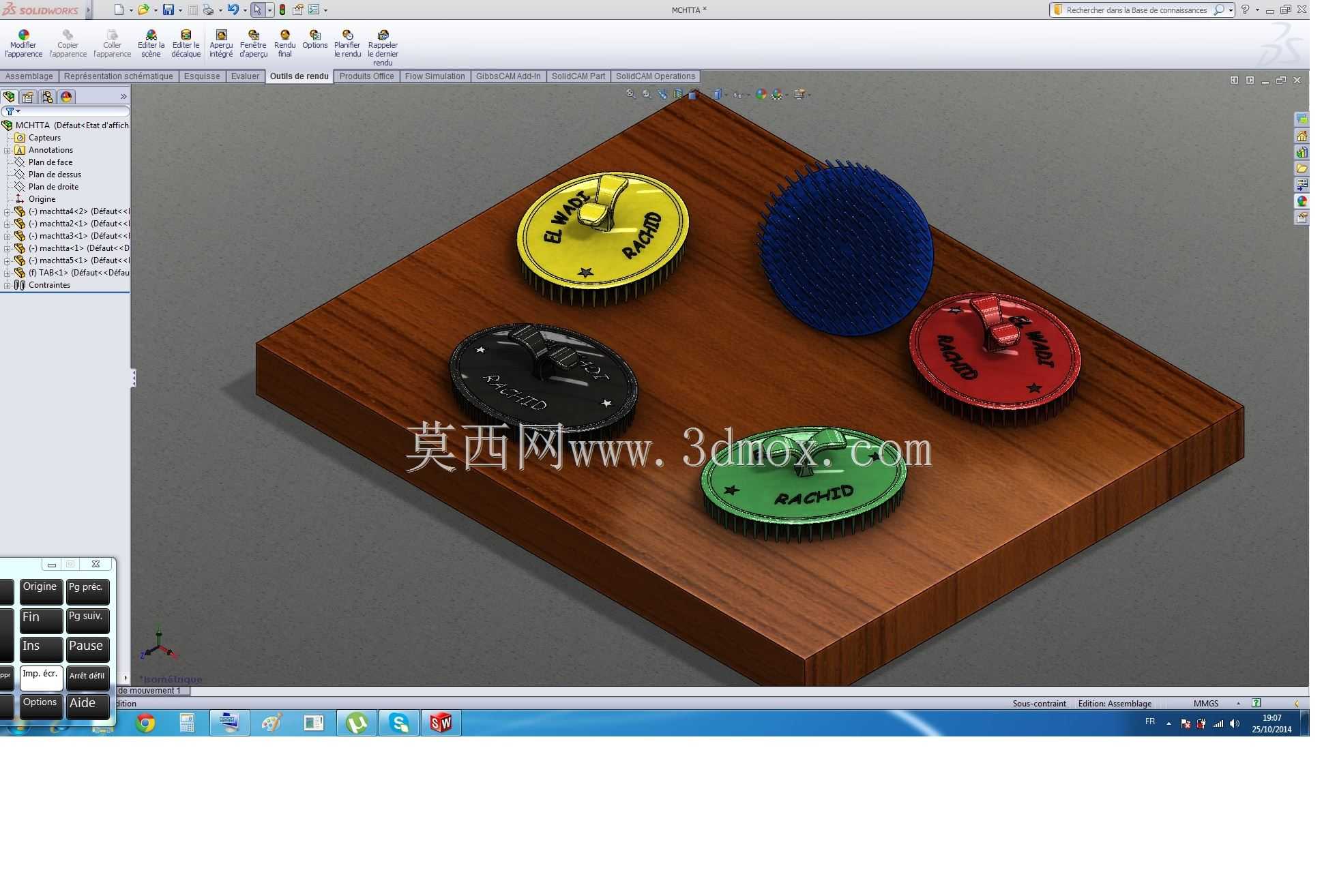

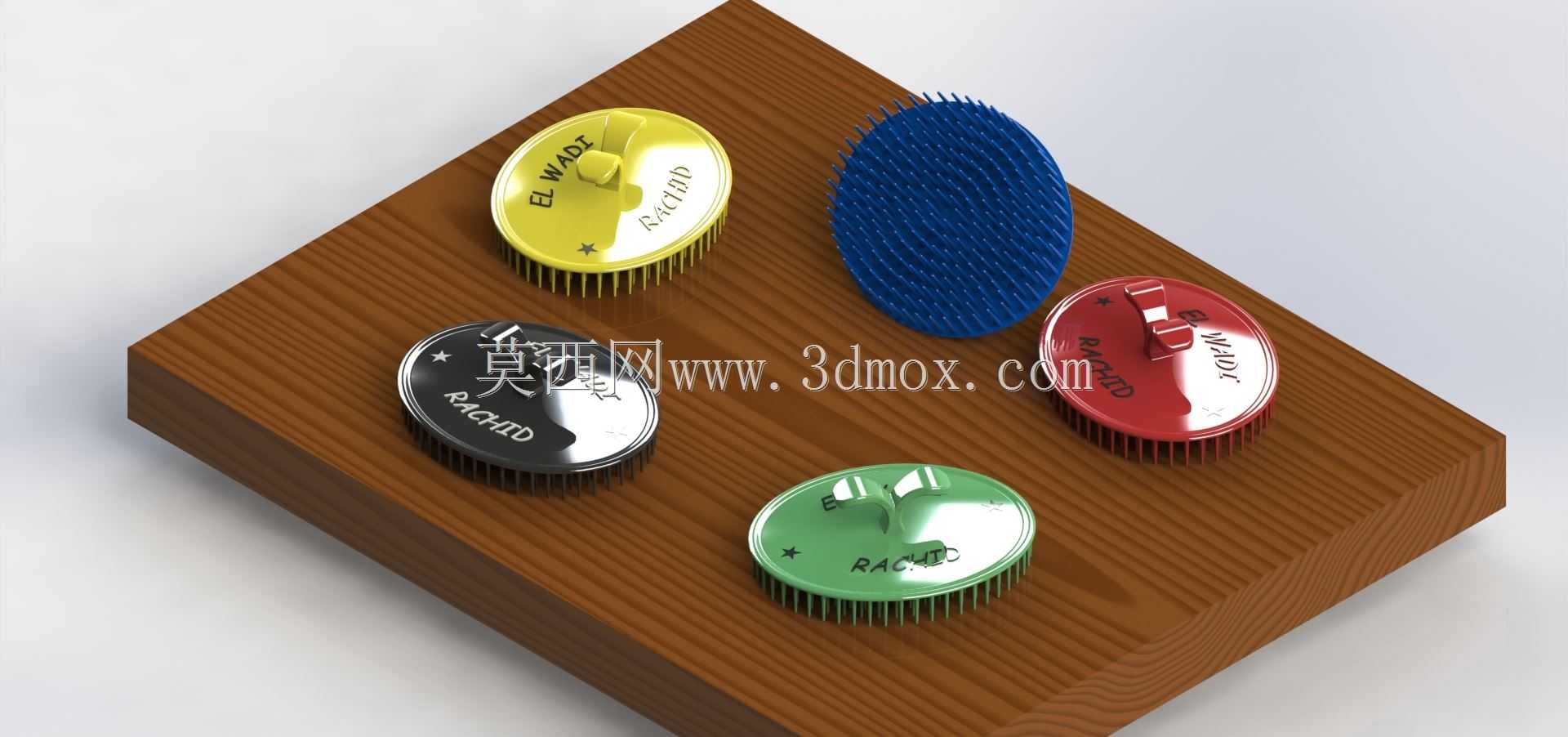

这套梳状磨具组件主要面向金属、非金属工件的表面精整工序场景，在五金件去毛刺、塑胶件合模线打磨、木质工艺品表面抛光、3D打印件支撑痕去除等作业中都能适配使用，不同颜色的磨轮对应不同的磨料粒度，可根据工序粗精要求快速切换，无需频繁更换磨头夹具，能有效减少工序间的换型停机时间。从结构设计来看，整套组件采用基座承载式布局，木质基座作为磨轮的收纳与临时放置载体，表面做了平整化处理，可直接放置在工作台面使用，也可通过侧边的安装孔位固定在自动化打磨设备的工装架上，基座的外形尺寸控制在220mm*160mm*25mm范围内，边缘做了R3的圆角处理，避免作业过程中尖锐边角剐蹭操作人员或工件表面。每个梳状磨轮采用圆盘式主体结构，轮体边缘布满密集的弹性梳齿磨头，磨齿采用径向均匀排布方式，齿间预留0.8mm的排屑间隙，打磨过程中产生的磨屑与工件碎屑可顺着齿间间隙及时排出，不会出现磨屑堆积堵塞磨面导致打磨效率下降、表面划伤的问题。磨轮中心设置标准6mm直径的安装孔，可适配市面绝大多数手持打磨机、台式抛光机的输出轴，安装孔周边做了2mm深度的沉台设计，安装时锁紧螺母可完全沉入沉台内，不会突出磨轮表面干涉打磨作业。不同颜色的磨轮对应不同的磨料配比，黄色轮为粗磨款，磨料粒度80目，适合去除较大的加工余量、工件表面的氧化层与厚重毛刺；黑色轮为中磨款，粒度240目，用于粗磨后的表面整平，去除粗磨留下的划痕；红色轮为细磨款，粒度600目，可实现工件表面的半精抛效果；绿色轮为精抛款，粒度1200目，处理后工件表面可达到镜面级的粗糙度要求；蓝色的高密度梳状轮为特殊尼龙磨料款，适合对异形曲面、凹槽内的毛刺进行柔性打磨，不会过度切削工件基体。设计过程中充分考虑了磨轮的动平衡性能，每个轮体在注塑成型后都做了动平衡校正，径向跳动量控制在0.05mm以内，高速旋转作业时不会出现明显抖动，既可以保证打磨后工件表面的平整度，也能减少打磨设备主轴的磨损，延长设备使用寿命。磨轮的梳齿采用高弹性耐磨磨料混合尼龙材质制作，既有足够的切削力，又具备一定的柔性，接触工件表面时可自适应工件的曲面轮廓，对于带有弧度、凹凸结构的复杂工件，不需要刻意调整打磨角度，梳齿可自动贴合工件表面，避免出现局部打磨过度或者漏磨的问题。基座上为每个磨轮预留了对应的放置凹槽，凹槽深度5mm，磨轮放置后不会随意滚动，作业过程中更换磨轮时可随手放置，避免磨轮工作面接触工作台面沾染杂物，影响后续打磨的表面质量。整套组件的安装边界兼容性较强，既可以作为手持打磨作业的配套耗材收纳组使用，也可以将单个磨轮拆下安装在自动化打磨工作站的多轴机械臂末端，配合自动换刀系统实现不同打磨工序的自动切换，适配小批量多品种的柔性打磨生产场景。在实际使用过程中，粗磨工序可优先选用黄色磨轮，控制打磨转速在3000-4500r/min，单次进给量不超过0.2mm，避免过大切削力导致磨齿断裂；中磨工序更换黑色磨轮时，转速可提升至5000-6000r/min，采用交叉走刀的方式覆盖粗磨留下的加工纹路；细磨与精抛工序依次更换红色、绿色磨轮，转速逐步提升至8000r/min，走刀速度适当放缓，可获得均匀一致的表面处理效果；针对沟槽、内孔等狭窄位置的打磨作业，可选用蓝色高密度磨轮，利用梳齿的弹性深入狭窄区域，不会对工件的尺寸精度造成影响。
