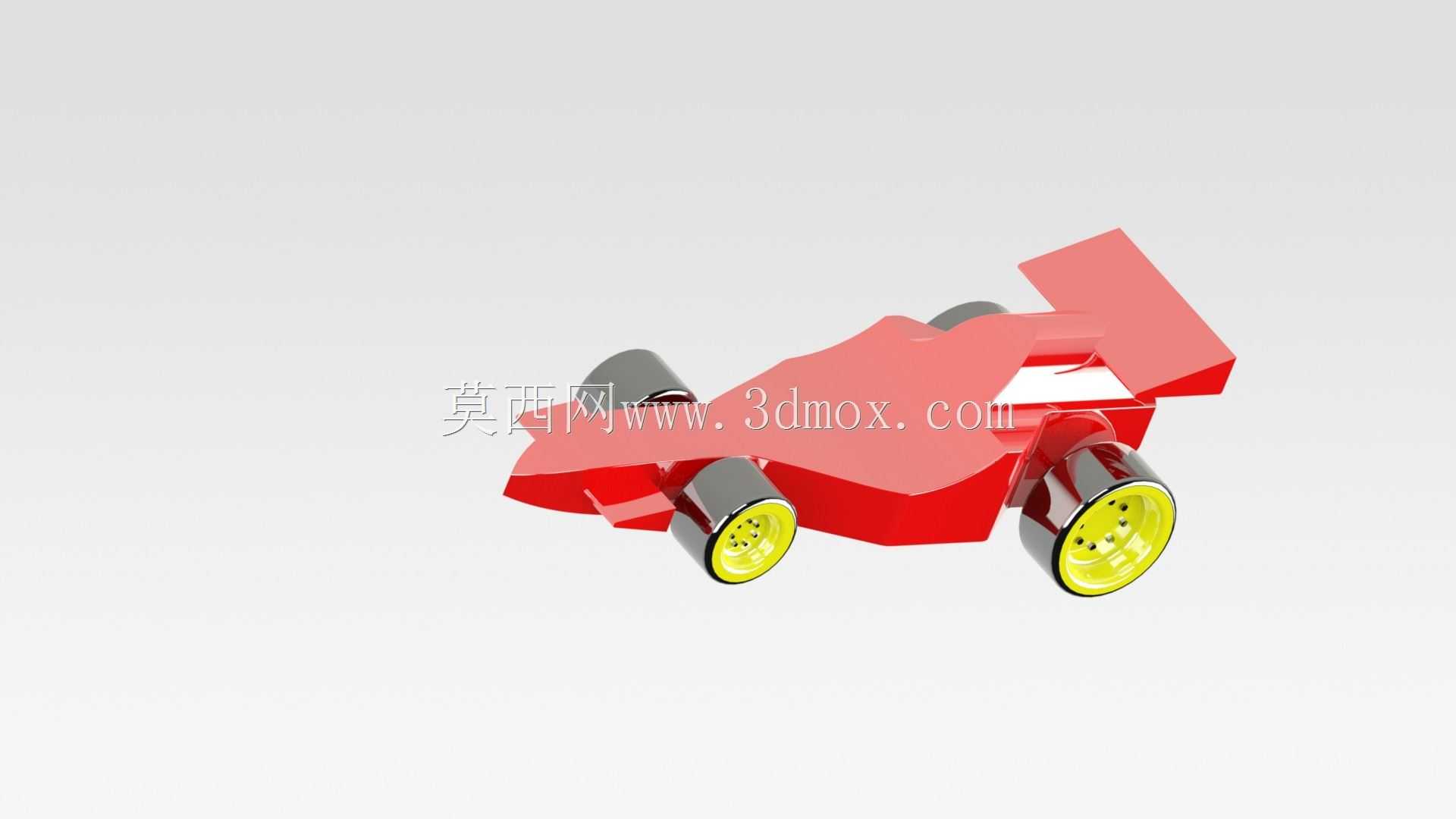

卡通风格F1方程式玩具赛车结构设计

这款卡通风格的方程式赛车造型设计，主要面向低龄儿童玩具开发场景，同时也可作为文创周边、桌面摆件的结构原型使用。从实际应用角度出发，该设计在还原方程式赛车核心识别特征的基础上，做了大量适配玩具生产与使用场景的优化调整。首先看整体功能特性，整车没有外露的尖锐棱角，所有外轮廓边都做了R2以上的圆角过渡，避免儿童玩耍时出现磕碰划伤的风险，车身主体采用一体化的流线造型，既保留了方程式赛车低矮贴地的视觉特征，又简化了不必要的复杂曲面，降低注塑生产时的模具开模难度，减少生产过程中的披锋、缺胶等不良品概率。设计思路上，没有完全照搬真实F1赛车的复杂空气动力学结构，而是将前翼、尾翼、侧箱这些核心识别元素做了卡通化的放大与简化，前翼部分与车头主体做了融合设计，不需要额外的拼接结构，减少装配工序，尾翼采用垂直向上的直板造型，既保留了赛车的运动感，又提升了零件本身的结构强度，避免儿童摔碰时出现尾翼断裂的问题。车轮部分采用了大尺寸的厚壁轮胎设计，轮毂做了亮色的分色处理，视觉上更符合儿童玩具的审美偏好，同时轮轴位置预留了标准的玩具车轴安装孔位，适配市面上通用的2mm直径玩具金属车轴，轮拱与轮胎之间预留了1.5mm的转动间隙，保证车轮转动时不会与车身发生摩擦卡滞，即使在不太平整的桌面或者地面推行，也能保持顺畅的转动状态。从安装边界来看，整车的最大外轮廓尺寸控制在长120mm、宽55mm、高40mm的范围内，完全适配常规的1:32比例玩具车包装尺寸，不需要定制特殊规格的吸塑内衬，能够直接套用现有玩具包装的供应链体系，降低包装与运输成本。车身中部的驾驶舱位置做了内凹的简化处理，没有设置复杂的驾驶舱细节，既可以后续搭配通用的卡通小人偶配件，也可以直接作为一体化车身的一部分进行生产，不需要额外增加零件。车身底部做了平整化处理，没有突出的结构，既能够保证放置时的稳定性，也方便后续加装回力齿轮箱、电机等动力组件，拓展成回力玩具车或者电动遥控玩具车，不需要对主体结构做大幅修改。在材质适配方面，车身主体的壁厚均匀控制在1.8mm，既满足ABS塑料注塑的壁厚要求，避免出现缩痕、翘曲等成型缺陷，又能保证零件的抗冲击强度，即使从1米高度自由落体到水泥地面，也不会出现碎裂的情况。车轮部分的轮胎采用软质PVC材质设计，与硬质ABS轮毂做了卡扣式的装配结构，不需要额外粘接，装配效率更高，同时软质轮胎能够提升推行时的抓地力，在光滑的玻璃或者木质桌面推行时不会出现打滑的情况。从结构可靠性角度考虑，所有的卡扣连接位置都做了0.2mm的装配余量设计，既保证装配时的顺畅度，又不会出现装配后松动脱落的问题，车身与底盘的连接采用四个均匀分布的卡扣位，不需要打螺丝，进一步降低装配的人工成本，同时卡扣的拆卸力度控制在15N左右，既不会因为儿童正常玩耍出现底盘脱落，又方便生产过程中的返修调整。在细节处理上，车身表面的分色线都设计在曲面的棱线位置，方便后续的移印或者喷漆加工，不会出现溢漆影响外观的问题，轮毂的辐条造型做了简化的六辐设计，既保证视觉上的运动感，又不会因为辐条过细导致注塑时填充困难。整体设计没有冗余的结构，所有的造型特征都同时兼顾了视觉识别性、生产便利性与使用安全性，不管是作为静态摆件玩具，还是拓展为带动力的功能玩具，都有足够的结构调整空间，适配不同定位的玩具产品开发需求。
