螺旋镂空编织纹理装饰花瓶结构设计

这款螺旋镂空结构的装饰容器，最初的设计需求来自软装陈设领域的定制项目，当时甲方需要一款兼具通透质感与立体线条感的桌面陈设件，用来搭配新中式与工业风混搭的商业空间展陈，既不能像实心陶瓷器皿那样厚重沉闷，又要保证结构强度满足日常陈设的搬运、摆放需求，不会因为镂空设计出现受力断裂的问题。拿到需求后最先敲定的是整体轮廓的比例关系，瓶身总高控制在280mm，腹部最大直径180mm，瓶口收窄至70mm，底座直径90mm，这个尺寸边界是结合常规桌面陈设的视觉高度、摆放稳定性反复调整的——底座直径如果小于80mm，瓶身上半部分的重量会导致重心偏高，轻微触碰就容易倾倒；腹部直径如果超过200mm，放在宽度300mm的常规边几上会显得过于臃肿，挤占其他陈设品的摆放空间。

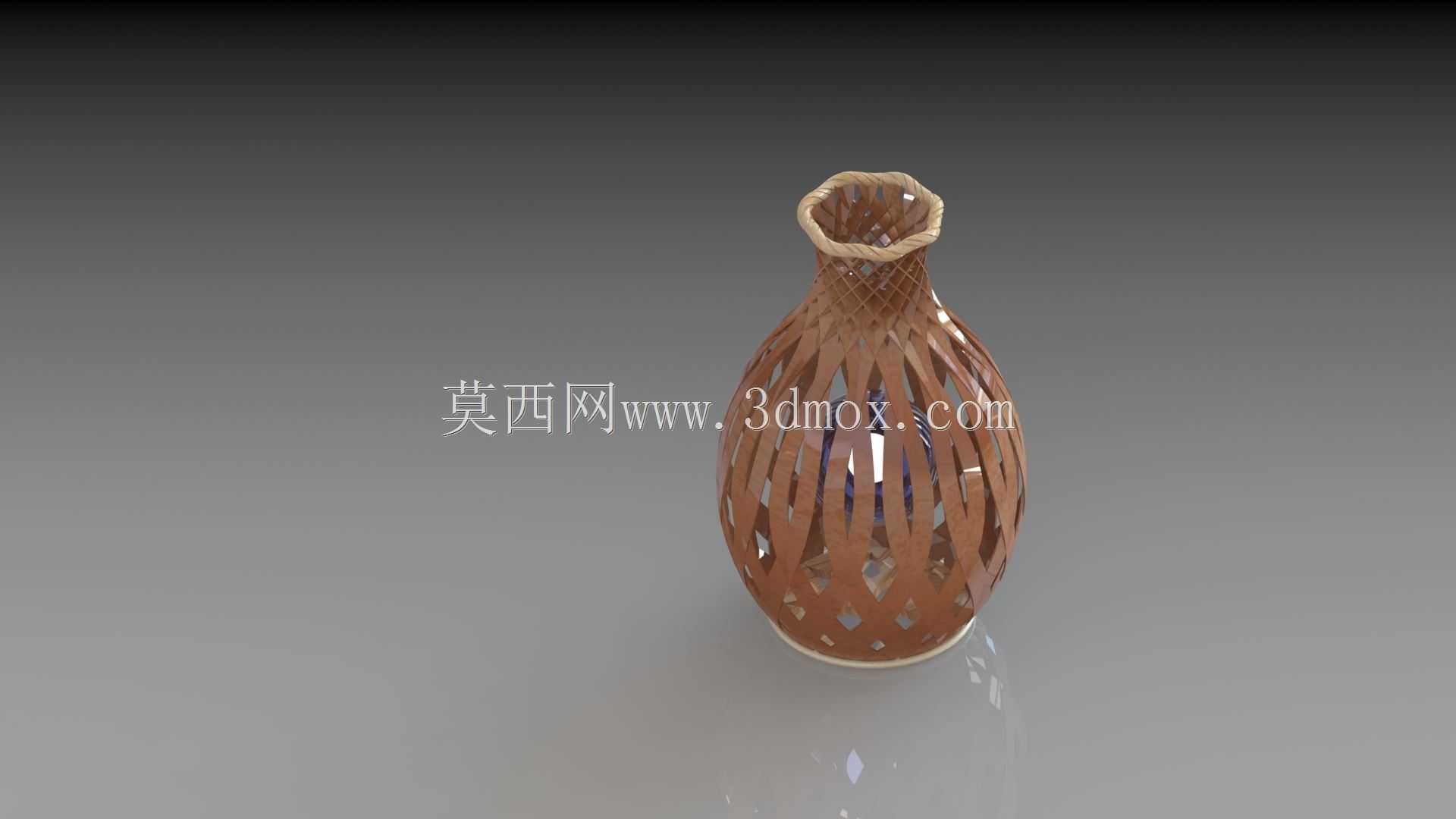

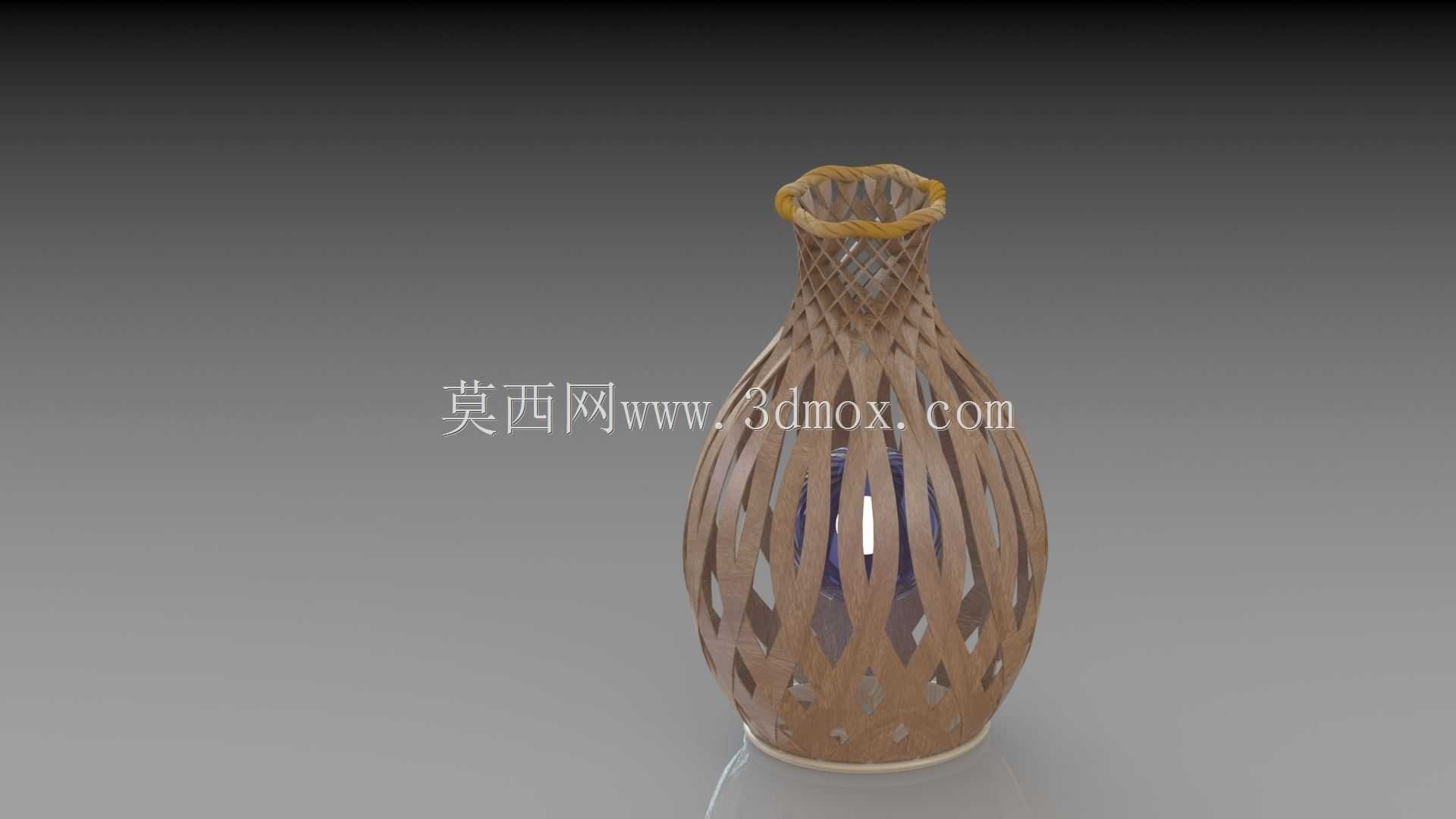

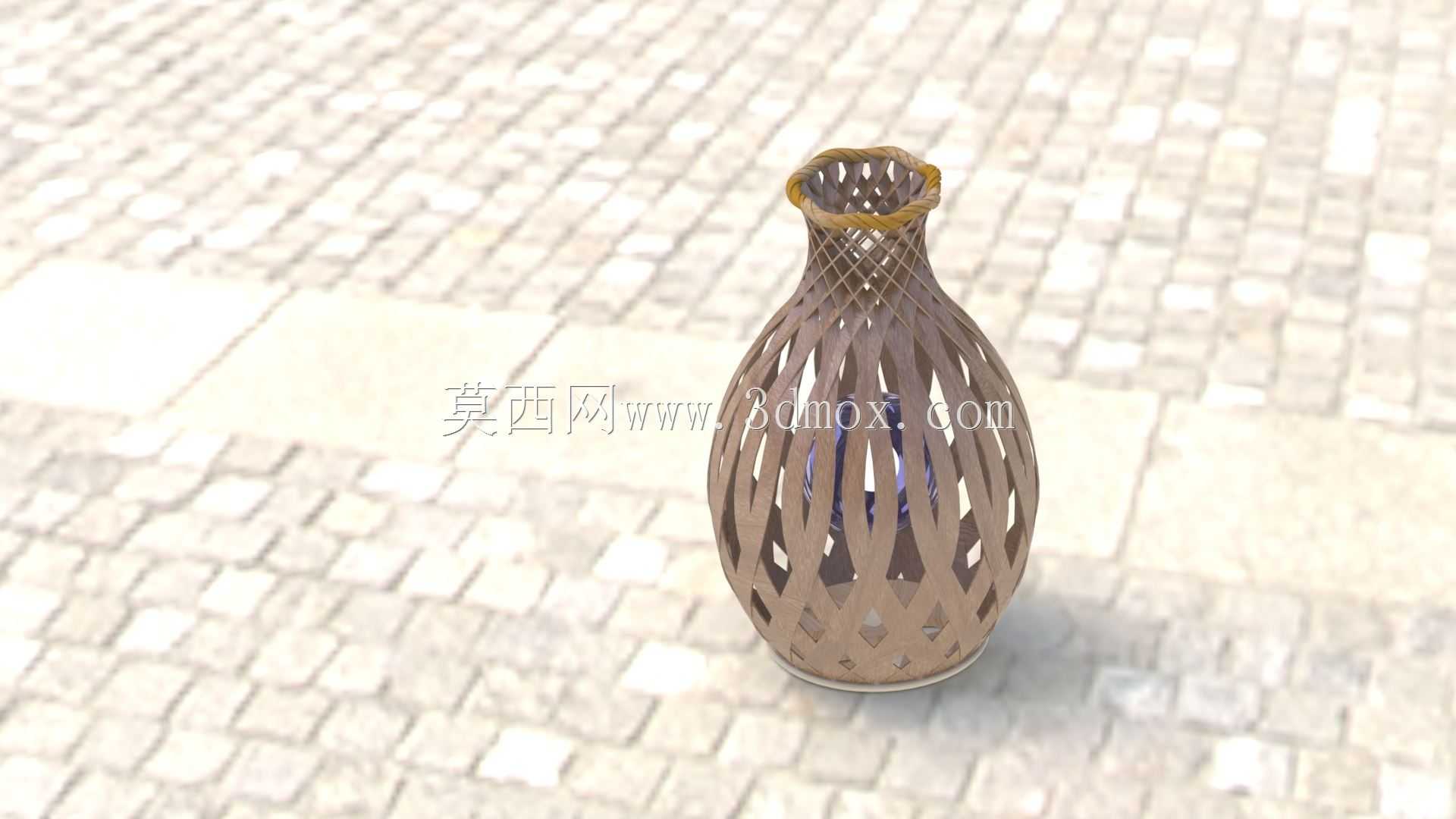

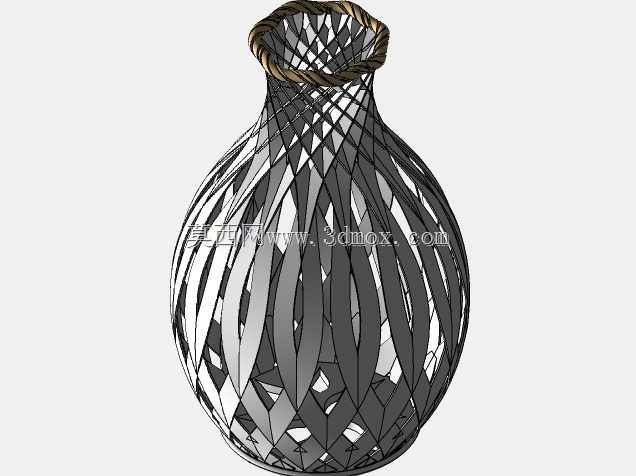

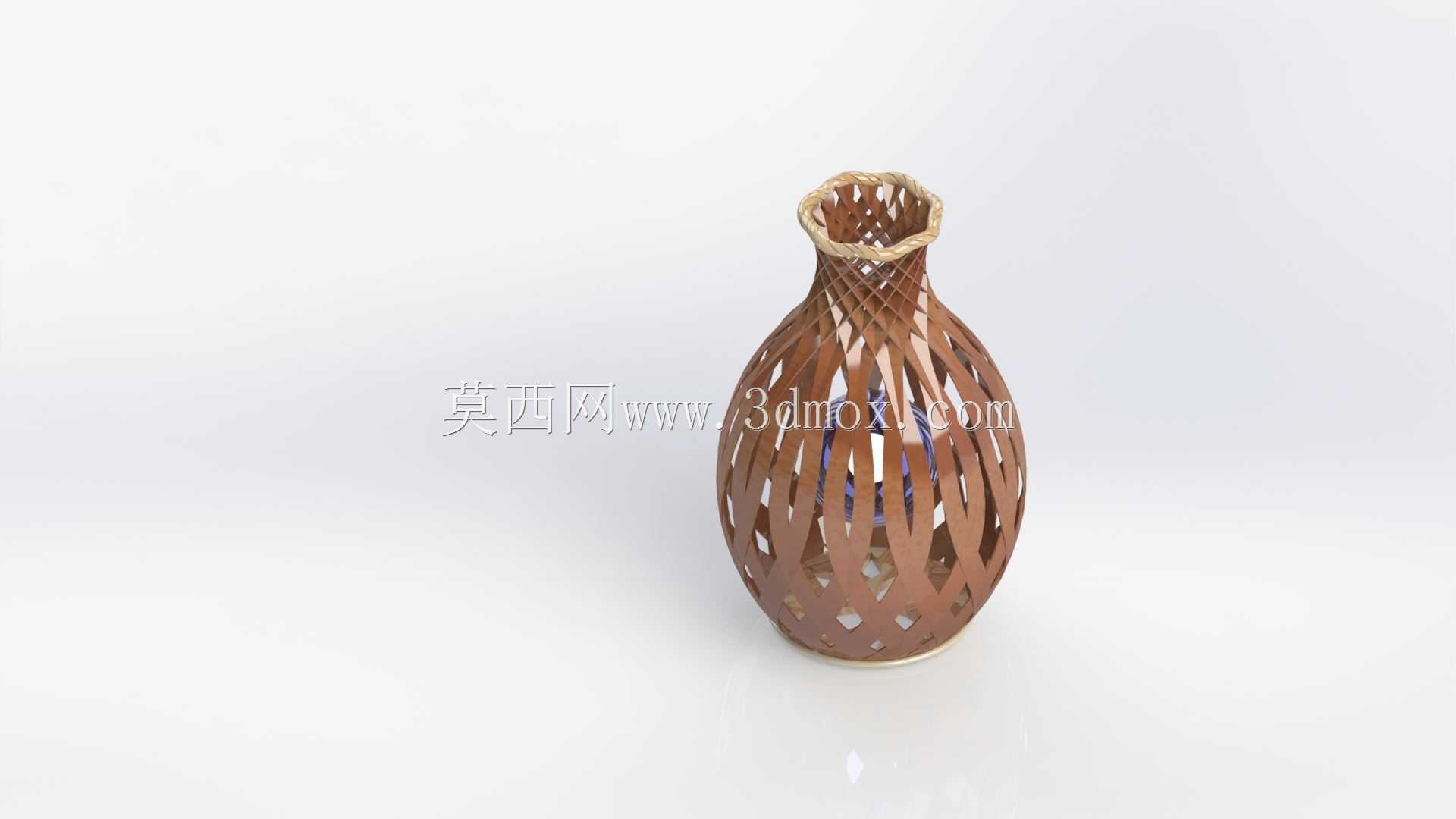

结构设计上没有采用传统的整面镂空打孔方案，而是选择双螺旋交错的筋条编织逻辑，单根筋条的宽度设置为6mm，厚度3mm，相邻筋条在螺旋上升过程中每隔45度完成一次交叉咬合，交叉位置做R2的圆角过渡，避免应力集中。这里要特别说明筋条螺旋升角的选择，最初试算的时候选了15度升角，做出来的镂空孔洞过于狭长，视觉上显得零碎，而且筋条在瓶身腹部的间距达到22mm，整体结构的径向刚度不足，用手轻捏瓶身就会出现明显形变；后来把升角调整到22度，相邻筋条围成的镂空孔洞变成近似菱形的形态，单孔最大跨度控制在15mm以内，这时候再做有限元受力分析，瓶身承受15N的径向侧推力时，最大形变只有0.12mm，完全满足日常陈设的强度要求，同时通透感也刚好，光线穿过镂空结构能在桌面投下连续的螺旋状光影，刚好匹配设计初期想要的光影效果。

瓶口和底座的位置做了局部加强设计，瓶口处设置一圈宽度8mm、厚度4mm的环形收口边，所有螺旋筋条的顶端都平滑过渡到这个收口边上，既避免筋条末端出现锋利的边缘，也能让瓶口的整体刚度提升40%以上，日常拿取的时候握持瓶口也不会出现筋条变形的问题；底座位置同样设置一圈10mm宽的环形支撑边，支撑边底部做0.5mm的内凹倒角，摆放的时候即使接触面有轻微不平整，也能保证整个瓶身放置平稳，不会出现晃动感。筋条表面的纹理处理参考了传统藤编的凹凸质感，在筋条表面做0.3mm深度的细微肌理，不是光滑的塑料或金属质感，这样不管是用光敏树脂3D打印做样件，还是用金属铸造做量产版本，表面都能呈现出类似手工编织的温润质感，不会因为工业化生产显得过于冰冷。

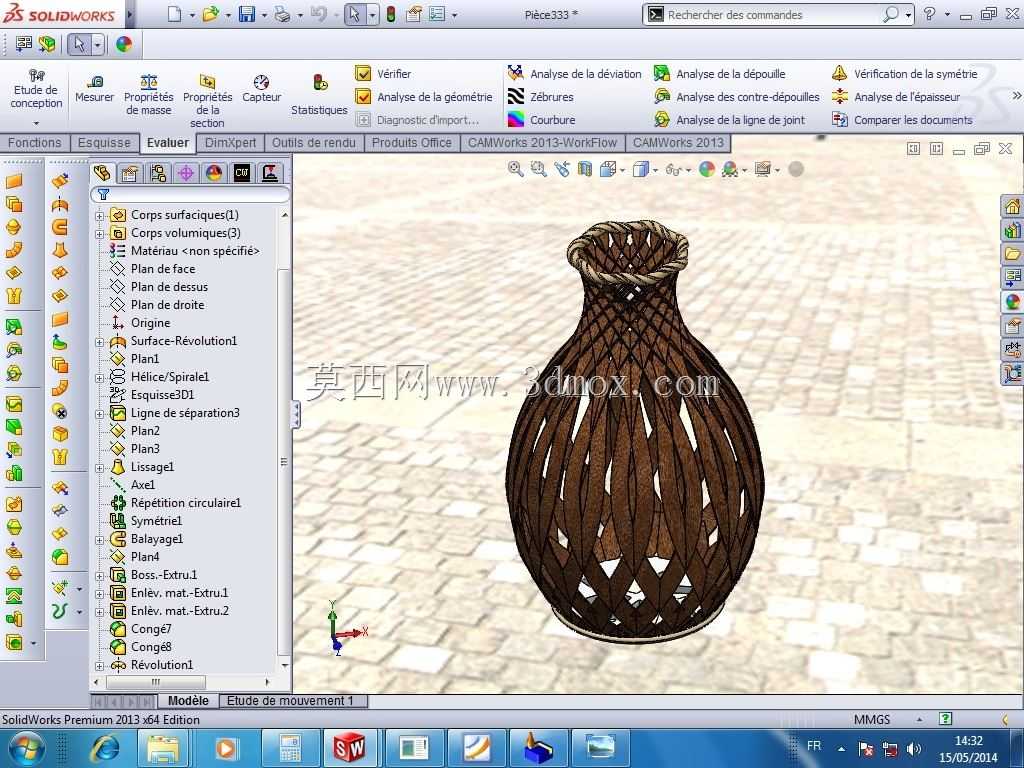

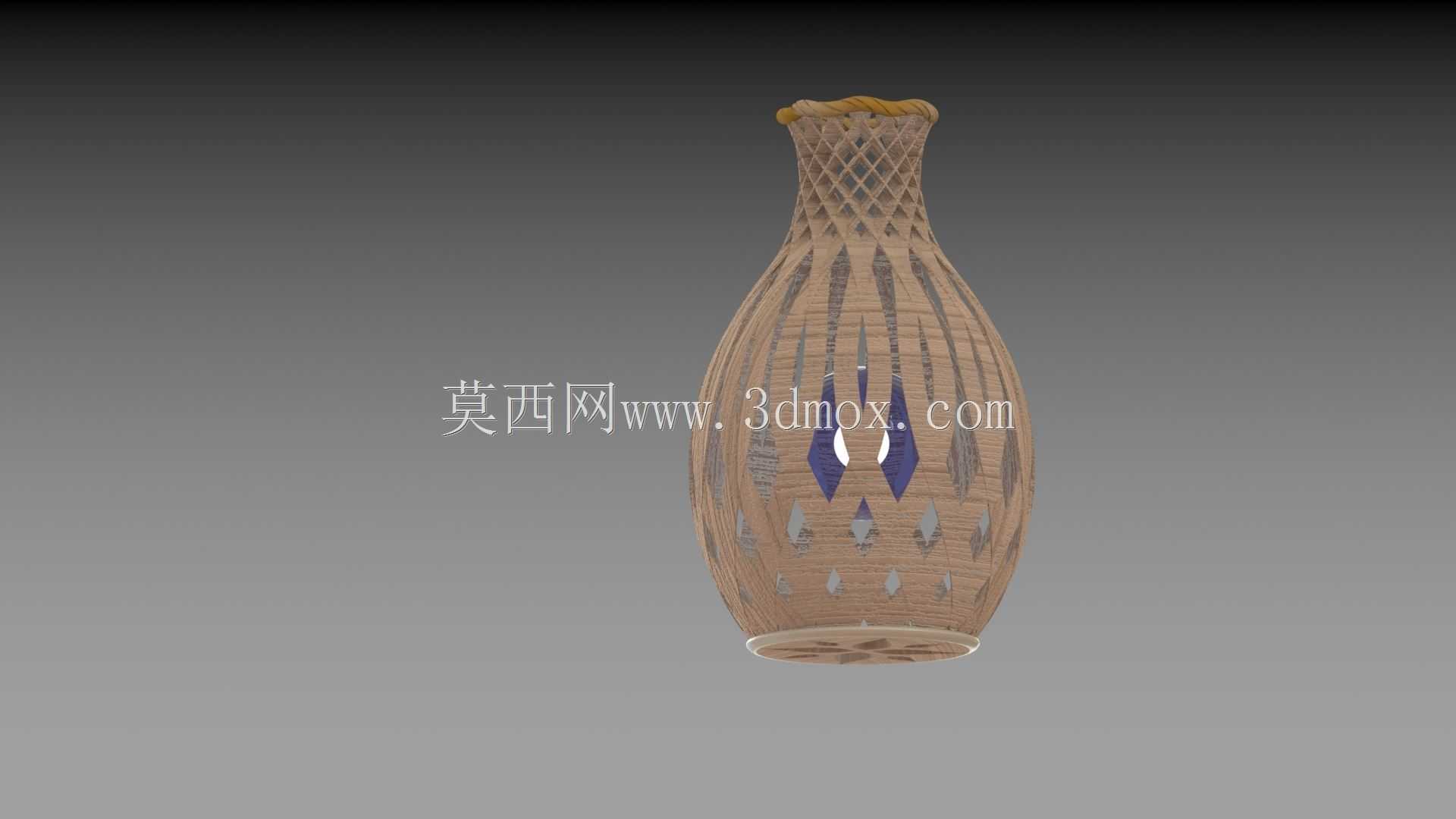

从应用场景拓展来看，这个结构除了作为纯装饰摆件，还可以在瓶身内部搭配适配的玻璃内胆，作为干花甚至水培植物的花器使用，内胆的直径设置为120mm，刚好卡在瓶身腹部筋条交叉形成的支撑点位上，不需要额外设置固定结构，就能把内胆稳稳托在瓶身中心位置，不会出现晃动、偏移的问题；如果用于商业空间的氛围装饰，还可以在底座位置预留微型LED灯串的走线空间，光线从镂空结构中透出来，螺旋线条的光影会随着瓶身的曲面自然扩散，比普通的镂空灯罩更有层次。建模过程中需要特别注意螺旋线的曲率连续性，所有筋条的引导线都采用G2连续的曲率过渡，不能出现曲率突变的拐点，不然不管是3D打印还是开模量产，都会在拐点位置出现明显的接痕，影响整体的视觉质感；同时筋条与收口边、支撑边的衔接位置要做自然的加厚过渡，不能出现直角相接的情况，避免生产过程中出现应力开裂的问题。

实际打样测试的时候，分别用PLA、光敏树脂、铸铜三种材质做了验证，PLA材质打印的样件重量只有120g，适合作为低成本的文创产品售卖；光敏树脂材质的样件表面可以做各种涂装效果，模拟陶瓷、木质、金属的质感，适合作为定制化的陈设道具；铸铜版本的重量达到1.2kg，质感厚重，适合作为高端商业空间的永久陈设。整个结构没有多余的装配零件，是一体化的设计，不管是增材制造还是脱蜡铸造，都不需要额外的拼接工序，能有效控制生产过程中的精度误差，保证每一件成品的螺旋线条都流畅一致，不会出现拼接错位的问题。
