四爪异形花键轮毂连接结构件

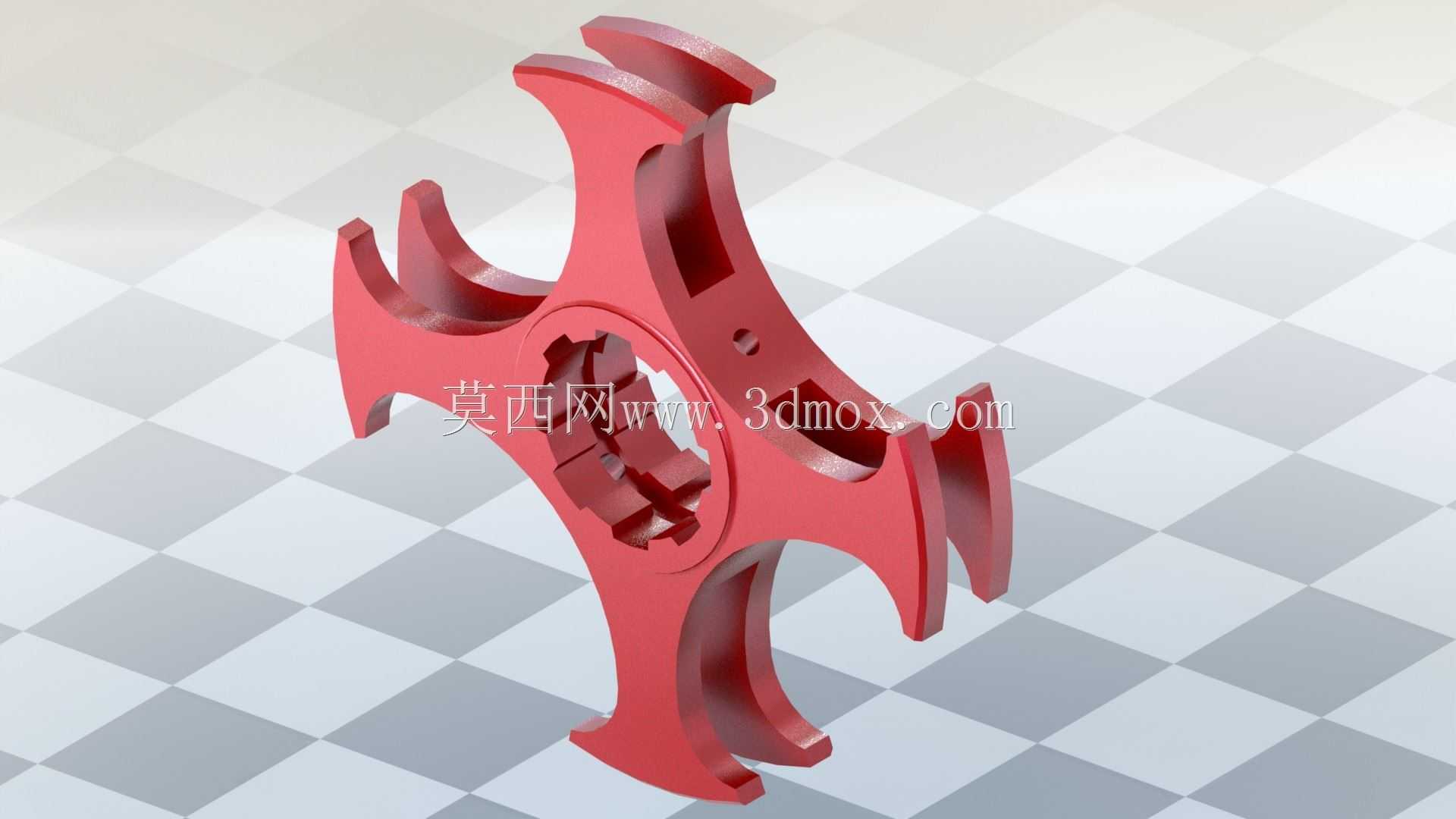

该结构件属于传动系统中的轮毂类连接部件，核心应用场景集中在需要周向同步传动、同时具备多工位卡装定位需求的设备中，常见于轻工自动化设备的间歇传动工位、小型特种作业机具的动力输出端，以及部分定制化非标传动模组的扭矩传递环节。从实际使用功能来看，部件中心的内花键结构是核心扭矩传递载体，可与对应规格的外花键轴实现无滑差周向固定，能够承受中等载荷下的反复启停冲击，相比平键连接具备更高的对中精度，可避免传动过程中的径向偏摆，适配转速波动较大的工况。四个沿圆周均匀分布的异形爪状结构，并非单纯的造型设计，每个爪部的双凸缘卡槽可独立卡装外置的功能模块，比如摩擦制动片、弹性缓冲垫或者工位拨叉，四个工位同步动作时可保证受力均匀，不会出现单侧偏载导致的轴系磨损。

从设计思路层面拆解，首先是中心花键的参数匹配，内花键的齿形采用渐开线齿廓，齿侧配合间隙选取中等过渡配合等级，既保证装配时的顺畅度，又能减少传动反向间隙；花键孔的深度与爪部轴向厚度保持1.2:1的比例，可让花键结合面的受力分布更均匀，避免齿根部位出现应力集中。四个爪部的曲面轮廓经过受力优化，每个爪的根部与中心轮毂连接处做了大圆弧过渡，圆弧半径不小于爪部厚度的0.8倍，可有效分散扭矩传递时的根部剪切应力，避免长期交变载荷下出现根部断裂问题；爪部末端的双凸缘结构，卡槽的宽度公差控制在IT7级，可保证卡装外置零件时的定位精度，凸缘的高度经过载荷校核，能够承受外置模块工作时的轴向窜动冲击力，不会出现凸缘崩边的情况。

关于安装边界与尺寸适配，该部件的中心花键孔为安装基准，装配时需保证花键轴的轴线与部件端面垂直度不大于0.02mm，否则会导致四个爪部的工位出现角度偏差，影响外置模块的动作精度。部件的最大外圆尺寸由四个爪部的末端回转直径决定，安装时需预留足够的径向空间，避免爪部旋转时与周边机架发生干涉；轴向安装尺寸方面，部件的轮毂端面需贴合轴肩定位，爪部的轴向宽度需匹配外置卡装零件的厚度，预留0.1-0.2mm的轴向间隙，防止工作过程中出现轴向摩擦卡滞。部件的材质选取可根据实际载荷调整，中等载荷工况下可选用45号钢调质处理，表面做氧化防锈处理；若用于高转速、大冲击的工况，可选用40Cr材质做调质加表面淬火处理，花键部位硬度达到HRC45-50，可大幅提升耐磨性能与使用寿命。

在实际装配调试过程中，需注意花键孔的清洁度，装配前需清理齿面的毛刺与杂质，涂抹少量润滑脂减少初期磨损；四个爪部的卡槽安装外置零件时，需保证每个卡槽的紧固件拧紧力矩一致，避免出现单侧受力不均导致的动平衡问题，若用于转速超过300r/min的工况，装配完成后需做整体动平衡校正，平衡等级不低于G6.3，减少高速旋转时的振动噪音。该结构相比传统的三爪轮毂结构，四个受力点的分布让单爪承受的载荷降低25%左右，同等载荷下可缩小部件的整体体积，更适合安装空间受限的非标设备场景，同时对称式的结构设计也降低了动平衡校正的难度，适合批量加工生产。
