带自锁绞盘移动式工件支撑工装架

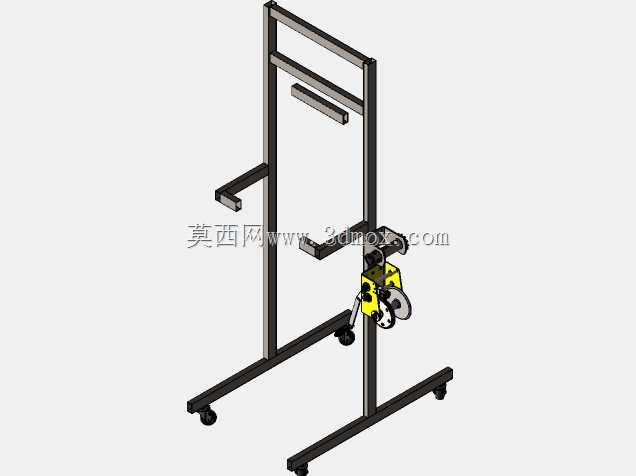

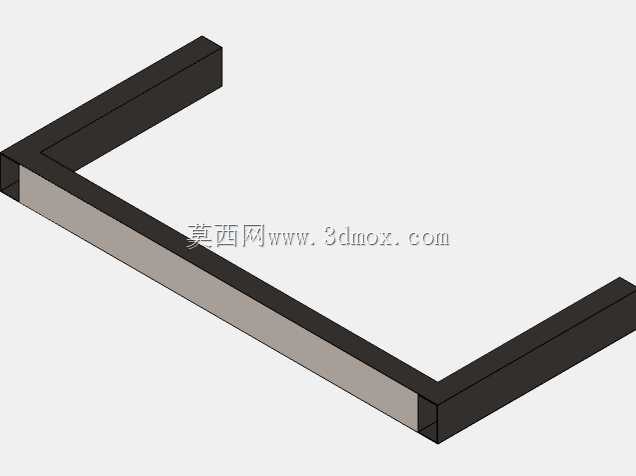

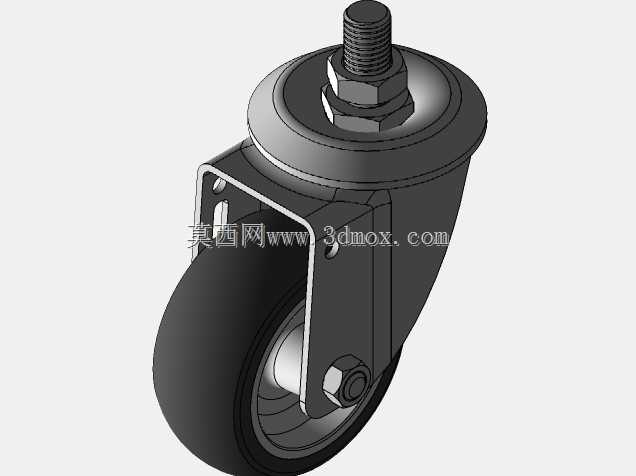

该支撑工装架主要面向机加工车间、装配产线的重型工件周转、工位辅助支撑场景，可替代传统固定式支撑马凳，解决长轴类、框架类工件在跨工序转运、装配对位过程中高度适配差、移动不便的痛点。从结构设计逻辑来看，整体采用矩形钢管拼焊成型的门型主框架作为承载基体，底部为前后延伸的H型底架，四个端点处安装万向脚轮，其中两个脚轮带刹车锁止结构，既满足工位间短距离推移的灵活性，也能在作业位置实现稳固固定，避免支撑过程中出现滑移偏移。

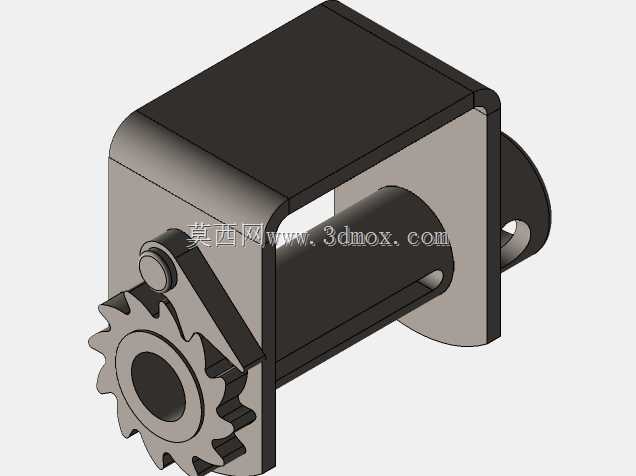

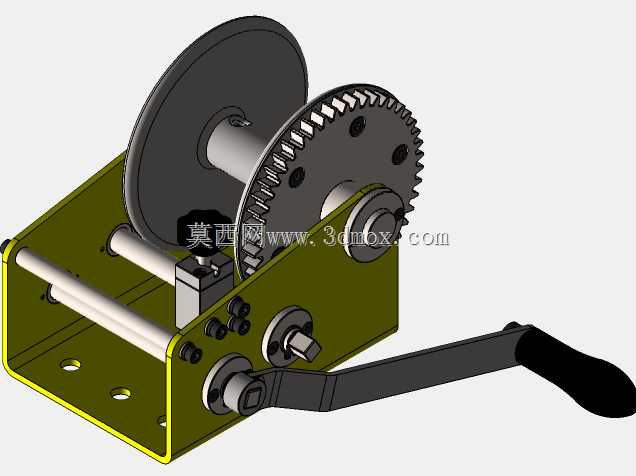

主框架的竖直立柱作为升降导向载体，配套的承托臂通过滑块与立柱导轨配合，承托臂设置有两个水平伸出的托块，托块表面可粘贴防滑橡胶垫，避免工件表面出现磕碰划伤，托块的伸出长度经过校核，可适配直径80-300mm范围的轴类工件、宽度200-400mm的框架类工件的承托需求。升降驱动采用侧装式自锁手摇绞盘，绞盘通过钢丝绳与承托臂的滑块组件连接，绞盘自带的自锁棘轮结构可在任意升降位置实现自动锁止，无需额外加装定位销或锁紧装置，手摇操作力控制在150N以内，单人即可完成高度调节作业，升降行程覆盖600-1200mm的高度区间，可匹配不同高度的机床工作台、装配工位台的作业面高度，减少工件对位过程中的人工抬升劳动强度。

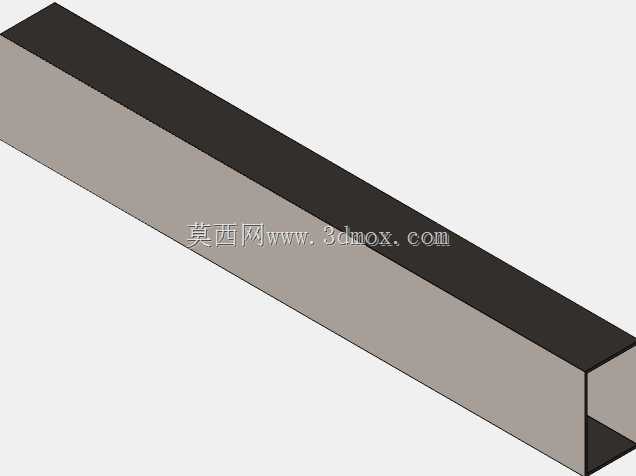

设计过程中对框架的受力边界做了明确校核：主框架立柱采用40*40*3mm的矩形钢管，底架纵梁采用50*30*3mm的矩形钢管，整体额定承载载荷为200kg，可覆盖绝大多数中小型机加工件、装配件的支撑承重需求。安装边界方面，设备整体收拢状态下的占地面积为800*600mm，推移过程中无需额外预留过大的通道宽度，可在宽度1m以上的车间通道内顺畅通行；底架的H型结构预留了足够的脚部操作空间，作业人员可贴近架体操作，无需过度探身即可完成绞盘摇转、工件对位的操作。

不同于普通的物料存放架，该支撑工装的功能核心在于作业过程中的动态支撑，而非静态存储：在机加工工序中，可作为长轴类工件车削、铣削加工的尾部辅助支撑，避免工件悬伸过长出现振刀问题；在装配工序中，可配合吊装设备将工件托举至装配高度，实现工件的高度微调与对位，减少吊装过程中的反复起落调整；在质检工序中，可将工件架设在合适高度，方便检验人员完成尺寸测量、外观检查等作业。绞盘的安装位置设置在主框架右侧立柱的中下部，距离地面高度约900mm，符合成年操作人员的站立操作人机工程学要求，长时间摇转操作不易产生疲劳。架体顶部还设置有横向的挂杆，可用于悬挂作业工具、检测量具等辅助物品，拓展工位的收纳功能。所有焊接位置均做了焊后打磨去毛刺处理，架体表面采用喷塑处理，耐磨防腐蚀，可适应车间内存在切削液、油污的作业环境，脚轮采用聚氨酯材质，滚动过程中不会划伤车间环氧地坪，同时具备一定的减震效果，推移过程中可减少架体上工件的晃动。
