线圈制造用红铜管膨胀加工设备结构

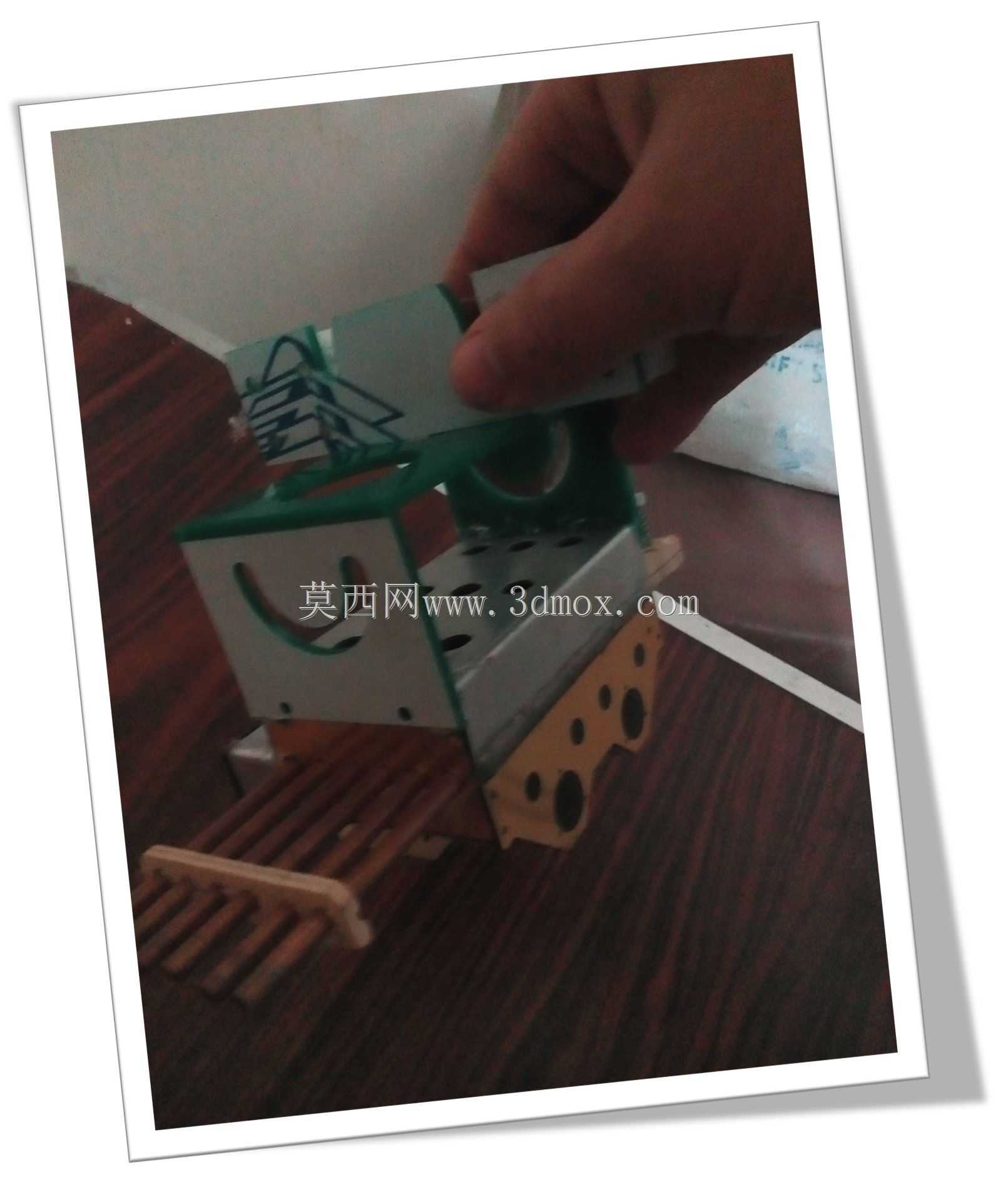

在电磁线圈、换热类线圈的批量生产环节，紫铜管路的胀接工序一直是影响成品一致性的核心节点，这套针对膨胀红铜管加工的设备结构，正是围绕线圈生产场景里的管路定型需求搭建，完全贴合产线里铜管送进、定位、胀接的连贯作业逻辑。从实际应用场景来看，线圈制造过程中用到的紫铜管需要在指定工位完成管径膨胀，来满足后续绕组嵌装、管路密封对接的工艺要求，以往人工配合简易胀管工具的作业方式，不仅胀接位置精度偏差大，还容易出现铜管内壁划伤、胀接段圆度不足的问题，直接影响后续线圈的导电性能与结构稳定性，这套结构的设计初衷就是解决这类产线痛点，把胀接动作的执行精度控制在工艺允许的公差范围内。

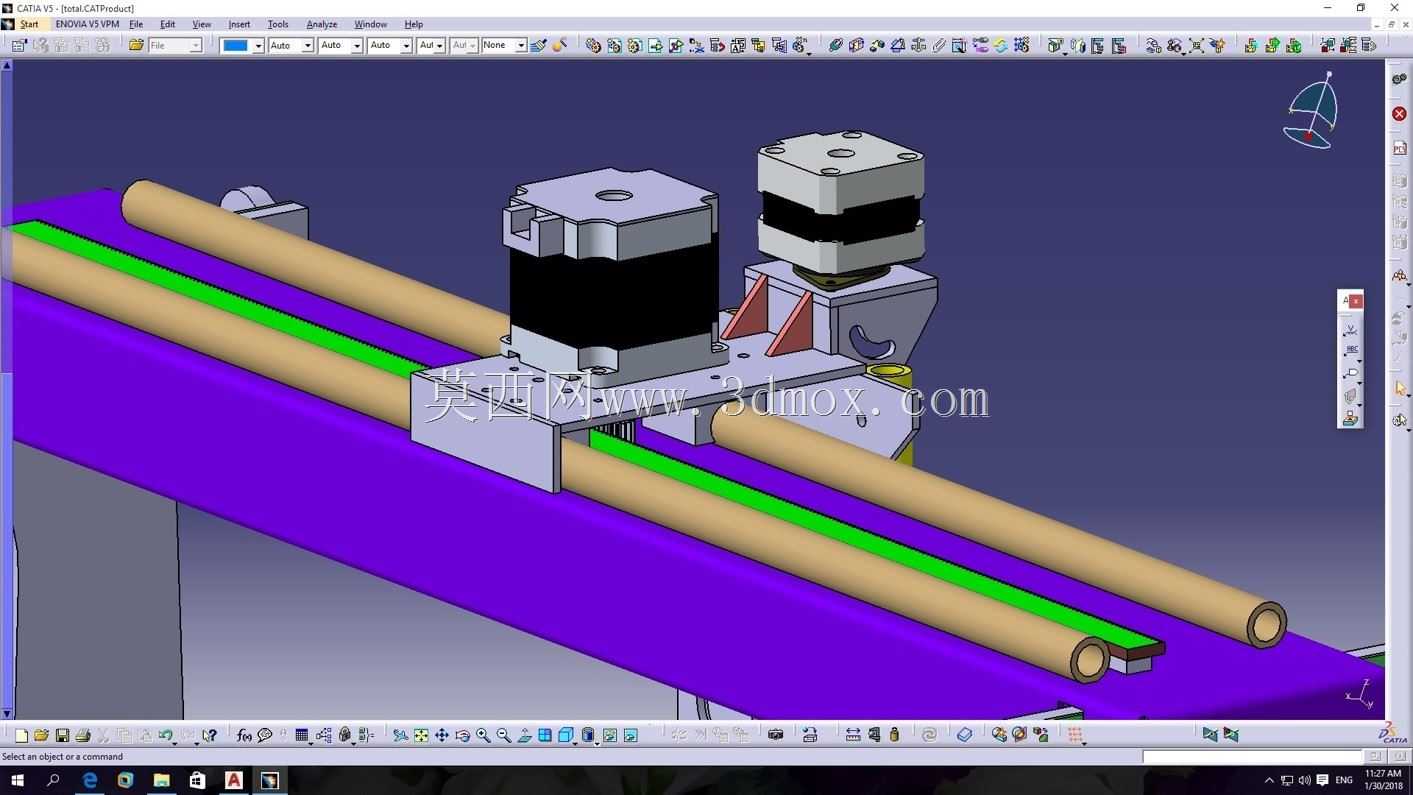

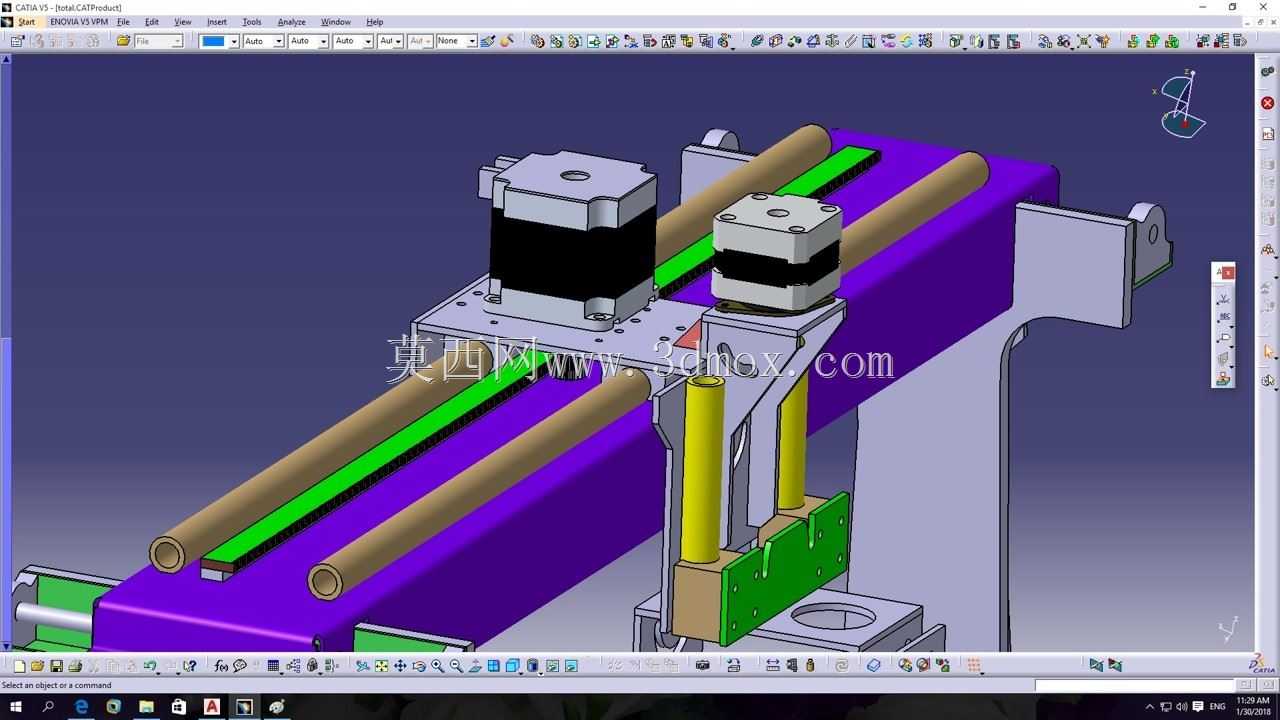

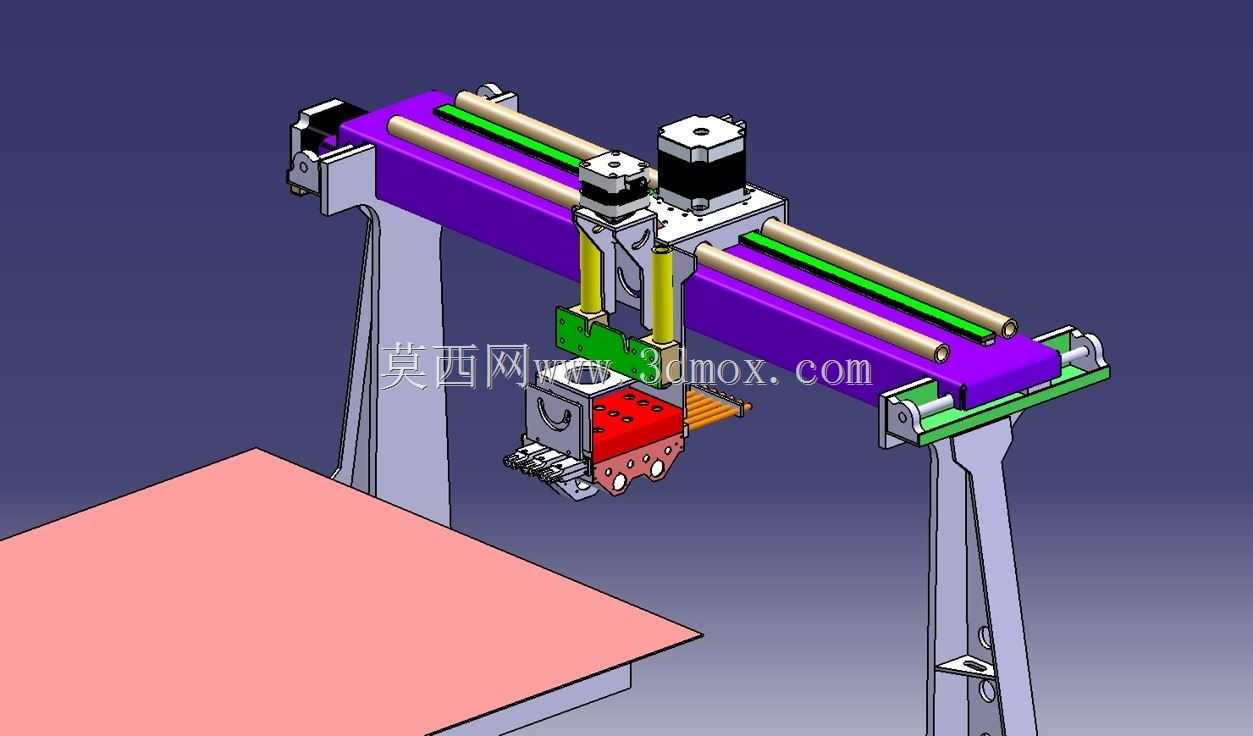

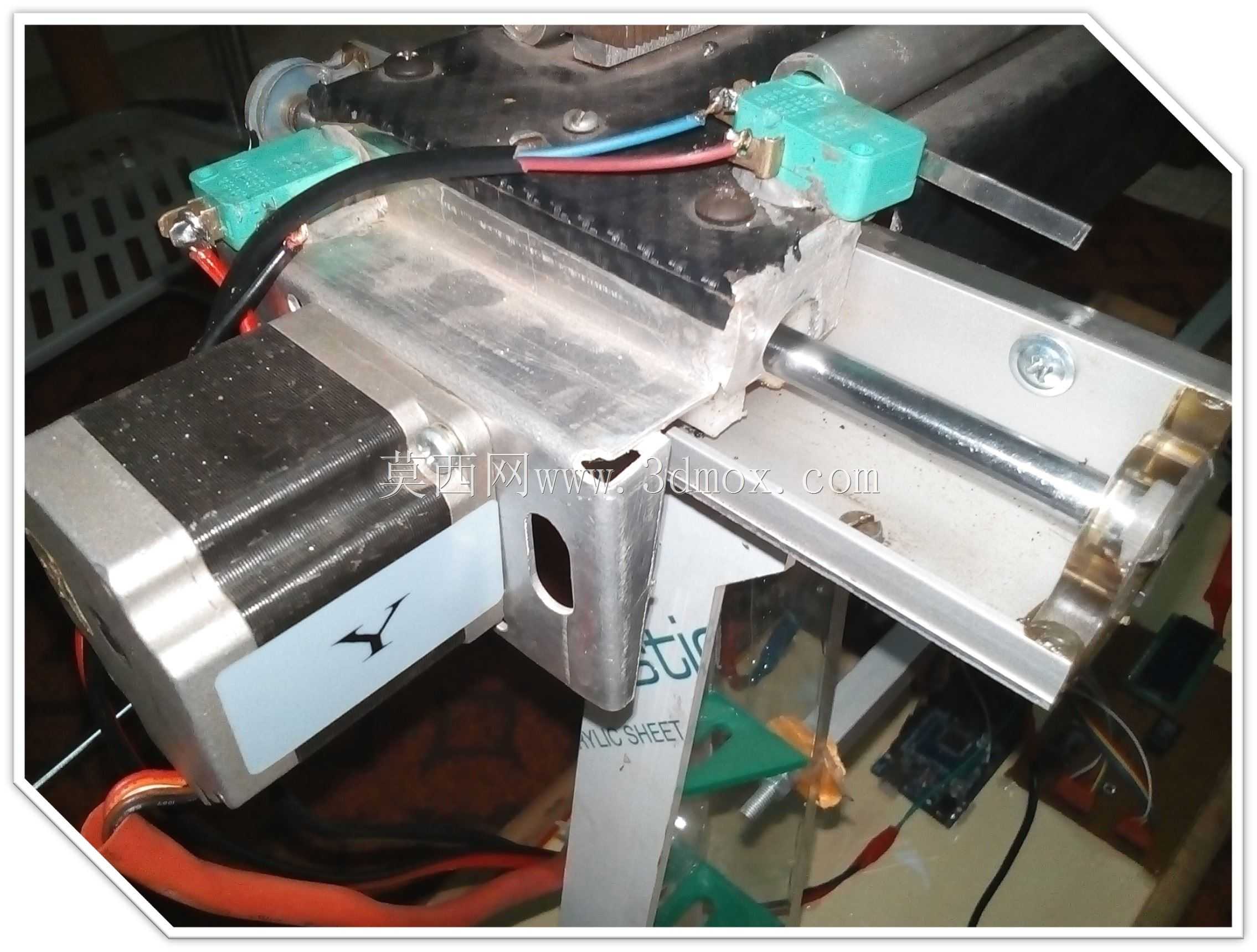

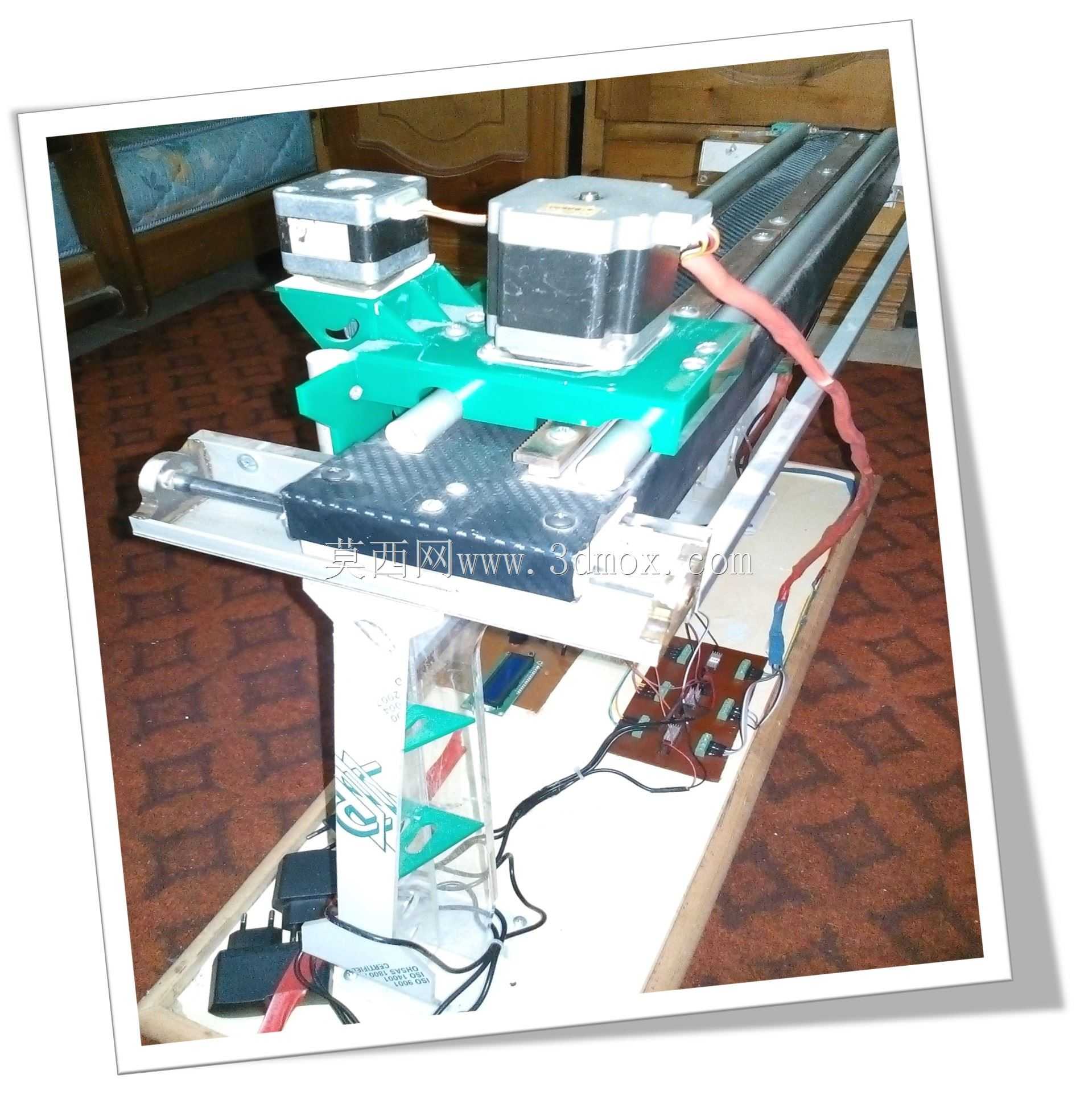

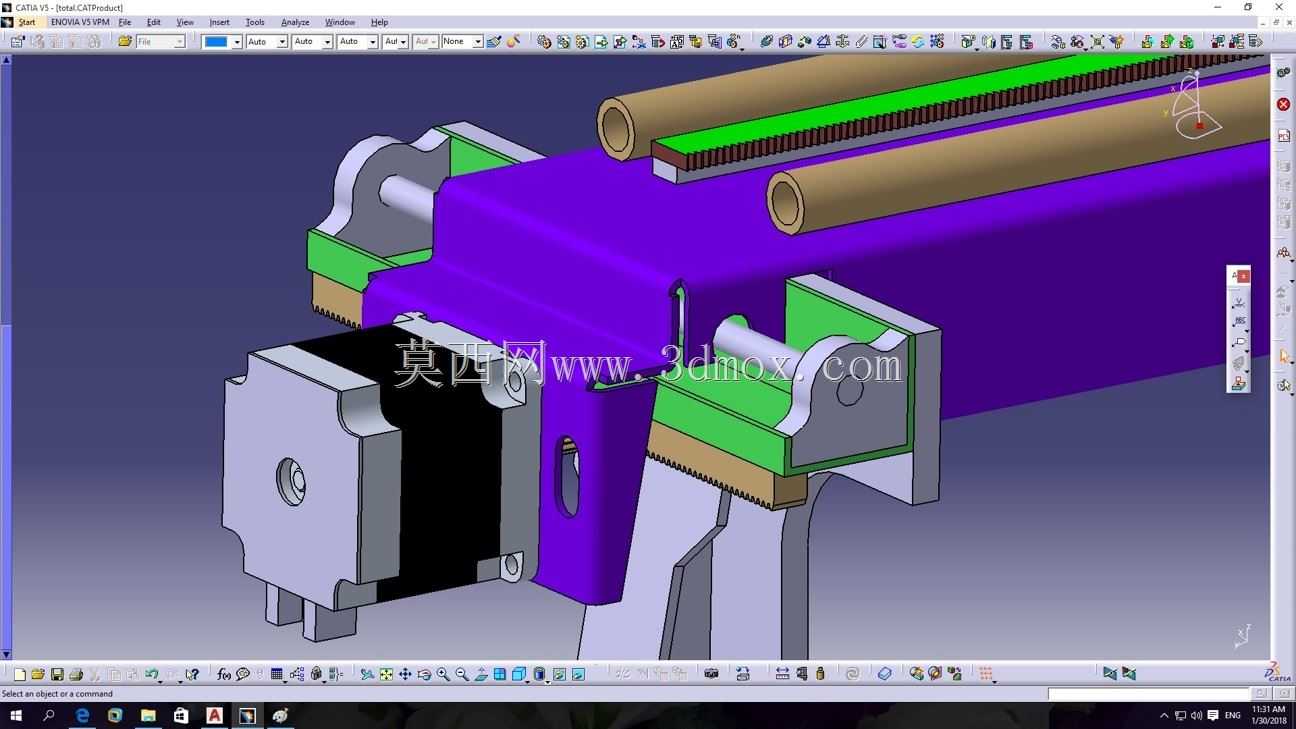

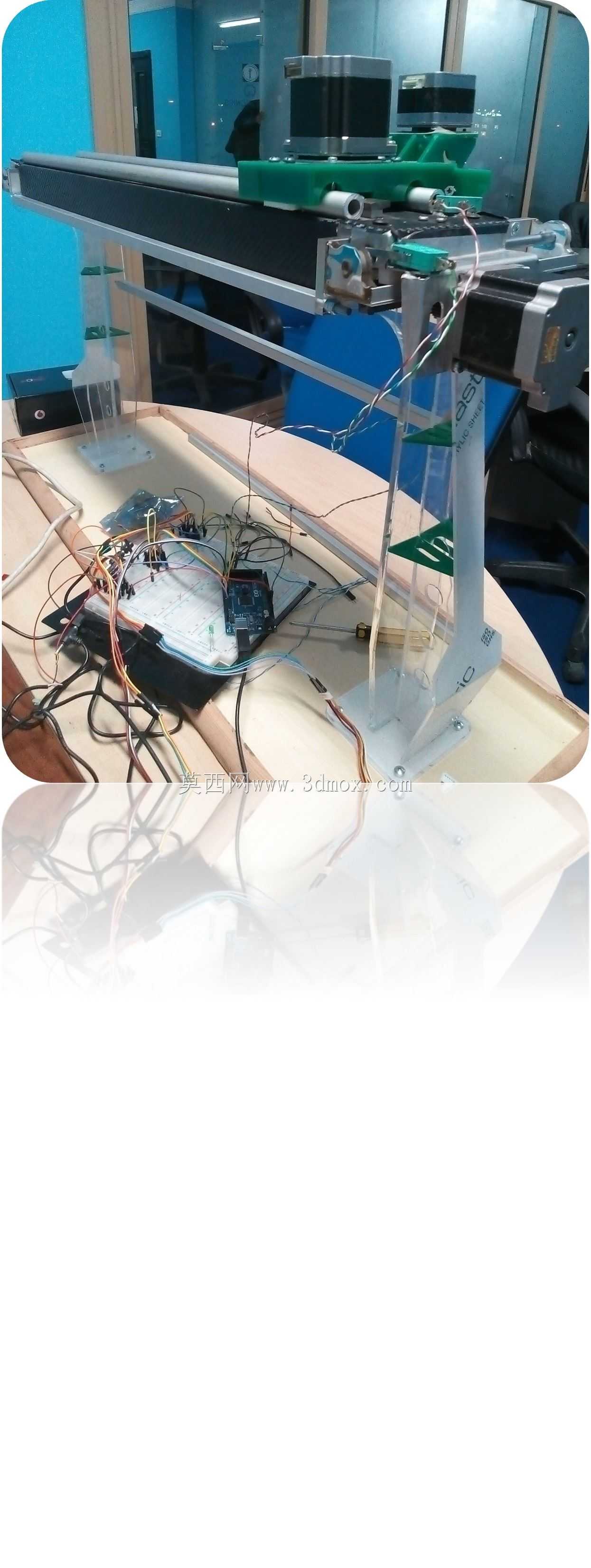

从功能特性上看，整套结构采用双执行头并行布置的方案，两个胀接执行单元可以同步对平行排布的两根紫铜管完成胀接作业，匹配线圈生产里常见的双管路并行排布结构，不需要二次装夹调整工位。执行头的动力端采用步进驱动结构，能够精准控制胀头的进给行程与进给速度，避免进给量过大导致铜管管壁开裂，或是进给量不足导致胀接尺寸不达标的问题。送料部分依托线性导轨作为承载基准，紫铜管沿导轨轴向送进，导轨上设置的定位挡块可以根据不同线圈的管路长度要求调整位置，快速适配不同规格的铜管加工需求，不需要更换整套工装夹具。

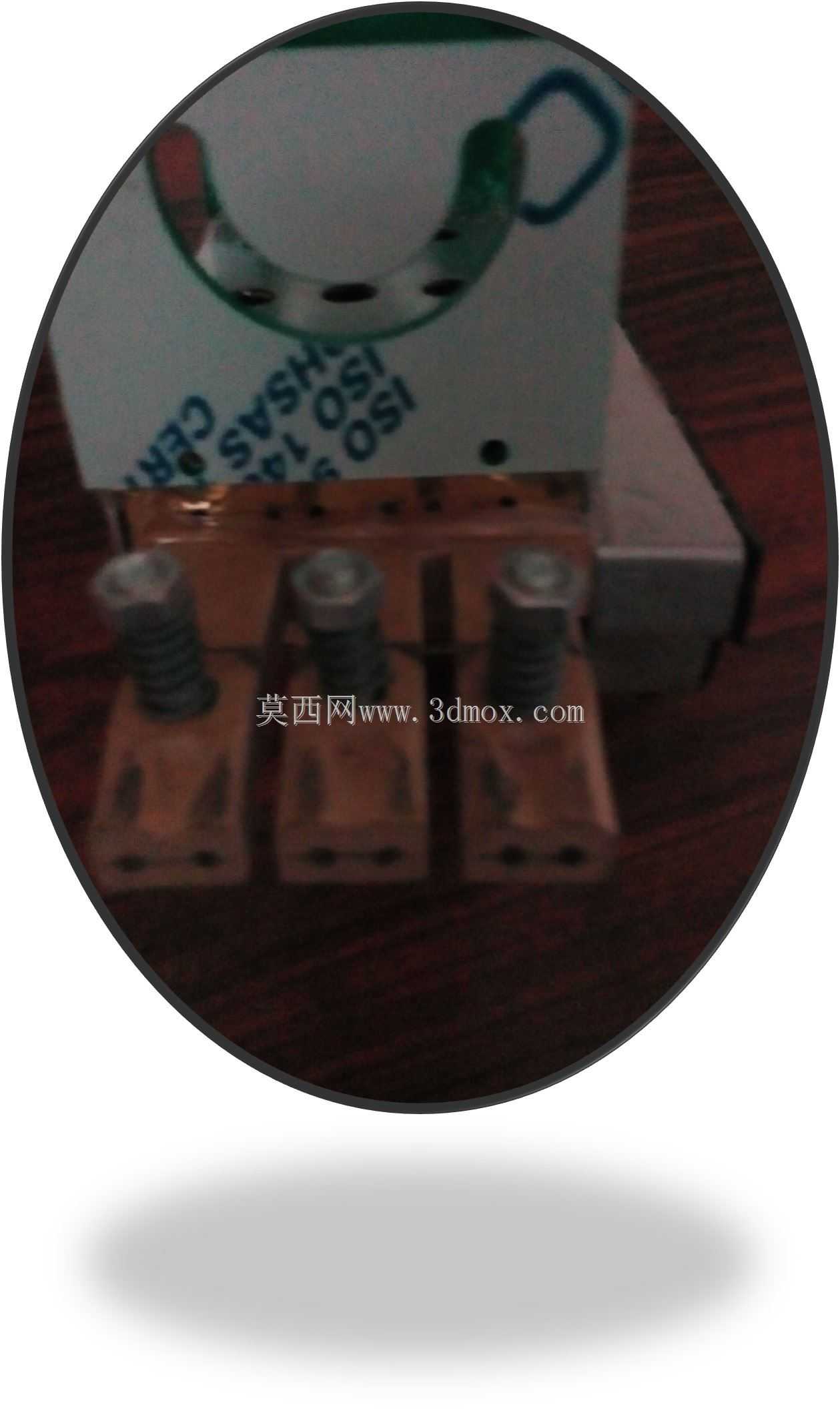

设计思路上，整套结构优先考虑了加工过程中的铜管防护问题，与铜管直接接触的定位支撑面采用非金属耐磨材质，避免金属硬接触划伤铜管外表面，影响后续线圈的绝缘包覆效果。执行头的安装座设计了角度微调结构，能够补偿导轨安装、铜管送进过程中产生的微小同轴度偏差，保证胀头与铜管内腔始终保持对中状态，减少胀接过程中的偏载力，延长胀头的使用寿命。底座部分采用型材拼接的框架结构，在保证整体刚性的前提下，尽可能压缩设备的整体重量，方便产线布局时的移位与安装固定，型材表面的安装槽可以方便后续加装检测传感器、防尘护罩等附属组件，给后续的功能升级预留了足够的安装空间。

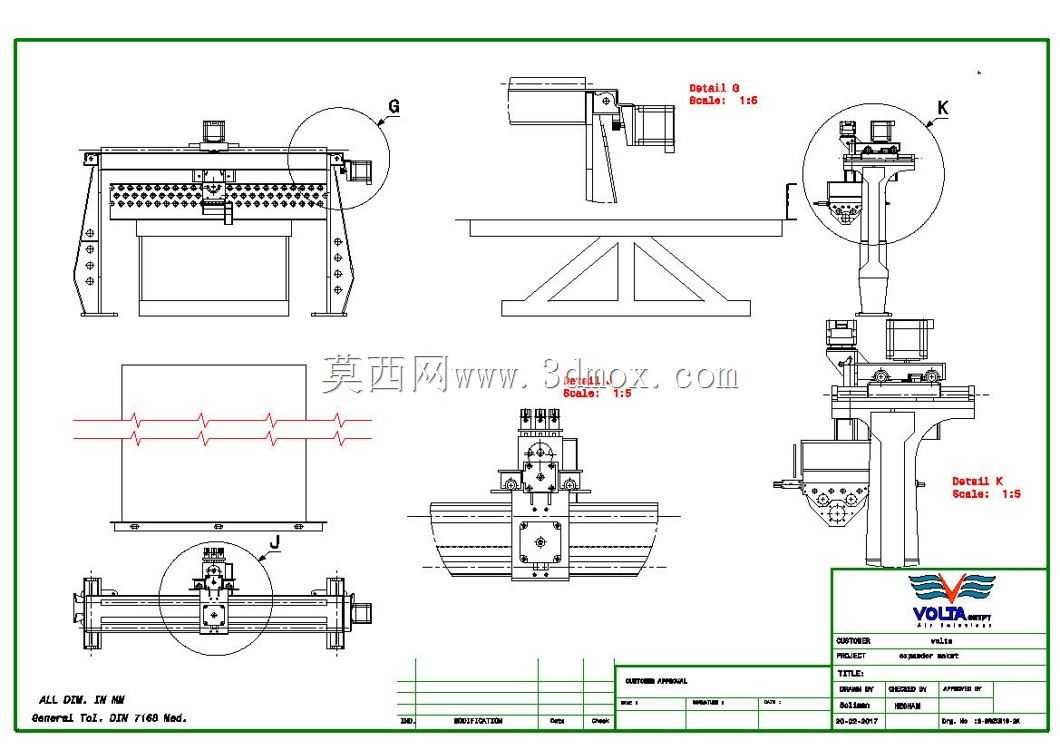

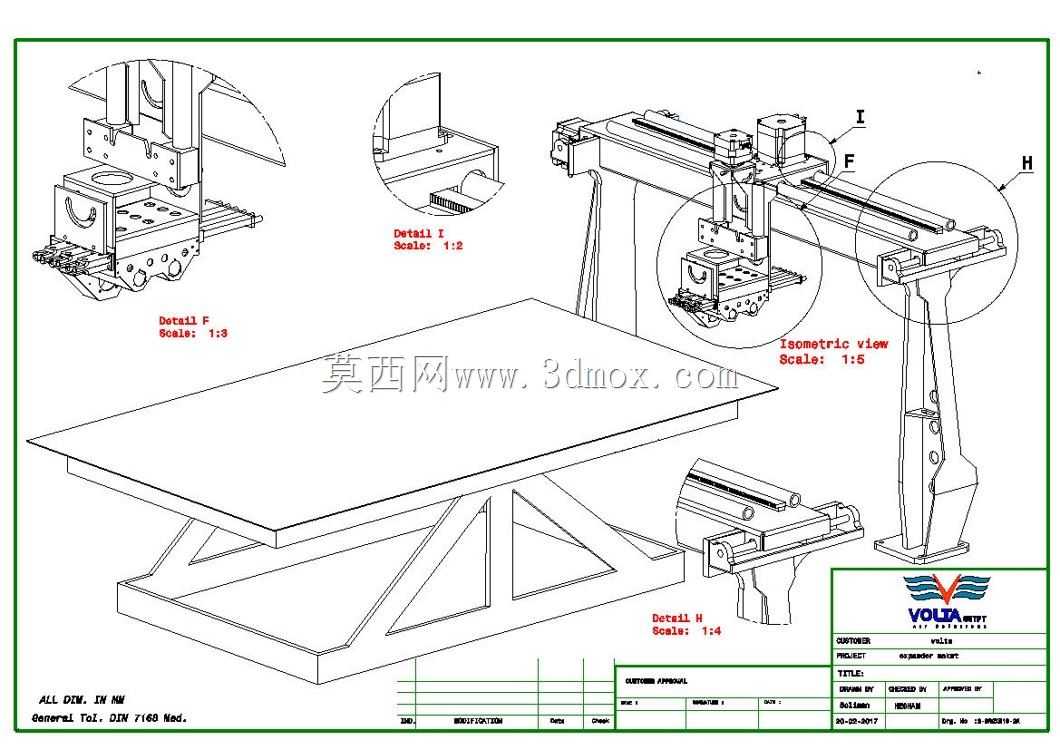

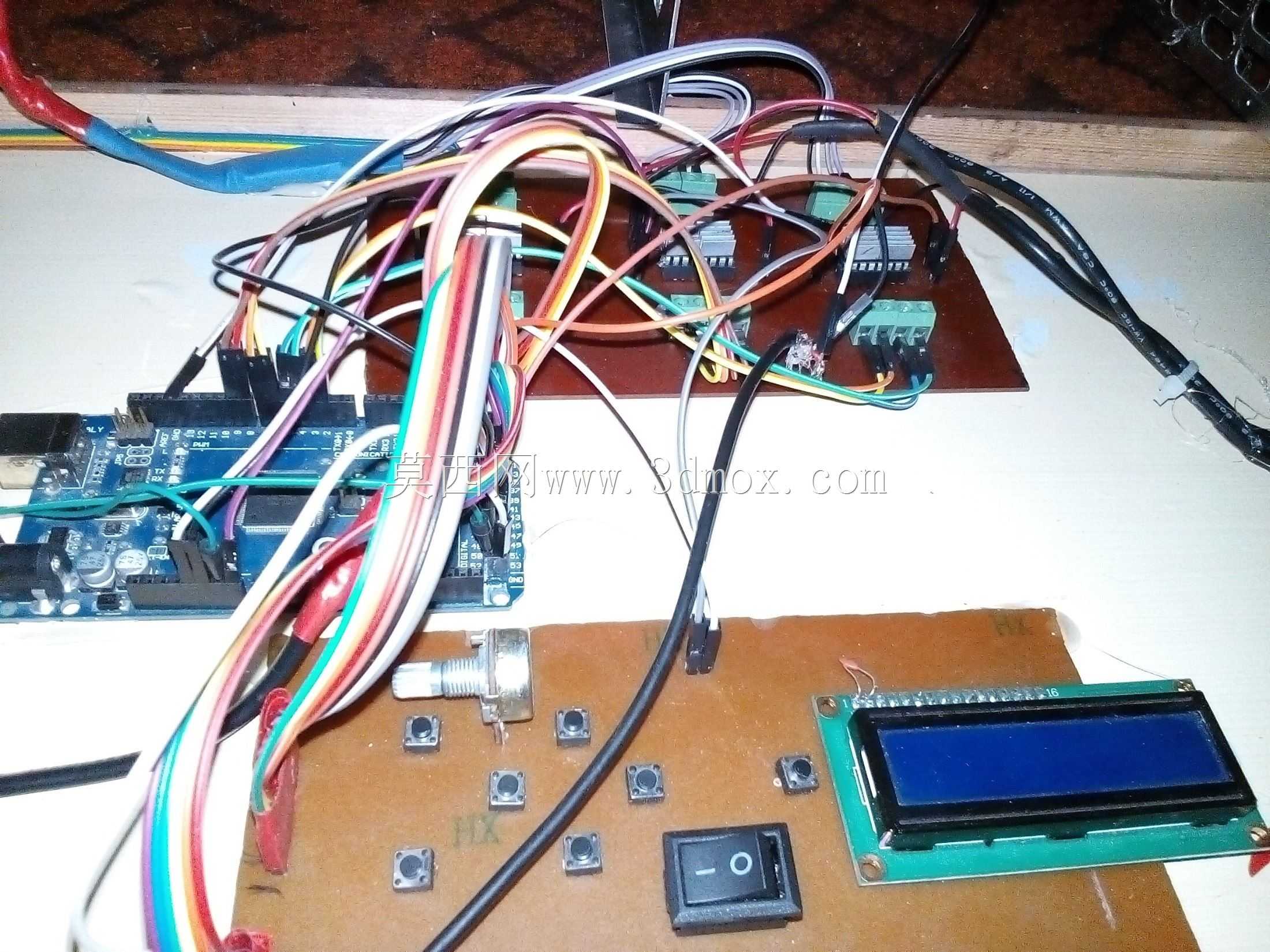

从安装边界与尺寸适配来看，整套结构的横向跨度适配常规直径6-12mm的紫铜管并行排布间距，导轨的有效行程覆盖线圈制造常用的100-500mm长度铜管加工需求，执行头的垂直安装高度预留了足够的操作空间，方便操作人员上下料，同时不会与产线上相邻的绕线、裁切工位产生运动干涉。设备的安装基面只需要预留平整的工作台面，通过底部的锁紧块就可以完成快速固定，不需要额外浇筑安装基础，适配中小批量线圈生产车间的灵活布局需求。在实际测试过程中，这套结构的胀接尺寸一致性可以稳定控制在0.05mm以内，胀接后的铜管圆度偏差不超过0.03mm，完全满足线圈制造过程中管路对接、绕组固定的工艺要求，能够直接作为样机开发的结构基础，后续只需要配套对应的控制系统与送料机构，就可以搭建出完整的自动化胀管作业单元，替代人工作业提升产线的加工效率与成品合格率。
