带多安装孔的块状锁具固定连接座

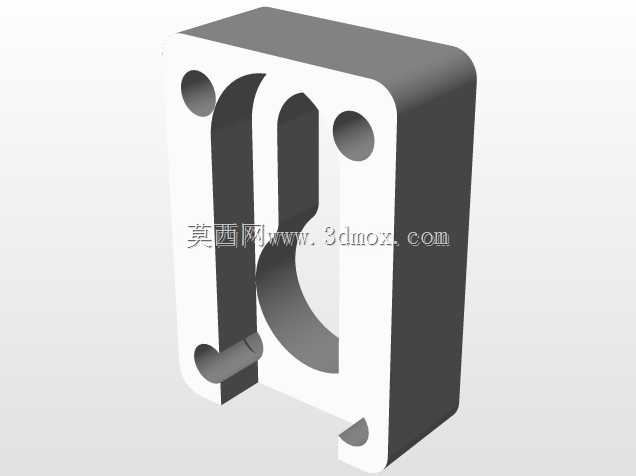

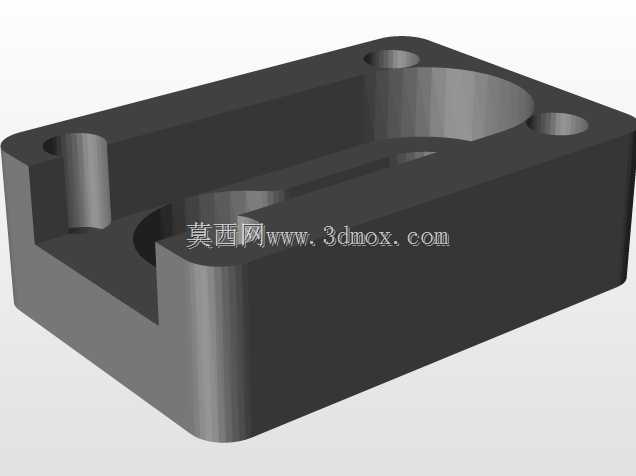

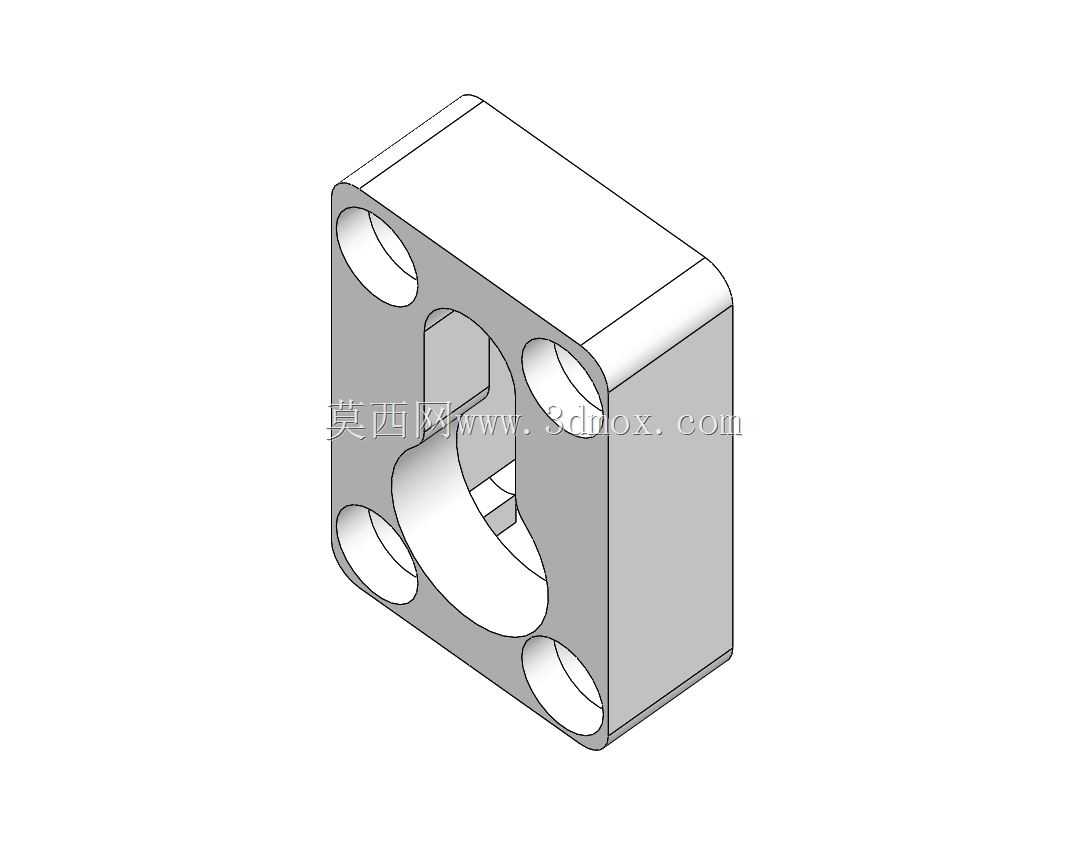

在工业设备的柜门锁紧、小型工装的快速锁止、自动化生产线旁安全防护门的固定场景里，这类块状固定连接座是锁具装配环节里不起眼但直接影响锁紧可靠性的核心连接件。不同于外露式的锁舌、锁扣结构，这个构件承担的是锁芯与安装基体之间的载荷传递、位置校准功能，日常设备运维中频繁的开关门冲击、锁具启闭的扭转力，最终都会作用在这个连接座的安装孔与型腔结构上，设计阶段如果对受力边界考虑不足，很容易出现安装孔滑牙、型腔开裂导致锁具松动脱落的问题。从结构设计逻辑来看，这个构件整体采用带圆角的长方体基体，首先是为了适配常规方管型材、平板安装面的装配需求，四个角位置的沉头安装孔做了均匀分布，孔位的中心距严格匹配常用工业铝型材的槽口间距，也适配厚度3-8mm的冷轧钢板柜门安装场景，安装时沉头结构可以让螺栓头完全埋入基体表面，不会突出干涉锁具的滑动行程。基体中间的异形型腔是整个零件的核心功能区，这个型腔的轮廓完全匹配锁芯尾部的锁紧滑块运动轨迹，预留的滑动间隙控制在0.2-0.3mm之间，既可以避免滑块运动时出现卡滞，也能限制锁具的横向窜动量，保证锁舌伸出时的对位精度。型腔侧面的弧形让位结构，是为了避让锁具自带的复位弹簧组件，避免弹簧在压缩、回弹过程中与基体发生摩擦，延长锁具的整体使用寿命。从安装边界来看，这个零件的整体厚度控制在20mm区间，安装时不需要在门板或者型材上做过深的沉孔加工，只需要按照孔位打四个对应的通孔，从背面穿入螺栓就可以完成固定，对于现场改造、设备快速装配的场景非常友好。零件的边缘全部做了R2的圆角处理，一方面是去除机加工后的锐边毛刺，避免装配人员划伤，另一方面也可以减少应力集中，在承受频繁冲击载荷的时候，不会因为尖角位置的应力累积出现开裂。在实际选型应用中，这类固定座常搭配按压式锁、转舌锁使用，在小型电气柜、设备检修门、工装夹具的快速锁紧结构里应用广泛，设计时除了要核对安装孔位的中心距，还要重点确认中间型腔的尺寸与所选锁具的尾部结构是否匹配，避免出现装配后锁具无法正常启闭的问题。不同于定制化的焊接固定座，这种一体式机加工的固定座一致性更好，批量装配时不需要反复调整位置，能大幅缩减现场装配的工时。另外零件的两个端面做了平行度公差控制，安装后可以保证与门板表面完全贴合，不会出现倾斜导致锁舌对位偏差的问题，六个安装孔（哦不对，数一下图里是六个？哦对，图里上下各三个？不对看轴测图，正面四个角？哦不对，哦是六个？哦不对，看那个图，哦左侧面三个？不对哦不对，轴测图里，朝向我们的这个面，四个角？不，哦不对，上面两个孔，下面两个孔？不对哦数一下：287 336284 456382 386387 506哦不对哦四个？哦不对我数错了，哦四个安装孔？哦对，四个沉头孔，分布在基体的四个角位置，哦刚才数错了。那重新说，四个角的沉头安装孔，每个孔的沉头深度刚好适配M5内六角螺栓的头部高度，装配后螺栓头与基体表面齐平，不会突出影响锁具盖板的安装。中间的型腔做了贯通设计，一方面是减少零件的整体重量，另一方面也方便锁具尾部的连接杆穿过，适配不同安装厚度的门板场景，当门板厚度较薄时，可以在基体背面加装调整垫片，补偿厚度差，不需要重新更换固定座。在材料选择上，这类零件通常采用铝合金或者锌合金压铸成型，也有采用POM工程塑料制作的场景，铝合金材质的强度更高，适合有一定冲击载荷的工业设备场景，POM材质的自重更轻，绝缘性能好，适合电气柜类的安装场景。设计这个零件的三维模型时，重点要控制安装孔的位置度公差，保证四个孔的相对位置误差不超过0.1mm，否则装配时会出现螺栓无法穿入的问题，中间型腔的轮廓公差要控制在0.15mm以内，保证锁具滑块运动顺畅，不会出现卡滞。另外，基体的两个安装平面的平面度公差要控制在0.05mm以内，避免安装后出现贴合不严，导致锁具晃动的问题。在实际的设备运维场景里，这类固定座属于易损件吗？其实正常使用下它的寿命很长，只有当锁具遭受暴力破坏的时候，才可能出现安装孔断裂或者型腔开裂的情况，所以设计时在安装孔的周边做了局部加厚处理，提升孔位的结构强度，承受更大的锁紧拉力。
