电动机散热风叶轮结构设计

在工业电动机的风冷散热系统设计中，风叶轮是直接决定电机温升控制效果的核心旋转部件，这款风叶轮的结构设计完全围绕中小型异步电动机的运行散热需求展开，适配常规封闭自扇冷式电机的尾部安装空间。从实际应用场景来看，这类风叶轮主要配套功率在0.55kW到7.5kW区间的通用工业电动机，广泛用在机床驱动、输送机传动、小型风机配套、农用机械动力输出等场景，这类场景下电机往往需要长时间连续运行，部分工况还存在环境温度偏高、通风条件一般的问题，对风轮的送风效率、运行稳定性都有明确的工程要求。

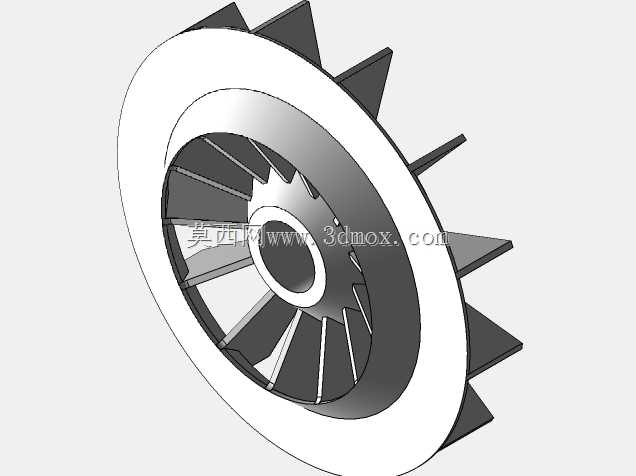

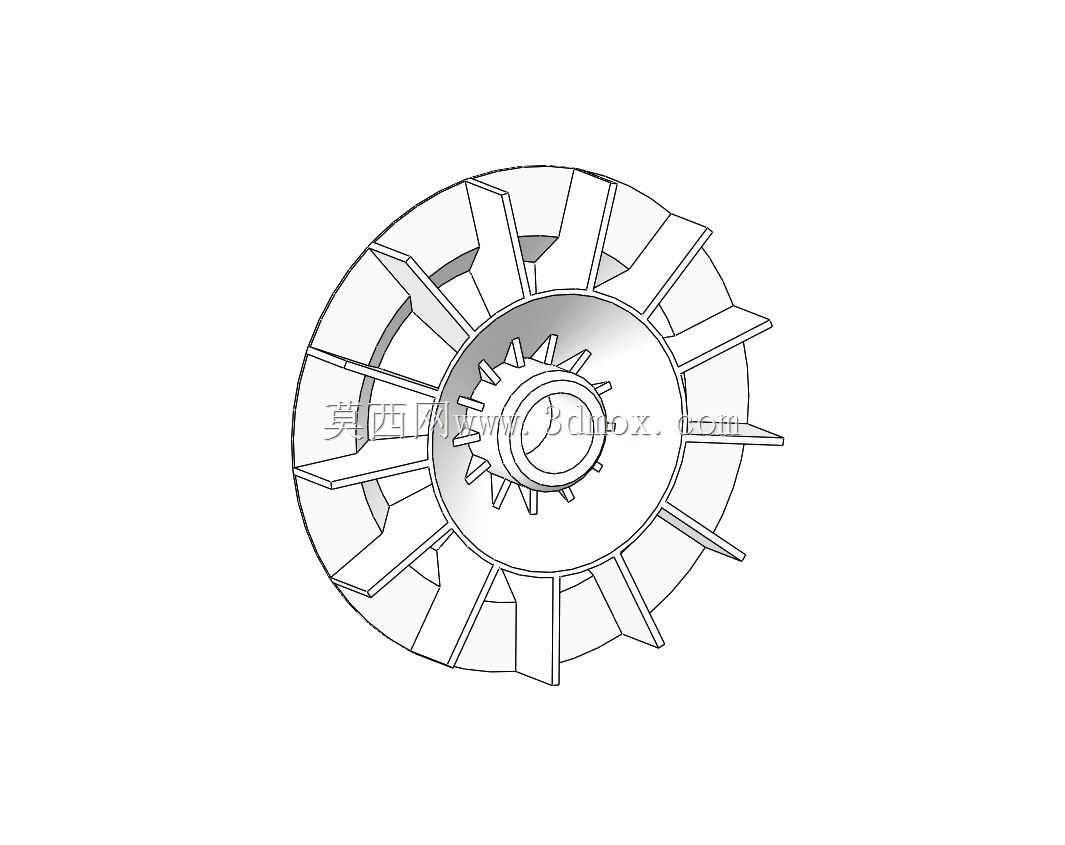

从功能特性上看，这款风叶轮采用径向直叶片加中心轮毂的一体化结构，叶片沿轮毂周向均匀排布，叶片外沿与电机风罩的内壁保留3-5mm的安全间隙，既避免旋转过程中出现剐蹭，也能保证足够的过流面积，当电机转子带动风轮旋转时，叶片会驱动空气沿轴向从风罩进风口吸入，再沿径向甩出，直接冲刷电机机座的散热筋表面，把定子绕组、铁芯产生的热量通过对流换热快速带走，保证电机在额定负载下的温升控制在绝缘等级允许的范围内。中心轮毂的内孔采用与电机轴伸匹配的公差设计，附带的键槽结构可以传递额定扭矩，避免风轮在电机启停、正反转切换时出现打滑移位，轮毂上的轴向定位结构可以保证风轮安装后与电机后端盖的距离符合设计要求，不会出现轴向窜动触碰端盖的问题。

设计思路上，这款风轮没有采用复杂的后弯机翼型叶片，而是选用了工艺性更好的直叶片结构，一方面是因为中小型电机的风轮转速普遍在1450rpm或者2800rpm，直叶片结构在这个转速区间的送风效率完全能满足散热需求，另一方面直叶片的注塑或者冲压成型工艺更简单，生产过程中的尺寸一致性更容易控制，批量生产时的良率更高。叶片的厚度从根部到外沿做了渐变减薄处理，根部厚度更大可以承受旋转时的离心力，避免长期运行出现叶片根部疲劳断裂，外沿减薄可以减少旋转时的空气阻力，降低风摩损耗，减少电机的无用功率消耗。叶片之间的周向间距经过反复校核，既保证足够的通流面积，也避免间距过小导致风噪过大，适配工业场景对设备噪音的控制要求。

从安装边界来看，这款风轮的轴向总尺寸控制在电机尾部风罩的容纳空间内，安装时不需要额外调整电机的后端盖结构，直接套入电机轴、通过键连接传递扭矩，再用轴端挡圈固定即可完成装配，不需要额外的定制加工配件，适配现有标准Y系列、Y2系列对应机座号电机的替换需求。风轮的外圆直径严格匹配对应机座号的风罩内径，不会出现直径过大装不进风罩、直径过小送风范围覆盖不到全部散热筋的问题。在实际选型替换时，只需要核对电机轴径、风轮内孔键槽尺寸、风轮外圆直径、轴向安装长度这几个核心参数，就能完成匹配，不需要对原有电机结构做任何改动。

从结构可靠性角度，这款风轮的叶片与轮毂连接位置做了圆弧过渡处理，避免应力集中，在电机频繁启停的工况下，这个过渡结构可以大幅降低连接位置的应力峰值，延长风轮的使用寿命。叶片的排布角度经过动平衡校核，出厂前可以通过去重处理达到G6.3级的动平衡精度，避免高速旋转时出现振动，防止振动传递到电机轴承上导致轴承过早损坏，也能减少电机运行时的整体振动噪音。实际运行过程中，这种结构的风轮即使在环境中有少量粉尘、纤维的工况下，也不容易出现叶片夹塞杂物的问题，因为直叶片的流道更通畅，杂物不容易在叶片之间堆积，长期运行的稳定性更好，不需要频繁停机清理风轮，能减少设备的维护工作量。
