小型越野竞技巴哈赛车结构设计

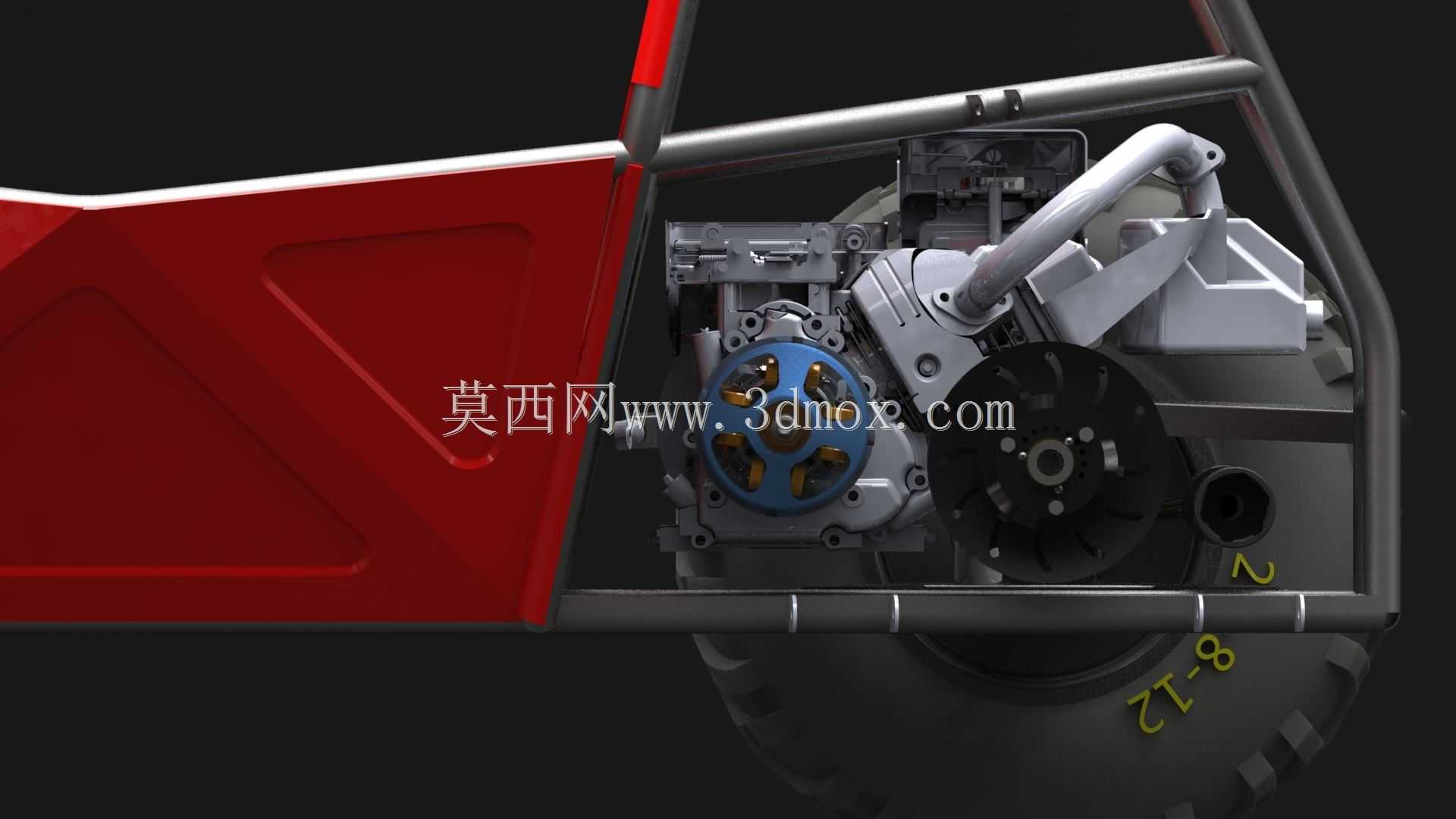

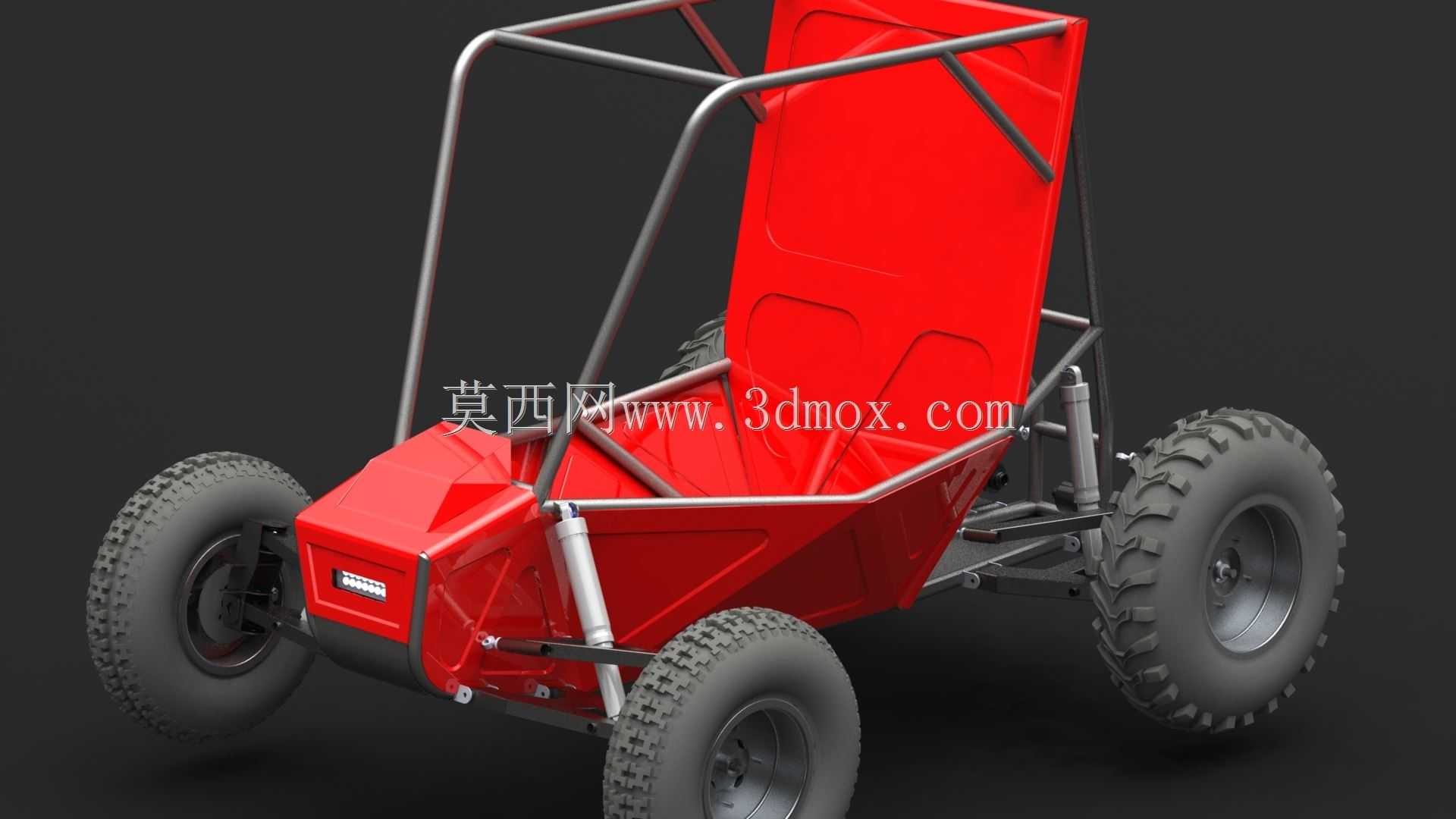

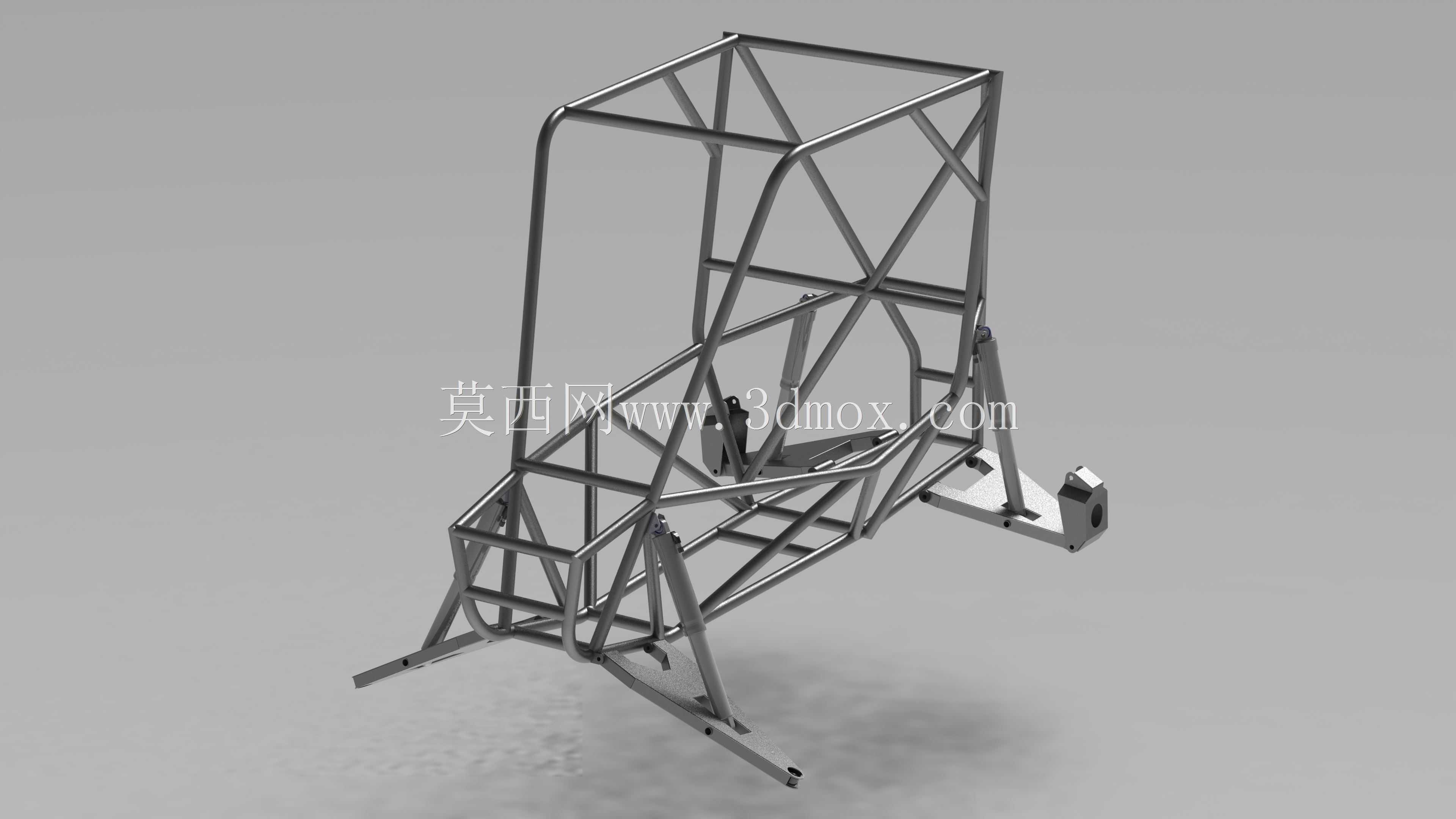

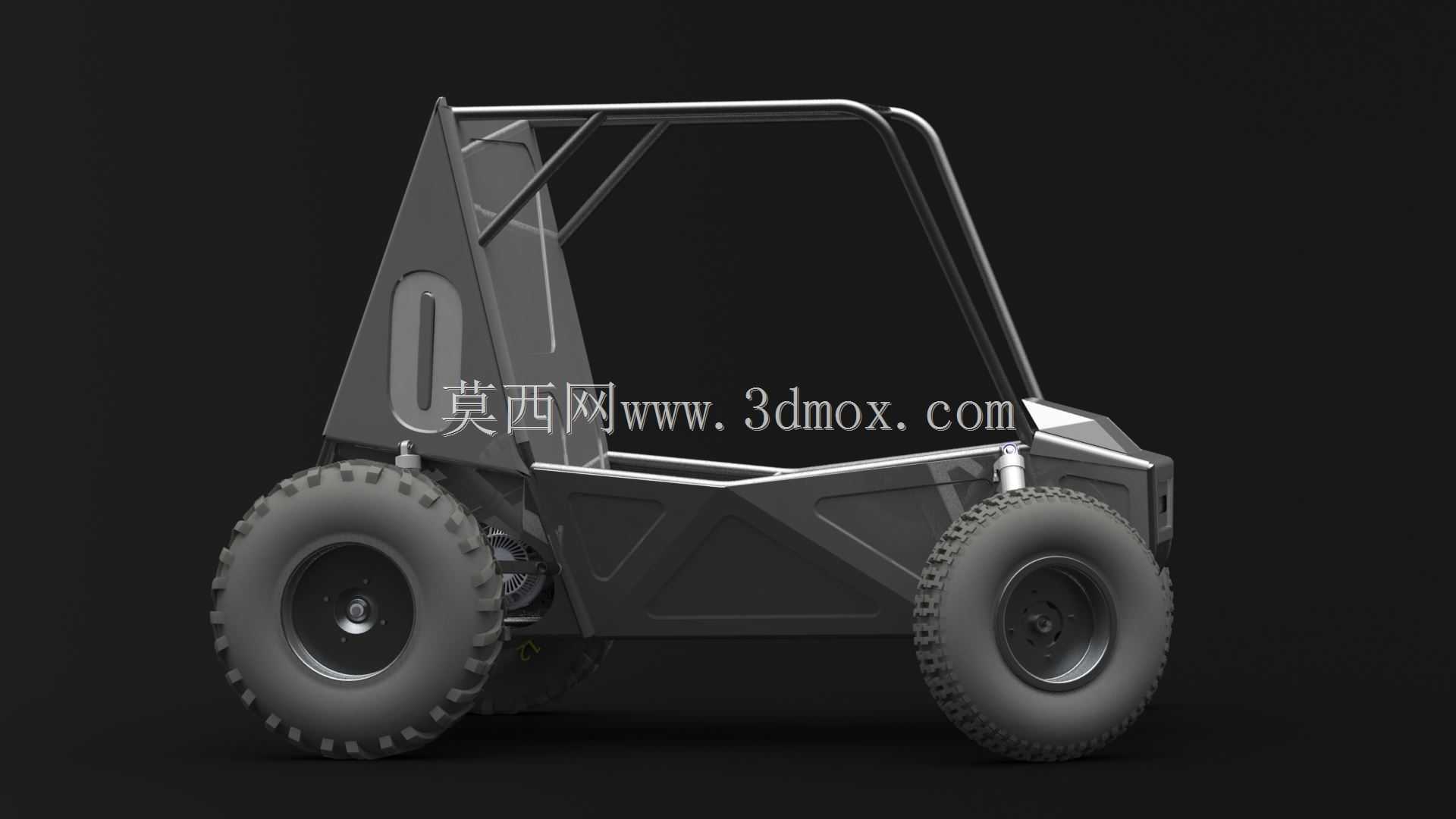

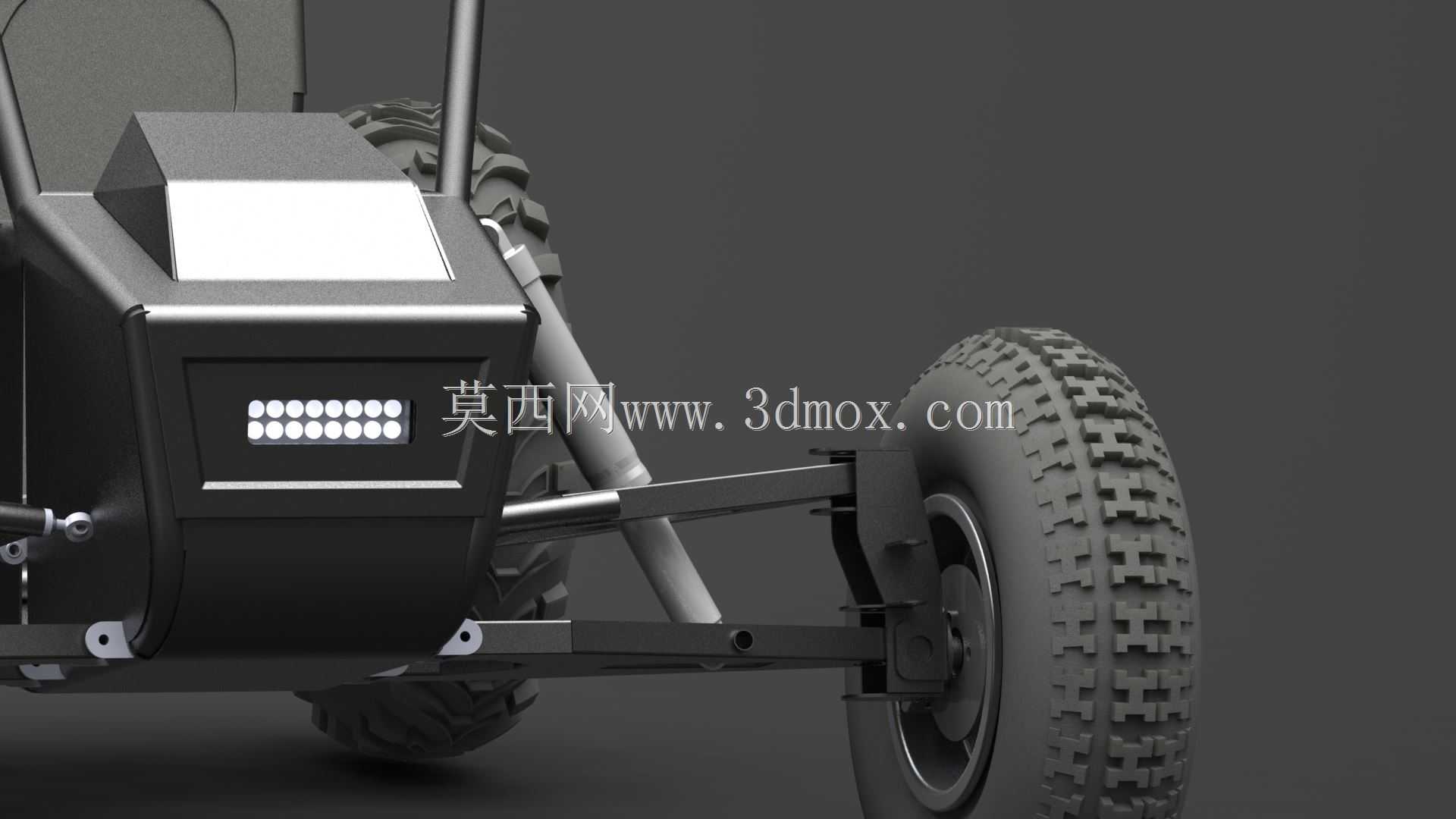

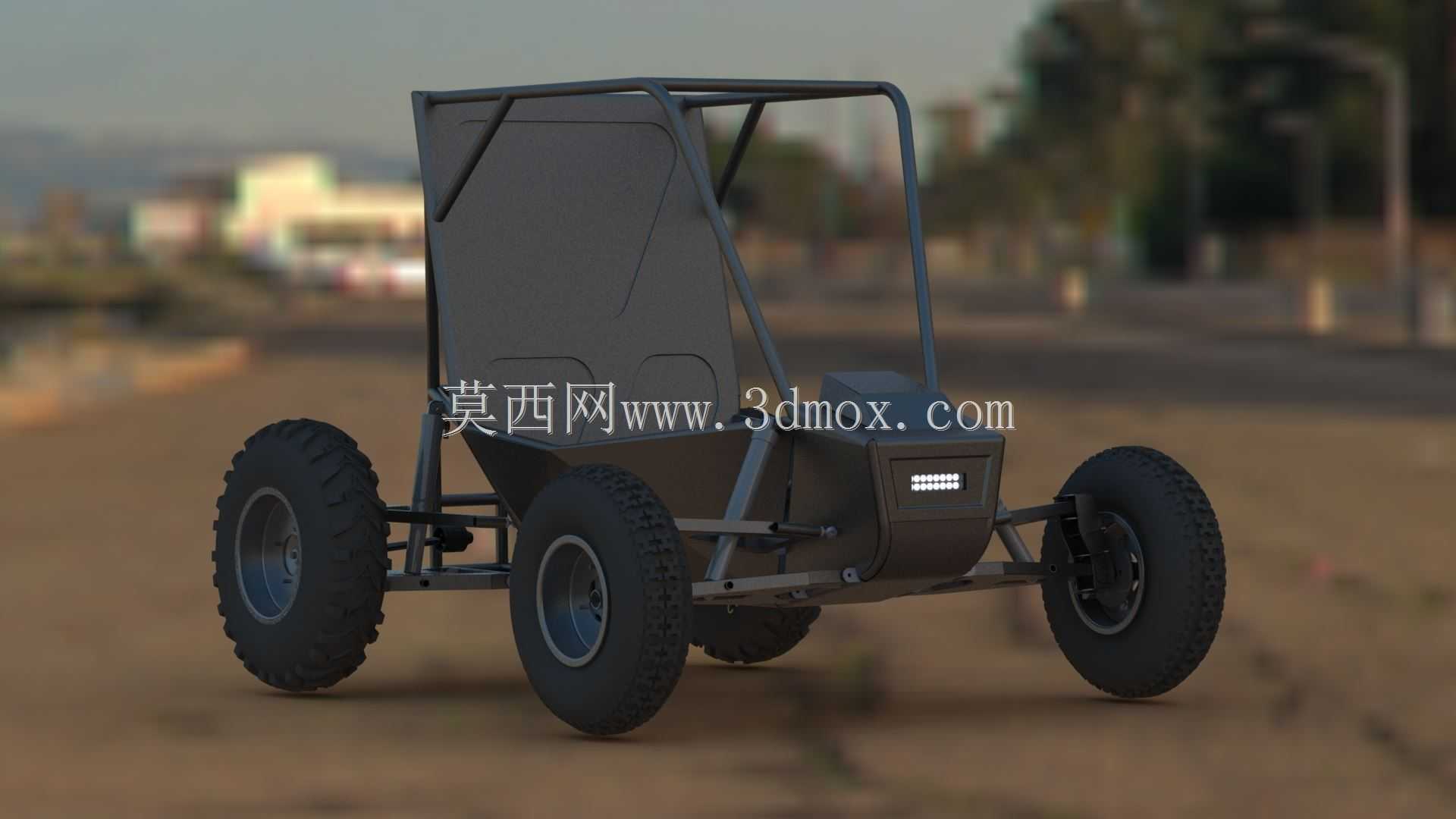

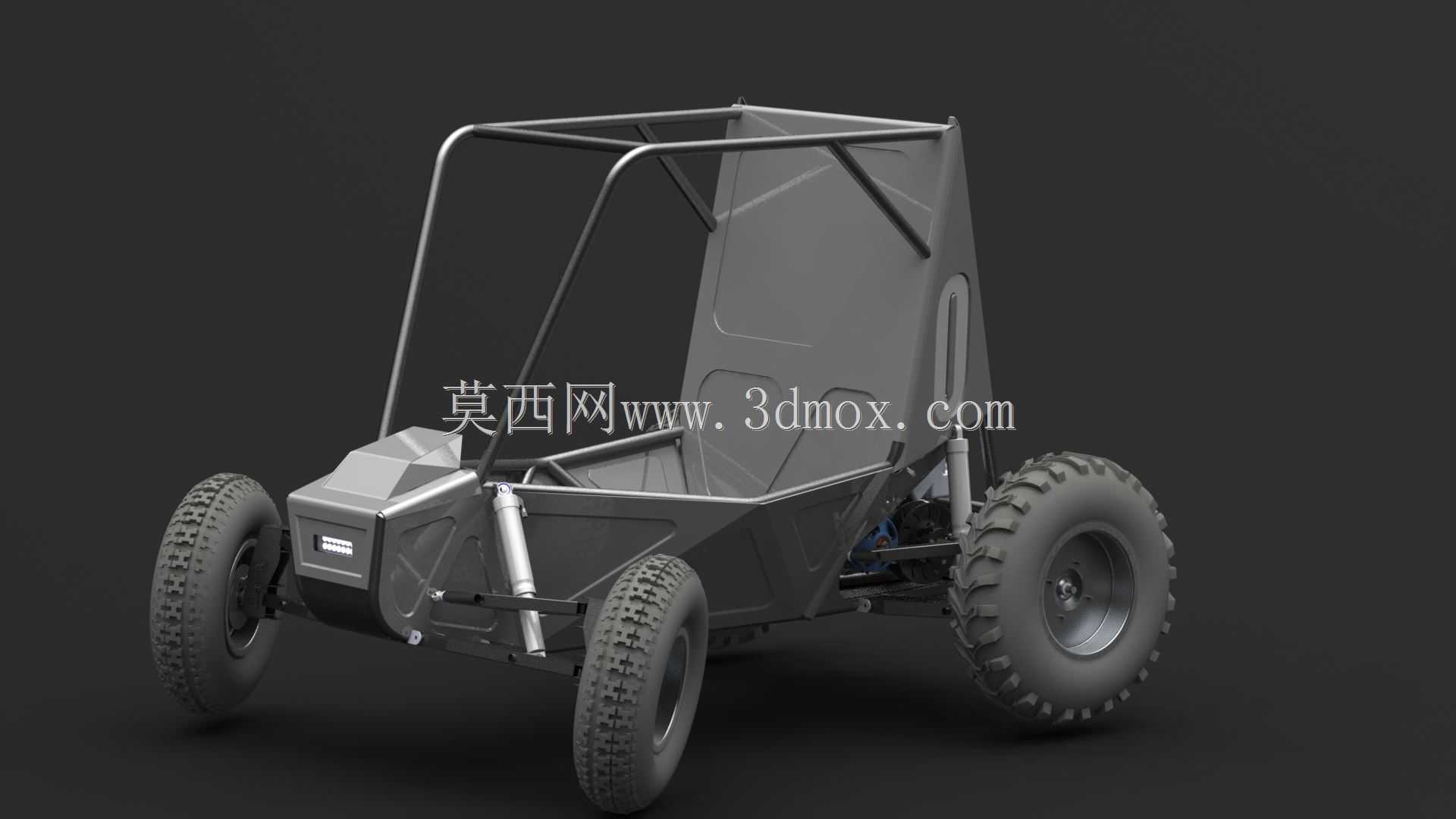

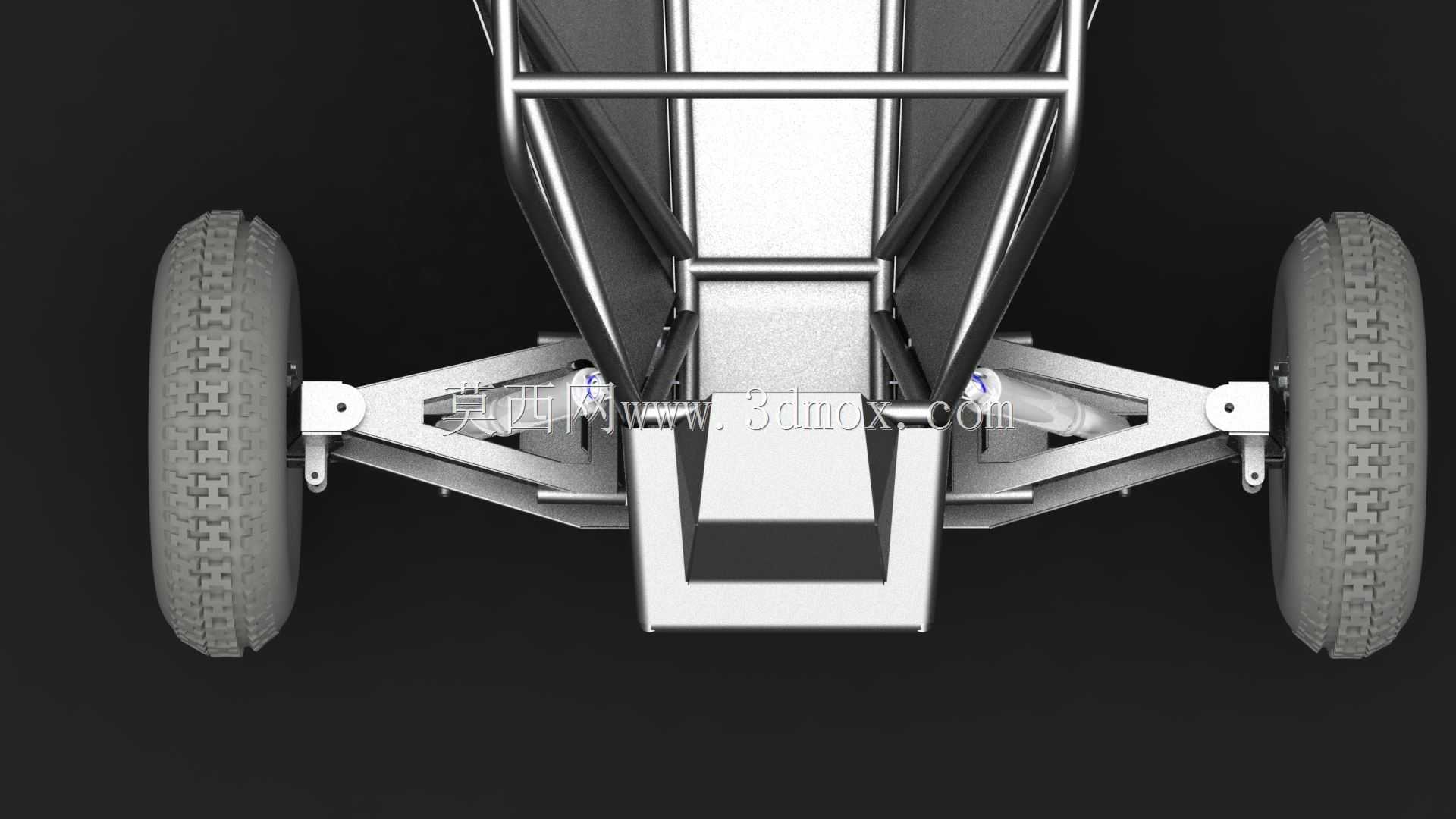

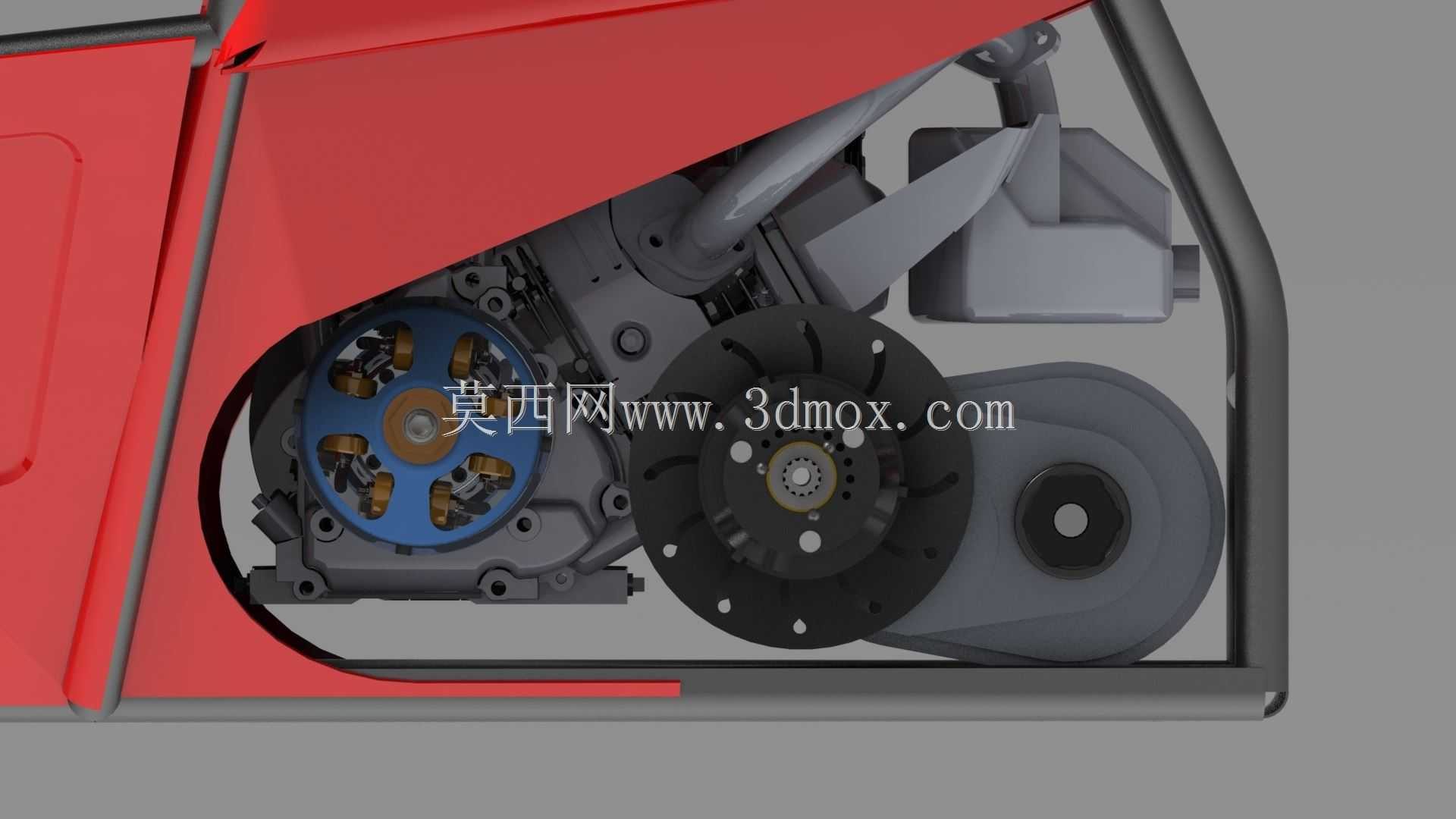

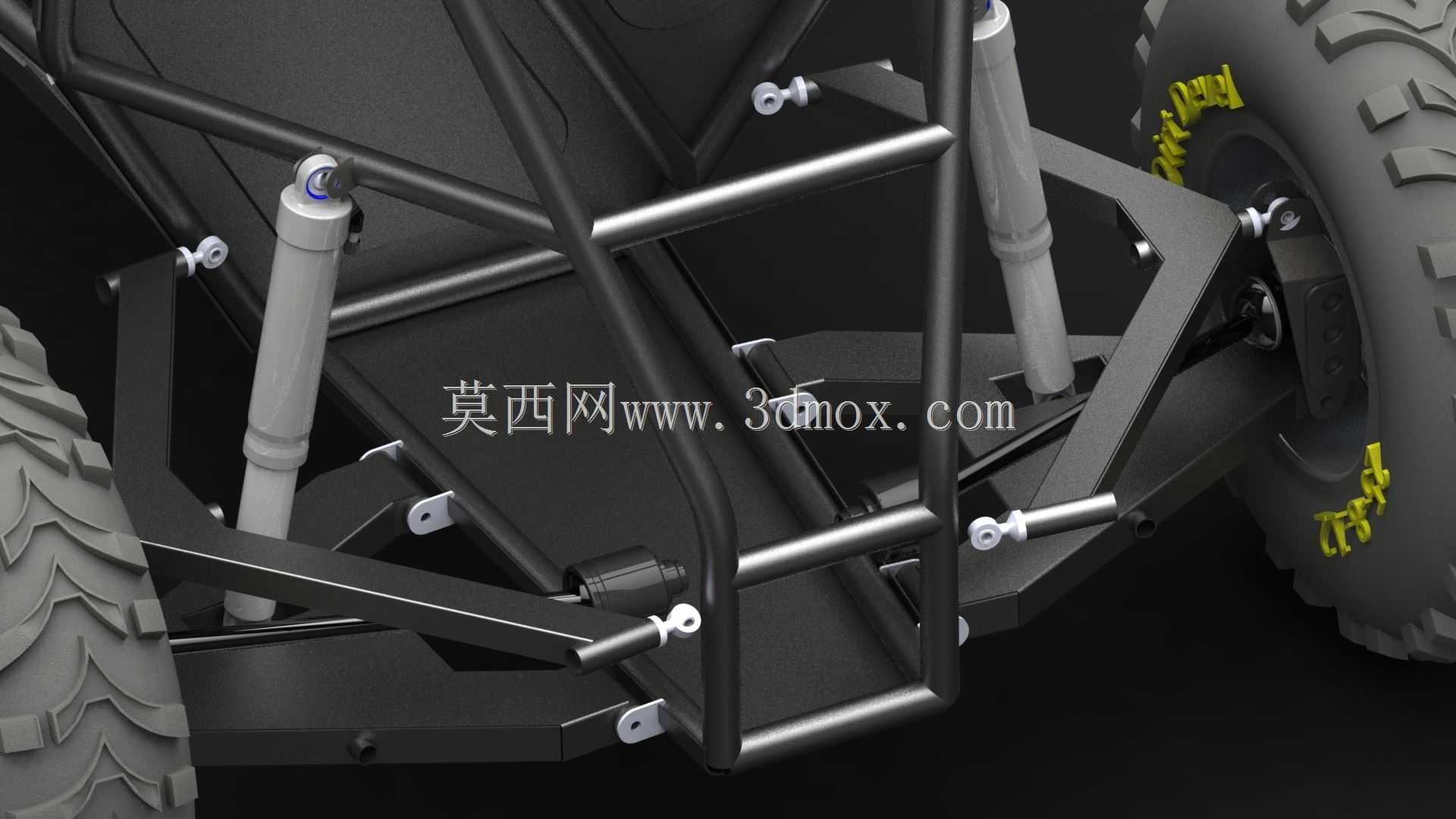

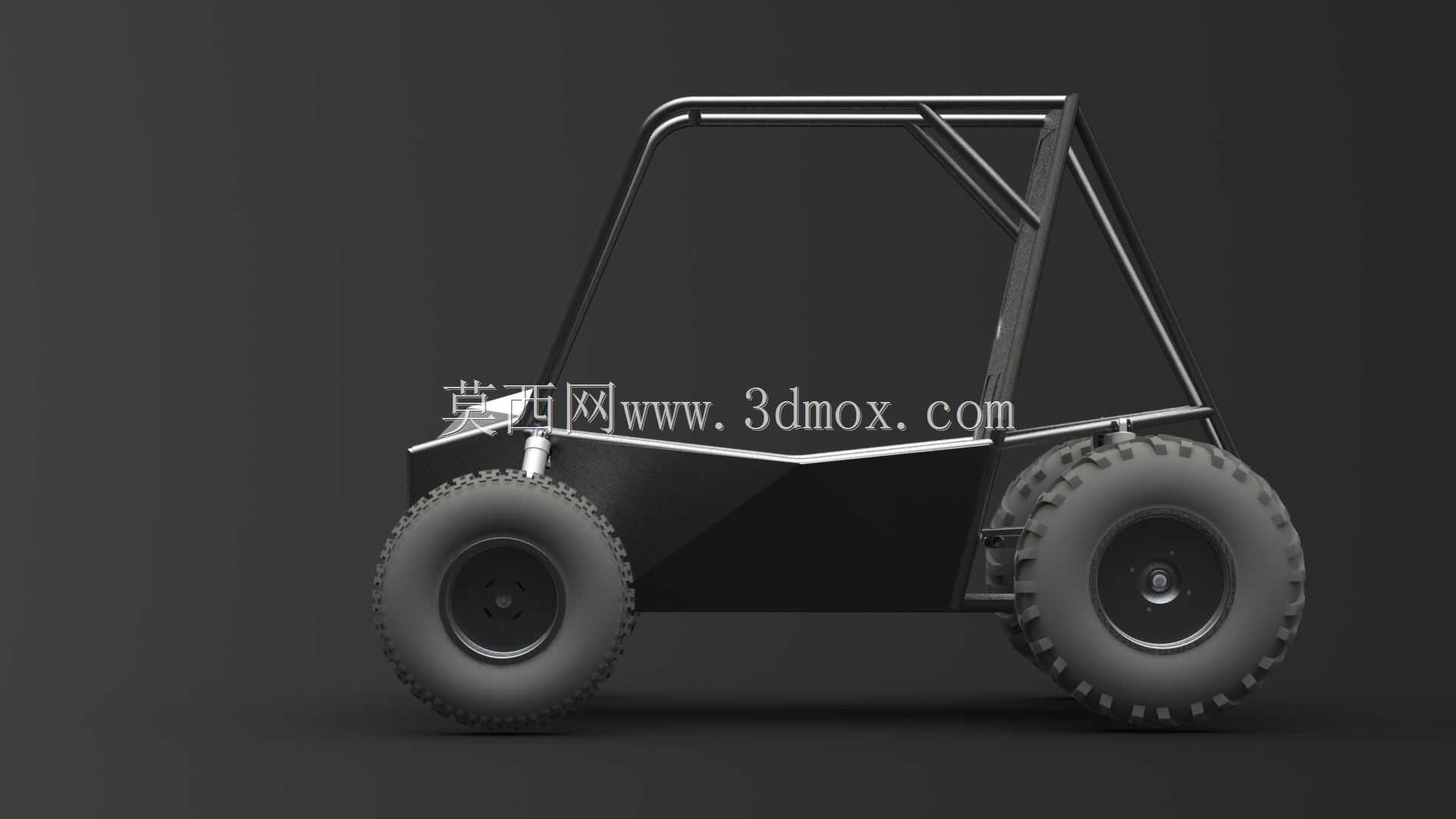

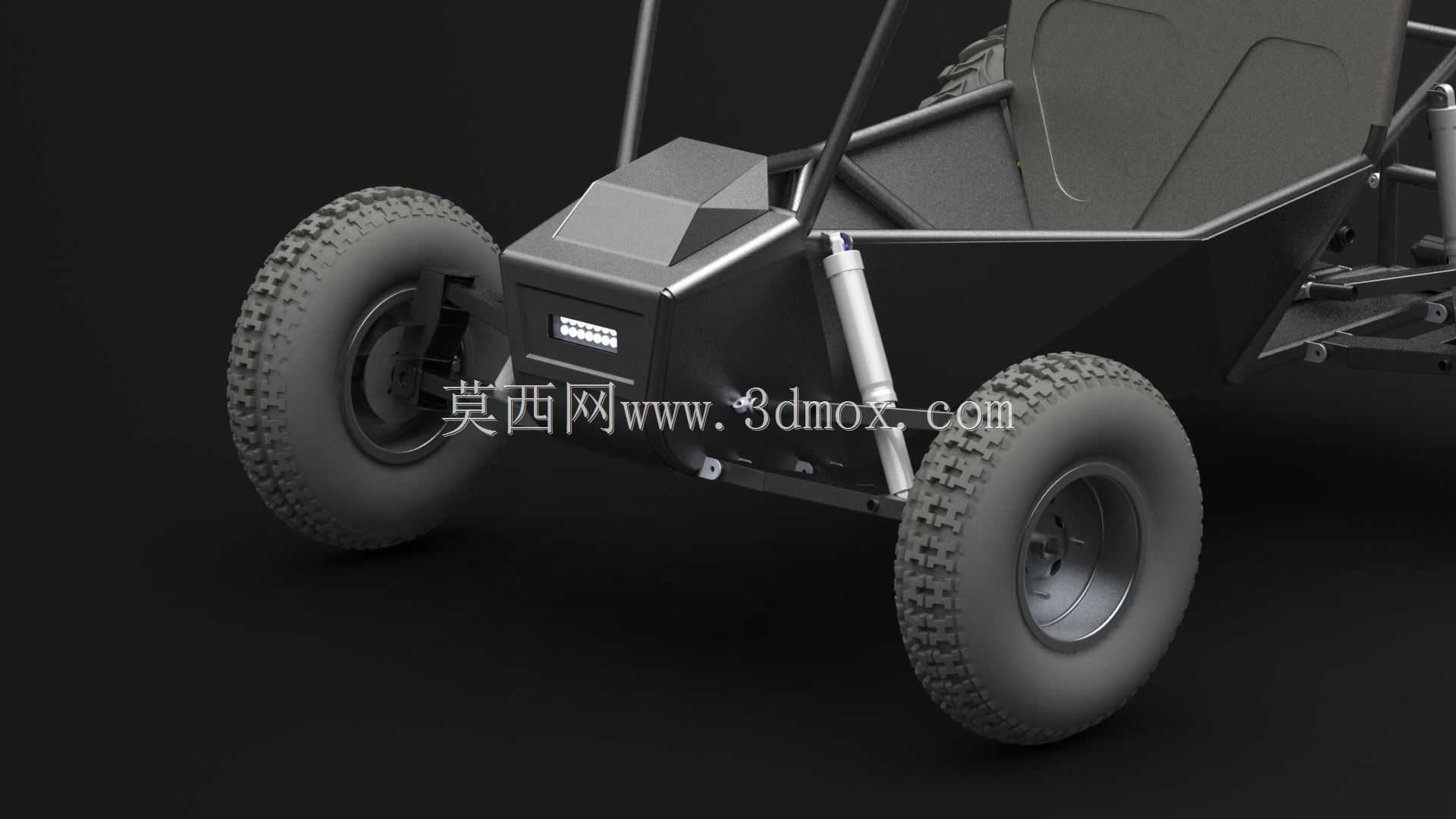

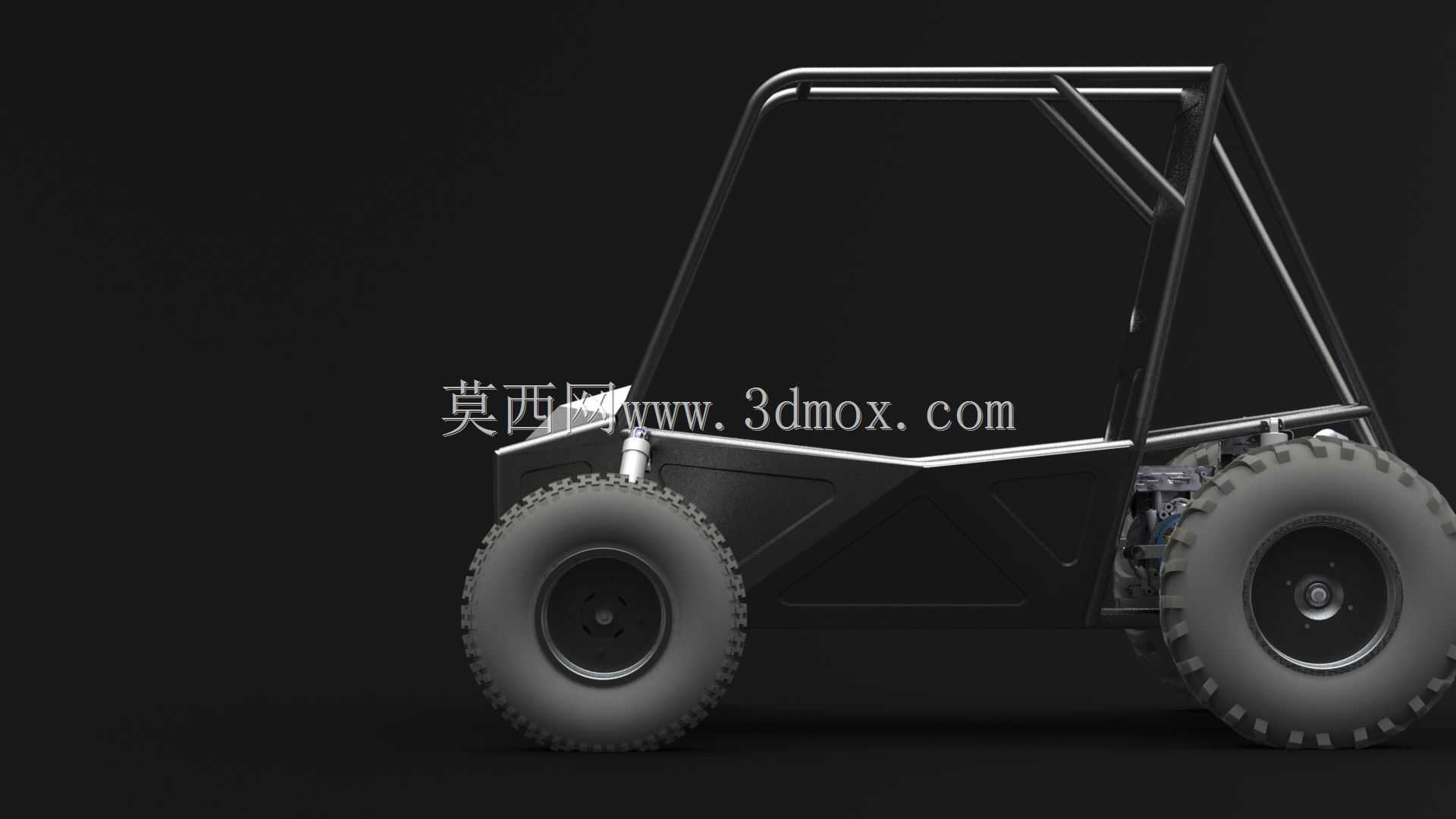

这款巴哈SAE竞技车辆的结构设计，核心面向非铺装路面越野竞赛场景，适配学生方程式赛事、小型越野场地竞技、户外复杂地形穿越等实际使用需求，整体设计围绕轻量化、高强度、易维护三个核心工程目标展开，兼顾赛事规则要求与实际越野工况的载荷需求。从结构布局来看，整车采用后置后驱的动力布置形式，前部预留足够的碰撞溃缩空间，中部为驾驶舱区域，后部集成动力总成与悬挂安装点，整体轴荷分配经过多轮迭代调整，确保在爬坡、飞跃落地、侧倾过弯等极限工况下的轮胎抓地力稳定性。车架部分采用空间管阵式结构，全部构件以激光切割、冷弯成型的钢管拼接而成，配套设计了对应的焊接定位工装，能够在小批量试制阶段保证各安装点的位置精度，避免焊接变形带来的装配偏差；车架管材的选型结合不同区域的受力特性做了差异化区分，主环、前环等防滚结构区域采用壁厚更大的高强度钢管，承受冲击载荷，附属安装支架则采用薄壁管材控制整体重量，在满足赛事防滚强度要求的前提下尽可能降低整备质量。悬挂系统采用长行程独立悬架结构，前后悬的摆臂安装点经过硬点优化，匹配大颗粒越野轮胎的跳动行程，能够在颠簸路面有效过滤路面冲击，保证车轮与地面的有效接触；减震器的安装角度与杠杆比经过运动学仿真校核，兼顾压缩行程的支撑性与回弹行程的缓冲能力，避免飞跃落地时出现悬架击穿或者弹跳失控的问题。车身覆盖件采用轻量化板材成型，前部设计有集成式的前部护板，能够阻挡行驶过程中飞溅的石块撞击前部转向与制动构件，侧面与后部的覆盖件做了流线型的简易修型，在不增加过多重量的前提下降低高速行驶时的正面风阻，同时覆盖件均采用快拆式安装结构，方便赛事过程中的快速检修与零部件更换。驾驶舱区域按照单人驾驶的布局设计，预留了座椅安装位、方向盘操作空间、踏板组安装区域，防滚架的内部空间足够容纳佩戴头盔的驾驶员，同时在侧面设计了防撞缓冲结构，满足赛事的安全规范要求；转向系统采用齿轮齿条式转向结构，转向传动比经过适配调整，保证低速越野时的转向灵活性，转向柱设计有溃缩结构，在正面碰撞时能够吸收冲击能量，避免对驾驶员造成伤害。制动系统采用四轮盘式制动结构，前后制动力分配比例经过匹配计算，能够在泥泞、砂石等低附着路面提供足够的制动力，同时避免车轮抱死导致的侧滑风险。从安装边界来看，整车的轮距、轴距、总高、总宽参数均严格适配巴哈赛事的规则限制，车架上预留了动力总成、油箱、冷却系统、线束等附属构件的通用安装孔位，能够适配不同型号的小型内燃动力总成，方便后续的动力选型与改装升级；各运动构件之间预留了足够的运动间隙，避免在悬架全行程跳动、转向打到最大角度时出现构件干涉的问题，整车的最小离地间隙经过校核，能够满足起伏路面、陡坡、浅滩等复杂地形的通过性要求，接近角与离去角的设计也避免了上下陡坡时出现车头、车尾托底的情况。在设计过程中，所有构件的连接方式优先采用螺栓连接与焊接结合的形式，易损部位的安装支架设计为可更换结构，在出现碰撞损坏时不需要整体切割车架即可完成维修更换，降低赛事过程中的维护成本；所有管线的走向都预留了固定点，避免行驶过程中管线晃动磨损导致的故障，同时管线布置远离高温排气构件与运动部件，提升整车的运行可靠性。
