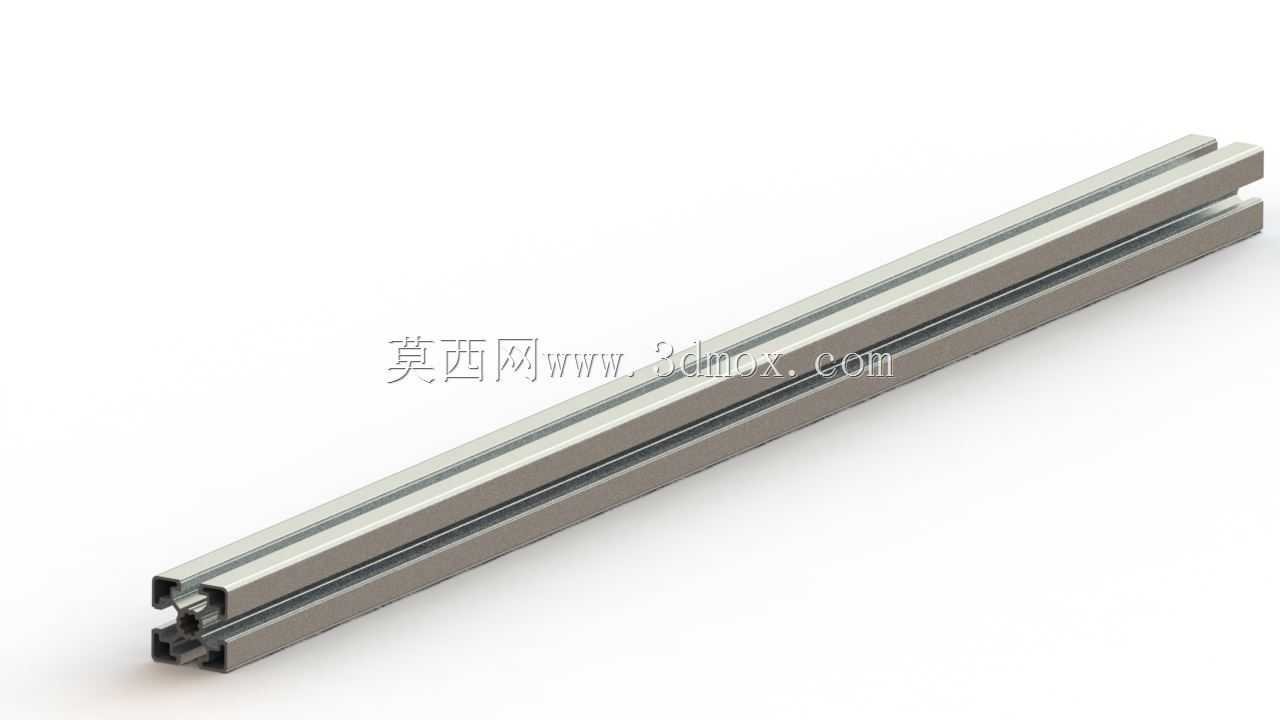

45x45规格工业铝西格玛剖面结构

在非标自动化设备搭建、工业生产线机架组装、检测设备工作台框架的实际项目中，这类45系列西格玛铝型材是应用频次极高的基础结构用材，区别于普通欧标45铝型材，其剖面的槽口结构做了针对性优化，能适配更多快装连接件的安装需求，在设备框架的快速搭建场景中，能大幅减少现场钻孔、焊接的工序量，降低装配作业的人工成本。从实际选型角度看，该型材的截面外轮廓尺寸为45mm×45mm，属于中型承载级别的铝型材范畴，单米重量控制在合理区间，既可以作为小型桌面级设备的主体支撑框架，也能通过多根型材拼接组合，作为中型输送线侧边的承载梁、设备防护栏的主立柱使用，在3C电子组装线、光伏组件检测设备、医药包装生产线的框架搭建中，这类型材的适配性极强，能兼容常规的脚轮、脚杯、连接板、角槽连接件等全套标准配件，不需要单独开模定制连接结构。从剖面结构设计来看，该型材的槽道采用西格玛曲线过渡设计，区别于普通矩形槽的型材，槽道内壁的曲线结构能让T型螺栓在滑入过程中自动找正定位，不会出现螺栓卡滞、偏斜的问题，在装配时不需要反复调整螺栓位置，能有效提升框架的组装效率；同时型材的四个内腔做了加强筋结构设计，在相同米重的前提下，截面的抗弯、抗扭模量比普通平槽铝型材高出15%左右，在承受偏载载荷时，型材的形变量更小，能保证设备框架长期运行的结构稳定性，不会因为长期受载出现框架变形导致的设备对位偏差问题。在安装边界方面，该型材的端面可以直接适配45系列的端盖、脚轮连接法兰，槽口的标准尺寸可以兼容M6、M8规格的T型螺栓，在做框架拼接时，相邻两根型材的垂直连接可以采用内置角槽连接件，连接后不会在型材外表面突出连接结构，整体框架的外观更整洁，同时也不会因为突出的连接件剐蹭操作人员或者设备管线；如果需要在型材上安装钣金门板、亚克力防护板，只需要在槽道内嵌入对应的密封条、压条，就能直接完成面板的固定，不需要额外在型材上打孔攻丝，后期改造调整时，只需要松开螺栓就能调整面板位置，框架的复用性极强。在实际项目应用中，这类型材常被用来搭建设备的主体机架，搭配同系列的4040、4590型材做横梁、侧撑结构，能根据设备的实际尺寸灵活裁切长度，所有连接部位都采用可拆卸的标准连接件，整个框架可以实现完全拆装，在设备搬迁、改造时，能将型材全部拆解后重新组装，不会像焊接钢结构框架那样出现切割报废的问题，材料的重复利用率能达到95%以上。另外，该型材采用6063-T5材质的挤压成型工艺，表面经过阳极氧化处理，在常规工业车间环境下不会出现锈蚀问题，不需要额外做喷漆、镀锌等表面处理，裁切后只需要对端面做简单的去毛刺处理就能直接投入装配，相比传统的方管焊接框架，能省去大量的表面处理工序，缩短设备的生产制造周期。在做三维建模时，这个剖面结构的建模需要重点关注槽道的曲线轮廓尺寸，保证槽道的宽度、深度、曲线过渡半径和实际型材尺寸完全一致，否则在后续做装配仿真时，会出现T型螺栓无法装入、连接件干涉的问题，建模时可以先绘制截面的二维草图，通过拉伸命令生成实体，同时要预留好端面的攻丝底孔位置，方便后续做端盖、连接板的装配配合，在做框架整体装配时，要注意型材拼接的间隙控制，保证连接后的框架整体平面度符合设备安装的精度要求。
