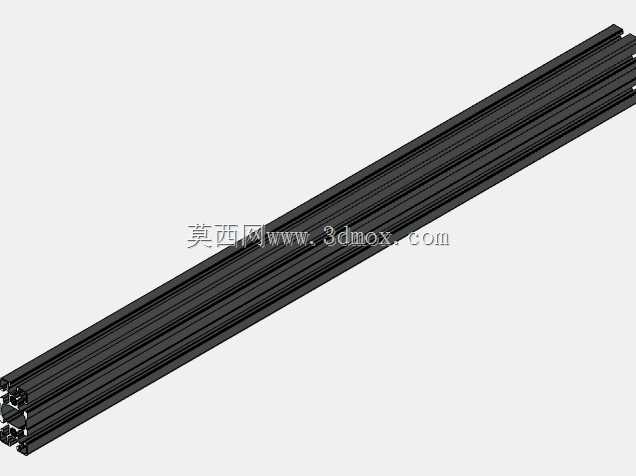

45x90规格工业铝西格玛剖面结构

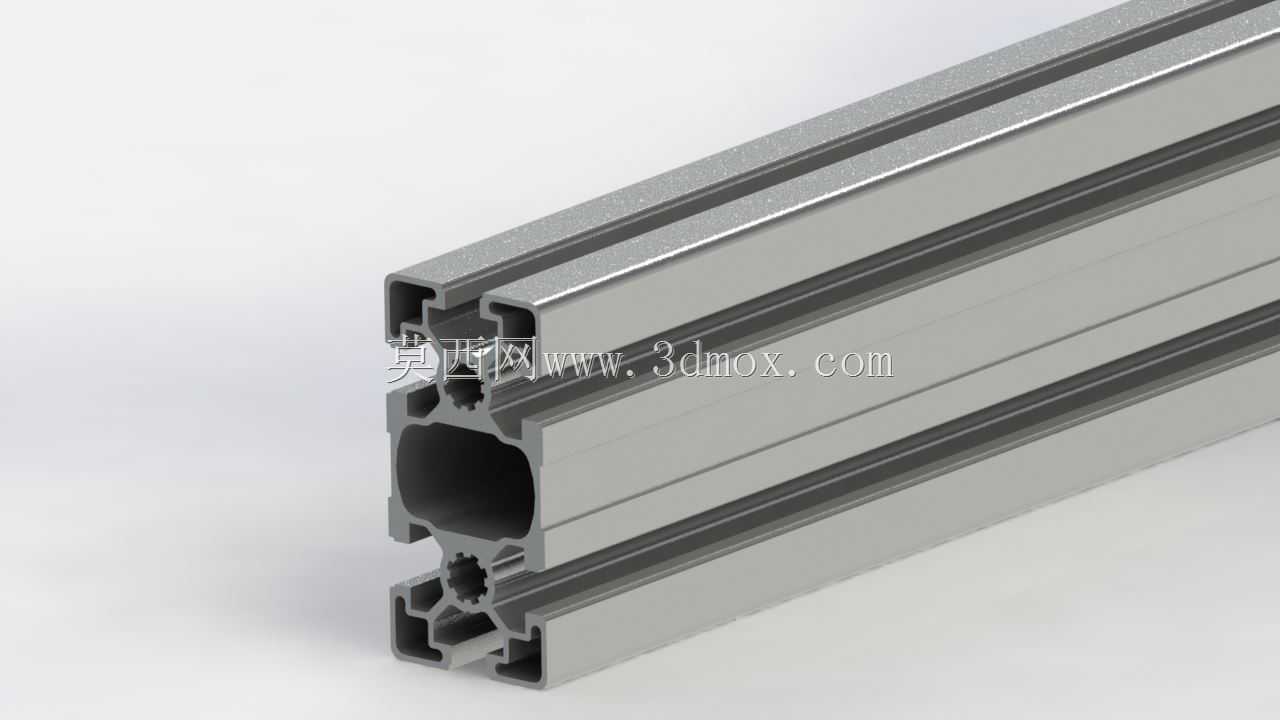

在非标自动化设备搭建、生产线机架组装、检测设备防护围挡、工业工作台框架搭建这类场景里，铝型材的选型直接决定了整套结构的刚性、装配效率与后期改造成本，45x90规格的西格玛剖面铝型材，是中型负载框架结构里应用占比极高的一款型材。不同于普通欧标45系列单槽型材，这款双列槽道的西格玛剖面型材，截面宽度达到90毫米，单侧保留标准45系列的槽道安装尺寸，既可以兼容常规45系列的紧固件、角件、端盖等配件，又凭借加宽的截面尺寸大幅提升了单根型材的抗弯截面模量，在跨度1.2米以内的水平承载场景下，不需要额外加装加强筋就能满足多数中型设备的机架承重需求。从剖面结构来看，这款型材的腔体设计做了针对性的加强，中间的支撑筋将主腔体分隔为两个独立的空腔，既降低了型材的单位米重，又避免了大截面腔体容易出现的受压变形问题，型材四周的槽道采用标准工业铝型材槽宽设计，可适配T型螺栓、弹片螺母等快速安装配件，装配时不需要在型材上额外打孔攻丝，所有连接位置都可以通过标准配件实现无焊接装配，后期如果需要调整框架结构、增减设备安装位，只需要松开对应紧固件就能重新调整位置，不会像焊接钢架构件那样一旦成型就难以改动。这款型材的材料采用6063-T5状态铝合金，经过时效处理后既有足够的结构强度，又具备良好的加工性能，不管是需要锯切定长、铣削安装平面，还是在指定位置钻孔攻丝，都不会出现材料粘刀、变形过大的问题，表面经过阳极氧化处理后，形成的氧化膜层具备不错的耐磨与抗腐蚀能力，在常规车间环境下长期使用不会出现表面锈蚀、掉漆的问题，不需要额外做表面涂装处理，下料后去除毛刺就能直接用于装配。在实际设备选型应用中，这款型材常被用作自动化生产线的主框架横梁、中型设备的底部支撑纵梁、安全防护围栏的主立柱，搭配45系列的轻型铝型材做内部横撑，既能保证整体框架的结构刚性，又能控制整体材料成本。安装边界上需要注意，这款型材的截面外形尺寸为45毫米厚度、90毫米宽度，槽道中心距符合标准45系列型材的安装尺寸，在做框架拼接时，角件连接的位置需要预留对应紧固件的安装空间，垂直拼接时端面上的端面连接板安装孔位，需要和型材腔体的位置避开，避免打孔时打穿型材的支撑筋影响连接强度。另外在做长跨度水平安装时，如果单根型材长度超过1.5米，需要根据实际承载重量计算扰度，必要时在型材腔体内部加装钢制加强衬条，进一步提升承载能力，避免长期负载下出现型材下弯变形的问题。不同于普通矩形截面铝型材，西格玛剖面的槽道位置做了内凹设计，安装配件后螺栓头不会突出型材表面，装配完成后框架外表面保持平整，既方便后续安装防护门板、亚克力挡板等外围配件，也能避免突出的螺栓头在设备运行过程中剐蹭操作人员或者管线，整体装配完成后的外观也更加规整。在三维建模过程中，这个剖面的建模需要严格还原槽道的尺寸、腔体加强筋的位置与厚度，因为很多工程师在做框架设计时，会直接调用型材模型做装配干涉检查，如果剖面尺寸有偏差，后续导出的加工下料尺寸、配件安装位置都会出现错误，直接导致现场装配时出现配件装不上、拼接缝隙过大的问题。建模时还要注意型材端面的垂直度公差，实际生产中铝型材的锯切端面会有微小的垂直度误差，但在三维模型中需要按照理想尺寸建模，同时预留出0.2到0.5毫米的装配调整间隙，方便现场安装时调整框架的整体平面度。这类铝型材的应用场景还覆盖了物料周转车的主框架、设备检修平台的支撑骨架、实验室测试台的台面支撑等领域，凭借模块化装配的特性，能大幅缩短整套设备的生产组装周期，不需要专业的焊接工人，普通装配人员经过简单培训就能完成整套框架的搭建，相比传统的方管焊接框架，整体装配效率能提升60%以上，后期维护改造的成本也更低。
