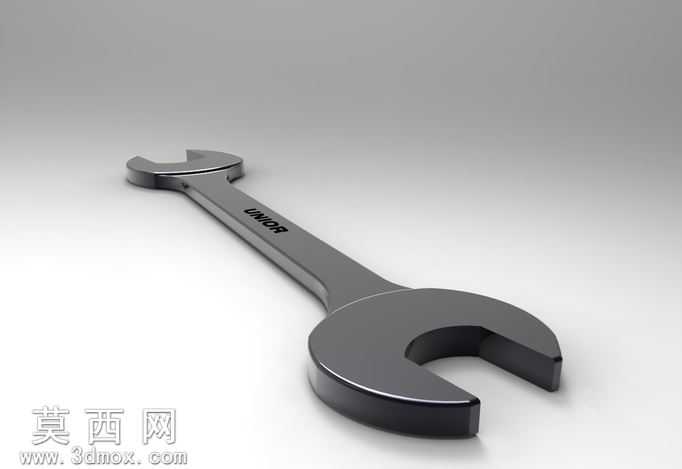

UNIOR双头开口扳手高精度三维建模作品

本作品为UNIOR品牌双头开口扳手的三维数字模型，建模过程严格遵循实物测绘的尺寸比例，在主流三维建模软件中完成全参数化构建，确保模型1:1还原实物的结构特征与外观细节。建模初期先完成基准面的搭建，以扳手的长度方向为核心基准轴，分别定位两端开口的中心位置，先绘制扳手整体的轮廓草图，对扳手杆身的过渡圆弧、两端开口的夹持轮廓进行精准约束，保证两端开口的尺寸符合对应标准紧固件的夹持规格，杆身的厚度变化、边缘的倒角细节都通过草图特征逐一实现，避免出现非参数化的碎面问题。模型的实体构建阶段，采用凸台拉伸完成主体基础形态后，对两端开口的夹持工作面做细微的拔模角度处理，还原实物开口处便于卡入紧固件的工艺设计，同时对扳手所有棱边做等半径圆角处理，匹配五金工具冲压成型后的边缘钝化特征，避免模型出现尖锐直角不符合实物工艺的问题。材质与渲染环节，为模型赋予哑光合金钢材质，调整材质的金属粗糙度、反射参数，还原锻造扳手表面的磨砂金属质感，杆身表面的品牌标识采用浮雕贴图方式实现，模拟实物激光打标或压印的标识效果，渲染时采用柔和的工作室光源，从多个角度打光突出扳手的金属质感与轮廓线条，避免出现过强的反光遮挡结构细节。结构设计上，该双头开口扳手两端为不同规格的开口夹持结构，可适配两种不同尺寸的六角头或方头紧固件，杆身采用平直的等强度设计，在保证整体结构刚性的前提下控制整体重量，符合手动紧固工具的人机工程需求，模型的所有结构特征都可编辑，支持后续的工程图导出、装配模拟、结构受力分析等拓展应用，能够用于五金工具产品展示、装配教学演示、虚拟维修场景搭建等多种场景。
