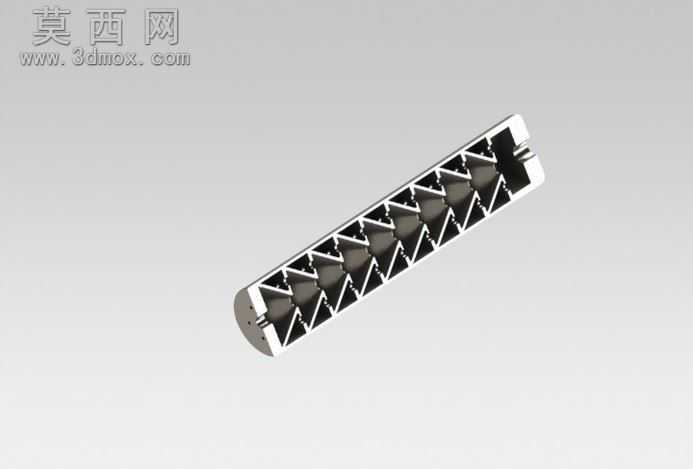

步枪消音器内部挡板结构三维模型

本模型为步枪配套消音器的内部结构三维建模作品，完整还原了间隔式挡板消音腔体的核心构造，建模过程中以消音原理为核心设计依据，先通过参数化建模确定消音器的整体外轮廓尺寸，采用圆柱基体作为整体承载结构，两端预留与枪械枪口对接的安装定位结构，保证装配时的同轴度与连接稳定性。内部腔体设计采用等距排布的三角形镂空挡板结构，每一块挡板都通过阵列特征完成精准定位，相邻挡板之间预留出尺寸一致的膨胀腔室，挡板上的镂空通道采用错位排布设计，让火药燃气在腔室内经过多次折返、膨胀、减速，逐步消耗燃气的动能与压力，从而实现降低枪口噪音、削弱膛口冲击波的作用。建模过程中对每一块挡板的壁厚、倾斜角度、镂空尺寸都做了参数化约束，既保证结构的合理性，也方便后续根据不同口径、不同消音需求做参数调整。模型的材质渲染区分了内外结构，外壳采用哑光金属材质模拟真实消音器的合金钢外壳质感，内部挡板做了金属哑光处理，清晰展现内部的腔室排布逻辑，没有多余的装饰性结构，完全围绕消音功能做结构设计。整体结构采用简单有效的间隔挡板设计思路，没有复杂的异形曲面，所有特征都可通过常规机械加工工艺实现，挡板与外壳之间采用过盈配合的装配逻辑，保证结构强度的同时简化装配流程，模型完整展现了这类消音器的核心工作结构，能够直观呈现消音过程中燃气的流动路径与腔体作用逻辑，可用于枪械原理演示、消音结构设计参考、军事装备科普等场景，结构细节完整，尺寸比例协调，清晰展现了间隔式挡板消音结构的设计巧思。
