钢结构大辊床热处理炉原型三维设计

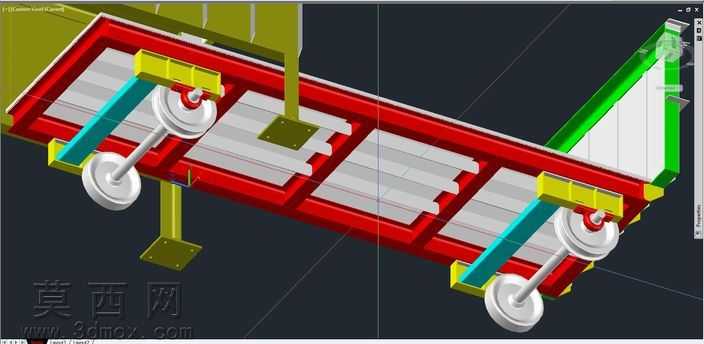

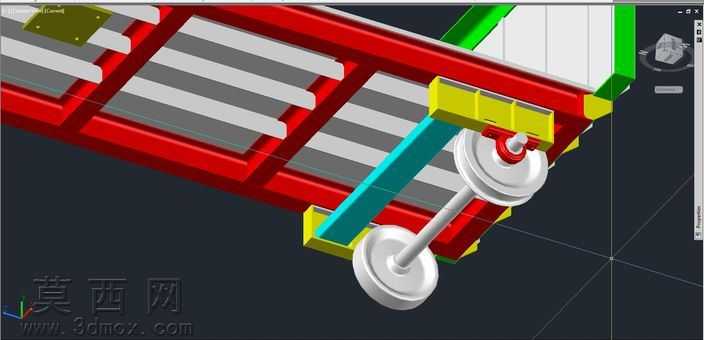

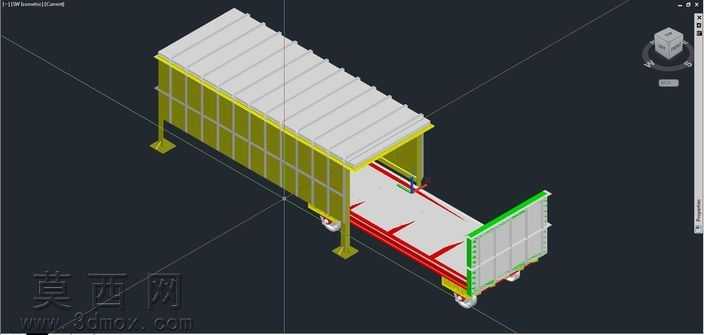

本作品为适配大重量碎料承载需求的热处理炉配套大辊床原型三维设计，整体采用全钢结构作为核心承载框架，建模过程中严格遵循工业热处理设备的载荷设计规范，先完成主体框架的基准定位搭建，以红色涂装的长箱型主梁作为核心承载基体，主梁采用多段拼接的箱型截面设计，每段主梁内部预留辊道安装位，保证框架整体的抗扭、抗弯性能适配重载碎料的长期加载需求。辊系组件建模时，对两端的支撑轮组做了精细化结构还原：白色的重载辊轮采用高耐磨材质参数设置，搭配银灰色的辊轴与青蓝色的支撑臂，支撑臂与主梁之间通过黄色的定位连接座实现刚性固定，连接座处预留安装调节余量，可根据实际生产中的辊道磨损情况做高度微调，保证辊面的水平度一致。框架侧面设置绿色的侧挡护结构，避免输送过程中碎料从辊道侧边掉落，框架底部设置多组黄色的落地支撑脚，支撑脚底部带有安装固定板，可通过膨胀螺栓与车间地面做刚性固定，保证设备运行过程中的整体稳定性。材质渲染阶段，针对不同部件的实际工业用材做了区分设置：主体承载框架采用热轧型钢的哑光红漆材质，还原工业设备的防护涂装效果；辊轮表面做了金属抛光质感处理，体现高耐磨工作面的材质特性；支撑臂采用工程结构件的青蓝色涂装，连接座与支撑脚采用醒目的黄色警示涂装，侧挡护采用亮绿色的防护栏材质，不同部件的材质色彩区分清晰，既符合工业设备的安全配色规范，也能让查看者快速区分不同功能模块的结构边界。设计思路上，该辊床作为热处理炉的配套输送载体，充分考虑了碎料装载的特殊性：辊道间距经过反复参数校核，避免小尺寸碎料从辊缝掉落，同时保证辊道转动过程中的输送顺畅性；整体框架的载荷冗余量按照常规热处理碎料最大装载量的1.5倍设置，避免长期重载使用出现结构变形；所有连接部位均采用标准化的紧固件装配设计，方便后期的设备维护与易损件更换，整体模型完整还原了钢结构大辊床的全部装配关系与结构细节，可作为热处理生产线配套输送设备的设计参考原型。
