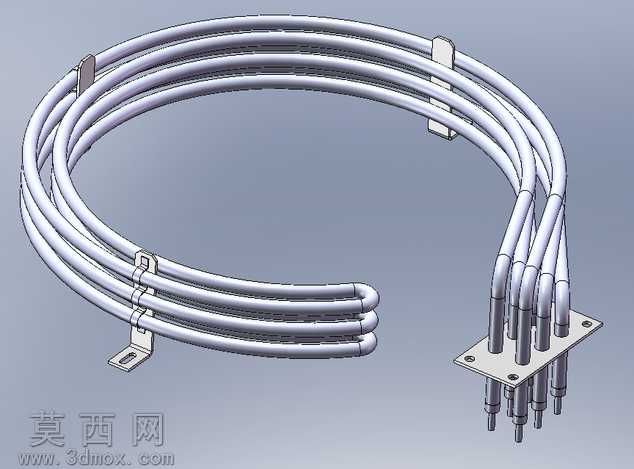

三回路环形浸入式电加热元件三维结构

本模型为三回路环形浸入式电加热元件，采用三维参数化建模完成整体结构搭建，建模过程中首先梳理加热元件的功能逻辑：该元件用于液体介质的浸入式加热，需保证加热管与待加热介质的充分接触，同时兼顾安装固定的可靠性与接线端的防护合理性。建模起始阶段先绘制环形排布的中心路径，根据加热功率需求确定三组独立加热回路的盘管曲率、圈数与排布间距，三组盘管呈同心环形层叠布置，每根加热管采用等径金属管材建模，通过扫掠特征生成连续的弯管结构，在盘管末端统一做90度弯折处理，将所有管端汇集至方形安装法兰的对应安装位。安装法兰采用带安装孔的方形板材建模，每个管端与法兰的配合位置做密封贴合结构处理，保证安装后加热腔与接线端的隔离。盘管外侧设置三处固定卡扣，分别位于环形盘管的不同方位，卡扣采用带安装脚的金属冲压件结构，建模时通过钣金特征生成卡扣的弯折形态与安装孔，卡扣与盘管外壁做贴合约束，避免加热过程中盘管受流体冲击产生形变位移。材质渲染阶段，加热管主体赋予哑光金属不锈钢材质，还原加热管表面的金属磨砂质感，安装法兰与固定卡扣赋予亮面镀锌金属材质，区分不同部件的表面处理工艺，接线端的金属接头赋予抛光金属材质，突出接线部位的导电属性。结构设计上，三组独立回路可实现分级功率控制，环形盘管的排布方式能够在有限安装空间内最大化换热面积，弯折处的圆角处理完全符合金属管材的弯折加工工艺要求，避免出现加工死皱影响管材强度，法兰与盘管的连接位置预留密封件安装位，满足承压使用的密封需求，固定卡扣的安装脚预留螺栓安装孔，可直接适配设备内部的安装点位，整体结构完全符合浸入式电加热器的生产加工与装配逻辑，可直接用于加热设备的结构验证、装配干涉检查与生产工艺参考。
