中世纪复古轮式投石弹射装置设计

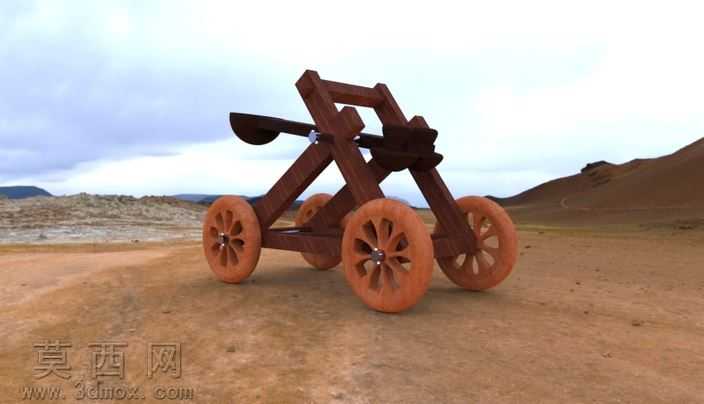

本作品为中世纪风格轮式弹射装置的三维建模设计，整体还原了古代投石战车的经典结构特征，建模过程中以SolidWorks为核心工具完成全参数化零件搭建与装配约束，确保各部件的运动逻辑符合真实机械原理。建模阶段首先对整体框架进行基准定位，采用木质桁架结构作为主体承载部分，通过多段矩形截面杆件的交叉拼接、榫卯式配合约束搭建出稳定的三角支撑主架，主架连接处预留了枢轴安装位，用于承载抛射臂的旋转运动副，所有杆件的倒角、边缘磨损细节都通过特征编辑完成还原，避免生硬的直角结构破坏复古质感。行走部分采用四个大直径辐条式木轮，建模时单独绘制轮缘、辐条、轮毂的独立零件，通过圆周阵列完成轮体装配，轮轴与主架底部的轴套采用间隙配合约束，还原真实轮组的转动特性，轮面添加了细微的凹凸纹理模拟木质车轮的使用磨损痕迹。核心抛射结构部分，抛射臂采用变截面杆件设计，末端设置勺状弹托结构，弹托曲面通过放样特征生成，贴合抛射物的承载弧度，抛射臂与主架的枢轴位置添加了扭力结构的简化建模，还原弹射装置的动力传递逻辑，抛射臂前端设置有锁止结构的细节建模，对应真实装置的待击发锁定功能。材质与渲染阶段，主体框架与轮组采用做旧深棕木质材质，调整材质的粗糙度、纹理凹凸参数模拟实木的纹理走向与长期使用的风化质感，金属枢轴、连接件部分采用暗铁材质，添加轻微锈迹与磨损高光，还原古代金属部件的氧化特征；场景渲染时采用荒漠户外环境，搭配阴天漫射光照，调整阴影柔度与环境反射强度，让装置的木质质感与金属细节得到自然呈现，整体渲染角度选择前侧45度视角，完整展示轮组、主架、抛射臂的整体结构比例，同时通过地面的投影强化装置的体量感。设计过程中重点考量了结构的合理性，所有部件的连接位置、运动行程都经过干涉检查，确保抛射臂的摆动范围不会与主架、轮组产生碰撞，整体比例参考了中世纪留存的弹射器史料记载，在还原复古外观的同时保证机械结构的逻辑自洽，既可以作为古代兵器复原的展示模型，也可用于机械结构教学的演示案例。
