多向锁止式球形收纳益智拼插结构

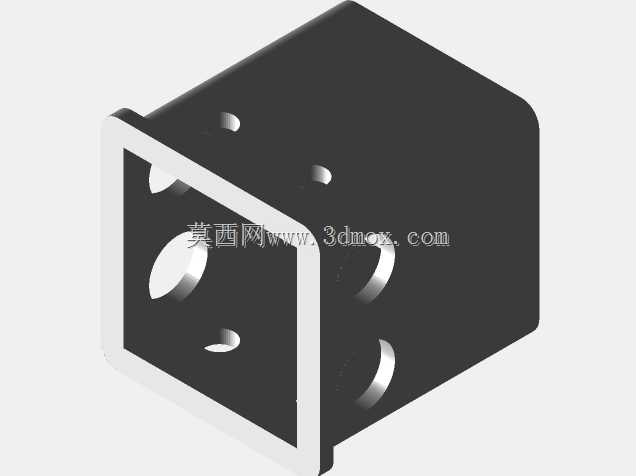

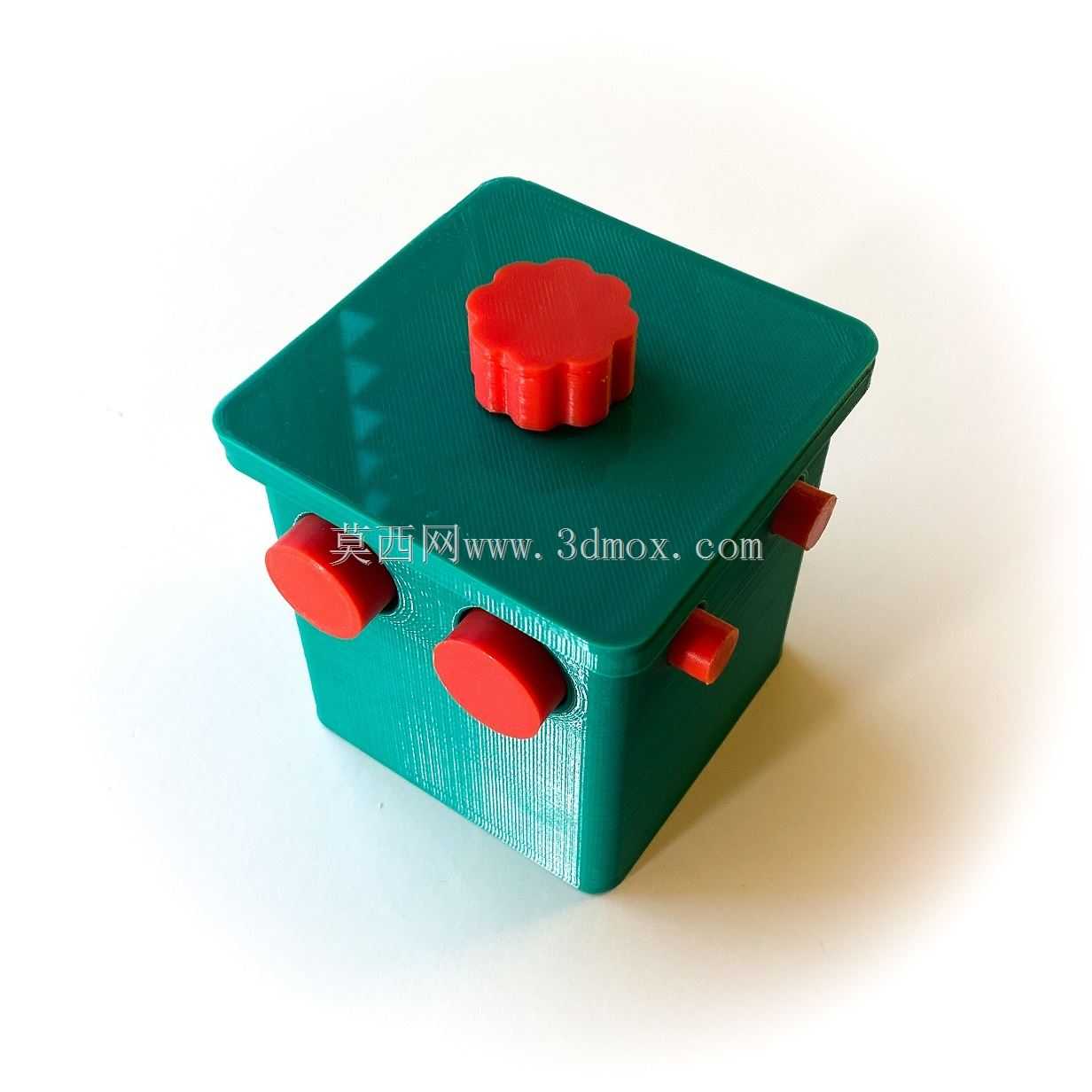

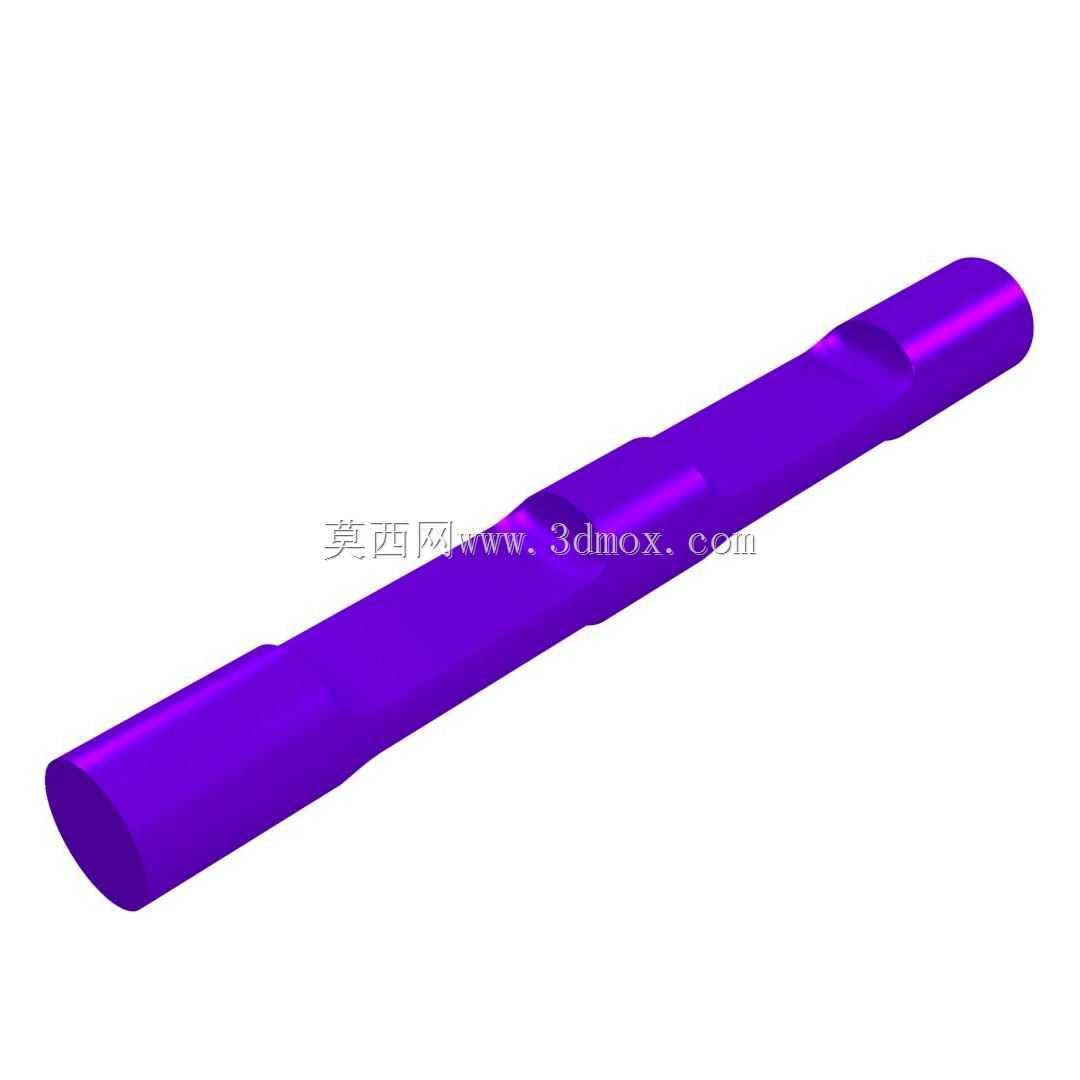

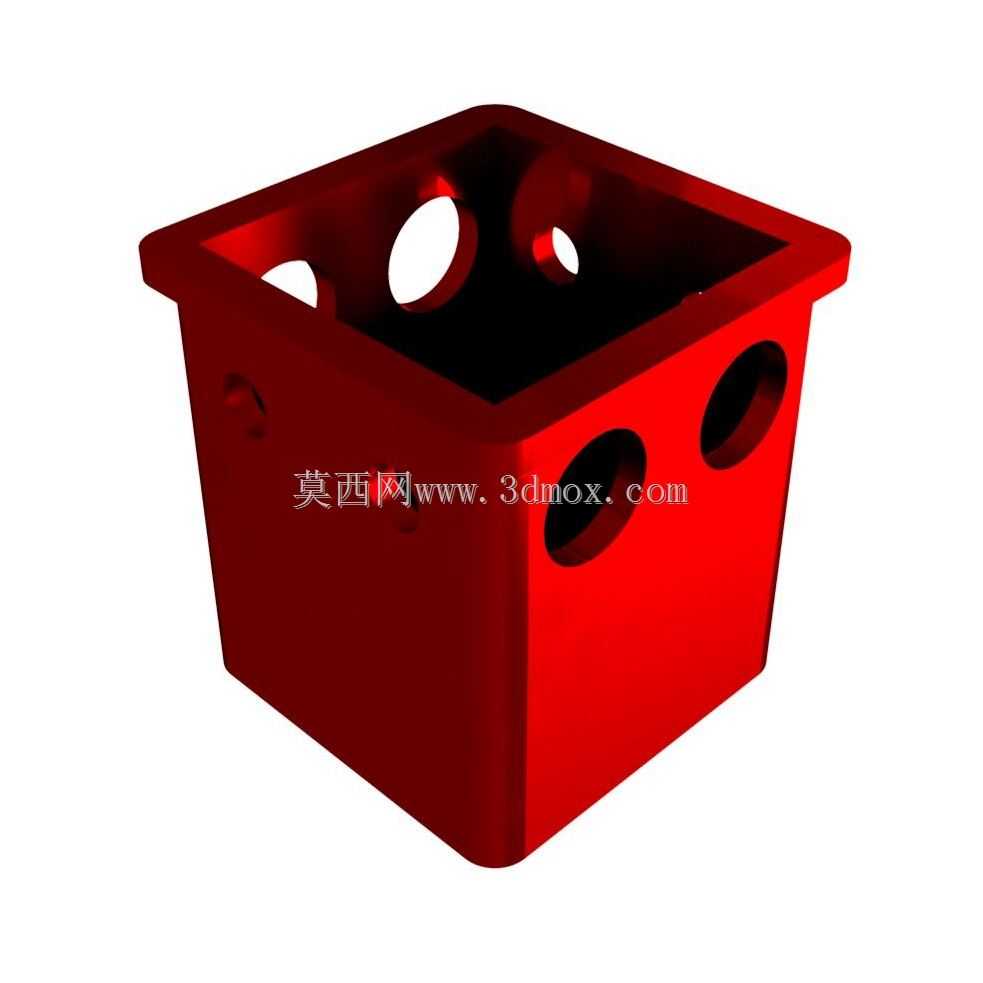

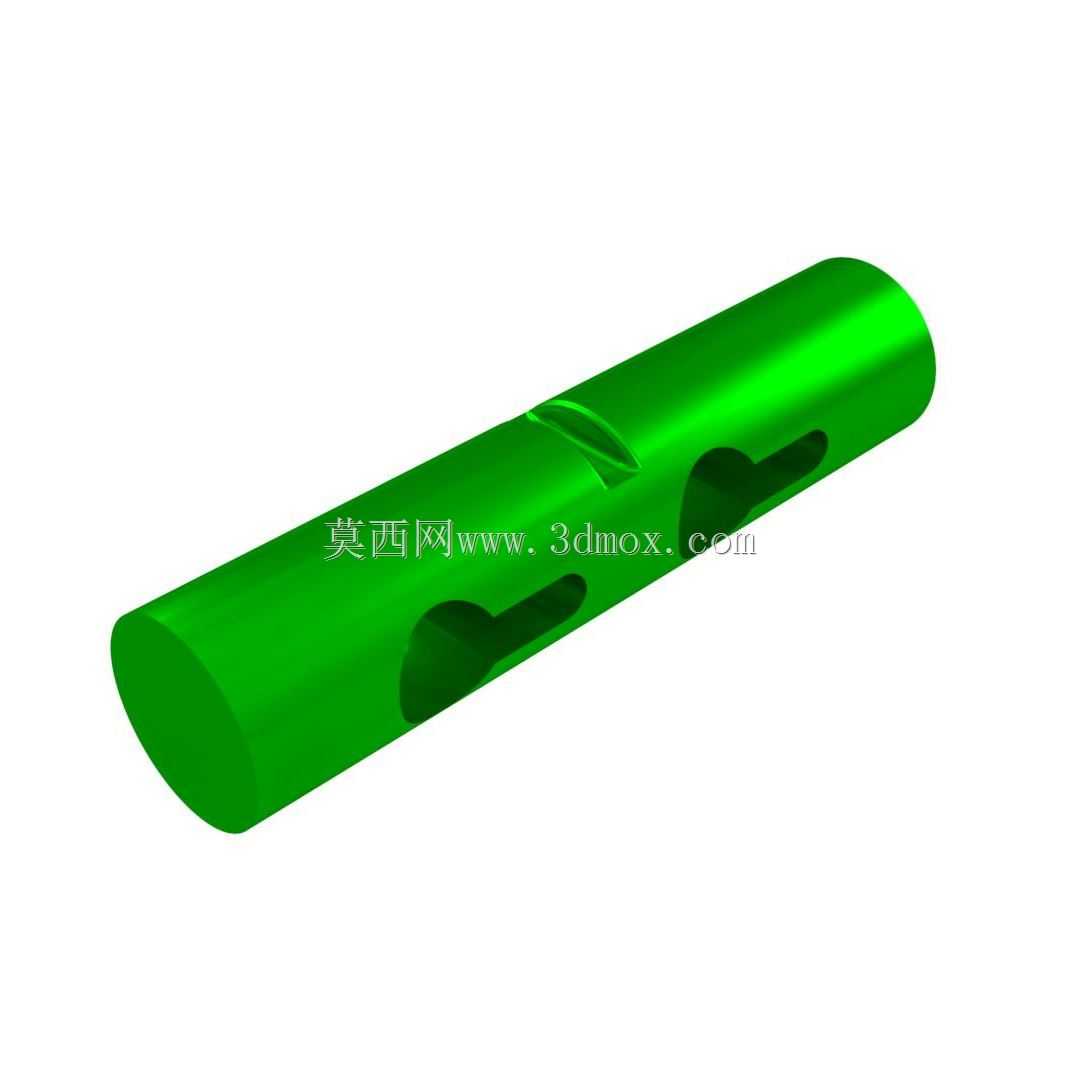

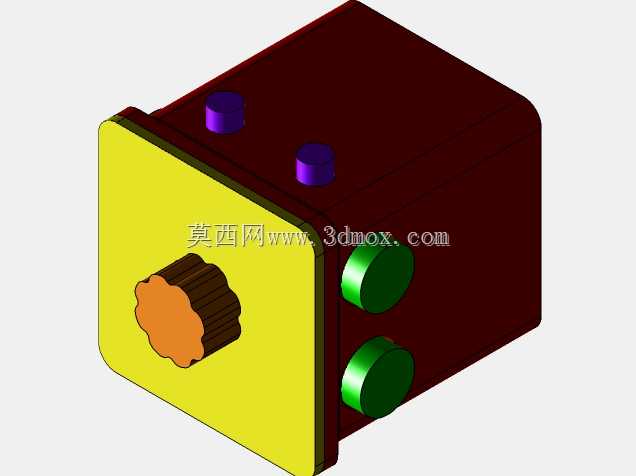

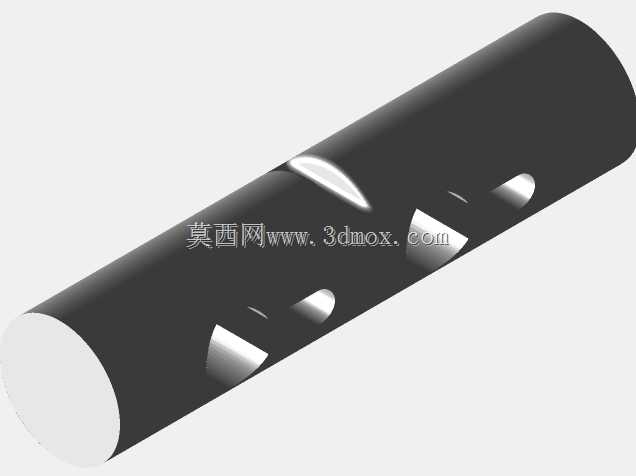

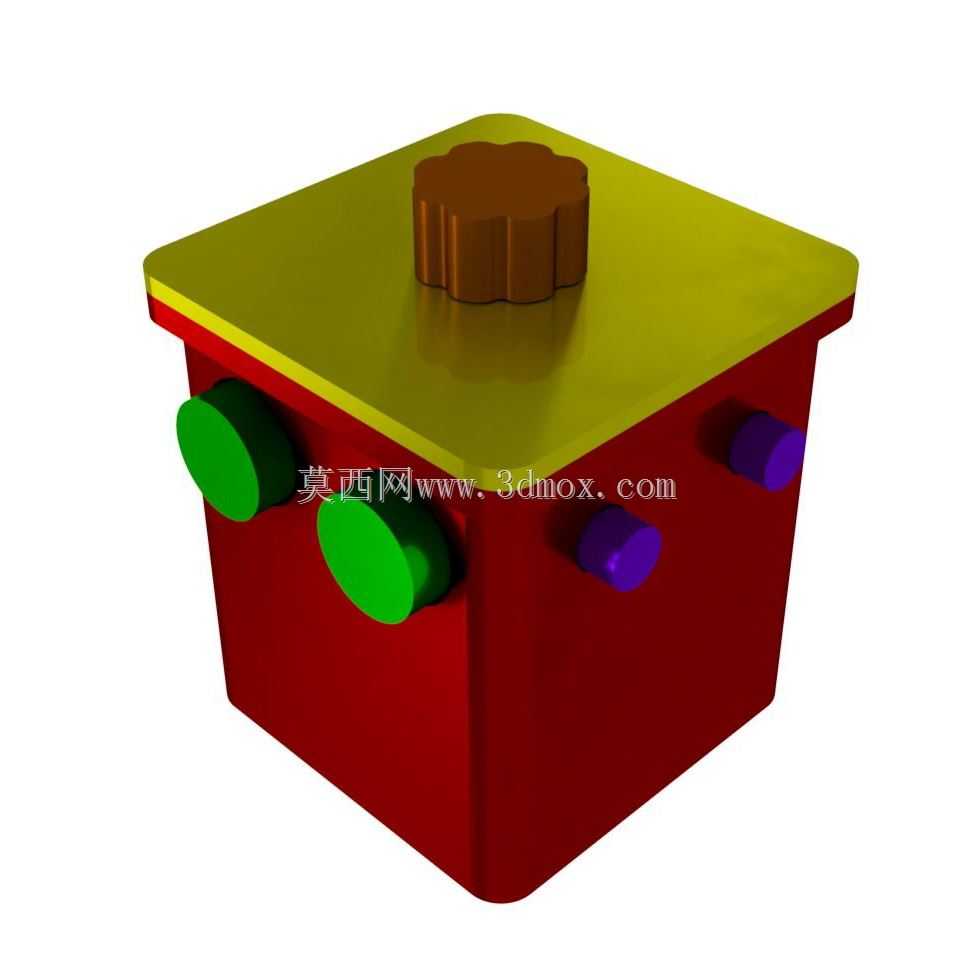

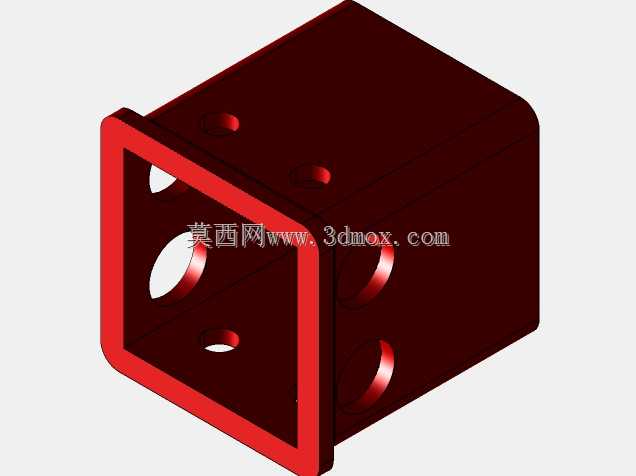

　　这类多向锁止拼插结构，最初的设计落点是面向益智玩具领域的机械解谜类产品开发，同时其锁止逻辑也可拓展应用于小型便携设备的快拆收纳舱、工装夹具的快速定位模块等工业场景，核心是通过多方位的插销联动实现内部构件的位置锁定，只有按特定顺序触发各侧的锁止件，才能解除整体约束取出内部的球形拼合组件。从结构设计逻辑来看，整体外壳采用方正的立方体构型，一方面是为了在桌面摆放时具备足够的稳定性，不会因为操作过程中的按压力度出现滑移，另一方面规整的外表面也方便布置不同方向的锁止按键，六个立面中除了顶面设置主旋钮式锁止件，其余四个侧立面分别布置不同行程的圆柱状插销，每个插销的伸出长度、卡接槽位都做了差异化设计，避免出现误操作就能解锁的情况，

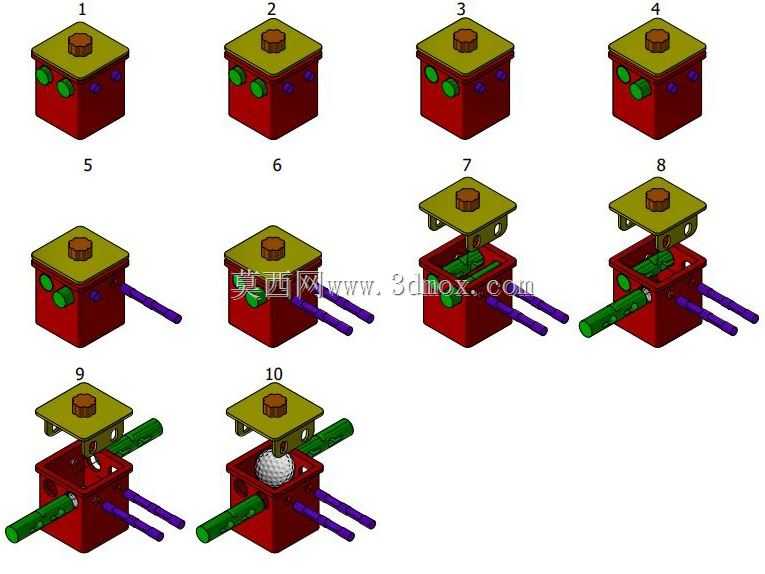

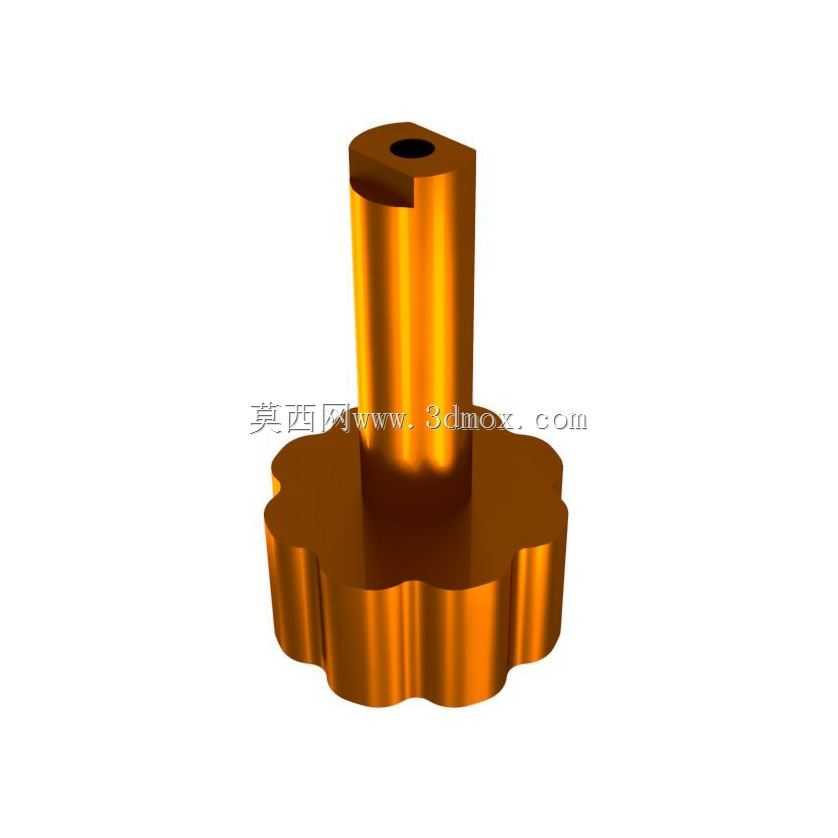

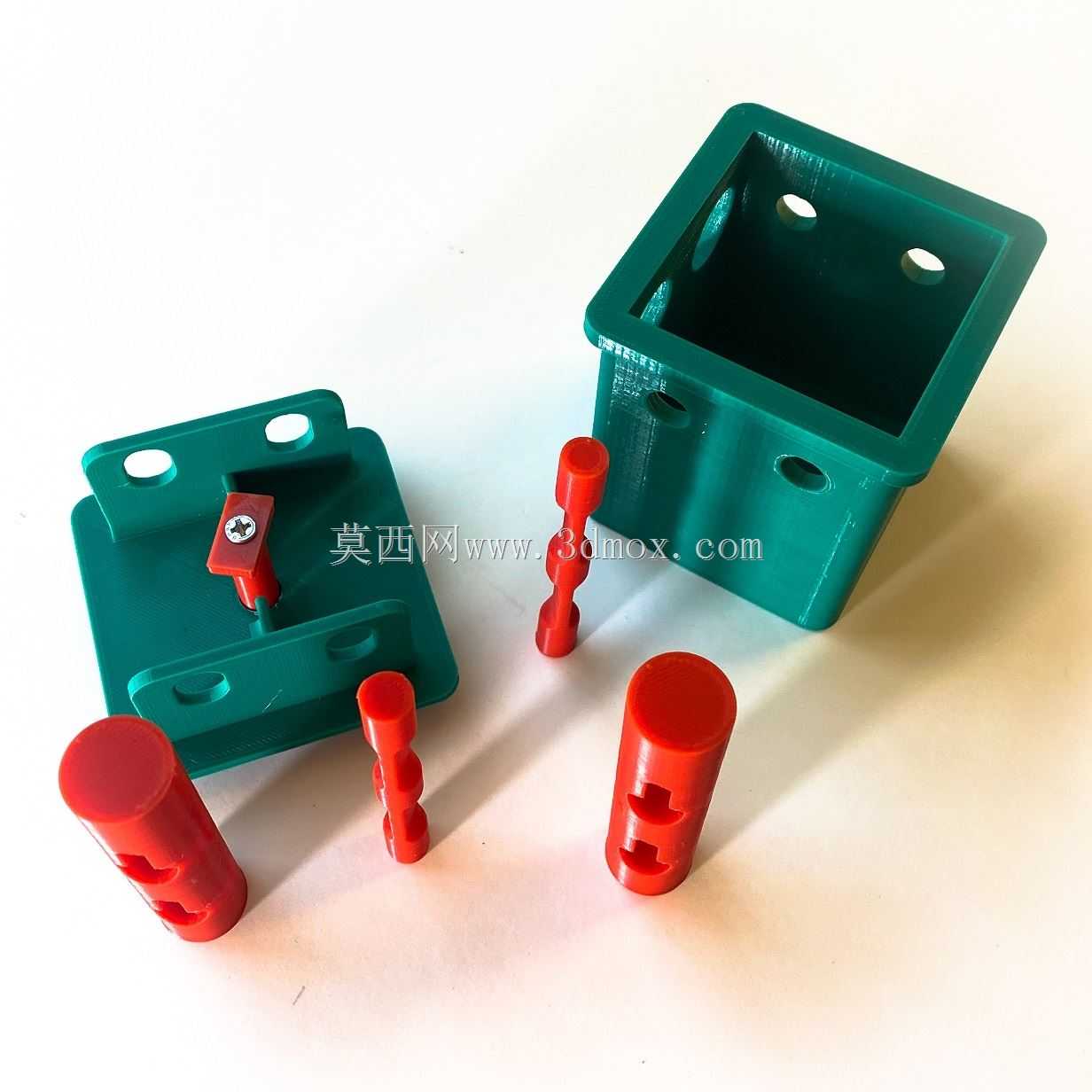

　　保证解谜过程的逻辑严谨性。在尺寸边界的考量上，整体外壳的边长控制在单手握持可完全覆盖的范围，侧方插销的突出高度不超过15mm，既保证按压操作时有足够的施力空间，又不会因为突出过多导致存放时出现磕碰断裂，顶面的花型旋钮做了圆弧倒角处理，边缘的齿形结构完全贴合指腹的按压旋转触感，旋转行程设置为90度即可完成主锁的启闭，避免多余的空程影响操作手感。内部的球形拼图组件采用分块拼接设计，每一块拼件的卡接位点都和外壳上的插销位置一一对应，当任意一个侧方插销处于伸出状态时，都会卡入对应拼件的限位槽内，限制球形组件的整体转动与取出，只有按照预设的顺序依次按动侧方插销、旋转顶面旋钮解除所有约束，才能将内部的球形拼合体完整取出，

　　这种联动锁止的设计没有采用额外的弹性件，完全依靠塑料件本身的结构形变与公差配合实现卡接，在3D打印快速成型场景下可以直接一体打印装配，不需要额外的紧固件连接。从实际应用的拓展性来看，这套锁止结构的核心逻辑可以直接移植到小型工具盒的锁扣设计上，替换掉传统的卡扣结构，提升收纳盒的开启趣味性，也可以用于工业现场的小型样件展示台，通过锁止结构避免展示样件被随意取出，同时规整的立方体外壳可以根据实际安装需求在底面加装固定孔位，适配工作台面的螺丝固定或者导轨挂载需求。在结构细节处理上，所有插销与外壳的配合面都做了0.2mm的间隙预留，保证滑动过程中不会出现卡滞，插销的尾部做了限位凸台，避免按压力度过大将插销直接推出外壳脱落，

　　顶面旋钮的下方设置了环形定位槽，和外壳顶面的凸环配合，保证旋转过程中不会出现径向窜动，内部容纳球形组件的型腔做了球面适配，和球形拼合体的外轮廓保持1mm的均匀间隙，既不会因为间隙过小导致转动卡涩，也不会因为间隙过大出现拼合体晃动产生异响。这类结构在设计过程中需要重点考量各锁止件的行程干涉问题，每一个插销的运动路径都要和其他锁止件的运动路径做避让校核，避免出现某一个插销动作时被其他构件挡住的情况，同时所有的棱角位置都做了R2以上的圆角处理，既提升手持操作的触感，也能有效降低3D打印过程中的应力集中问题，避免构件在反复按压、旋转的过程中出现断裂。
