阿基米德四通道缆绳传动轮组结构

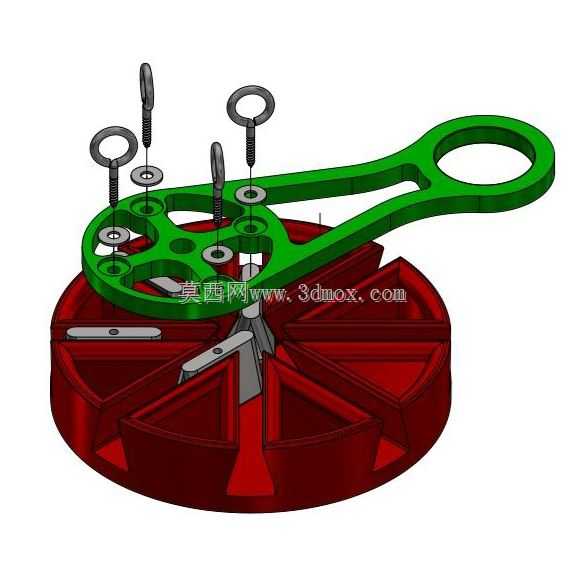

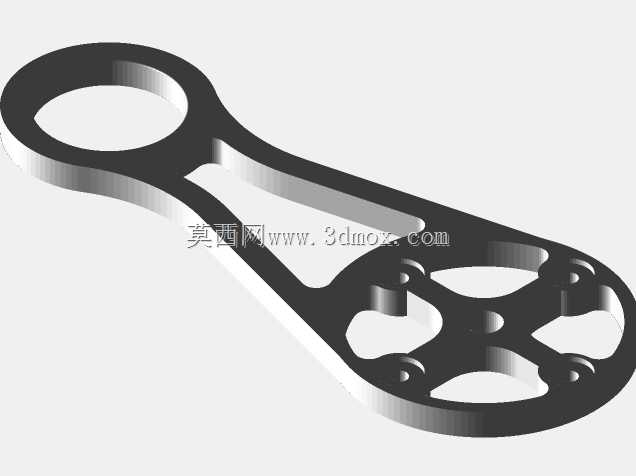

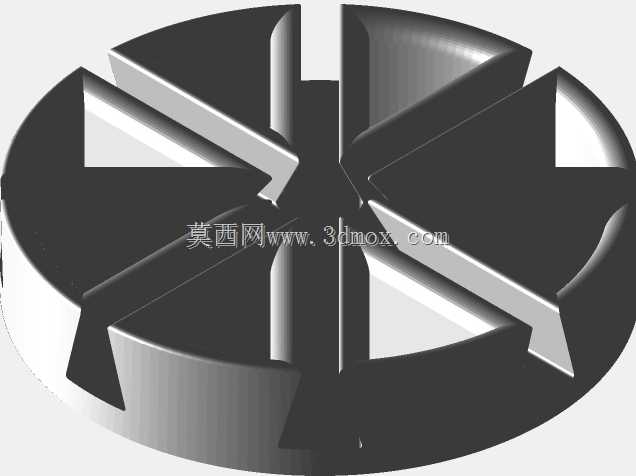

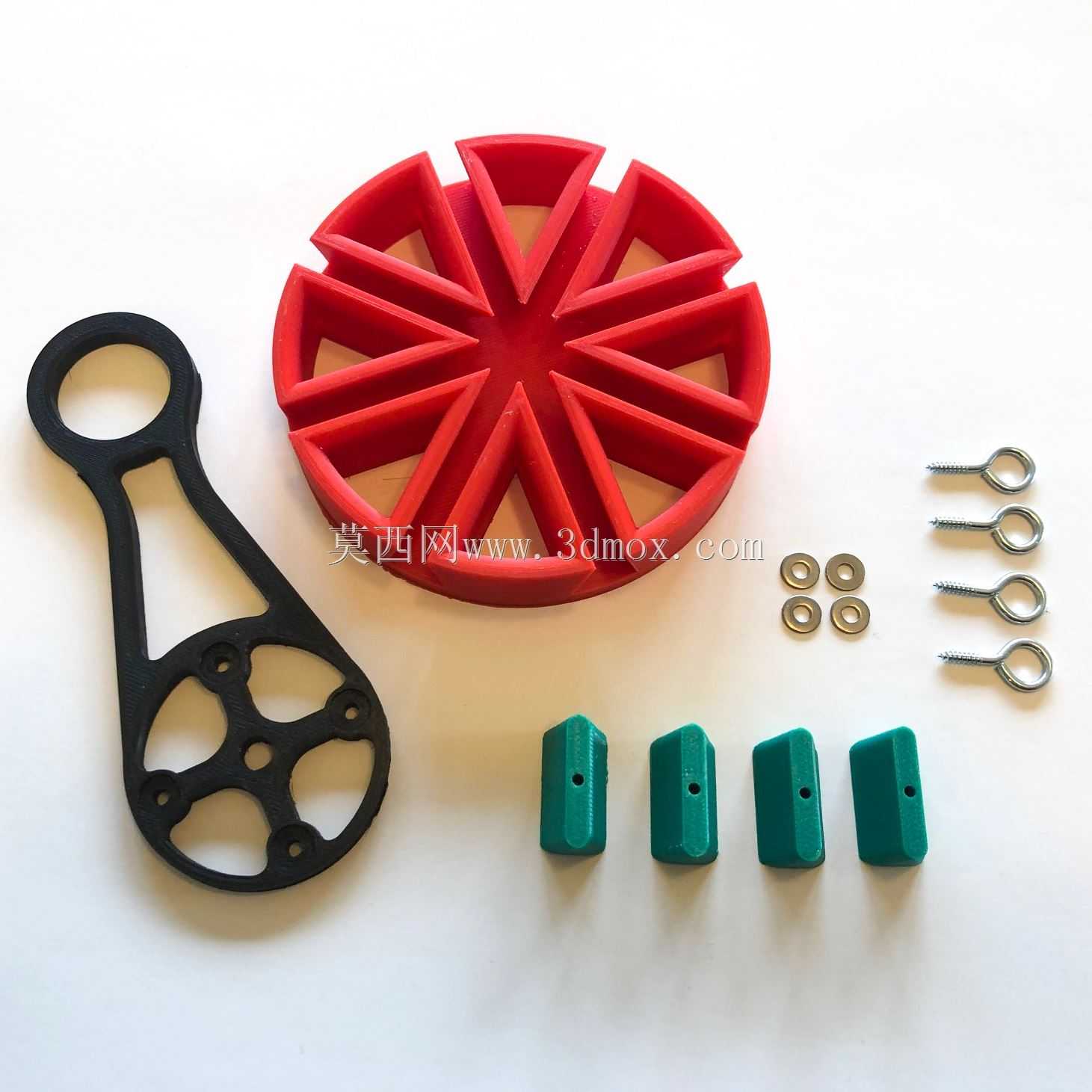

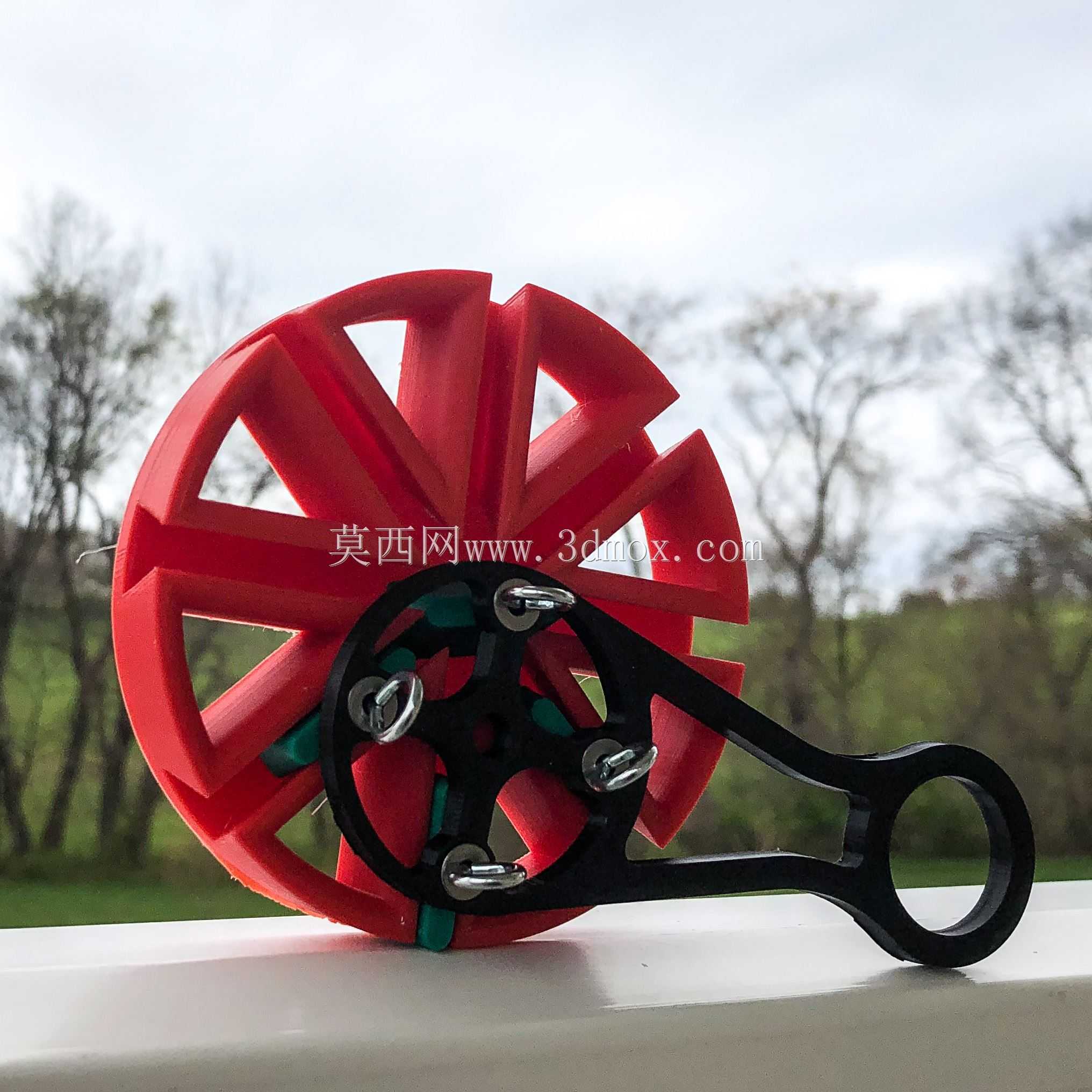

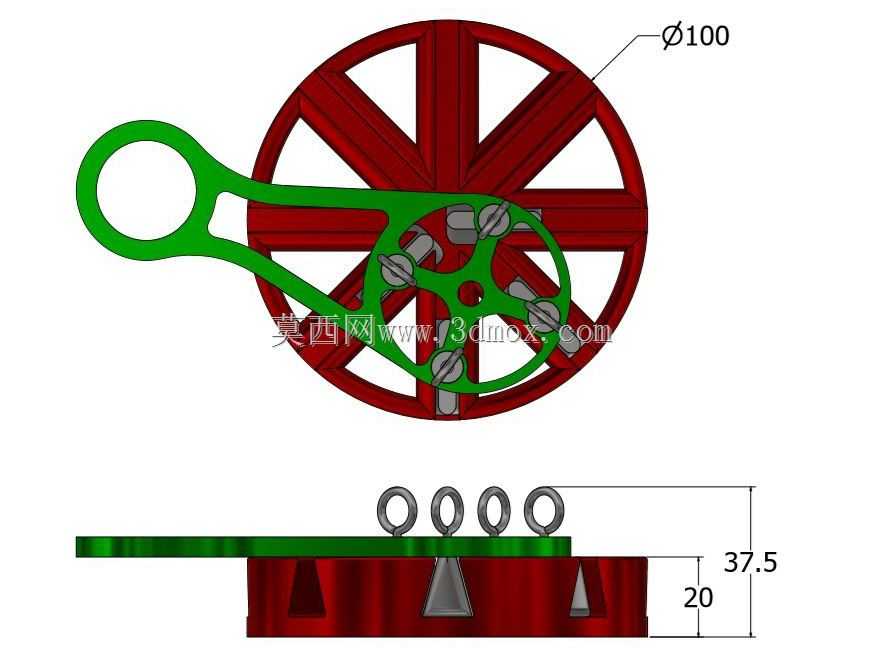

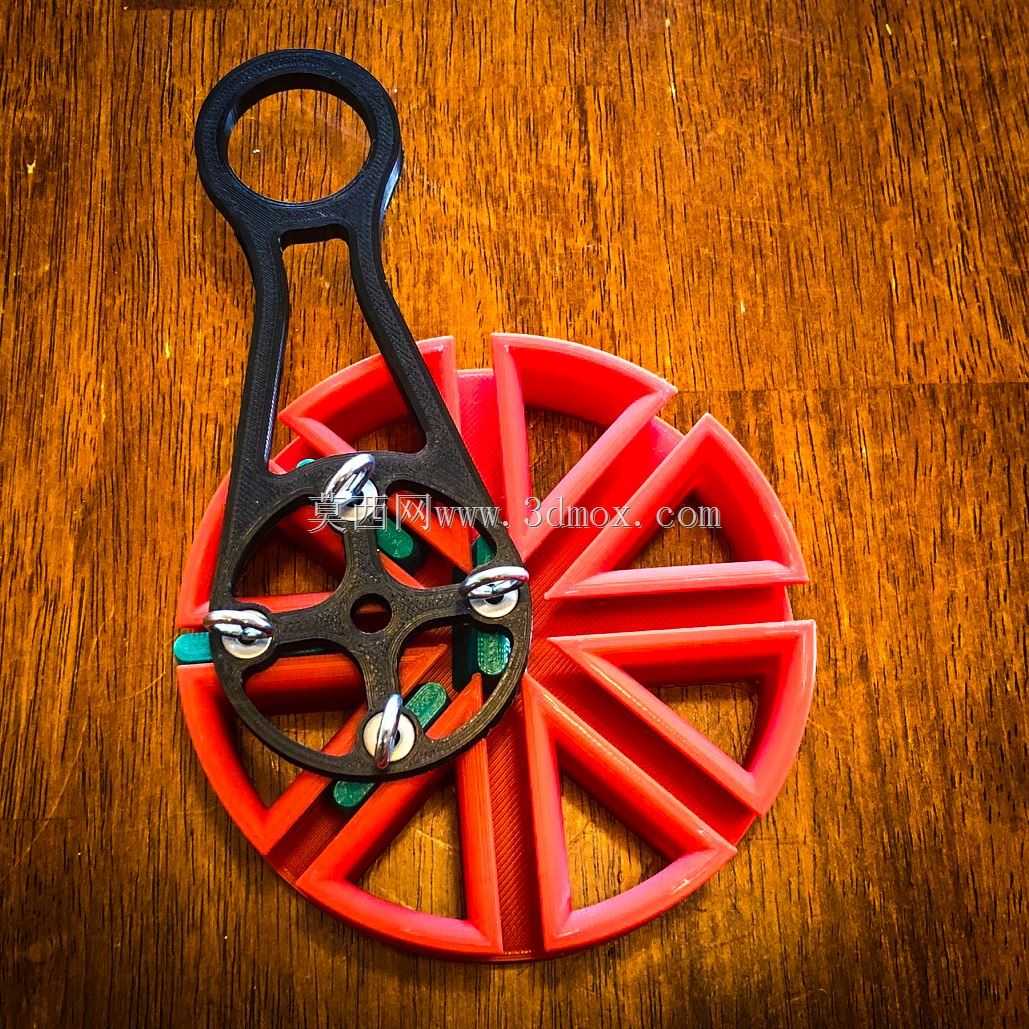

该绳驱轮组结构基于阿基米德螺旋线槽型设计，核心应用场景覆盖小型物料输送缆线换向、桌面级机械装置绳驱传动、教学演示机械原理展示等领域，区别于常规定滑轮仅改变绳向的功能，四通道的线槽布局可同时容纳四根独立缆绳完成同步收放动作，单根缆绳的走线路径完全贴合轮体径向分布的螺旋槽面，传动过程中缆绳不会出现相邻绳体干涉、跳槽脱轨的问题。从实际使用功能来看，该轮组搭配的黑色手持操作架可作为手动驱动端，架体上的三个金属压销刚好嵌入轮面的对应定位槽内，转动操作架时即可通过销体与槽位的啮合带动红色轮体同步转动，每转动固定角度即可完成对应通道缆绳的定量收卷，无需额外设置棘轮止逆结构，依靠槽位与压销的配合间隙即可实现小角度的传动锁止，适配手动操作时的停顿、换向需求。设计层面上，轮体的线槽采用等深等宽的放射状布局，从轮心向外延伸的槽壁厚度均匀，既保证了3D打印成型时的壁厚一致性，避免打印过程中出现填充不均、翘曲变形的问题，也让缆绳在槽内滑动时的摩擦阻力保持恒定，不会因为槽深变化出现卡滞、磨损加剧的情况。操作架的环形手持端做了大圆角过渡处理，握持时的受力点均匀分布在掌部，架体与轮体接触的支撑面做了微凸的耐磨处理，长期转动摩擦也不会出现接触面过度磨损导致的间隙过大问题。安装边界方面，轮体中心预留了标准的轴孔位，可适配直径6mm的通用光轴作为转动支撑，轴孔周边的三个定位孔与操作架的压销位置完全对应，安装时无需额外做对位标记，直接将压销卡入定位孔即可完成装配，轮体的最大外圆直径控制在120mm范围内，操作架的总长度不超过150mm，整体结构的安装占用空间极小，可直接嵌入小型桌面设备的内部框架中，不需要额外预留过大的操作避让空间。在实际工况适配中，该轮组可承受单根缆绳5kg以内的拉力，四通道同步受力时整体结构的形变量不超过0.2mm，完全满足小型轻载传动场景的使用需求，线槽的边缘做了0.5mm的圆角倒角，避免缆绳长期与槽口硬摩擦出现断丝、磨损过快的问题，操作架与轮体的接触位置预留了0.1mm的装配间隙，既保证转动时无卡顿，也不会出现过大的旷量影响传动精度。不同于常规的多槽滑轮需要搭配独立的压绳轮防止脱绳，该结构的阿基米德线槽本身带有导向限位作用，缆绳在收放过程中会顺着螺旋槽的走向自动归位，即使缆绳出现小幅的松垮也不会脱离槽位，大幅简化了配套的辅助结构，降低了整体装置的装配复杂度。
