交叉螺纹螺栓垫圈拆装益智解谜结构

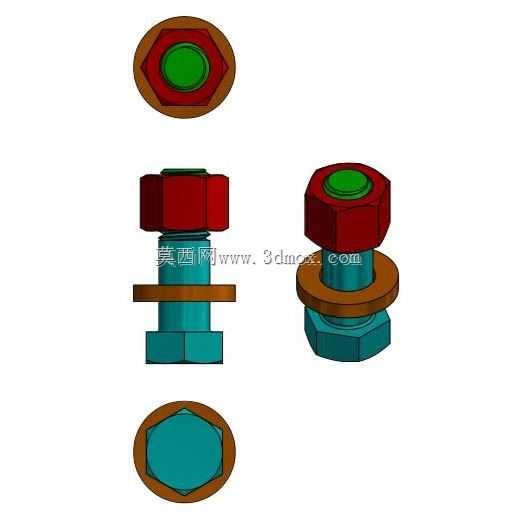

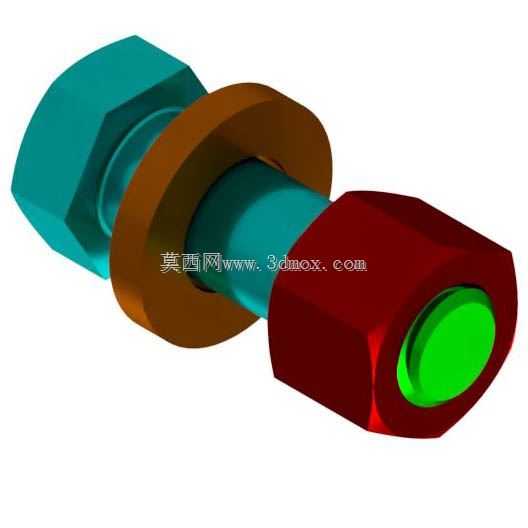

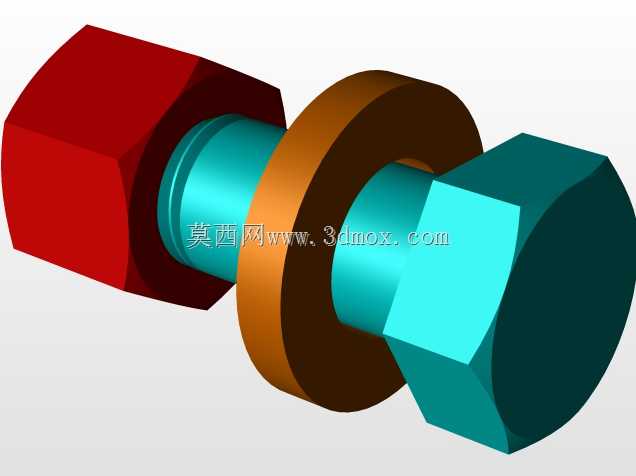

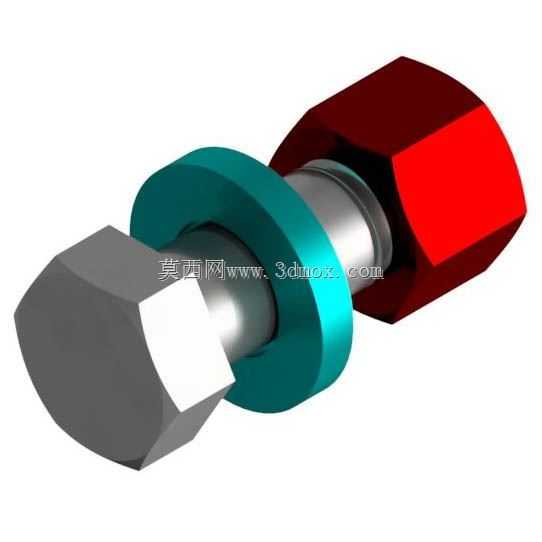

　　这套结构的核心是利用错位螺纹的干涉特性，打破常规螺纹副连续旋合的固有认知，让垫圈在看似被螺栓头、螺母双向限位的状态下，存在可拆解的活动空间，这类结构最早脱胎于机械拆装实训中的螺纹副干涉验证教具，后来逐步演变为兼具机械原理展示与益智属性的实体物件。从实际应用场景看，这类结构一方面可作为机械专业入门阶段的螺纹传动、装配干涉教学演示件，帮助刚接触机械结构的学习者理解螺纹旋合线的空间走向、零件装配的限位逻辑，打破“螺纹只能沿轴向连续旋进旋出”的思维定式；另一方面也可作为工业文创类的益智拆装玩具，让爱好者在拆解过程中体会机械结构的巧思。从功能特性上看，整套结构包含六角螺栓头、六角螺母、平垫圈三个核心零件，常规状态下垫圈被夹在螺栓头与螺母之间，

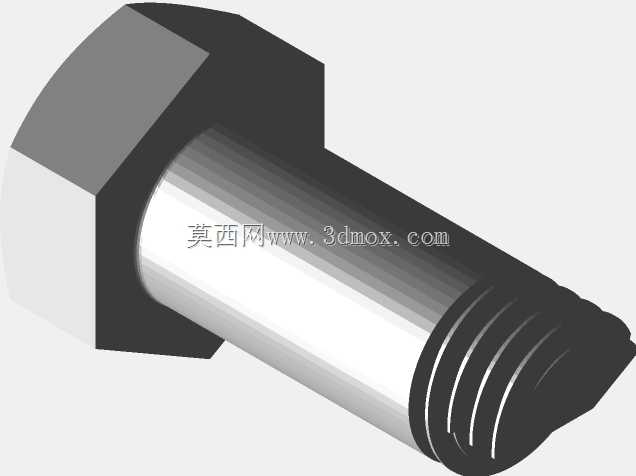

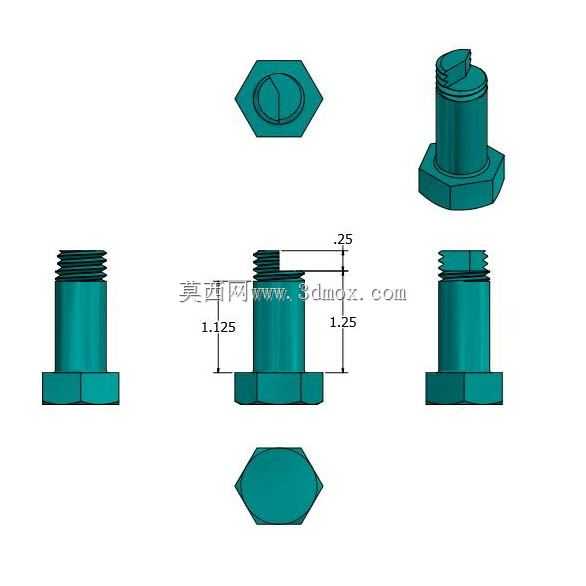

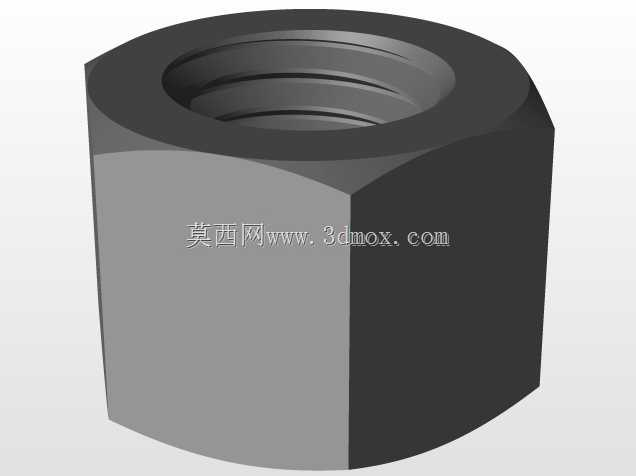

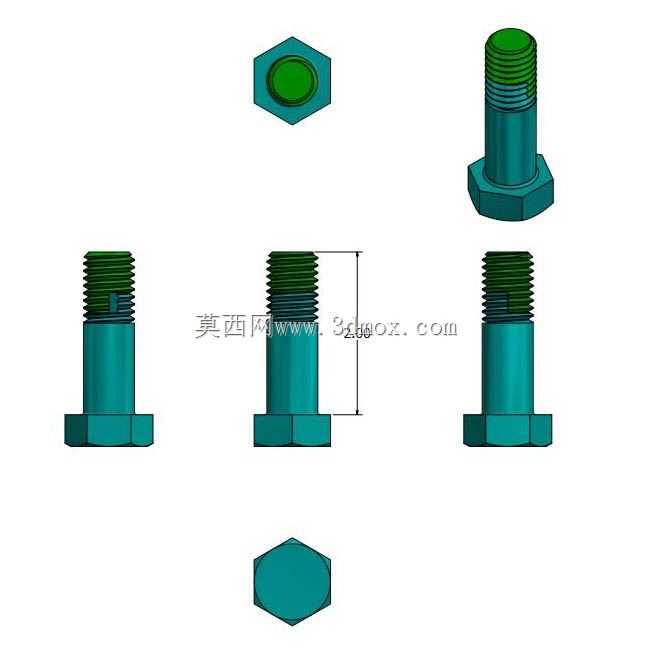

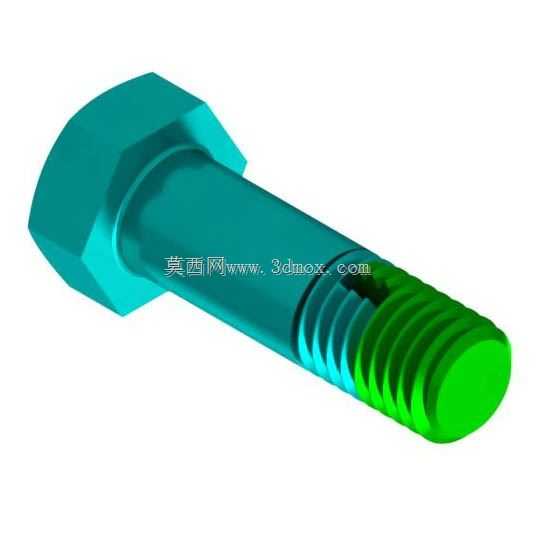

　　按照普通螺纹连接的装配逻辑，只有将螺母完全旋出螺栓杆才能取下垫圈，但这套结构的螺栓杆上加工有两段旋向、螺距存在特定差值的交叉螺纹，螺母的内螺纹也做了对应匹配的特殊牙型设计，当螺母旋转到特定角度位置时，两段螺纹的牙型会形成连续的过渡通道，让垫圈可以顺着螺纹的错位间隙从螺栓杆上滑出，不需要完全拆下螺母就能完成垫圈的拆卸，整个过程没有额外的弹性卡扣、隐藏销钉，完全依靠螺纹型面的空间配合实现拆装逻辑。在设计思路层面，首先要确定两段交叉螺纹的参数匹配关系，螺距差值不能过大，否则螺母旋转过程中会出现明显的卡滞，甚至无法形成连续的过渡通道；螺距差值也不能过小，否则垫圈的通过间隙不足，无法实现不拆螺母取垫圈的效果。螺栓头与螺母都采用标准外六角结构，

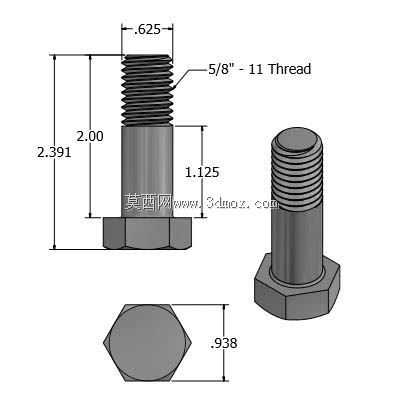

　　尺寸参考常规外六角紧固件的对边、对角尺寸设计，既可以用标准扳手进行旋转操作，也能让接触过常规紧固件的使用者快速形成“这是普通螺栓连接”的固有认知，强化解谜的反差感。垫圈采用标准平垫圈的外形尺寸，内径略大于螺栓杆的大径，保证在螺纹错位形成通道时可以顺利滑动，垫圈的厚度需要匹配两段螺纹的螺距差，确保在拆装过程中不会被螺纹牙型卡住。从安装边界来看，整套结构装配完成后的总长度与同规格常规螺栓螺母连接的尺寸基本一致，螺栓杆的伸出长度不会超过常规紧固件的安装余量，不需要额外预留特殊的操作空间，不管是作为教学教具放置在实训台架上，还是作为益智摆件放置在桌面，都不会占用过多空间。在建模过程中需要重点注意交叉螺纹的牙型衔接处理，

　　两段螺纹的相交位置要做平滑过渡，不能出现面的重叠、破面，否则在3D打印或者机加工制作实体件时，会出现螺纹旋合卡滞的问题；螺栓头、螺母的六角棱边要做微小的倒角处理，既符合实际五金零件的加工工艺要求，也能避免拆装过程中划伤手部。另外，这套结构的螺纹配合间隙要比普通传动螺纹稍大0.1到0.2毫米，一方面是抵消3D打印或者机加工过程中的尺寸误差，保证螺母可以顺畅旋转到解锁位置，另一方面也能让垫圈在滑动过程中不会与螺纹牙型发生不必要的摩擦。很多人第一次接触这套结构时，都会下意识地尝试不断旋转螺母试图将其完全拧下，这也是常规螺栓连接给人形成的固有操作习惯，而这套结构的巧思就在于利用这种固有思维设置解谜障碍，只有仔细观察螺栓杆上的螺纹走向，找到两段螺纹的衔接位置，将螺母旋转到特定角度，才能发现垫圈的取出路径，这种设计也能让学习者更直观地理解螺纹副的空间结构，理解装配关系中“限位不一定是完全固定”的设计逻辑，在后续的工装夹具、快拆结构设计中，也可以借鉴这种错位型面的配合思路，实现不需要完全拆卸零件就能完成特定部件拆装的快拆功能，减少设备维护过程中的零件拆卸步骤，提升拆装效率。
