三色互锁拼装毛刺益智拼插结构

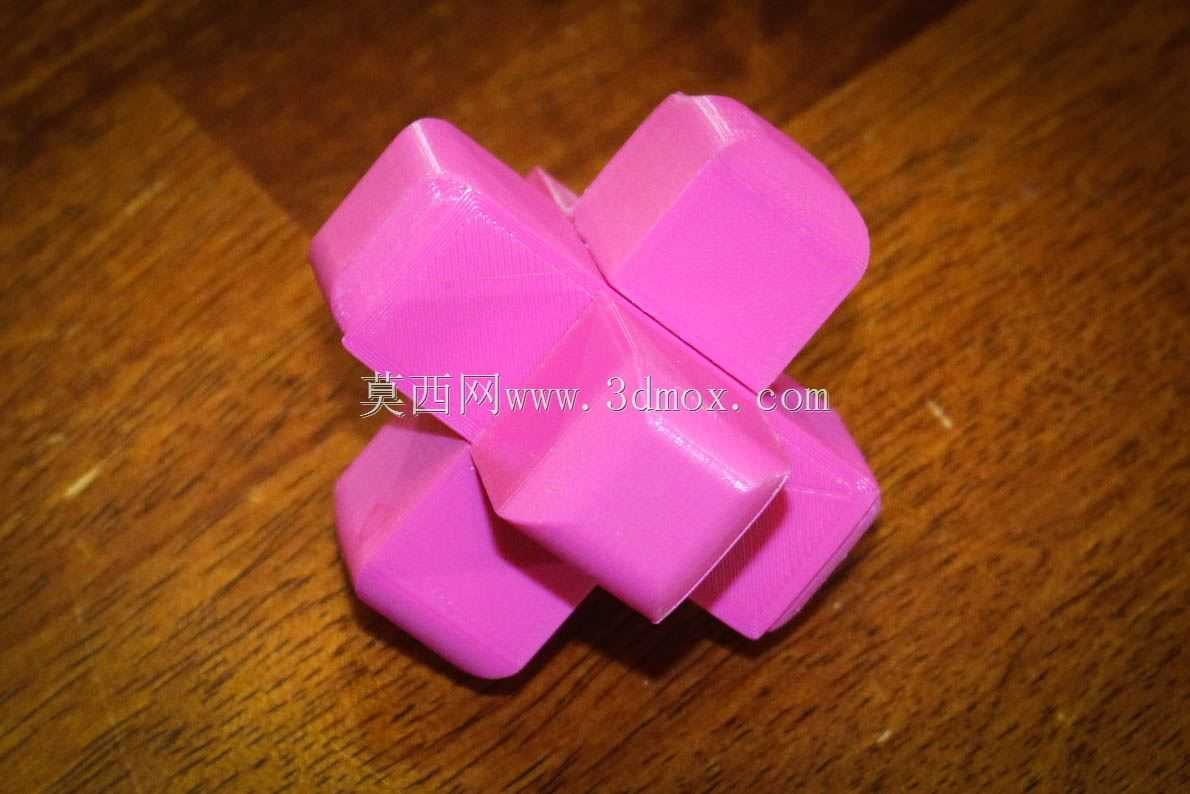

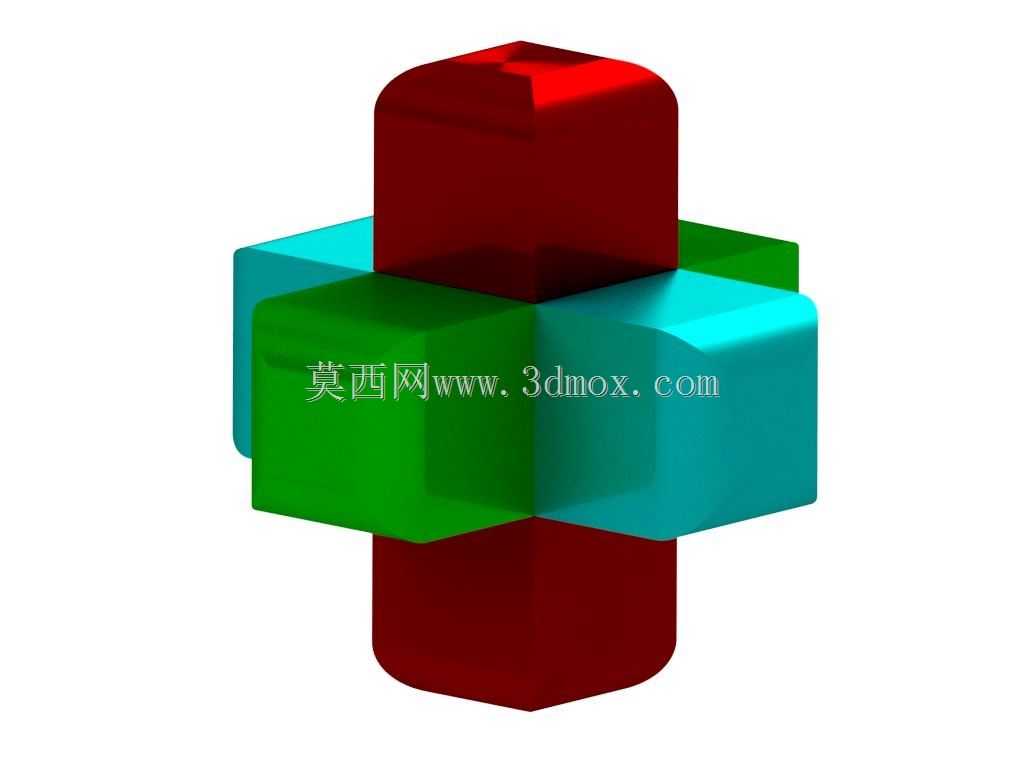

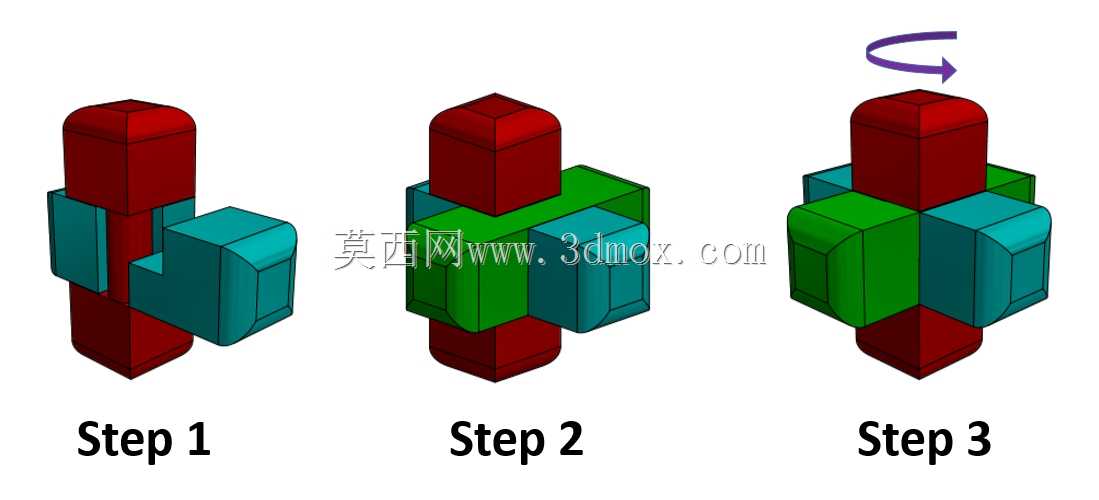

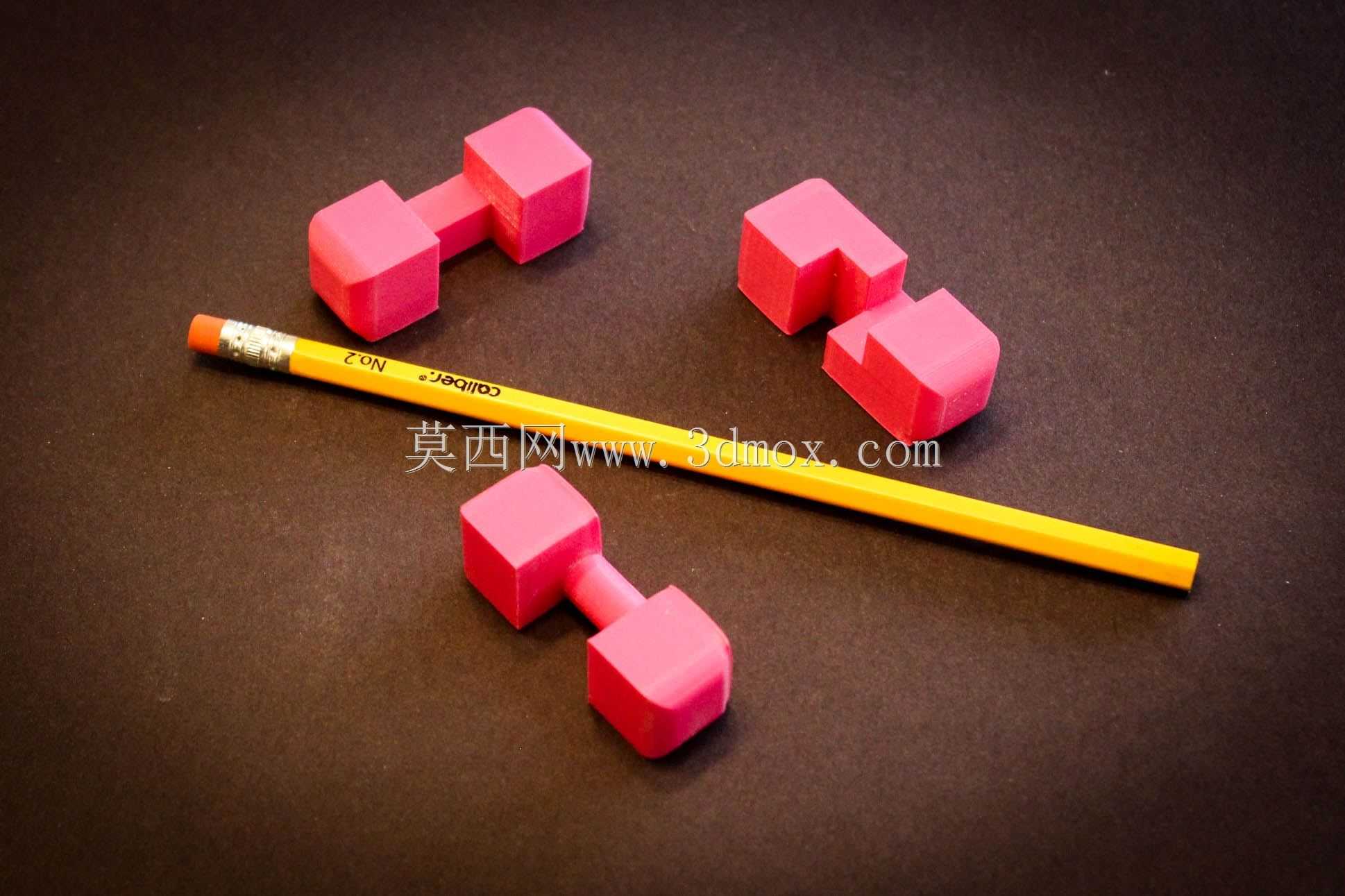

这款三色互锁拼插结构，核心采用三构件空间正交互锁的设计逻辑，三个独立构件分别沿X、Y、Z三个轴向延伸，每个构件的中段都预留了与另外两个构件精准匹配的卡合槽位，装配时无需额外粘接或紧固件，仅靠构件间的形位配合即可实现完全锁止，不会出现松脱散架的情况。从实际应用场景来看，这类结构首先可作为益智拼装玩具的核心结构使用，区别于普通平面拼图，它需要操作者具备基础的空间构型思维，才能找准三个构件的插接顺序与角度，对于空间逻辑能力的锻炼有明显作用，不少机械专业的入门构型认知训练也会采用这类简化互锁结构，帮助初学者理解空间配合的基本逻辑。其次在文创产品、桌面摆件的设计中，这类结构也有很高的适配性，拆分状态下三个构件各自独立，便于收纳运输，组装完成后整体构型规整对称，具备不错的展示效果，部分模块化展具的快装连接节点也会借鉴这类互锁逻辑，在不需要工具的前提下实现快速拆装。从设计思路层面拆解，三个构件的卡合槽位采用了等截面切除的设计，槽位的宽度与对应构件的截面尺寸保持一致的间隙配合公差，既不会因为间隙过小导致插接卡滞，也不会因为间隙过大出现组装后晃动的问题；构件的所有棱边都做了等半径倒圆角处理，一方面避免锐边划伤使用者，另一方面也让插接过程更顺滑，不会出现棱边卡滞的情况。三个构件分别采用红、绿、青三色区分轴向，既降低了拼装的辨识难度，也让组装完成后的成品视觉层次更清晰。从外形尺寸与安装边界来看，组装完成后整体呈中心对称的十字正交构型，三个轴向的外伸长度保持一致，整体占用空间为正立方体外包络，放置在平面上时六个方向的支撑面平整，不会出现倾斜倾倒的问题；拆分后的单个构件为带卡槽的长条形结构，最大外轮廓尺寸不超过组装后整体单轴向长度的三分之二，便于批量收纳与包装。在结构强度层面，每个构件的卡槽切除位置都保留了足够的壁厚，不会因为开槽导致构件结构强度不足，正常拼装、拆卸过程中反复受力也不会出现断裂变形的问题，卡槽的受力面做了小角度的导向斜面，插接时可以自动导正位置，不需要反复对准调整。这类互锁结构的设计核心在于三个构件的槽位位置精准对应，建模过程中需要严格保证三个轴向的槽位中心处于同一空间交点，任何一个方向的尺寸偏移都会导致无法完成组装，同时槽位的深度需要精准计算，既要保证三个构件插接后端面齐平，也要保证卡合到位后不会出现轴向窜动。实际生产中如果采用3D打印制作这类构件，不需要额外添加支撑结构，所有特征都可以沿打印方向自然成型，打印完成后仅需简单去除支撑毛刺即可直接进行拼装，适配小批量定制或者个人DIY制作的需求；如果采用注塑工艺批量生产，三个构件可以分别开设简易两板模，模具结构简单，脱模难度低，适合大规模量产作为益智玩具配件。
