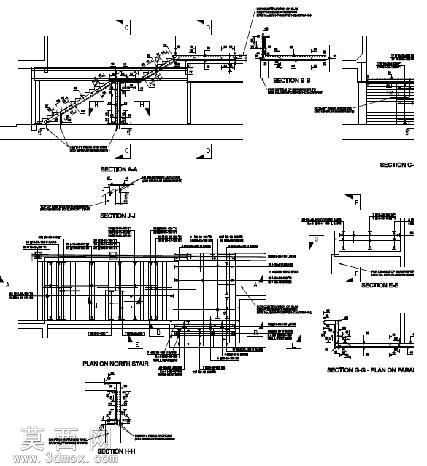

钢筋混凝土住宅楼梯结构施工设计图纸

本套钢筋混凝土楼梯设计图纸依托三维建模逻辑完成平面、剖面及节点详图的绘制，建模前期先梳理民用建筑常见双跑楼梯的典型布局逻辑，确定梯段长度、踏步高度宽度、休息平台尺寸的常规适配参数，先在三维软件中搭建整体空间框架，将梯梁、梯板、平台板、踏步段的构件边界逐一锚定，确保各构件的空间衔接无错位、无尺寸冲突。建模过程中针对钢筋排布做精细化处理，区分受力筋、分布筋、负弯矩筋的排布位置与弯折角度，将每一处钢筋的锚固长度、搭接位置对应到结构节点中，同时对楼梯与周边楼板、墙体的连接节点做单独拆解建模，还原混凝土构件的咬合关系与钢筋穿插逻辑。材质表现上，针对混凝土构件做哑光水泥质感的材质调整，区分现浇混凝土与预制踏步块的材质差异，钢筋部分采用带金属哑光锈迹的材质表现，清晰区分不同构件的材质属性。设计思路上优先兼顾施工落地性，所有标注尺寸均符合民用建筑结构设计规范，梯段坡度控制在人体工程学舒适区间，休息平台宽度满足通行与疏散要求，节点详图对应三维模型的剖切位置，将梯梁与梯板交接处、踏步面层做法、栏杆预埋位置的细节逐一呈现，既可以作为三维建模的结构参考底图，也能为现场钢筋绑扎、模板支设提供清晰的尺寸依据，整套图纸的视图排布遵循工程制图逻辑，平面图对应水平剖切视角，剖面图对应纵向剖切视角，节点详图放大展示关键连接部位的构造做法，各视图之间的投影关系完全对应，确保从三维模型到二维图纸的转换无尺寸偏差，能够完整还原钢筋混凝土楼梯的内部构造与外部形态。
