摩托车避震器仿真结构三维设计

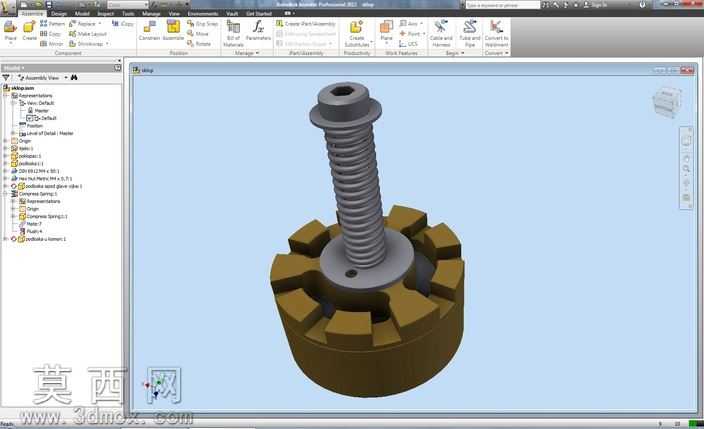

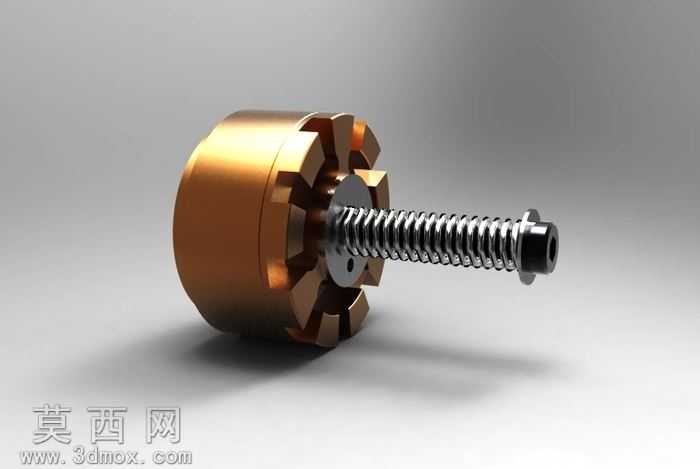

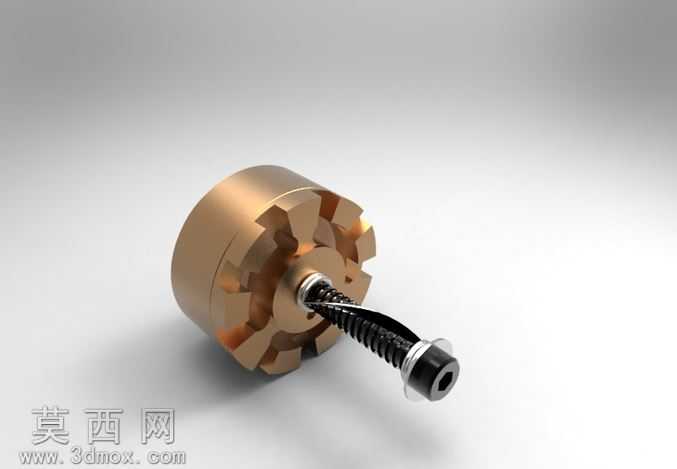

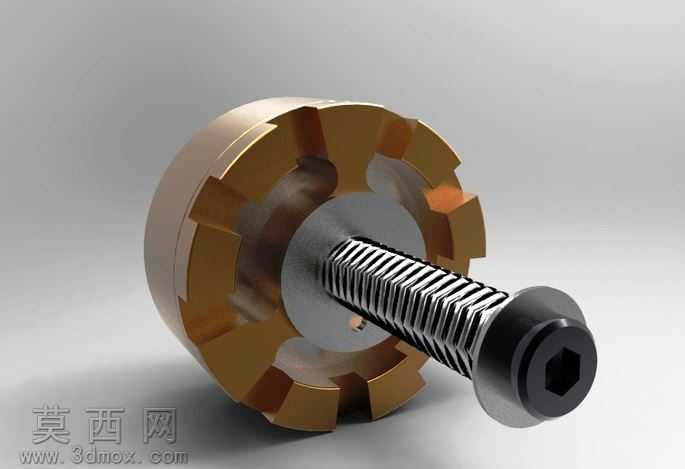

本作品为摩托车避震器仿真结构的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先拆分避震器的核心组成单元：带周向卡槽的铜质阻尼基座、中心定位隔片、螺旋压缩弹簧、端部锁紧螺栓，每一个零件都严格参照实物的尺寸比例绘制草图，通过拉伸、旋转、扫掠、阵列等基础特征命令完成实体建模，对基座端部的卡槽结构做了等距阵列处理，保证卡槽的角度、深度、宽度完全一致，匹配实际产品的装配限位需求；中心隔片的通孔与螺栓杆部做了间隙配合约束，还原真实装配中的活动余量。装配阶段采用自下而上的装配逻辑，先完成基座与隔片的同轴约束，再添加弹簧与中心轴线的重合约束，最后完成端部螺栓的锁紧配合，全程添加干涉检查，排除零件间的不合理重叠问题。渲染阶段采用Keyshot完成材质赋予与场景搭建，铜质基座赋予抛光黄铜材质，调整金属粗糙度与反射参数，还原金属机加工后的细腻光泽与边缘高光；弹簧部分赋予镀锌钢材材质，模拟弹簧表面的冷镀锌质感，调整金属的漫反射与凹凸参数，还原弹簧钢丝缠绕的纹理细节；螺栓部分赋予发黑处理的合金钢材质，匹配紧固件的表面处理效果；场景采用浅灰色哑光地面作为承载面，添加柔和的区域光作为主光源，搭配辅助补光消除零件暗部死黑，调整阴影的柔和度，让整体渲染效果更贴近实物展示的质感。设计过程中针对压缩弹簧的渲染识别问题做了专项调整，优化弹簧的螺旋线扫掠路径精度，调整材质的法线方向，避免渲染软件对弹簧结构的识别偏差，完整还原压缩弹簧在装配状态下的预压缩形态，整体结构完整还原了本田非洲双缸摩托车避震模拟器的核心结构，可用于机械结构教学、产品外观展示、改装方案参考等场景，各零件可单独导出用于工程图绘制与3D打印验证。
