双层叠放式家用陶瓷泡茶壶结构设计

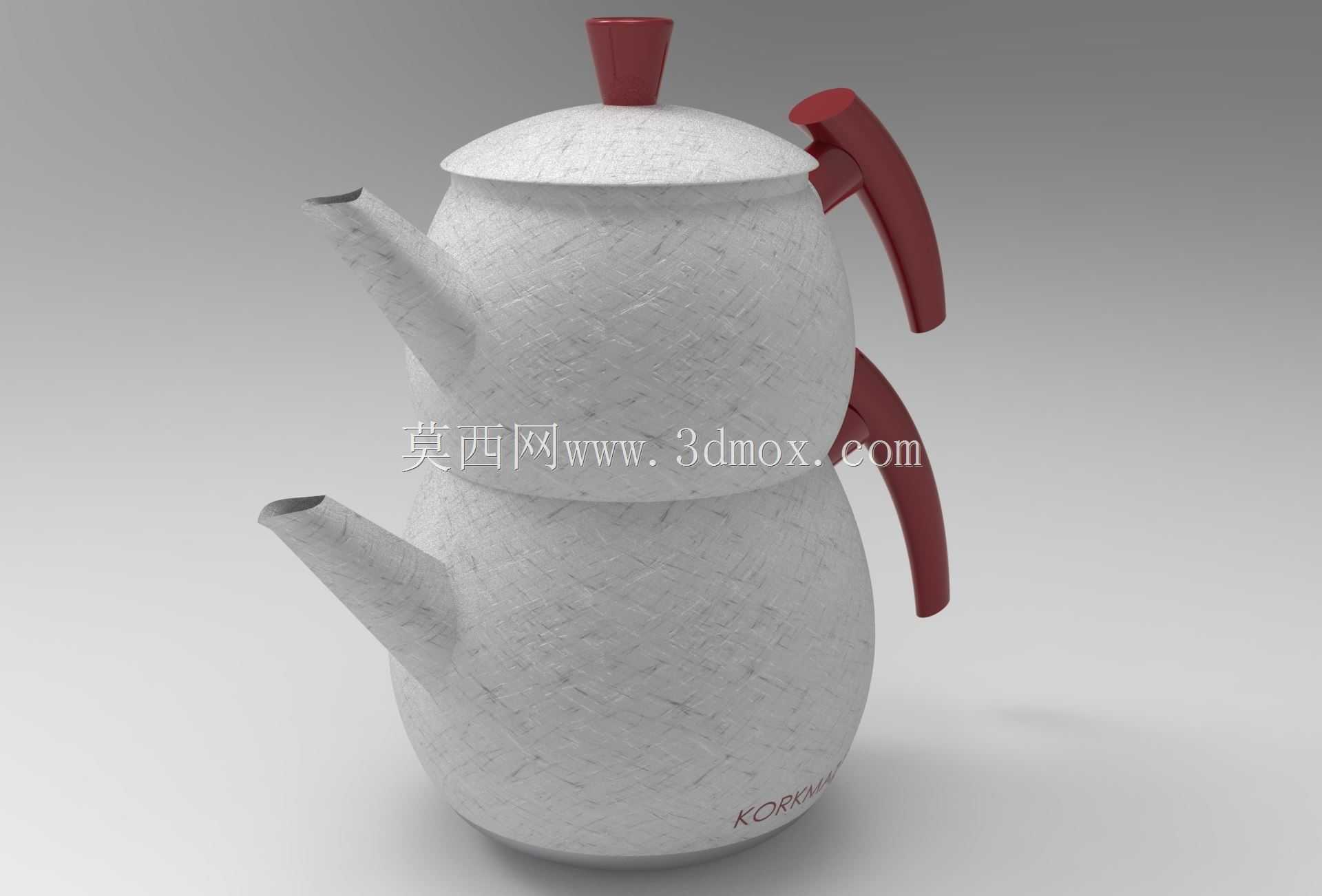

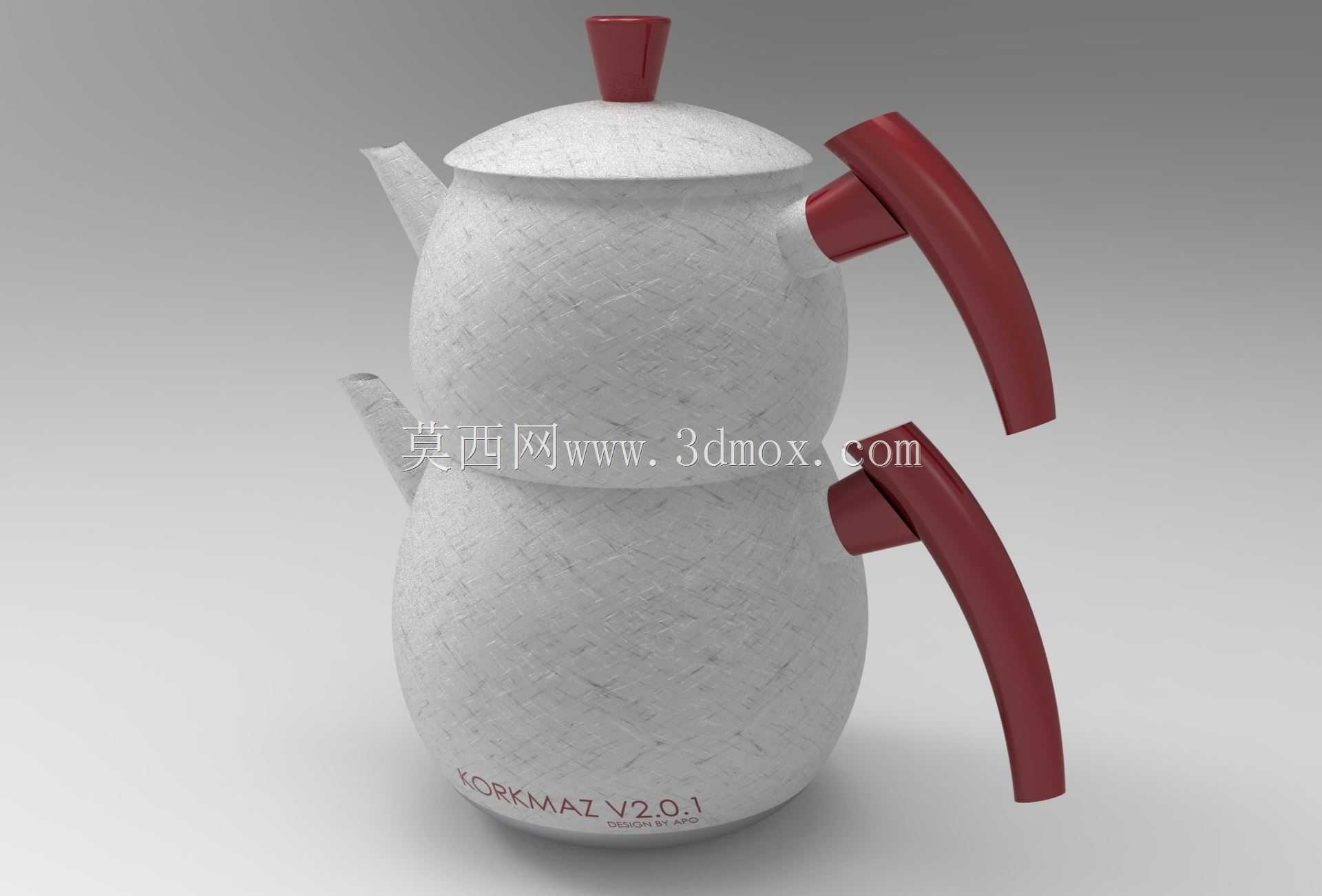

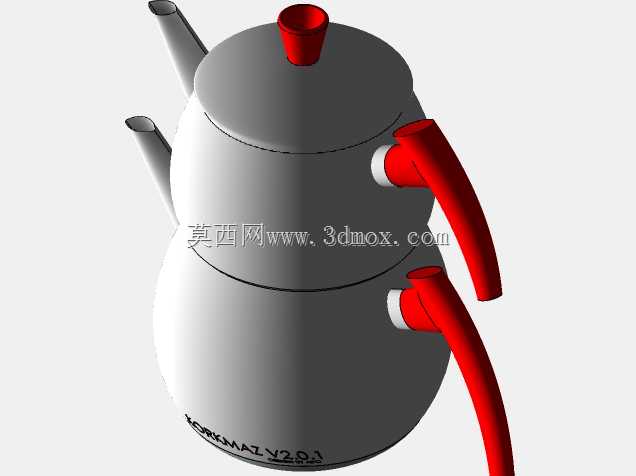

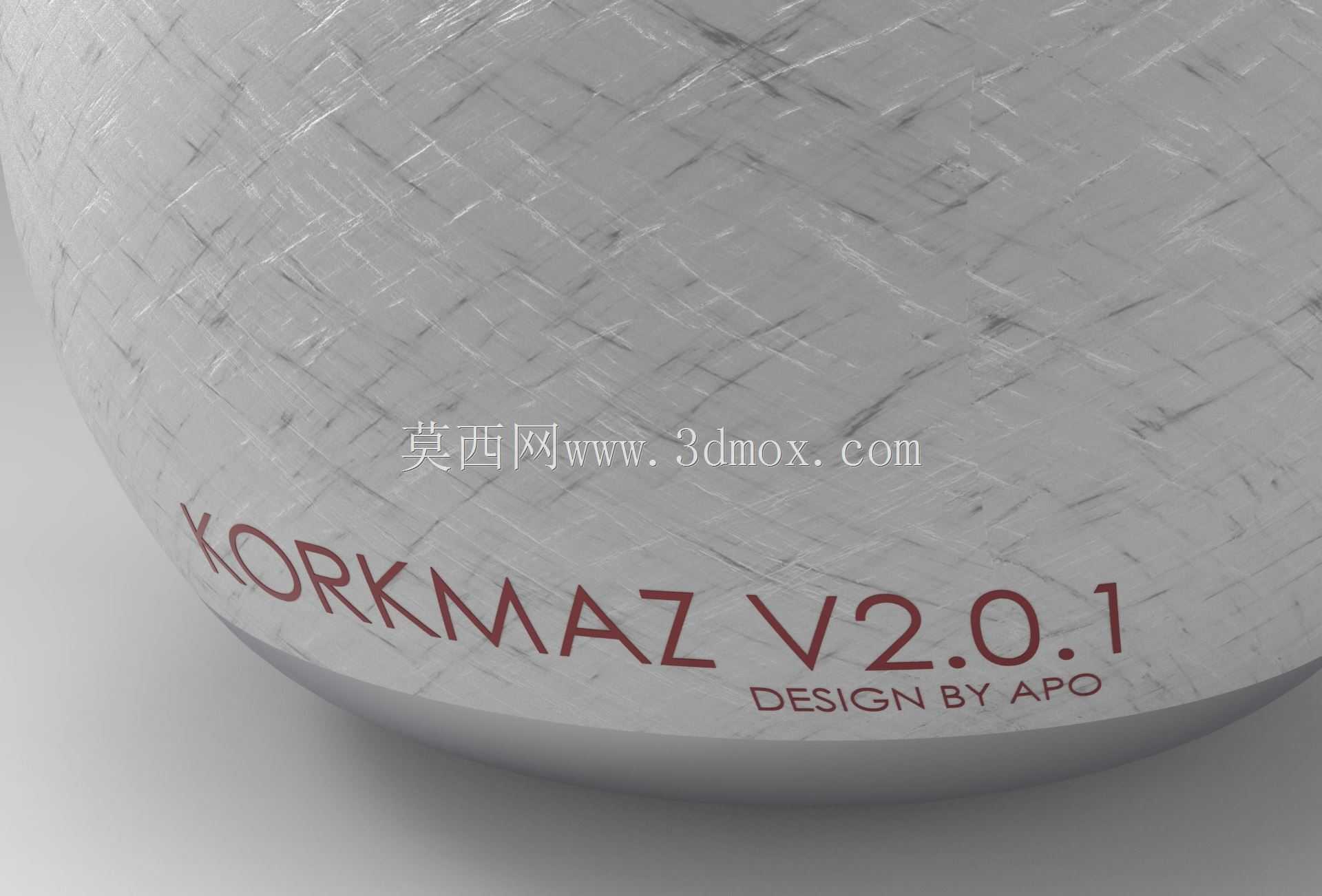

这款叠放式茶壶的设计，最初是针对小户型居家茶台、办公室茶水间的台面空间局促问题做的优化，日常使用中很多饮茶场景会遇到需要同时盛放不同浓度茶汤、或是分泡不同茶类的需求，常规单壶需要占用两倍台面摆放空间，叠放结构刚好解决了这个痛点，上下两个壶体可单独使用也可组合收纳，闲置时叠放后整体高度仅比常规单壶高出三分之一，大幅压缩了垂直方向之外的空间占用。从功能特性来看，上下两个壶体均为独立储水结构，各自配置独立的壶嘴与侧握把手，上层壶体的底部做了内嵌式定位圈，刚好卡入下层壶的壶口内沿，叠放时不会出现滑移侧翻的问题，定位圈处做了0.8mm的间隙配合，既保证叠放定位的稳定性，也能轻松取放分离，不会出现卡滞难以拆分的情况。壶身采用类粗陶的肌理外观设计，把手与壶盖的捏钮采用撞色的深酒红色硬质材质，把手的安装位置做了重心匹配设计，单手握持时壶体重心刚好落在掌心受力区域，满水状态下持握倾倒不会出现压腕、侧倾的问题，壶嘴的流道做了12度的上扬角度，出水时断水利落，不会出现沿壶嘴外壁流涎滴漏的情况，壶盖的捏钮高度做了15mm的凸起设计，开盖时手指捏持受力方便，不会因为壶盖表面温度过高出现烫手的问题。从结构设计的细节来看，壶身的壁厚做了均匀的3mm等厚设计，陶瓷烧制过程中不会因为壁厚不均出现应力开裂的问题，壶嘴与壶身的连接位置做了圆弧过渡，没有尖锐的转角结构，既方便日常使用后的清洁擦拭，也能避免磕碰时出现应力集中导致的崩瓷问题。把手与壶身的连接采用嵌入式粘接结构，粘接面做了网格状的粗糙处理，粘接后的连接强度可承受满壶水1.5倍的重量载荷，长期使用不会出现把手脱落的问题。安装与摆放的边界尺寸方面，叠放状态下整体最大外径为120mm，总高度为220mm，单独使用单个壶体时高度为115mm，壶嘴的最外沿距离壶身中心的距离为70mm，摆放时只需要预留直径150mm的圆形台面区域即可满足使用需求，不会和周边的茶杯、茶罐等物件产生干涉。实际应用场景中，这款壶既可以作为居家日常的泡茶器具，上层泡制浓茶、下层盛放稀释后的温茶，也可以在办公场景中分别盛放不同品类的茶饮，满足不同人员的饮用需求，叠放收纳的设计也适配茶水柜、抽屉等小空间的储物需求，不需要预留过大的存放空间。建模过程中需要重点关注上下壶体配合位置的公差匹配，定位圈的尺寸公差需要控制在±0.2mm以内，公差过大会导致叠放时晃动不稳，公差过小则会因为陶瓷烧制的收缩率偏差出现无法装配的问题；壶嘴的流道内壁需要做顺滑处理，不能出现台阶、凹坑等结构，否则会影响出水的流畅度；把手的弧度需要贴合人手握持的自然曲线，握持位置的截面做了28mm的椭圆设计，和手指的接触面积更大，长时间持握也不会出现硌手的问题。壶盖与壶口的配合同样做了限位结构，倾倒时壶盖不会脱落，盖沿的透气孔位置做了隐藏式设计，不会破坏壶身整体的外观协调性，同时保证注水、出水时壶内外的气压平衡，不会出现出水断续的问题。
