苏霍伊超级喷气100支线客机三维数模

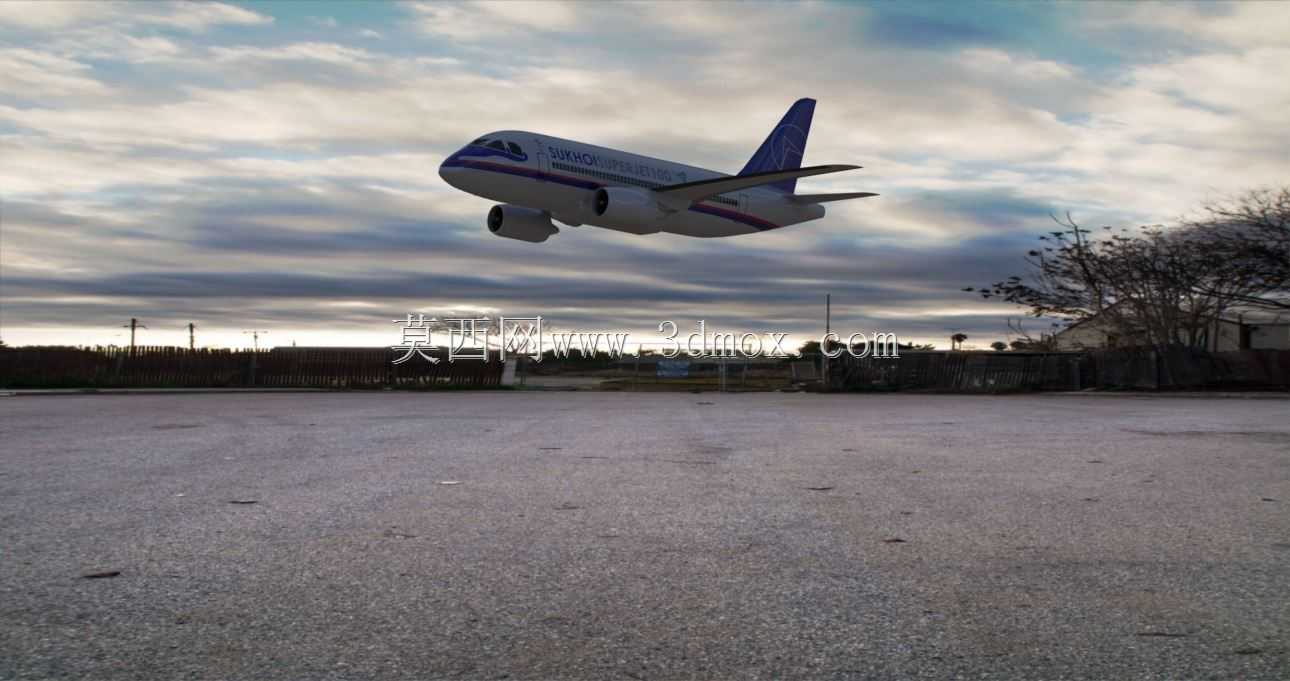

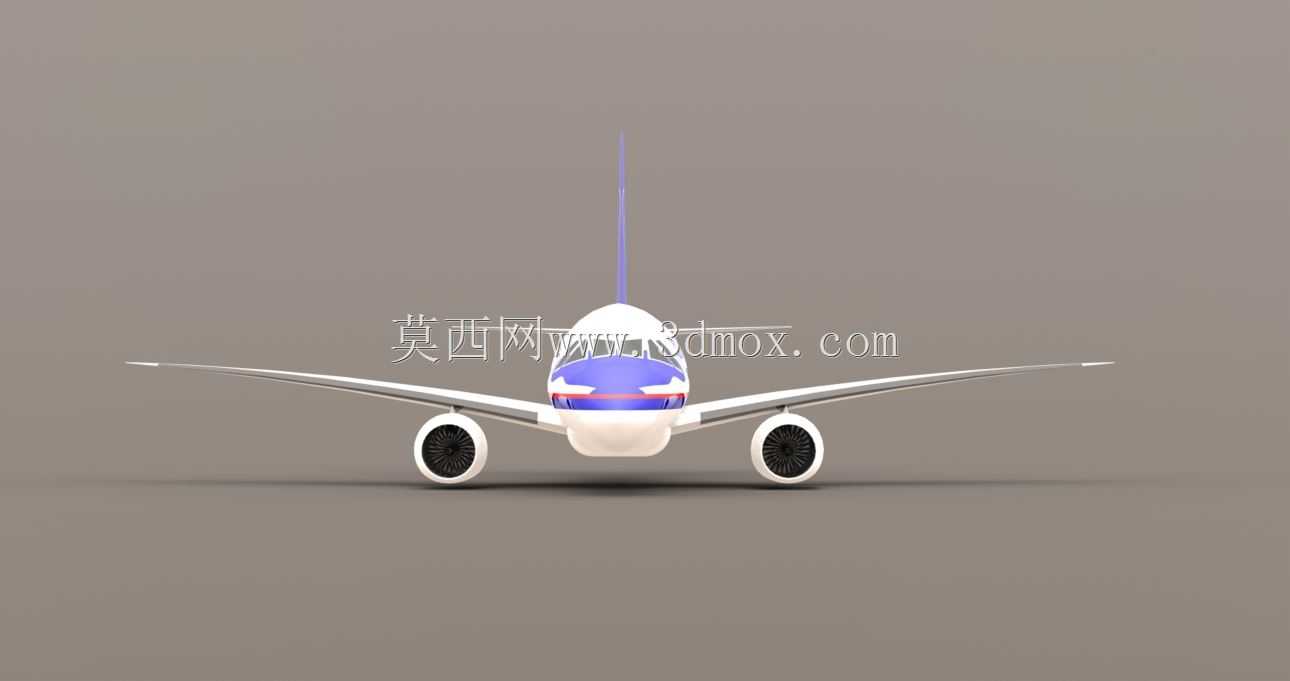

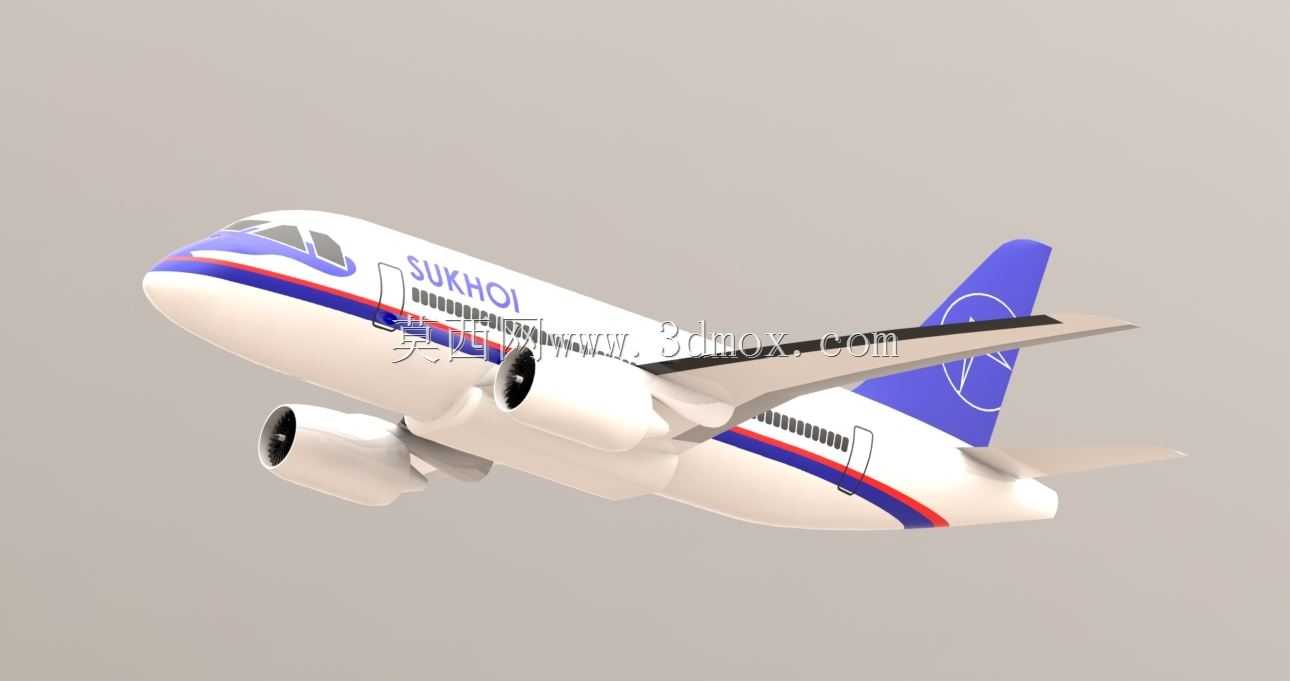

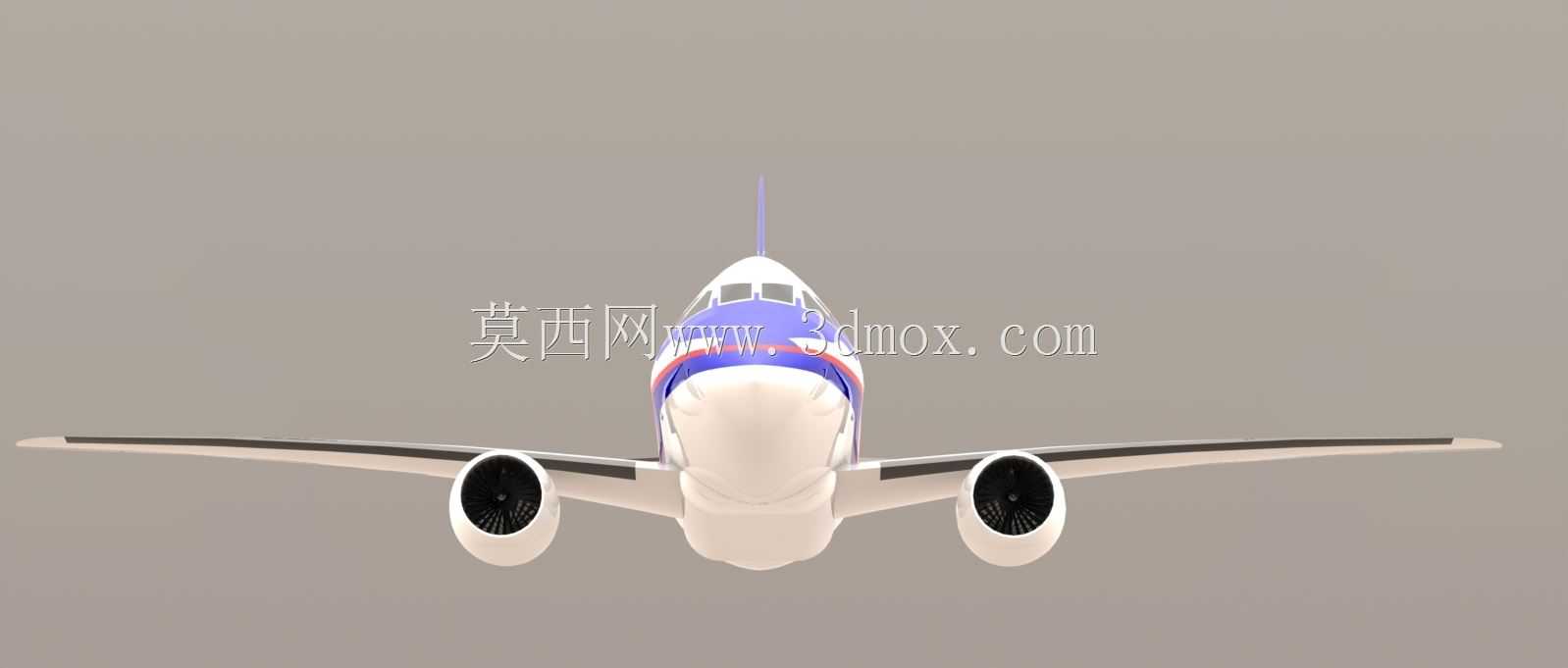

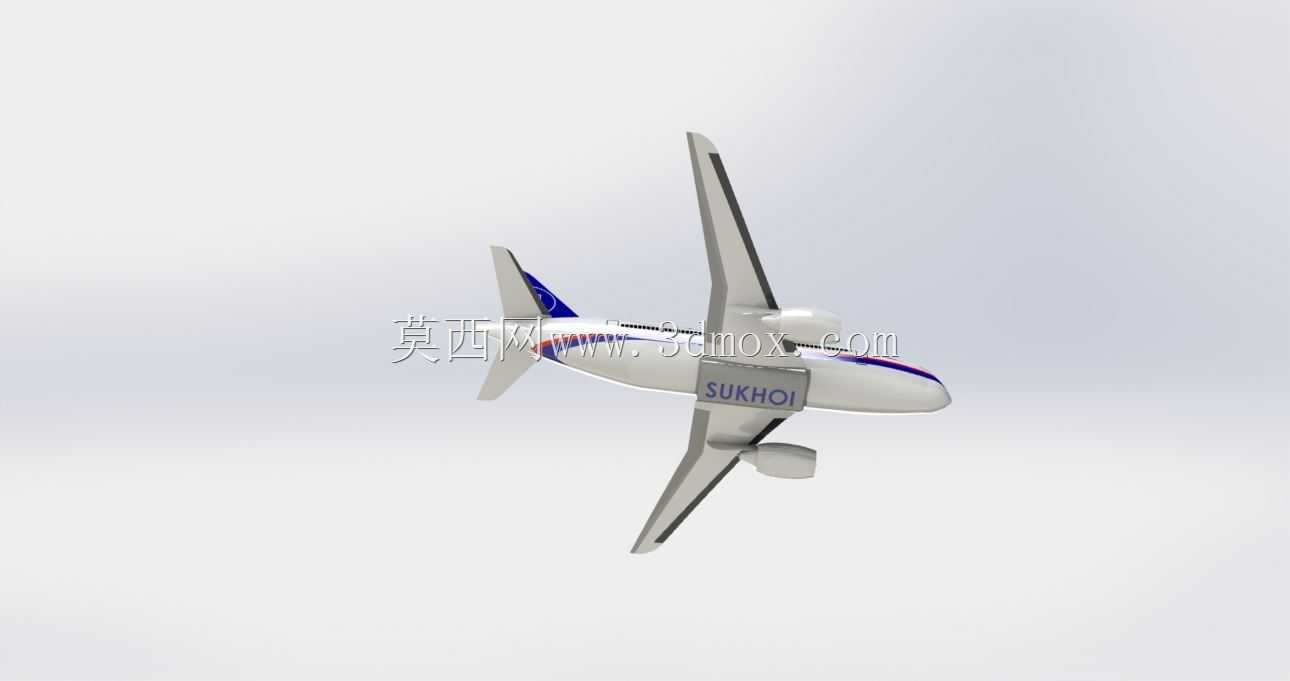

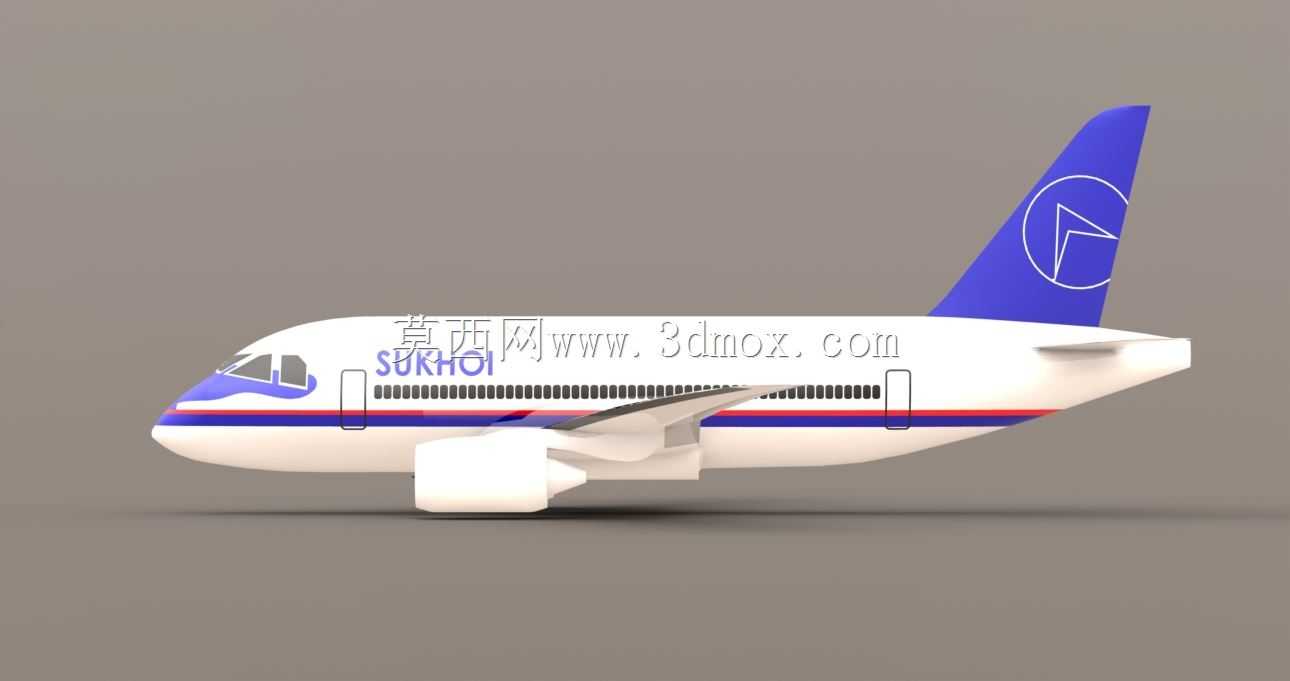

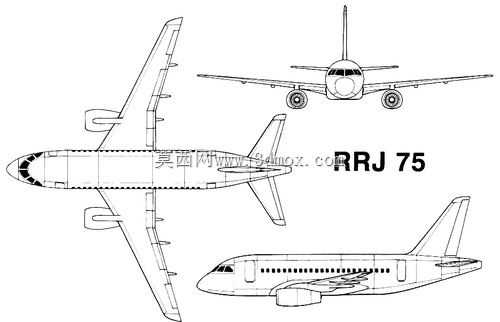

这款支线喷气客机的三维数模还原了实机的整体气动布局与结构特征，可用于航空类结构设计教学、气动外形方案验证、民航装备科普展示等多个场景。从实际用途来看，该机型定位为短途支线客运，主要执飞中小城市间、枢纽机场与支线机场间的中短程航线，填补干线客机与小型涡桨客机之间的运力空白，适合客流量在百座级的航线运营，能够在条件相对有限的支线机场完成起降作业。数模完整呈现了飞机的低置后掠翼布局，机翼下方吊挂两台大涵道比涡扇发动机，这种布局能够有效降低发动机运行时机身的振动传递，同时提升机翼升力效率，发动机短舱的外形曲面完全贴合实机的气动修型特征，进气道唇口、尾喷口的过渡曲面做了连续顺滑处理，符合跨音速飞行阶段的减阻设计要求。机身采用常规圆筒形增压机身设计，机头部位的雷达罩曲面做了钝头修型，既能够容纳气象雷达设备，又能降低飞行过程中的机头激波阻力，驾驶舱风挡的多块曲面玻璃安装角度、框架位置都在数模中做了精准还原，风挡的后倾角度符合高速飞行时的视野与减阻平衡设计逻辑。尾翼部分采用常规的垂尾加平尾布局，垂尾后掠角度与机身航向稳定性匹配，垂尾顶端的结构细节、平尾的安装位置与上反角度都做了对应还原，能够直观体现尾翼组的操纵面布置逻辑。起落架部分采用前三点式布局，前起落架为双轮结构，安装于机头下方的承力结构处，主起落架为多轮结构，收纳于机翼根部与机身衔接的起落架舱内，数模中还原了起落架支柱、轮毂、轮胎的外形比例，以及起落架舱门的闭合缝隙特征，能够清晰展示起降阶段的结构收放逻辑。从设计思路来看，该机型在研发阶段充分考虑了支线运营的维护便利性，发动机短舱的维护口盖位置、机身下方的检修舱段布局都在外形数模上有对应体现，机身侧面的客舱舷窗排列间距、前后登机门与服务门的位置完全符合百座级支线客机的舱室布局要求，能够直观对应内部客舱的座椅排布、通道宽度设计边界。外形尺寸方面，数模严格按照实机比例缩放，机身长度、翼展、垂尾高度的比例关系完全匹配实机参数，机翼的后掠角、上反角参数都在曲面建模中做了精准控制，机翼前缘缝翼、后缘襟翼的外形分段清晰，能够直观展示增升装置的布置位置，这些增升装置是保障飞机在较短跑道起降的核心结构，在支线机场较短跑道长度的限制下，可通过展开襟翼缝翼提升低速阶段的升力系数，降低起降速度，缩短滑跑距离。建模过程中对机身与机翼的融合区域做了曲面连续处理，翼根处的整流包皮外形顺滑过渡，能够减少翼身结合处的干扰阻力，这也是民用客机气动设计中的关键细节，直接影响整机的巡航燃油效率。尾椎部位的APU辅助动力装置进气口、排气口外形也做了还原，该装置能够在地面发动机未启动时为整机提供电力与气源，保障地面阶段的空调、航电设备运行，是支线客机地面作业不可或缺的结构。整个数模的曲面质量满足结构展示、外形验证、渲染演示的使用需求，各部件的装配关系清晰，没有出现曲面错位、缝隙不均的问题，能够帮助设计从业者直观理解百座级支线喷气客机的整体布局逻辑、气动设计要点与结构布置边界，也可用于民航相关专业的教学演示，帮助学员快速建立支线客机的整机结构认知，理解各气动面、结构部件的功能与设计逻辑，避免纯理论学习的抽象感。
