剪式汽车顶升支撑结构三维设计

项目分类:3D模型 发布时间:2021-10-16 ID:325270
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计
  • 剪式汽车顶升支撑结构三维设计

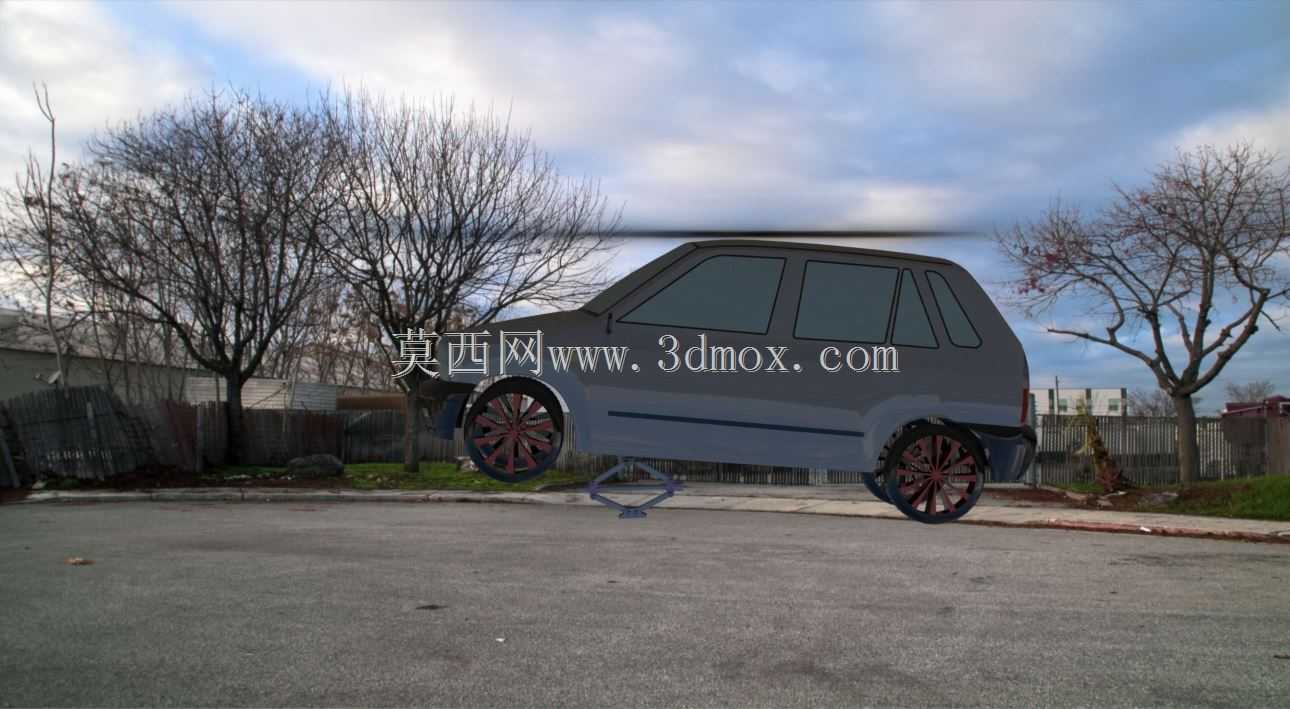

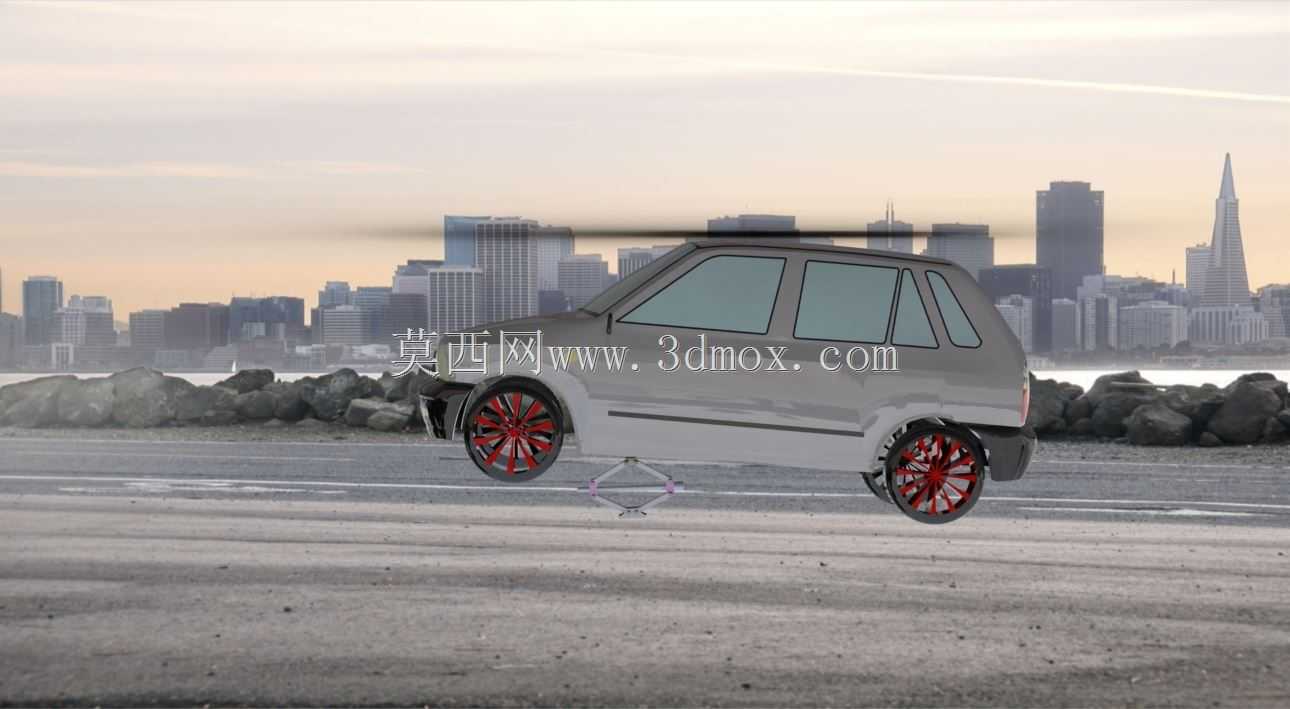

在汽车维保、小型设备顶升的日常作业场景里,剪式顶升结构的应用覆盖了从家用车换胎、底盘快速检修到轻型工装工位高度调整的多个环节,这类结构凭借收拢后体积小、展开后行程充足的特点,在便携类顶升设备里占据了不小的应用份额。做这套结构的三维设计时,首先要锚定的是实际作业里的受力边界:常规家用乘用车的单侧顶升载荷通常在1.2吨到1.8吨区间,整套剪臂的铰接点位置不能随意排布,要兼顾收拢状态的整体厚度和展开后的最大顶升高度,收拢时整体厚度控制在120mm以内才能适配大部分家用车的底盘离地间隙,避免出现顶升初始阶段塞不进底盘支撑位的问题,而展开后的最大顶升高度要达到350mm以上,才能给轮胎拆卸、底盘部件检修留出足够的操作空间。

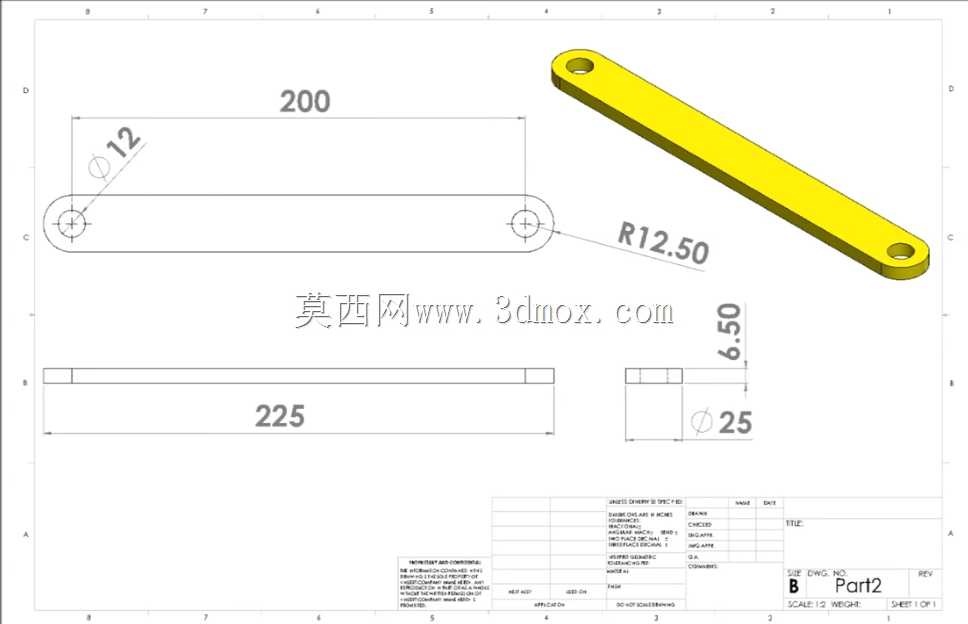

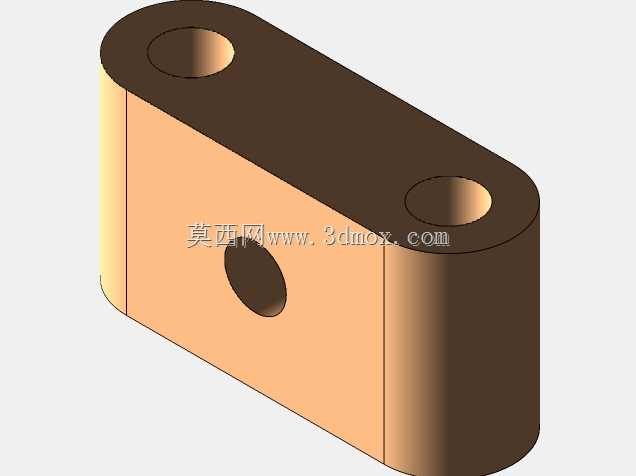

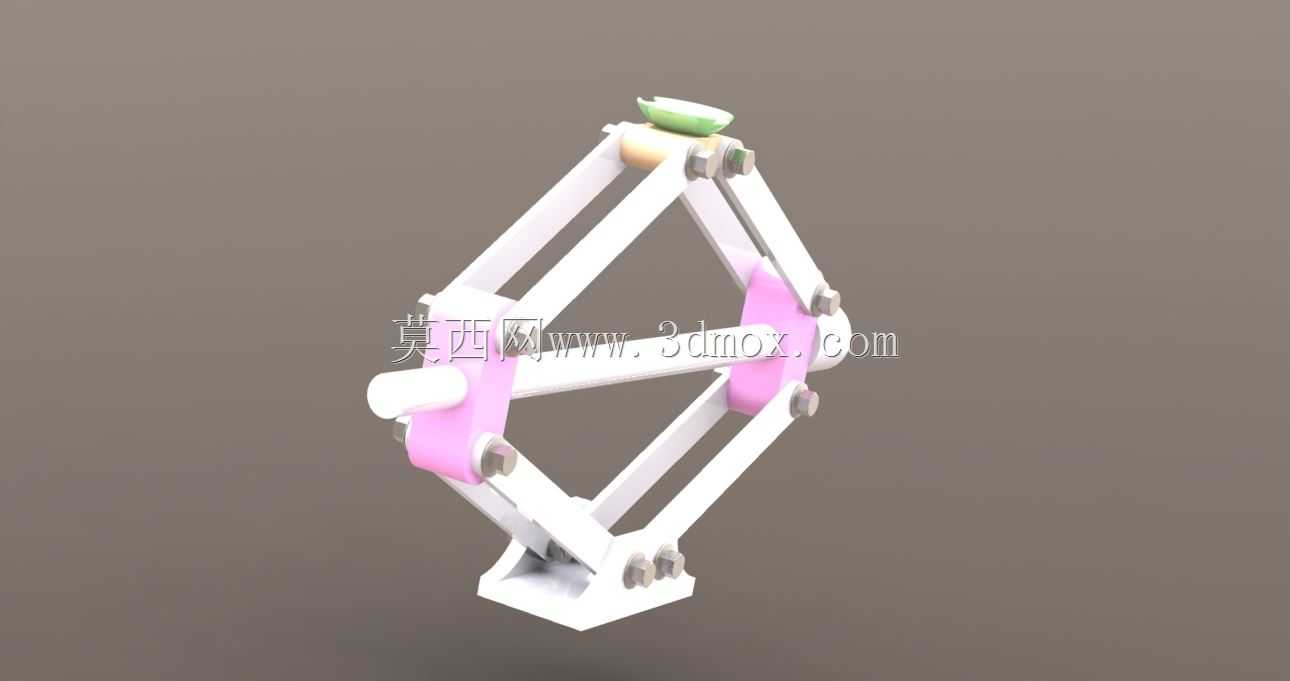

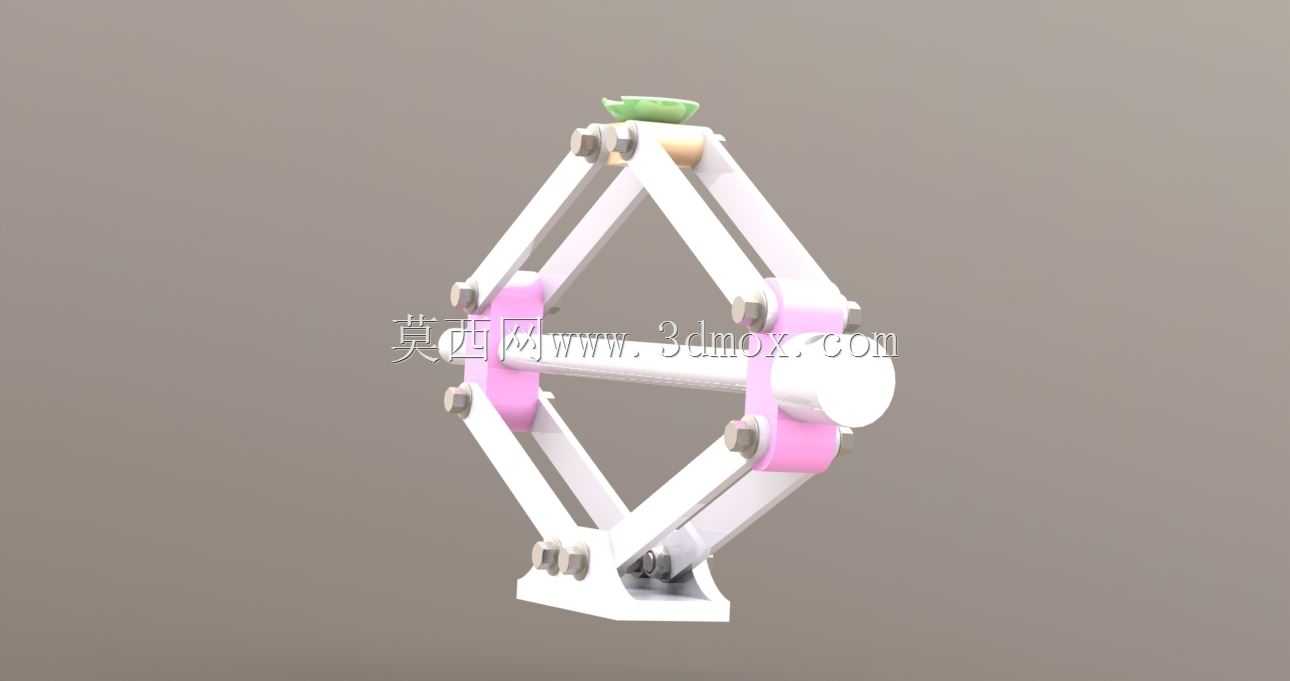

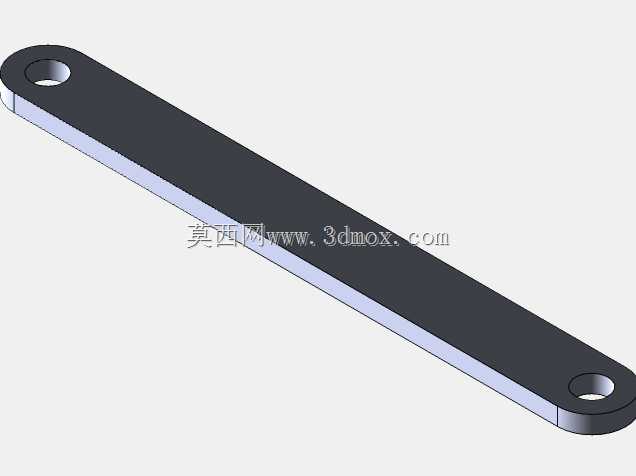

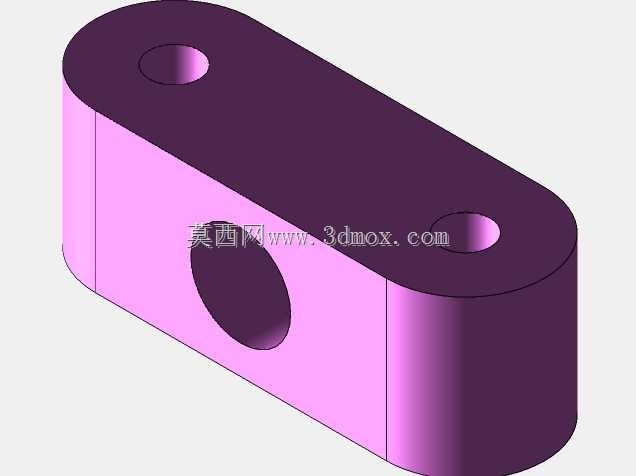

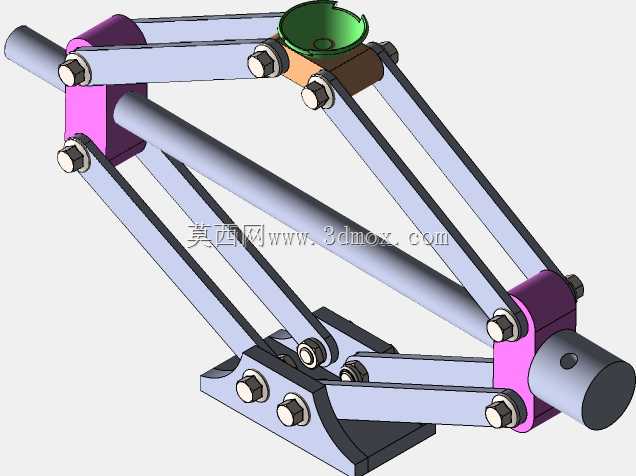

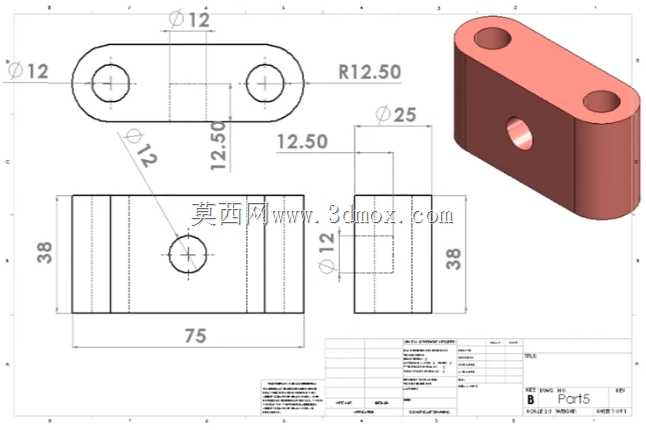

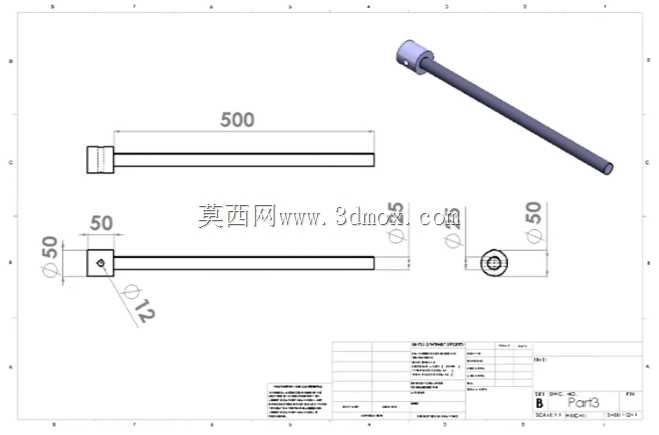

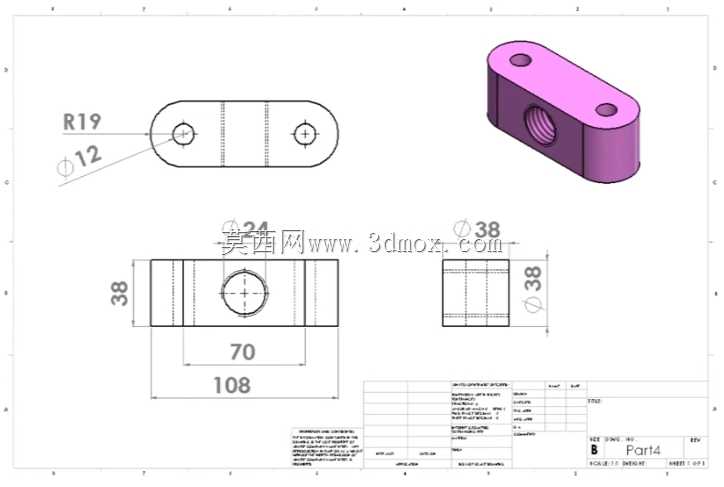

结构上采用双层交叉剪臂的排布形式,每侧剪臂使用两根等长的矩形截面杆件,中间铰接点做同轴贯通设计,避免单侧受力出现剪臂偏摆的问题,剪臂和底部底座、顶部承托台的连接也全部采用铰接结构,保证顶升过程中各转动副的受力始终沿杆件轴向传递,减少额外的弯曲力矩。驱动部分采用横向布置的传动螺杆,螺杆两端分别和两侧剪臂的中部铰接座连接,通过螺杆转动带动两个铰接座相对靠近或者远离,以此实现剪臂的收拢与展开,这种驱动形式的好处是具备自锁特性,当螺杆停止转动时,整套结构不会因为承重出现自动回落的问题,不需要额外加装锁止机构就能满足作业过程的安全要求,相比液压驱动的结构,也不存在漏油、长期放置泄压的问题,更适合作为随车便携的顶升工具使用。

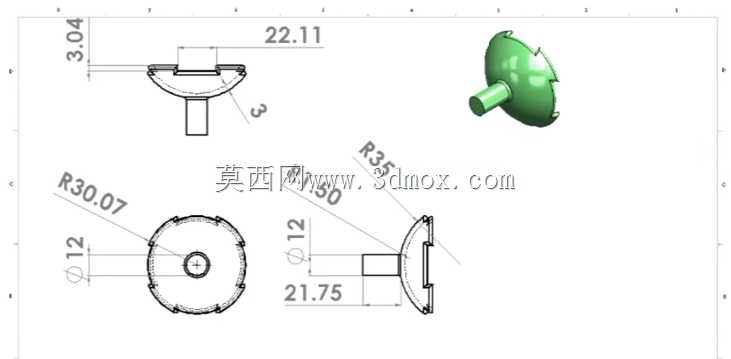

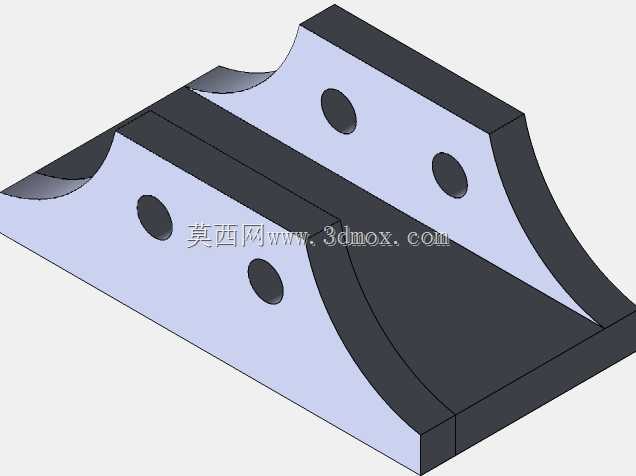

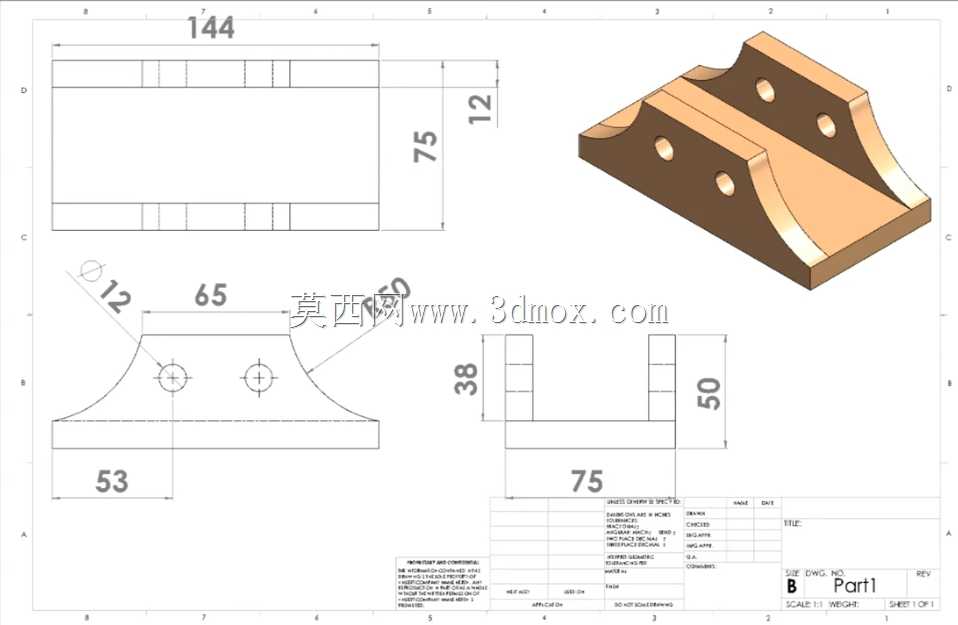

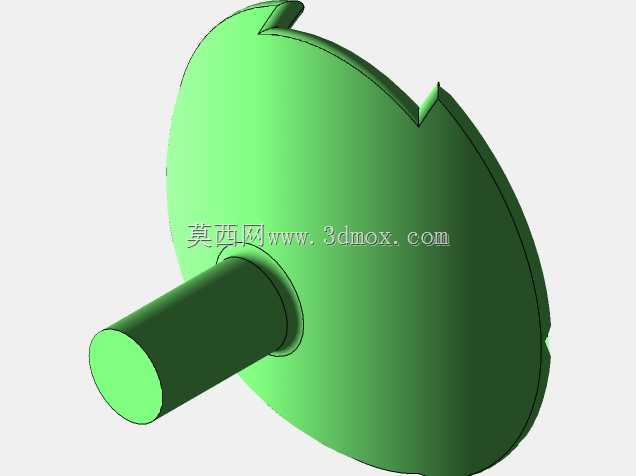

顶部承托台设计了弧形的贴合面,表面做防滑的纹理处理,和汽车底盘的支撑筋接触时能增大摩擦力,避免顶升过程中出现滑脱,承托台和上层剪臂的连接位置预留了10mm的浮动间隙,能适配底盘支撑面存在的小角度倾斜,保证受力始终垂直向下,不会对剪臂产生侧向的分力。底部底座采用加宽的平板结构,前后两端延伸出支撑脚,增大和地面的接触面积,在平整的硬化路面上使用时,单位面积的地面压力能控制在0.2MPa以内,即使是在铺装的沥青路面作业也不会出现底座下陷的问题,底座和下层剪臂的铰接点做了加厚的衬套设计,反复转动过程中能减少铰接孔的磨损,提升整套结构的使用寿命。

建模过程中要重点核对各铰接点的运动干涉情况:当剪臂完全收拢时,所有杆件之间要预留2mm以上的安全间隙,不能出现杆件互相碰撞摩擦的问题,螺杆的行程要和剪臂的运动行程完全匹配,当剪臂展开到最大高度时,螺杆的螺纹段还有至少3圈的啮合余量,避免出现螺杆脱开的风险。另外还要考虑各部件的加工工艺性,剪臂杆件采用冲压成型的工艺,铰接孔的位置精度控制在0.1mm以内,保证装配后各剪臂的转动顺畅,不会出现卡滞的问题,铰接轴采用标准的圆柱销加开口销的固定形式,后期维护时拆卸更换也很方便。

在实际使用场景里,这类剪式结构除了汽车维保之外,还可以调整尺寸参数后用在轻型设备的高度调整工位,比如小型流水线的工位顶升、家具安装的高度微调等场景,只需要根据目标载荷调整剪臂的截面尺寸和螺杆的直径参数,就能适配不同的承重需求。设计时还要注意整体的重量控制,在保证结构强度满足额定载荷的前提下,剪臂和底座的板材厚度选择3mm的高强度钢板,整套结构的总重量控制在3.5kg以内,方便随车携带,不会占用太多后备箱空间。各转动副的位置预留了润滑脂加注的间隙,长期使用时可以定期加注润滑脂,减少铰接位置的磨损和转动阻力,即使是单人操作也能轻松通过摇把转动螺杆完成顶升作业,不需要额外的辅助工具。
