可3D打印的大理石滚压运行装置结构

这款大理石滚压装置，核心应用场景覆盖创客空间机械原理演示、桌面趣味机械展品、青少年机械结构教学教具三大类，也可作为小型文创展项的动态互动单元，依靠弹珠的循环滚动完成整套机械动作的自运行展示，不需要额外接入外部动力源，仅依靠弹珠重力与结构的机械联动即可完成完整的动作循环。从实际用途来看，它既可以作为机械结构设计的教学案例，帮助学习者理解重力传动、凸轮联动、间歇机构的运行逻辑，也可作为桌面动态摆件，通过连贯的弹珠输送、抬升、滚落循环展现机械结构的精巧感，部分手工爱好者也会将其改造后加入木质外壳，作为手工创意作品的核心动力单元。

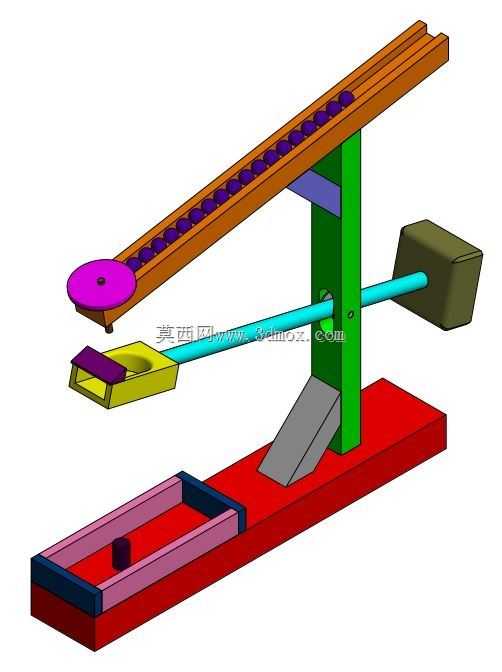

从功能特性上拆解，整套装置的核心动作逻辑分为四个环节：弹珠在重力作用下沿倾斜轨道滚落，撞击末端的触发杠杆，杠杆联动抬升机构将低位的弹珠重新输送至轨道最高点，弹珠再次沿轨道滚落完成循环，过程中附带的阻尼结构会控制弹珠的滚动速度，避免弹珠因速度过快冲出轨道，同时联动的间歇限位结构会保证每次仅释放一颗弹珠进入触发段，避免多颗弹珠卡滞造成机构卡死。整套结构没有额外的电子元件，所有动作均依靠纯机械结构的配合完成，对装配公差的控制要求集中在转轴配合位、轨道衔接位两个区域，转轴位置的间隙控制在0.1-0.2mm即可保证转动顺畅无卡滞，轨道衔接处的高度差控制在0.5mm以内就能避免弹珠滚落时出现卡顿或跳脱。

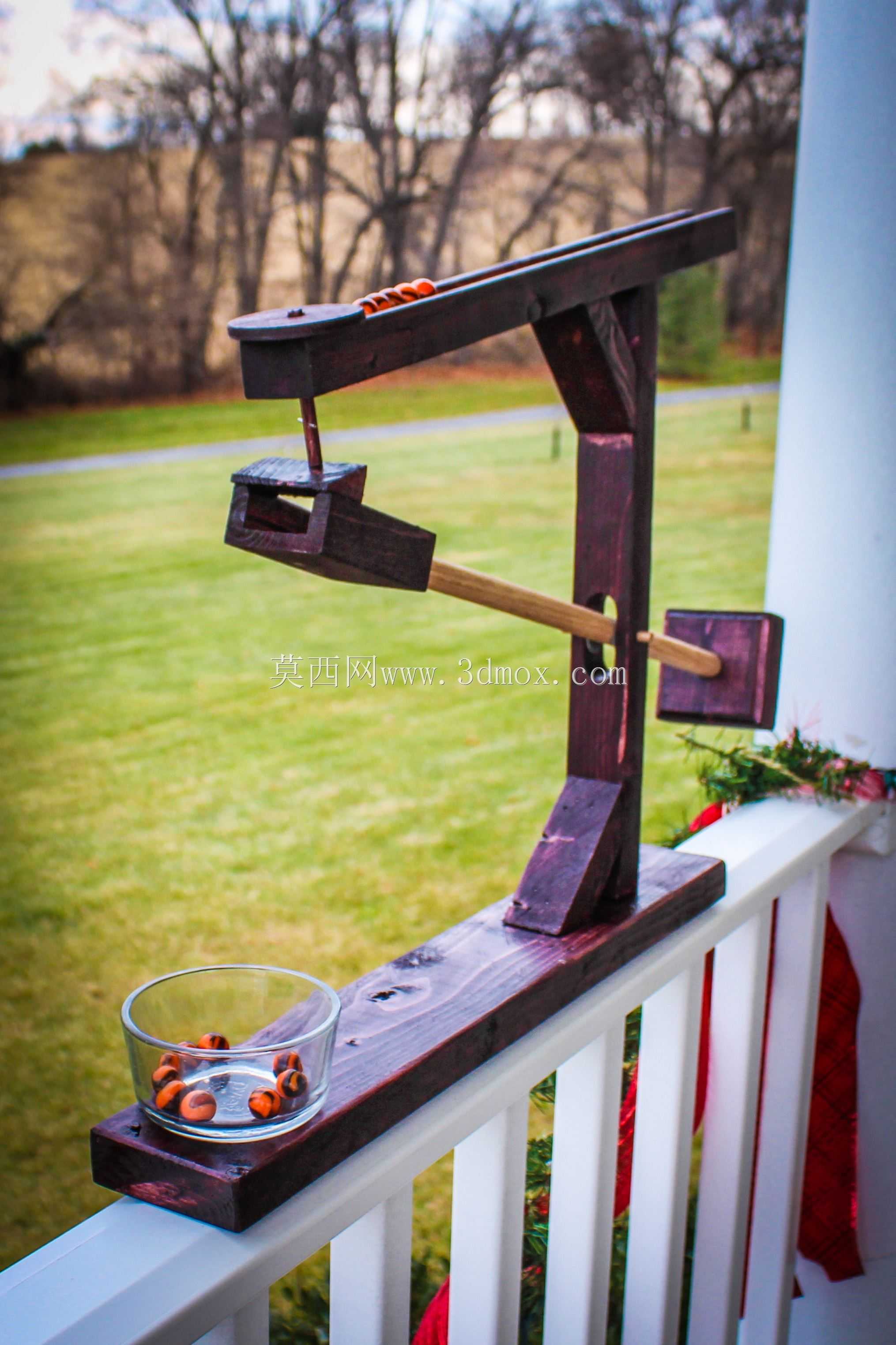

设计思路上，整套结构优先考虑了3D打印的工艺适配性，所有零件均做了无倒扣设计，打印时不需要添加支撑结构即可直接成型，转轴位置预留了标准的间隙配合量，不需要额外加装轴承，依靠打印件本身的耐磨特性即可满足长期运行的需求。考虑到不同使用者的加工条件差异，结构中承载大理石弹珠的杯状部件做了可替换设计，使用者既可以直接使用配套的打印件，也可以自行用木材、亚克力等材料加工适配的杯体，只需要保证杯体的安装位尺寸与转轴轴心位置匹配即可，不需要改动其他主体结构。轨道部分做了分段式设计，每段轨道的侧壁高度均为弹珠直径的1.2倍，既可以限制弹珠的滚动轨迹，也不会遮挡弹珠的运动过程，方便观察整套机构的运行逻辑。

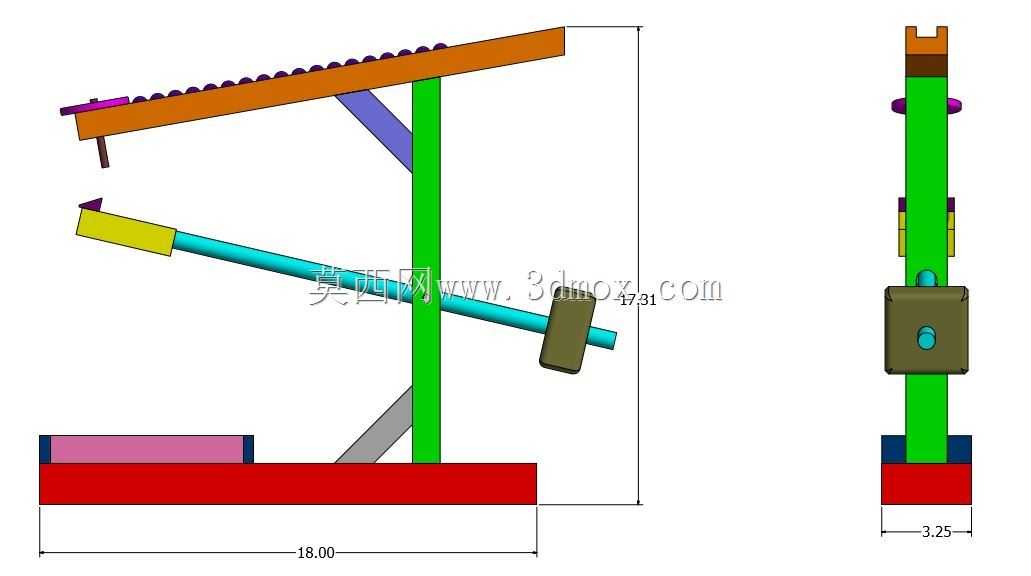

外形尺寸与安装边界方面，整套装置的主体轮廓为矩形布局，横向最大尺寸控制在200mm以内，纵向最大高度为180mm，纵深方向的最大尺寸为120mm，放置在普通桌面时仅需要占用A5纸张大小的台面空间，底部预留了四个安装孔位，可以直接通过M3螺丝固定在木质或亚克力底座上，也可以直接放置在水平台面上使用，只要保证台面倾斜角度不超过2度，就不会影响弹珠的正常滚动循环。所有运动部件的外边缘均做了R2以上的圆角处理，不存在尖锐的凸起结构，作为教学教具使用时也不会出现划伤风险。结构中所有的联动杠杆均做了减重处理，在保证结构强度的前提下尽可能降低运动件的重量，减少弹珠撞击触发时的能量损耗，保证整套机构可以依靠弹珠的重力完成完整的循环动作，不需要额外施加外力。轨道的倾斜角度经过反复校核，主滚落段的倾斜角度为5度，既可以保证弹珠获得足够的滚动速度触发末端杠杆，也不会因为速度过快导致弹珠撞击时产生过大的冲击力，抬升机构的行程刚好匹配弹珠直径，每次抬升动作仅输送一颗弹珠回到轨道起点，不会出现多弹珠堆叠的情况。
