视错觉彭罗斯三角实体结构展示

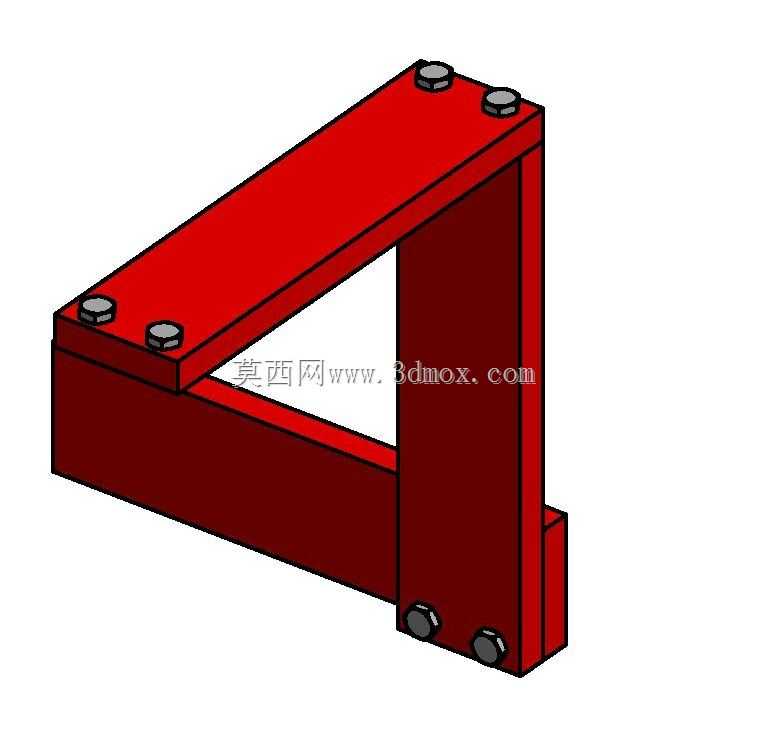

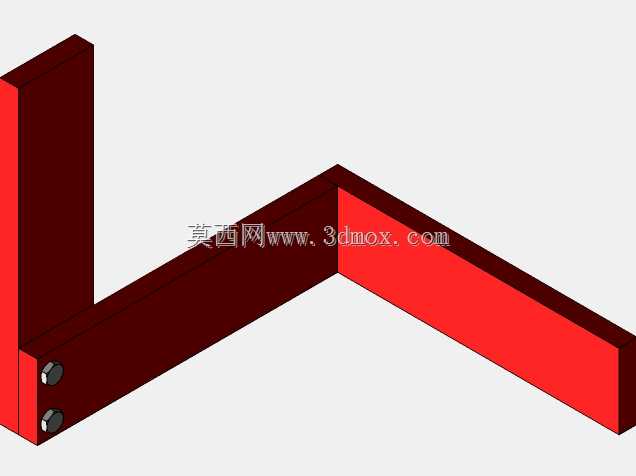

在日常的机械结构认知里，三角形是最稳定的平面结构，三个边首尾闭合形成刚性支撑，这是所有结构工程师入门时最先接触的力学常识，但彭罗斯三角的实体化结构，恰恰打破了这种固化的空间认知，它利用特定的观察视角，让三个互相垂直的杆件在视觉上形成闭合的三角回路，实际空间里三个构件并没有真正首尾连接，只是在固定观测点上形成了视觉错位。这种结构最早是作为视错觉图形存在，现在通过三维建模实体化之后，常被用在科普展馆的互动展项、创意装置艺术、工业设计教学案例里，用来讲解空间透视原理、人眼视觉成像的认知偏差，很多高校的机械原理、工业设计专业会把这类结构作为认知实践案例，让学生理解三维空间投影和实际结构的差异，避免在结构设计里出现透视误导导致的装配干涉问题。从实际结构设计来看，这个修改版本的彭罗斯三角，没有采用传统视错觉图形的纯平面绘制逻辑，而是用等截面的方管作为基础构件，三个方管分别沿X、Y、Z三个正交轴方向延伸，每个杆件的端部做了45度斜切处理，在特定的观测角度下，斜切面刚好和相邻杆件的侧面视觉重合，让观察者误以为两个杆件是刚性连接的，实际三个杆件的空间位置是互相错开的，相邻杆件的端部间隙控制在5mm以内，既保证视觉上的无缝错觉，又避免实际装配时的结构干涉。做这类结构的三维建模时，最核心的是视角校准，需要先确定固定的观测视点，把相机视场角设置在45度左右，和人眼的常规视场角匹配，然后逐个调整三个杆件的空间位置，让每个杆件的端部在相机视图里刚好和相邻杆件的轮廓完全对齐，不能出现错位漏缝，否则视错觉效果就会失效。结构的安装边界也需要提前考虑，这类展示用的结构通常会搭配一个隐藏的支撑底座，底座藏在观察者的视觉盲区里，也就是三个杆件交汇的视觉死角位置，支撑结构采用薄壁方管焊接，表面做和主体结构一致的哑光处理，避免支撑结构反光破坏视觉错觉效果。实际加工的时候，三个主体杆件的截面尺寸要完全一致，截面边长公差控制在0.1mm以内，斜切面的角度公差不能超过0.2度，否则在观测点就会出现接缝不齐的问题，破坏不可能三角的视觉效果。很多人第一次接触这类结构的时候，会误以为这是违背空间几何的特殊结构，实际上它只是利用了人眼对二维投影的三维重构习惯，大脑会自动把二维画面里的闭合轮廓解读成三维空间里的闭合实体，而这个结构刚好利用了这个认知特性，在不违背实际空间几何规则的前提下，制造出了视觉上的矛盾感。在工业设计领域，这类视错觉结构也常被用在创意产品的外观设计上，比如创意摆件、文创产品、展馆互动装置，通过这种反常识的结构吸引注意力，同时也能作为科普教具，让参观者直观理解透视原理和空间认知的逻辑。做这类结构的三维建模时，还要注意杆件的倒角处理，所有的棱边都做R0.5的小圆角，避免加工的时候出现锐边割手的问题，同时圆角的光影过渡也能让视觉衔接更自然，不会因为锐边的强反光暴露结构的错位。三个杆件的长度比例也要严格匹配，每个杆件的有效视觉长度和截面边长的比例控制在8:1左右，比例过大就会让结构显得过于细长，比例过小则会让错位的部分容易被观察者察觉，影响错觉效果。实际安装的时候，需要先固定观测点的位置，在地面做标识引导参观者站在指定位置观察，同时在结构周围设置遮挡，避免参观者从侧面观察到结构的实际错位，保证视错觉的展示效果。这类结构虽然没有实际的工业承载功能，但是它在设计教学、科普展示领域有很实际的用途，能帮助结构设计者理解三维投影和实际结构的差异，避免在复杂结构设计里因为透视判断失误出现装配错误，也能让普通参观者理解人眼视觉的认知局限，是非常典型的认知类结构案例。
