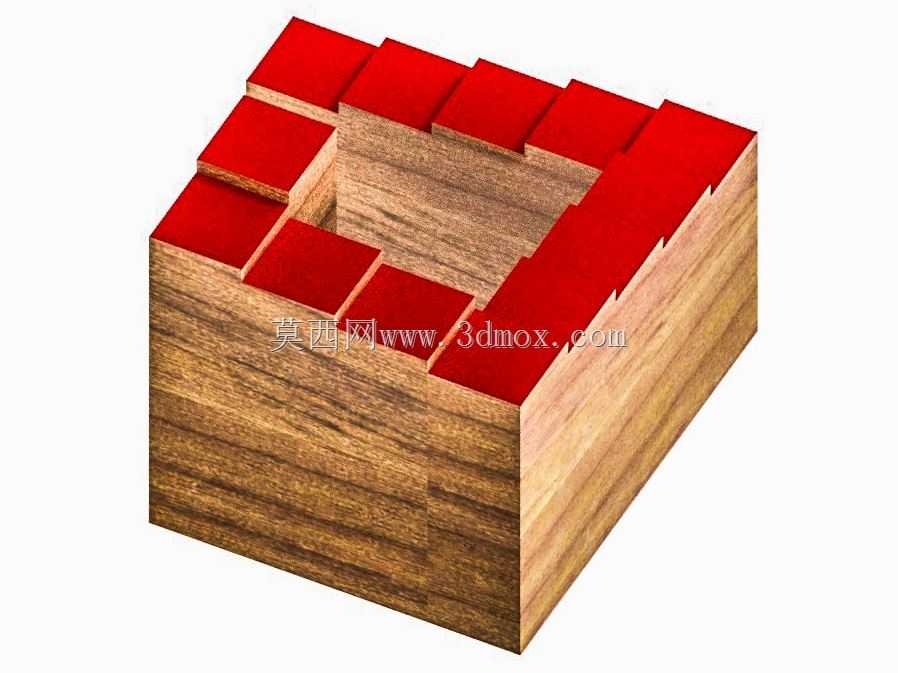

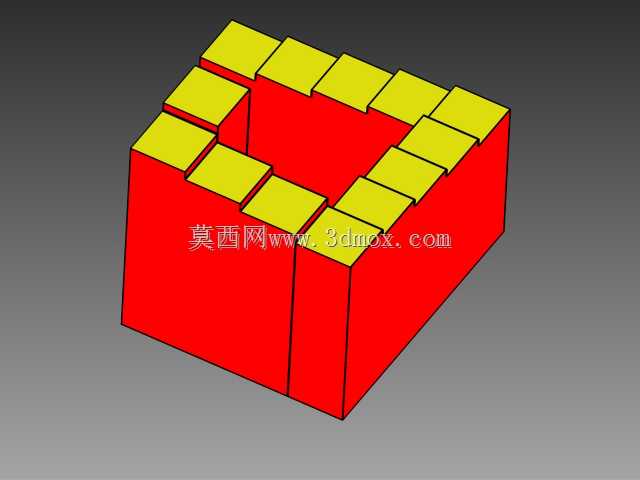

彭罗斯视错觉循环阶梯结构展示

在视觉原理展示、科普装置开发、空间创意设计领域，这类循环阶梯结构常被用作核心展示载体，很多科技馆的互动展项、商业空间的创意造景、影视特效的空间场景搭建，都会参考这类几何悖论结构做实体化落地设计。从结构本身来看，它利用二维投影的视觉误导，让四段呈90度转折的阶梯首尾衔接，形成看似连续上升或下降却始终在同一高度循环的视觉效果，实际三维落地时需要严格控制每一段阶梯的高差、转折角度以及观察视角的遮挡关系，才能在特定观测点还原出经典的视错觉效果。做这类结构的三维建模时，首先要拆解四段阶梯的空间坐标关系，每一段阶梯的踏面宽度、踢面高度不能完全按照常规民用建筑楼梯的参数设置，常规楼梯踢面高度多在150mm左右，踏面宽度在280mm上下，但这类视错觉结构需要根据观测视场角调整每一级台阶的微小高差，在远离观测点的位置逐步压缩踢面高度，同时调整转折处平台的倾斜角度，让整个结构在三维空间里实际是一个平缓的连续坡面，只是通过阶梯的线条分割误导视觉判断。从安装边界来看，如果是做小型桌面展示装置，整体外轮廓尺寸通常控制在600mm见方以内，高度不超过300mm，底部需要预留10mm左右的安装法兰边用于固定在展示台面上，观测点需要设置在距离结构正前方1.2-1.5m的高度1.5m位置，才能达到最佳的视错觉效果；如果是做大型沉浸式展项，整体结构的外接矩形尺寸可以做到4m见方，高度控制在2.2m以内，要预留人员行走的通道空间，同时在结构外侧做视线遮挡围挡，避免参观者从侧面观察到结构的实际高差变化，破坏视错觉体验。这类结构的功能核心不是作为实际通行的楼梯使用，而是通过几何构造实现视觉认知干扰，常被用于科普教育中讲解人类视觉感知的局限性，也会被用于创意广告、艺术装置的设计中，强化空间的奇幻感。建模过程中要注意每一段阶梯的衔接处不能出现穿模或者线条断裂，四个转角的扶手结构要跟随阶梯的坡度做连续变化，扶手的高度在视觉上要保持统一的1100mm左右的常规扶手高度，实际三维坐标里扶手是随着结构的平缓坡度缓慢变化高度的，只是通过线条的透视处理让观测者误以为扶手始终水平。另外，结构的表面纹理处理也很关键，踏面和踢面要采用对比度适中的材质，不能用过于反光的镜面材质，否则会反射出结构的实际形态，暴露视错觉的设计逻辑，通常采用哑光的纯色或者木纹材质，强化阶梯的轮廓线条，让视觉更容易被线条引导，产生高低差的误判。在做结构受力校核时，如果是实体落地的装置，每一段阶梯的承重只需要考虑展示模型的自重，不需要满足民用楼梯的活荷载要求，框架部分常用铝合金方管焊接做内部支撑，外部覆阻燃板材做阶梯造型，整体重量控制在小型装置5kg以内、大型展项500kg以内，方便运输和现场安装。很多做创意空间设计的工程师会在这类基础结构上做衍生设计，比如在阶梯上增加行走的小人动态装置，进一步强化无限循环的视觉效果，或者结合灯光设计，在每一级踏面下暗藏灯带，通过灯光的明暗变化进一步误导视觉对高差的判断，让视错觉效果在不同光线环境下都能稳定呈现。需要注意的是，这类结构无法实现真正的三维空间无限循环，所有的实体落地版本都只能在特定观测点实现视错觉效果，一旦偏离观测角度，就能看到结构的实际构造，所以在做配套的展示设计时，必须明确标注最佳观测位置，必要时设置固定的观测台，引导参观者站在正确的位置体验效果。
