废旧木料拼接可动关节木质机械玩偶

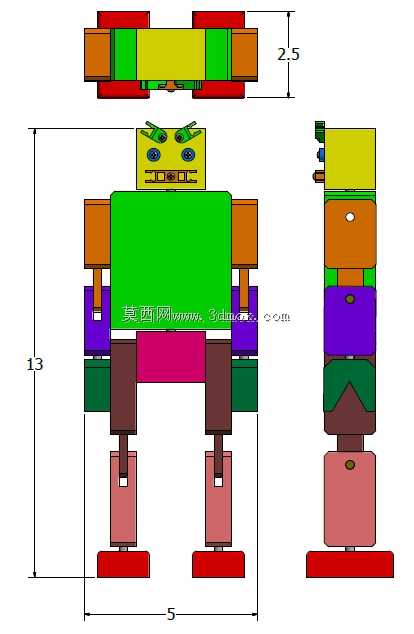

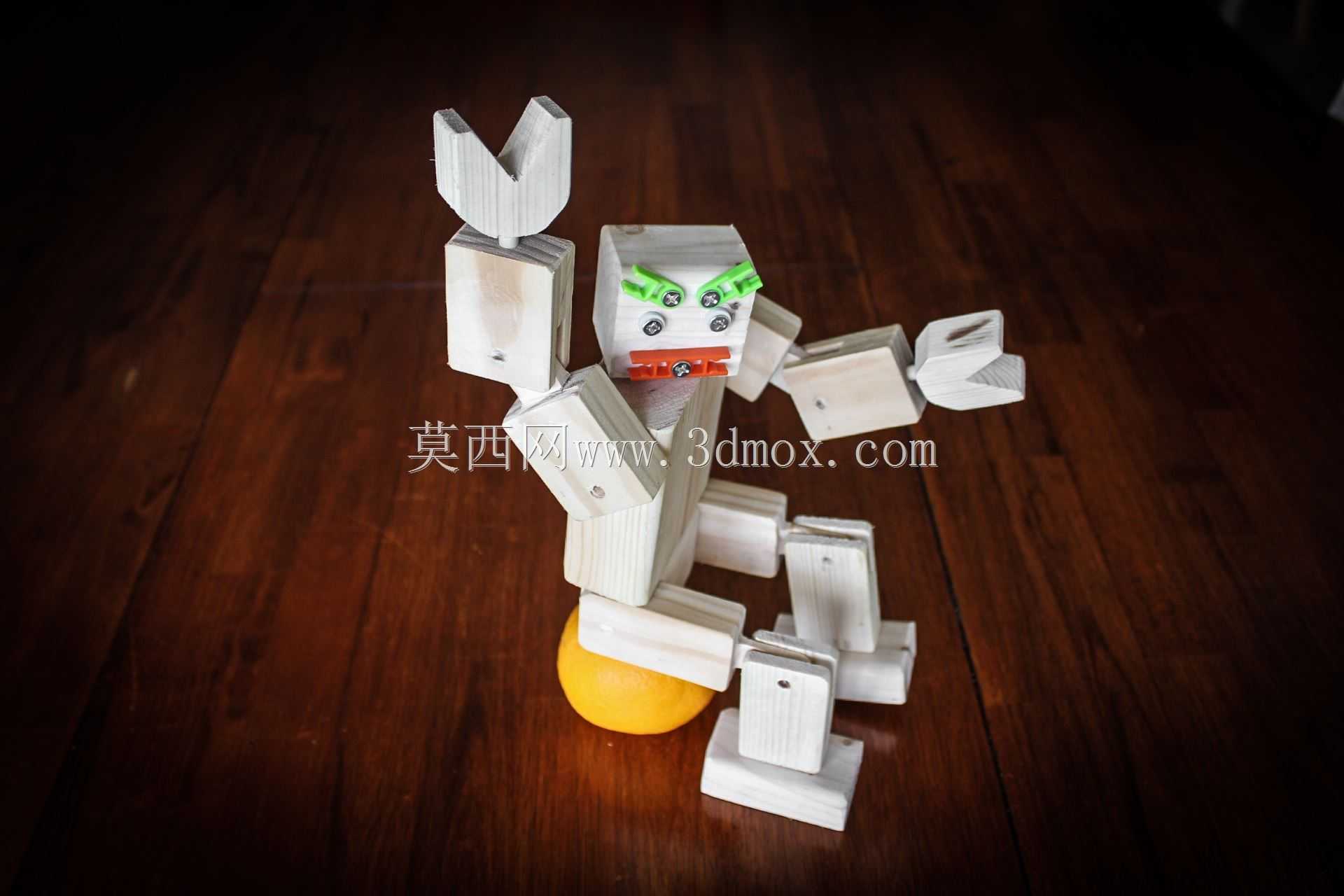

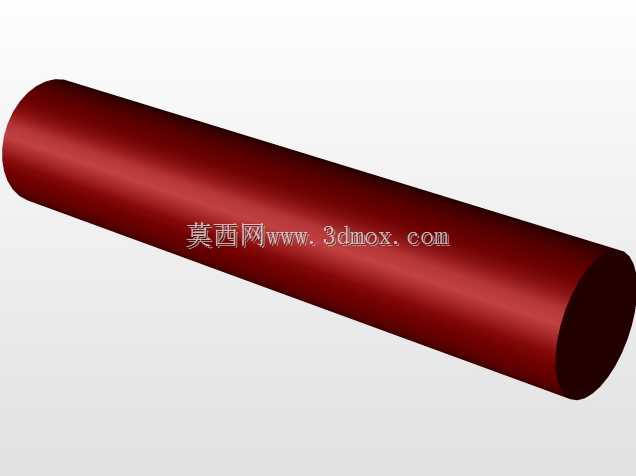

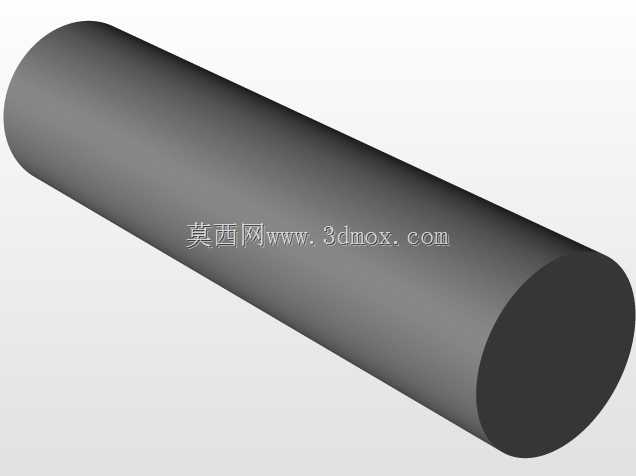

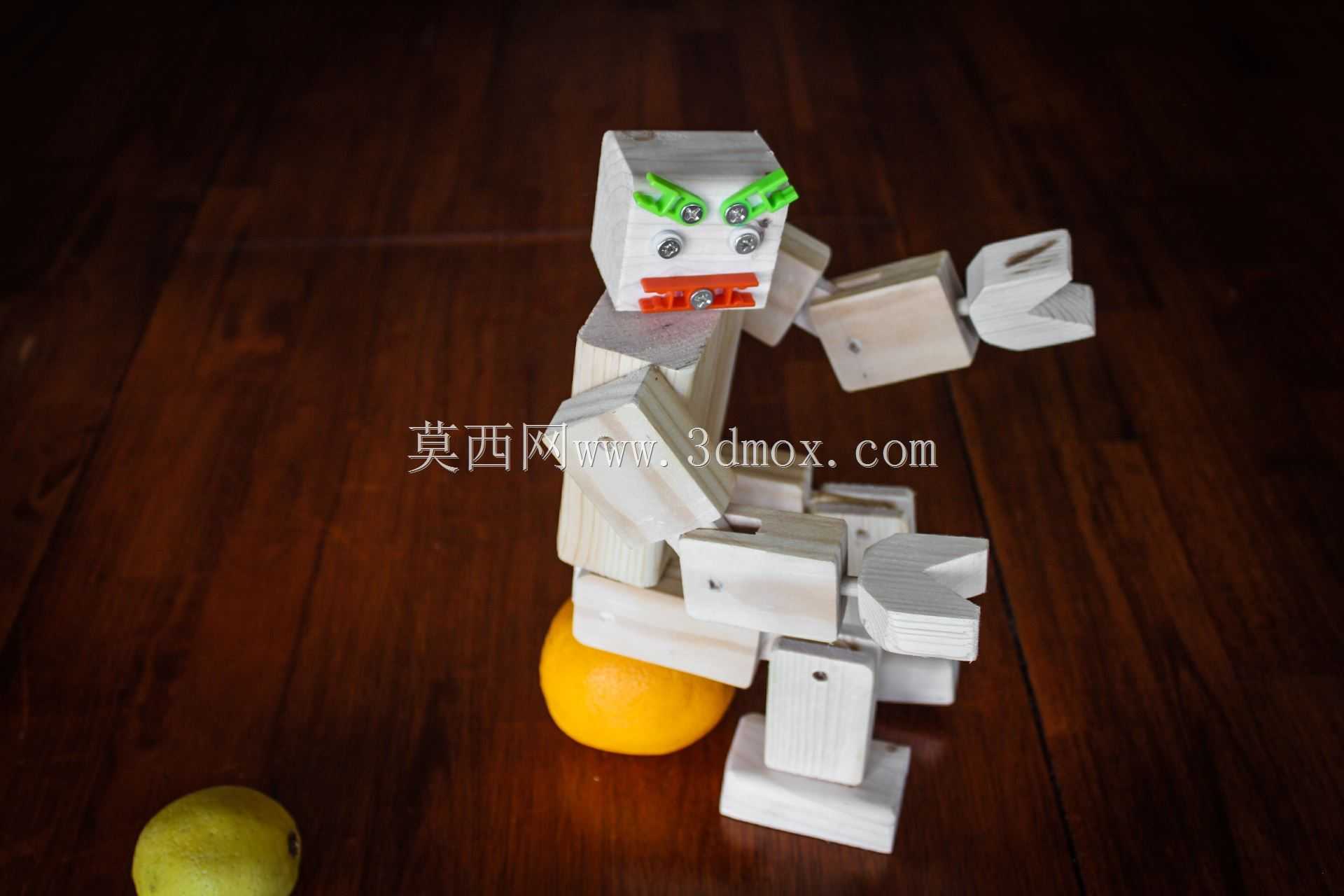

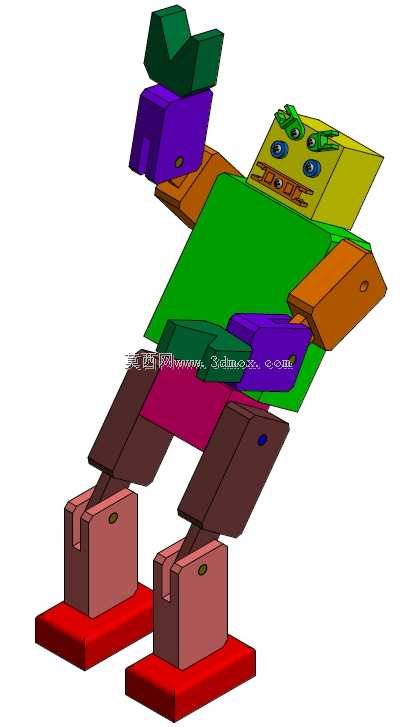

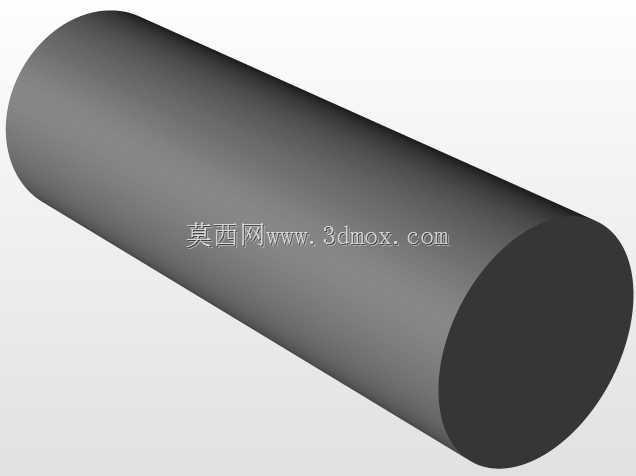

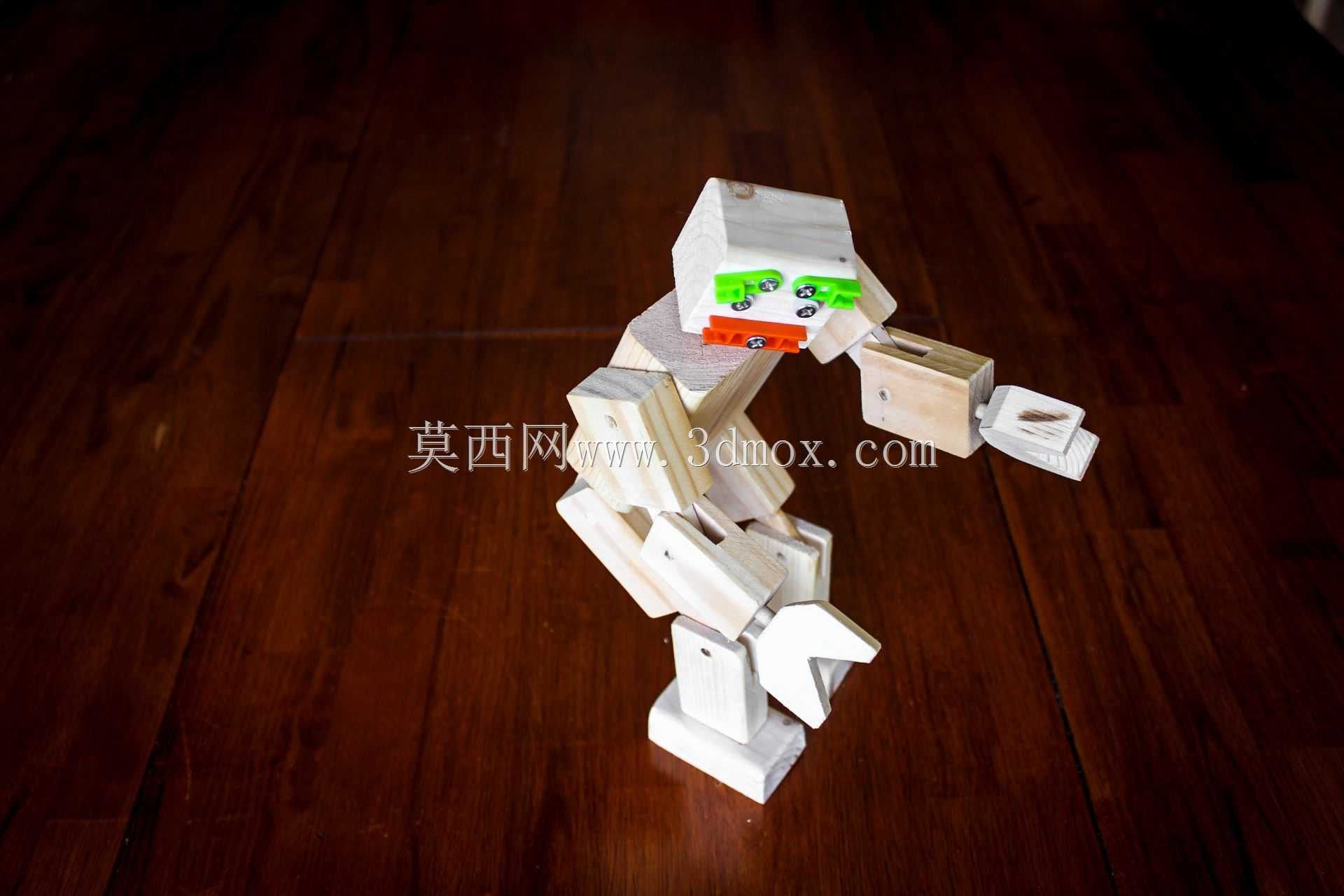

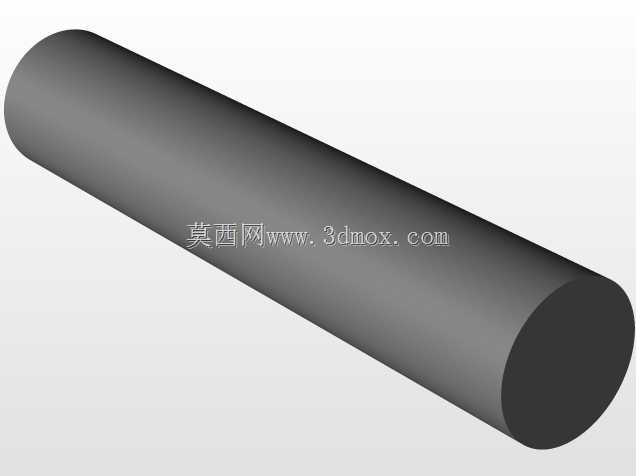

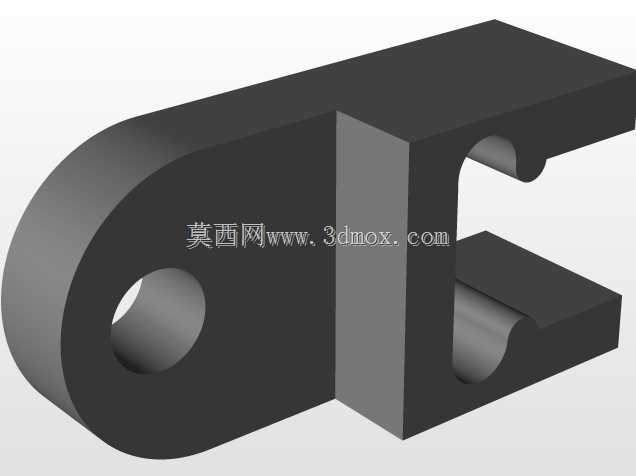

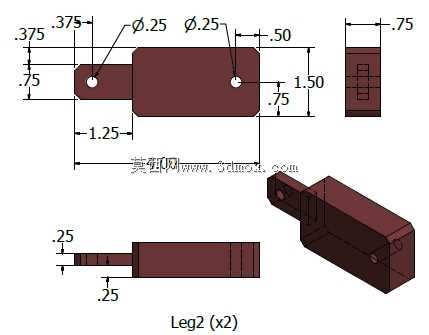

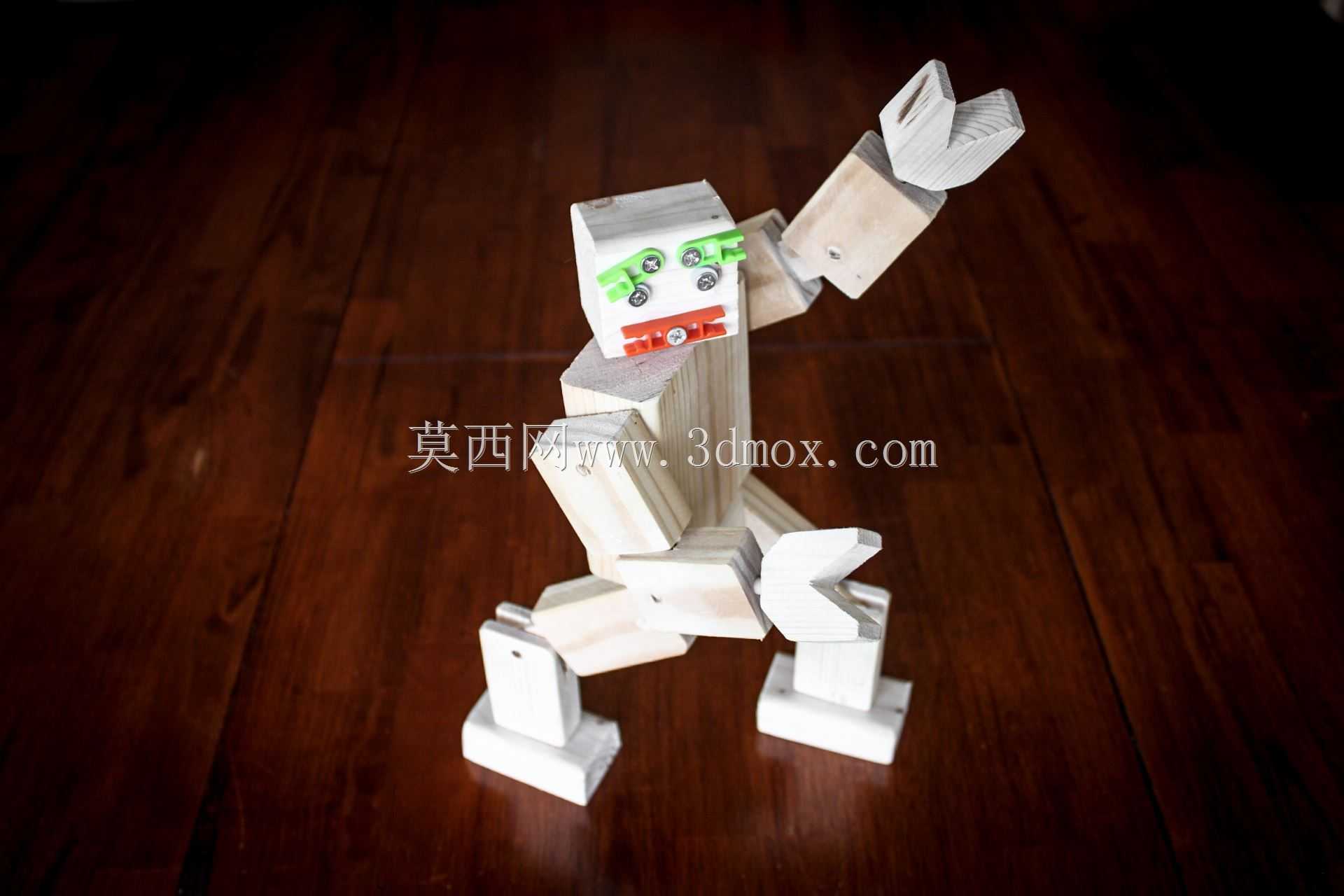

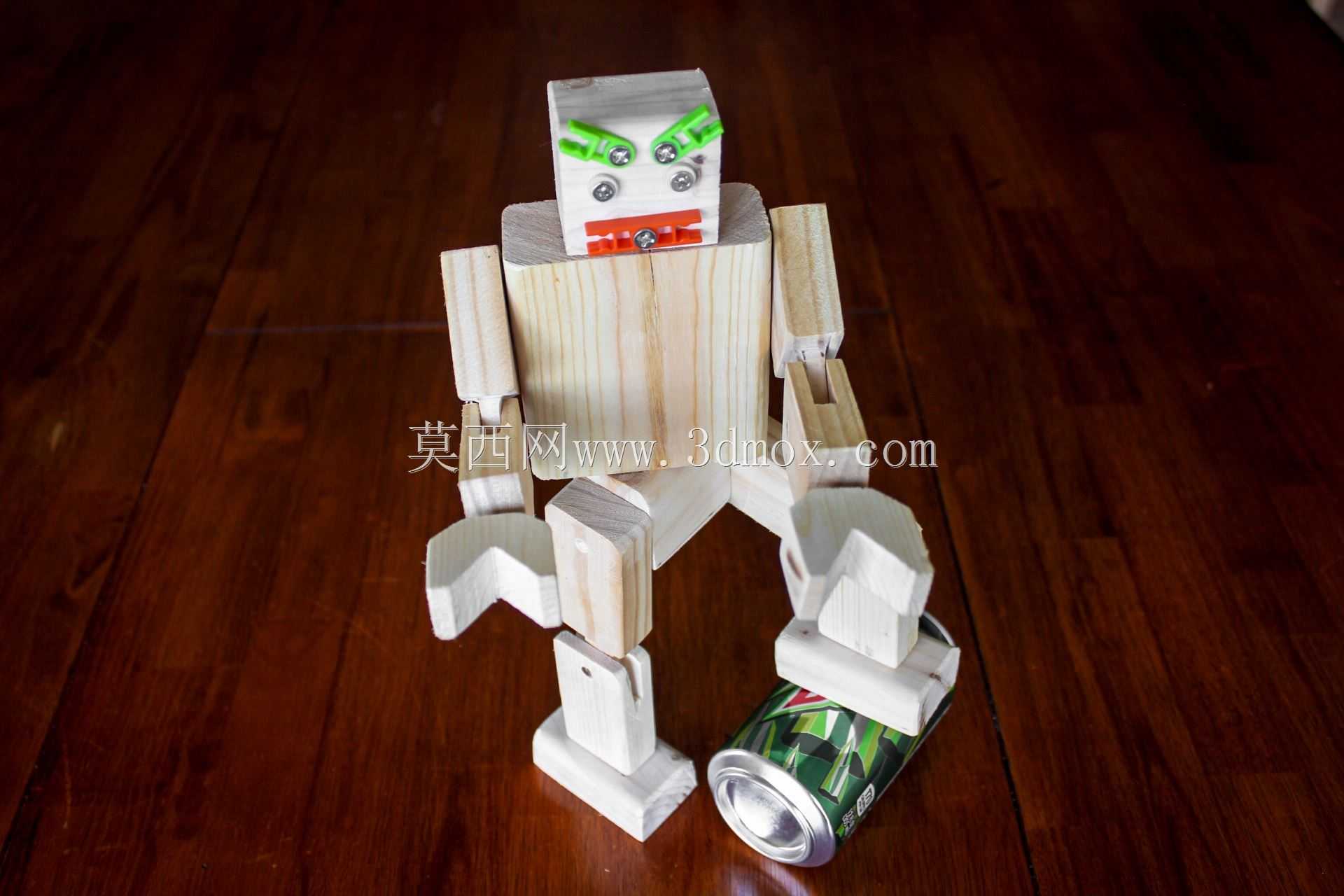

这款木质可动结构的设计，最初源于创客场景下的边角料复用实践，核心是利用废旧木料与闲置拼装套件的标准连接件，实现多自由度的肢体动作模拟，可应用于青少年科创教育的结构力学演示、手工创客工坊的教学样件，也可作为桌面趣味陈设，直观展示转动副的运动逻辑。从功能特性来看，整个结构的头部、上肢、下肢、臀部位置均设置了独立旋转关节，上肢与下肢的关节处采用双旋转副设计，能够模拟人体舞蹈、格斗等多种姿态，关节转动阻尼适中，调整姿态后可依靠木料与连接件的摩擦力保持固定，无需额外支撑结构即可稳定站立。设计思路上全程遵循易加工、易装配的原则，所有木质构件均采用规则方料裁切而成，不需要复杂的曲面加工设备，普通线锯、砂纸即可完成零件加工，连接件复用标准拼装套件的销轴类零件，不需要定制特殊五金件，普通爱好者在家即可完成复刻。从安装边界与尺寸逻辑来看，整体结构站立高度约200mm，底座支撑脚的横向跨度约120mm，纵向支撑深度约80mm，放置在桌面时不会占用过多空间，各关节的转动行程经过限位设计，上肢向上抬起的最大角度为120度，下肢前后摆动的最大角度为90度，头部可实现360度水平旋转，臀部关节可带动上半身完成左右30度的侧倾，所有转动副的配合间隙控制在0.2mm以内，既保证转动顺畅，又不会出现松垮晃动的问题。结构的受力逻辑经过反复验证，站立状态下整体重心落在两个支撑脚形成的支撑面中心位置，即使摆出单脚抬起的姿态，也能通过调整上肢位置平衡重心，不会出现倾倒问题。木质构件的连接位置采用嵌入式销轴安装，销轴孔深度为10mm，能够承受反复转动带来的拉扯力，长期使用不会出现松脱。在教育场景应用中，这款结构可以作为转动副设计的入门教学案例，帮助初学者理解关节自由度、重心配平、转动阻尼等基础机械原理，相比纯理论讲解，实体可动的结构能够让学习者更直观地感受到参数调整对运动效果的影响。在创客实践场景中，该设计的开源属性允许爱好者在此基础上进行二次改造，比如更换关节连接件增加阻尼感、加装微型舵机实现电动驱动、更换不同材质的木料调整整体质感，所有构件的尺寸都留有足够的改造余量，不需要对核心结构进行大幅修改即可完成功能拓展。从加工工艺角度看，所有木质零件的加工公差要求为±0.1mm，普通桌面级加工设备即可满足精度要求，零件之间没有复杂的配合关系，装配过程不需要专用工具，按照构件的位置关系依次穿入销轴即可完成总装，总装时长不超过30分钟，适合作为短期创客工作坊的实践项目。结构的运动逻辑经过实际验证，所有关节的运动范围不会出现构件干涉问题，肢体摆动过程中相邻零件的最小间隙保持在1mm以上，反复运动也不会出现磨损掉屑的问题，木料表面经过打磨处理后没有尖锐棱角，作为教学用具使用时也不会出现划伤风险。
