布加迪风格超跑外观曲面结构设计

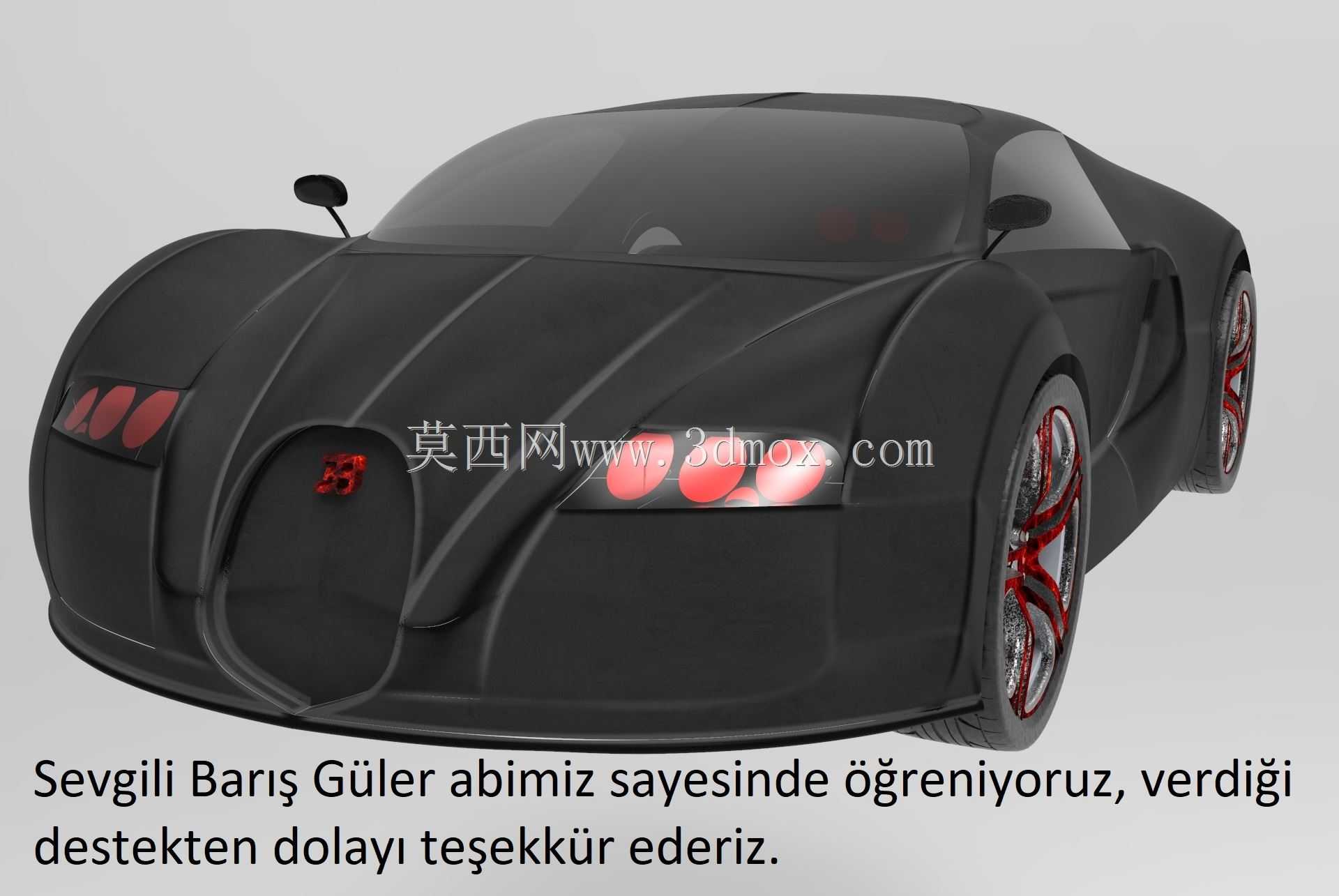

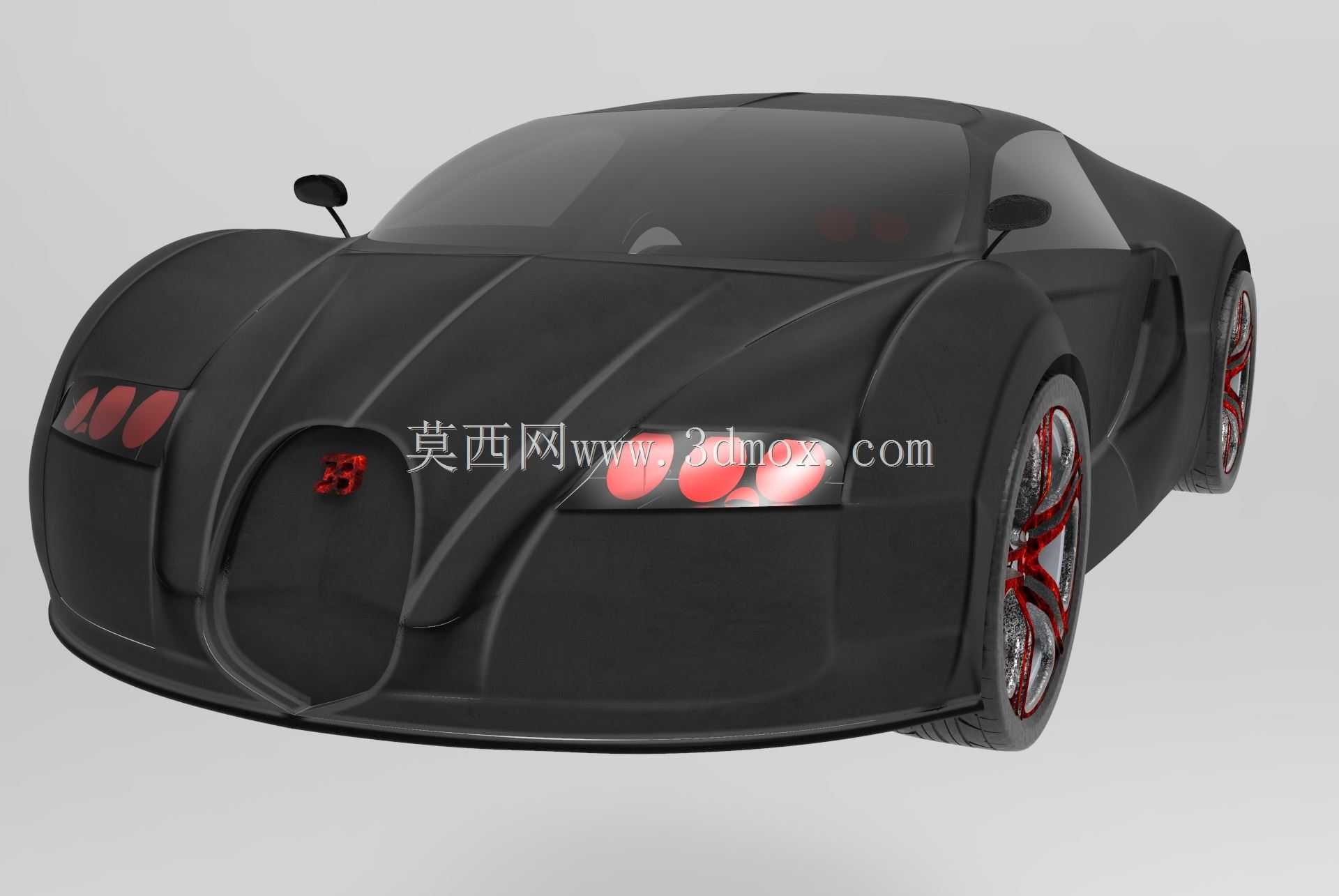

做超跑外观结构建模的时候，最先要卡的是整车空气动力学边界，这款双门超跑的前脸采用了大弧度内凹的中央进气通道，两侧轮拱的隆起高度比常规家用轿车高出120mm左右，目的是在高速行驶时让前轮区域的乱流顺着轮拱曲面快速导走，避免气流灌入轮腔形成升力。前脸的灯组采用了横向分段式的内嵌布局，灯腔外侧的曲面和前保险杠蒙皮做了G2连续处理，不会在灯组边缘形成突兀的气流分离点，中央的品牌标识安装位做了内凹沉台，沉台深度控制在8mm，既保证标识安装后不会突出于前脸主曲面，又能避免高速行驶时标识位置产生风噪。

车身侧面的曲面是整个建模的难点，从A柱底端延伸到车尾的肩线采用了双曲率过渡，肩线上方的侧窗曲面带有12度的内倾角，一方面可以降低侧窗区域的风阻系数，另一方面能减少阳光直射进入驾驶舱的面积，降低夏季驾驶舱的热负荷。车门下方的侧裙采用了外凸式的导流结构，侧裙下边缘比车身底板低35mm，行驶时可以梳理车底侧面的气流，减少车底乱流对车尾扩散器的干扰。后视镜的安装座设置在车门板上而非A柱三角窗位置，镜壳的曲面做了水滴形收窄，镜柄的截面采用椭圆形设计，能有效降低后视镜区域的风噪，同时避免镜体在高速行驶时产生抖动。

轮圈的造型采用了多辐条镂空设计，辐条的曲面带有一定的扭转角度，车轮转动时可以引导气流穿过辐条间隙，给刹车系统提供冷却气流，轮圈的中心盖安装位做了沉台设计，和轮心轴承的安装端面齐平，不会额外增加轮端的突出尺寸。轮胎的侧壁建模时要考虑实际装车后的压缩量，静态载荷下轮胎侧壁的径向压缩量大概在15mm左右，建模时预留这个变形量才能保证整车姿态和实车一致，不会出现轮拱和轮胎间隙不合理的问题。

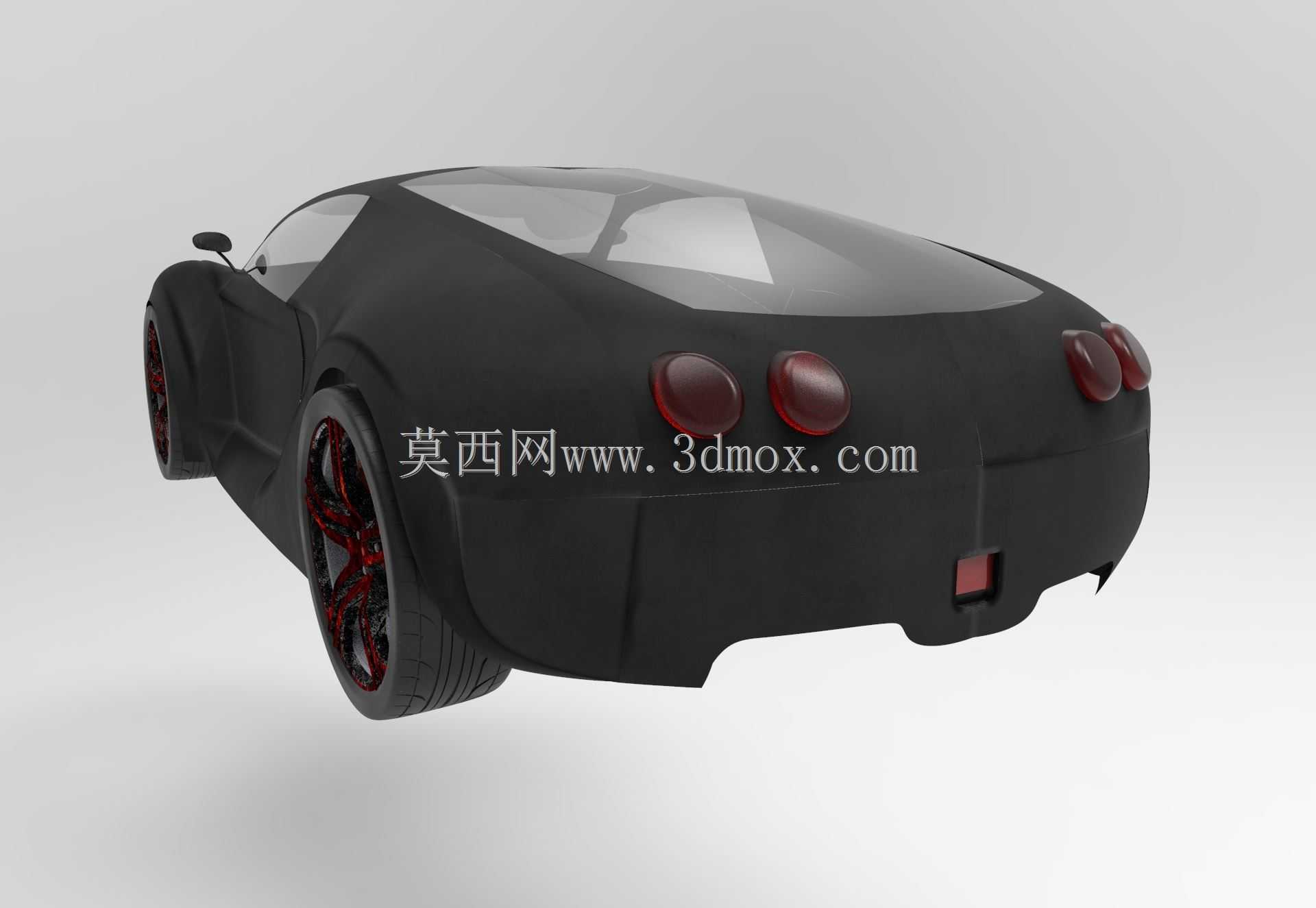

车尾部分的曲面采用了大角度的溜背过渡，后挡风玻璃的倾斜角度达到了28度，这个角度可以让气流顺着后挡风玻璃快速流向车尾的尾翼区域，尾翼采用了和车身一体化的隐藏式布局，在常规行驶状态下尾翼和车尾曲面齐平，不会增加额外风阻，高速状态下尾翼升起时可以提供足够的下压力。车尾两侧的散热口采用了横向格栅结构，格栅的叶片角度做了15度的外倾，能把后轮刹车系统产生的热空气快速导出车外，同时避免路面的积水被气流倒灌进刹车区域。

整车的内饰建模边界要和车身曲面做严格的匹配，车门内板的曲面和车门外板的间隙控制在4mm，这个间隙是留给车门密封胶条、玻璃升降机构的安装空间，仪表台的上沿曲面要和前挡风玻璃的下沿保持平行，避免玻璃反光映射到仪表台上影响驾驶视线。座椅的安装位置要考虑整车的重心分布，座椅的H点距离整车底板的高度设置在220mm，能保证驾驶员的坐姿足够低，符合超跑的驾驶姿态设定，同时座椅靠背的倾斜角度可以在22度到38度之间调节，适配不同身高的驾驶员。

建模过程中所有的曲面拼接都要做连续性检查，外露的外观曲面必须达到G2连续，避免后续做渲染或者实体化的时候出现曲面褶皱，安装配合的接触面要做0.5mm的拔模角度，方便后续如果做结构件开模的时候能顺利脱模。车身的分缝位置要设置在曲面的棱线处，比如前后保险杠和翼子板的分缝、车门和侧围的分缝，都沿着车身的特征线布置，这样既可以隐藏分缝的视觉存在感，又能保证密封胶条的安装路径是顺滑的，不会出现拐角处密封不严的问题。

在做整车尺寸校验的时候，要注意整车宽度控制在1990mm以内，这个宽度是常规超跑的通行宽度上限，能保证车辆可以通过大部分城市道路的限宽设施，整车高度控制在1150mm，这个高度可以保证车内乘员的头部空间有900mm左右的余量，同时不会因为车身过高增加迎风面积。轴距设置在2710mm，这个轴距可以给前后轴之间留出足够的空间布置动力总成、油箱以及冷却系统，同时保证车辆的转弯半径控制在6.2m以内，提升车辆在城市道路的灵活性。

底盘部分的建模要预留出排气系统、传动系统的安装空间，车底的中央通道做了内凹设计，内凹的深度是180mm，可以容纳传动轴和排气中段，同时车底的护板采用了平整化设计，从车头前唇一直延伸到车尾扩散器，能让车底的气流快速通过，降低车底的气压，提升整车的下压力。前后悬架的安装硬点要和车身底板的安装座对齐，前悬架采用双叉臂结构的安装预留位，减震器的安装角度设置在12度，能保证减震器的工作行程足够，同时不会侵占前轮的转向空间。
