手持有线动圈式麦克风结构设计

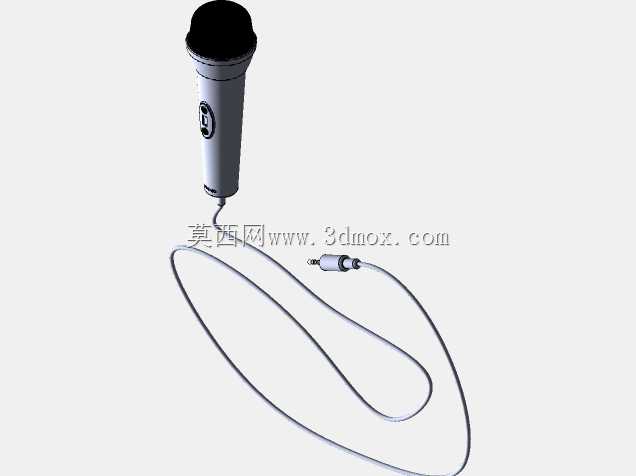

　　在现场扩声、小型会议、家用K歌、户外路演这类场景里，手持有线麦克风的结构可靠性直接影响使用体验，很多人觉得这类产品结构简单，实际拆解建模时要兼顾握持手感、内部器件防护、走线可靠性、按键操作逻辑多个维度，并不是简单做个筒状外壳就完事。先从实际使用场景的需求倒推设计逻辑，这类手持设备日常使用中经常会被握持移动、偶尔磕碰、手部出汗打滑，所以外壳的握持段做了微弧的内收曲面，不是直上直下的圆柱，对应成年人手掌握持时的指腹贴合位置，表面做了细微的防滑纹理，不会因为光滑导致握持脱落，整体长度控制在240mm左右，最大握持直径38mm，这个尺寸是参考成年人手掌握持的舒适区间定的，太粗握久了累，太细又会显得廉价且内部放不下拾音单元与控制电路板。

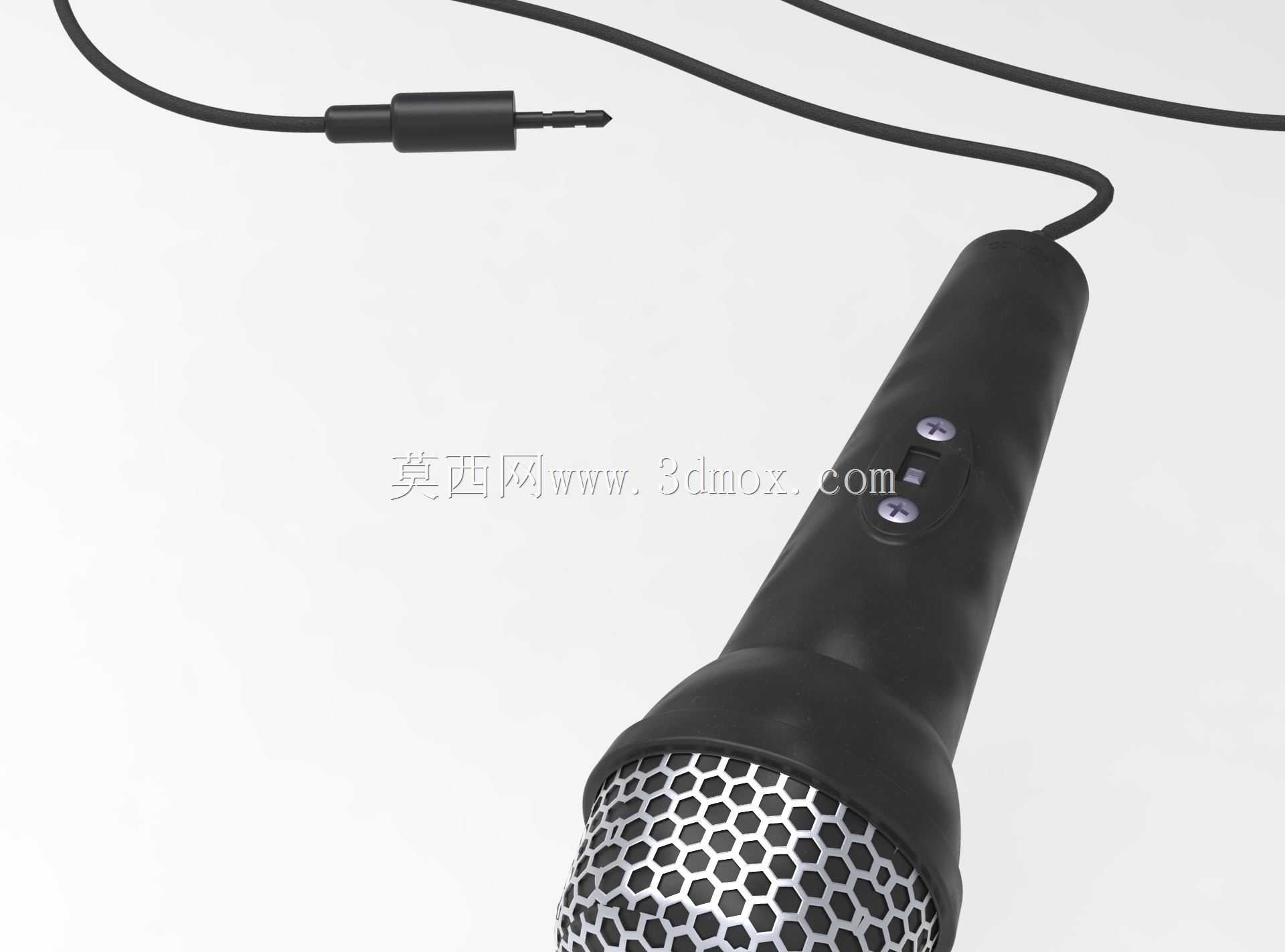

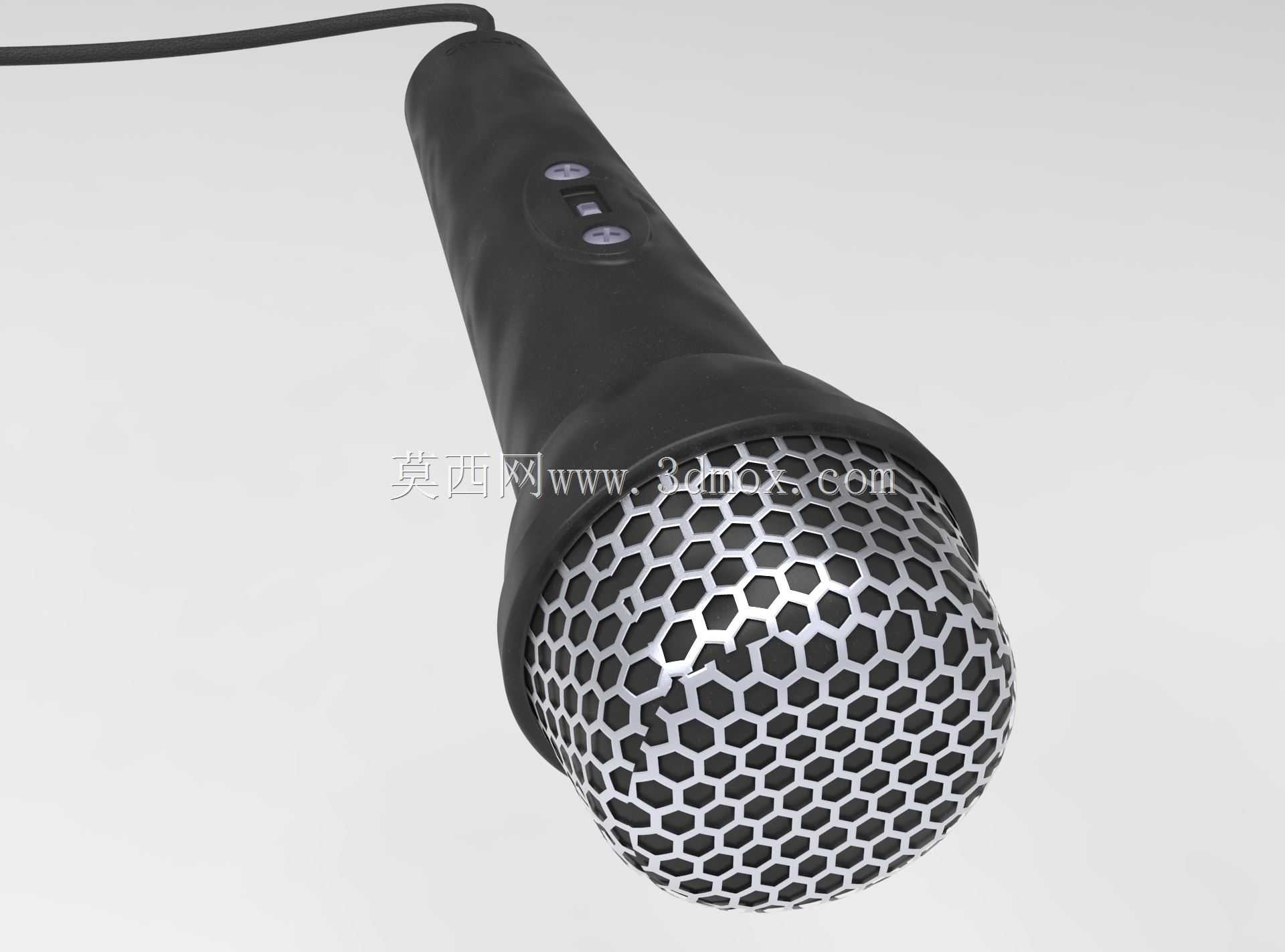

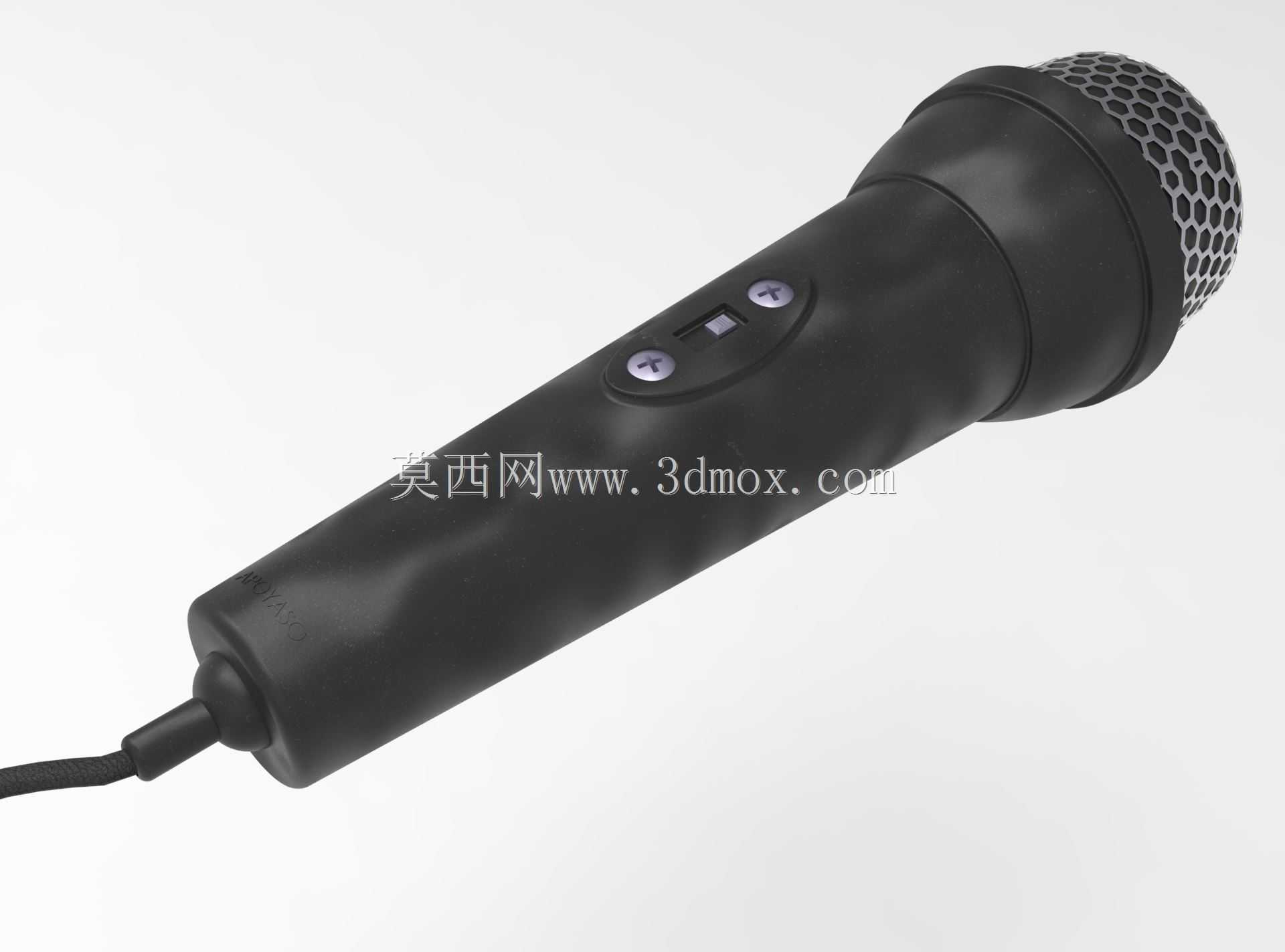

　　拾音端的网头部分采用双层金属网罩结构，外层是大孔径的冲压金属网，主要作用是防喷、阻挡较大的异物磕碰内部拾音振膜，内层是细目金属网，用来过滤呼吸气流的冲击，避免拾音时出现明显的喷麦杂音，网头和主体外壳采用旋扣式连接，不需要额外螺丝固定，日常清理网罩内部的灰尘、口水残留时可以直接拧开，维护便利性更好，网头的外径设计为45mm，比握持段稍粗，放置在平面上时可以避免拾音面直接接触桌面造成磨损。手柄上的控制区域设置了两个功能按键与一个滑动开关，两个按键分别对应音量加减调节，滑动开关是电源通断控制，按键的凸起高度控制在1.2mm，按压力度设置在1.5N左右，既不会因为太轻导致误触，也不会因为按动太硬影响操作手感，按键周边做了下沉0.

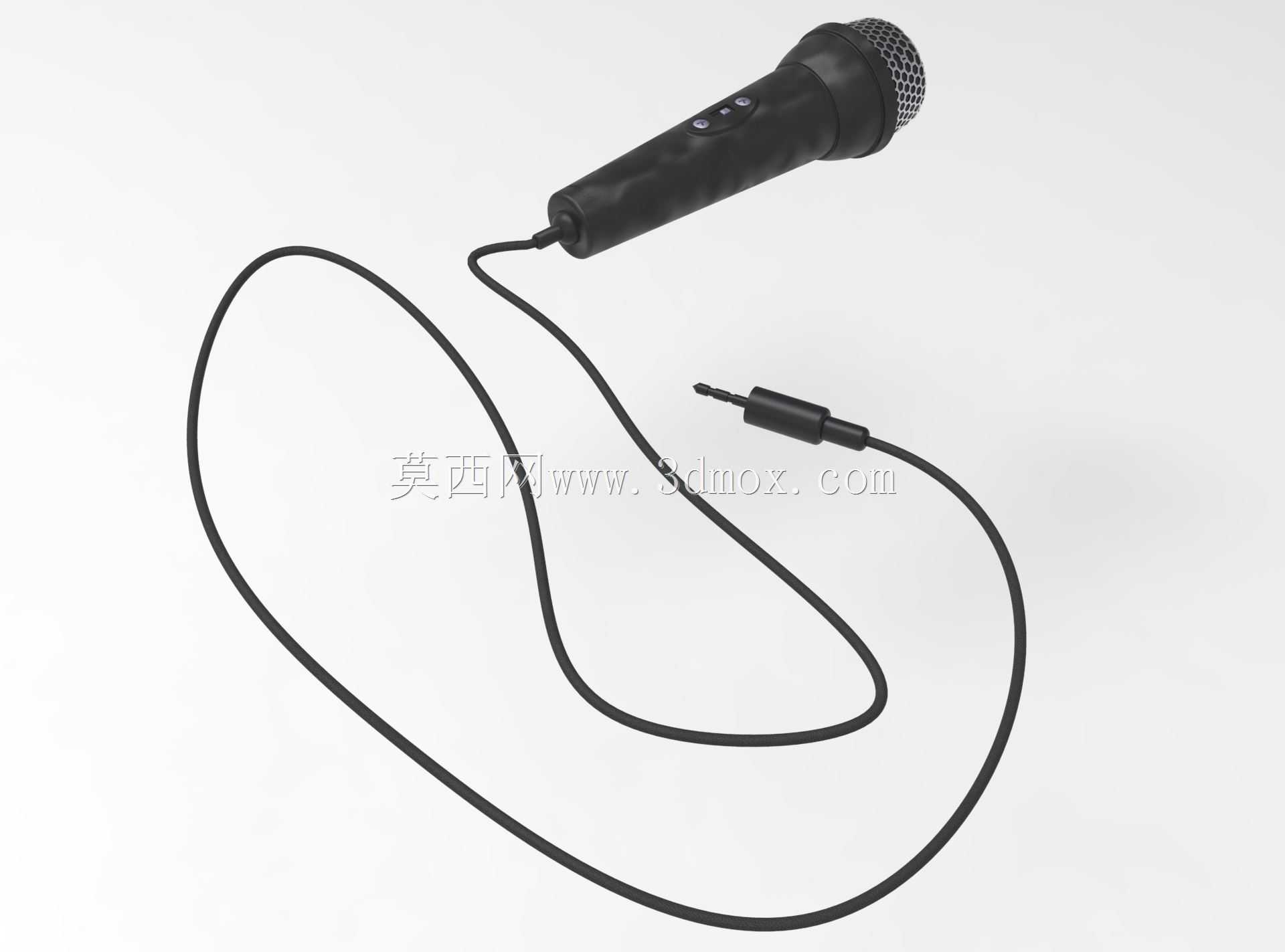

　　3mm的限位槽，避免按键长期按动出现偏移卡滞。尾部的出线位置做了锥形的应力释放结构，也就是常说的尾卡，线材和手柄连接处采用软胶包覆，弯折角度可以达到120度不会出现线材内部铜丝断裂的问题，出线口的内径比线材外径大0.2mm，配合内部的线卡固定，拉扯线材时外力不会直接传导到内部的焊接点，从结构上避免了常见的有线麦克风尾部断线故障。内部的腔体设计做了分段式隔断，拾音单元所在的前腔和放置电路板、电池的后腔之间有隔音隔层，避免内部电路的电流杂音传导到拾音端影响音质，腔体的壁厚设置为2.5mm，采用ABS材质注塑的话这个厚度可以保证外壳的抗摔强度，从1.2米高度自由跌落到水泥地面不会出现壳体开裂的问题。建模过程中要注意各个零件的装配公差，

　　网头和主体的旋扣配合间隙留0.15mm，按键和壳体的安装孔间隙留0.1mm，尾卡和壳体的配合采用过盈0.2mm的设计，装配后不会出现松动晃动的问题。很多新手建模时容易忽略实际装配的干涉问题，比如内部电路板的固定柱位置要和壳体的加强筋错开，走线槽的宽度要留够线材的弯折半径，电池仓的尺寸要比常规5号电池的尺寸大0.3mm，方便电池更换，同时不会因为电池晃动产生异响。这类手持麦克风的安装边界没有特殊要求，本身属于手持便携设备，不需要固定安装在特定支架上，不过尾部的标准螺纹接口可以适配常规的麦克风支架，接口尺寸采用通用的5/8英寸标准螺纹，和市面上绝大多数落地支架、桌面支架都能兼容，不需要额外的转接头。从功能特性上来说，有线连接的方式相比无线款延迟更低，不会出现信号断连的问题，适合对拾音稳定性要求高的场景，外壳的结构设计兼顾了耐用性和握持舒适度，控制按键的布局刚好在握持时大拇指可以自然触碰的位置，操作时不需要调整手的握持姿势，符合人体工程学的设计逻辑。实际建模时还要考虑注塑生产的工艺问题，壳体的所有转角位置都做了R0.5以上的圆角，避免注塑时出现应力集中导致的开裂，外壳表面的纹理深度控制在0.08mm，既可以起到防滑作用，也不会因为纹理太深容易积灰难以清理。
