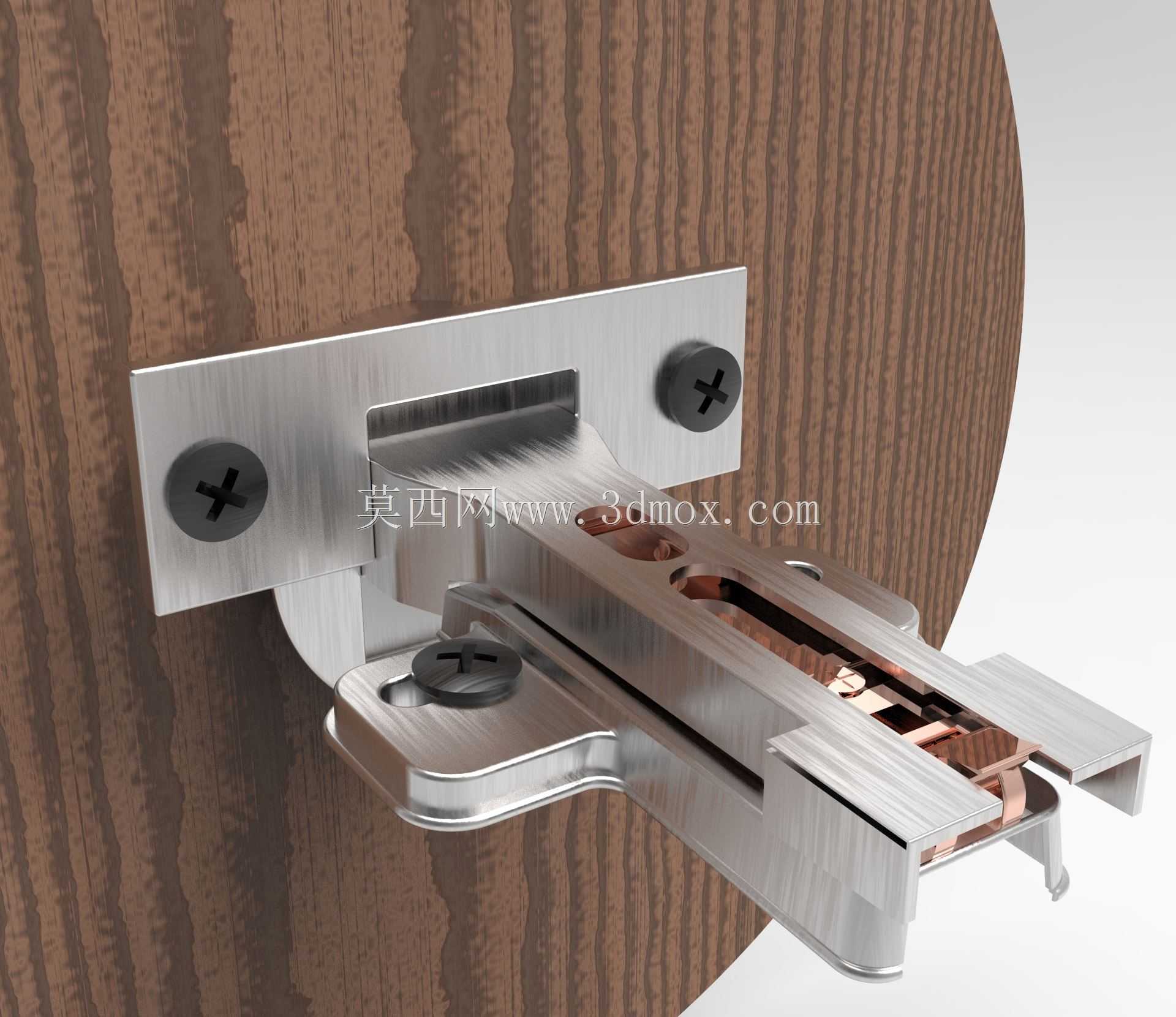

隐藏式阻尼缓冲柜门铰链结构设计

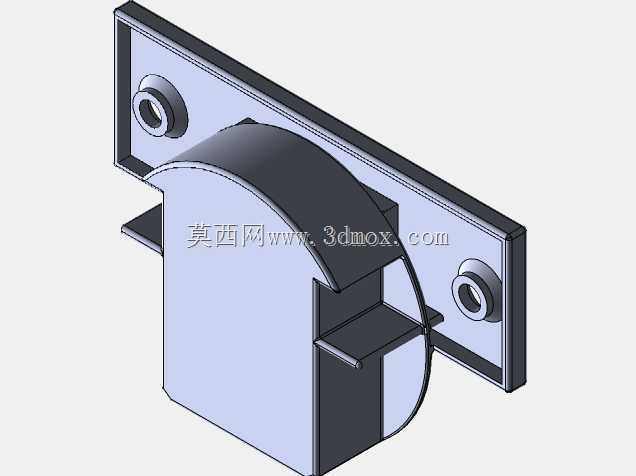

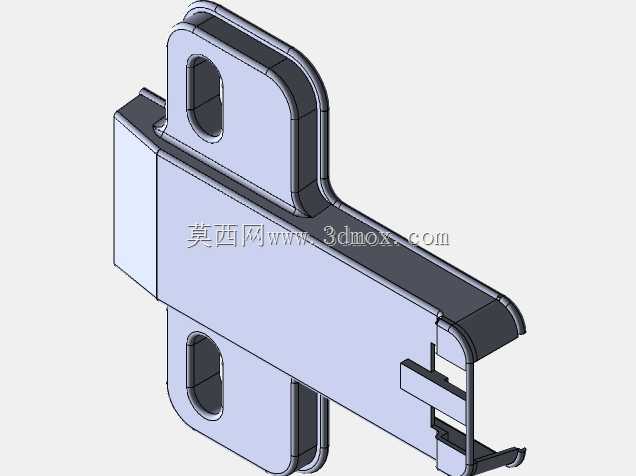

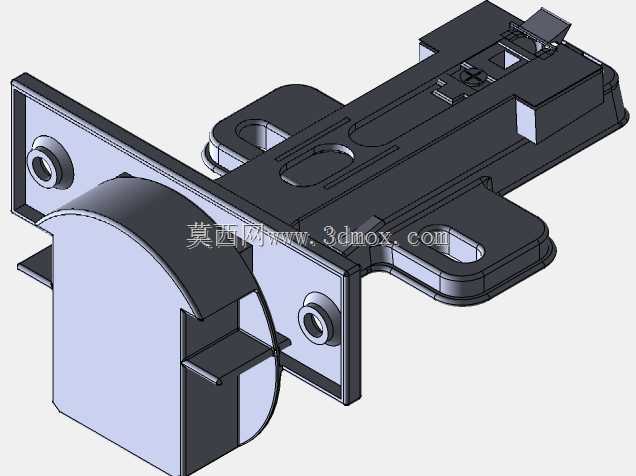

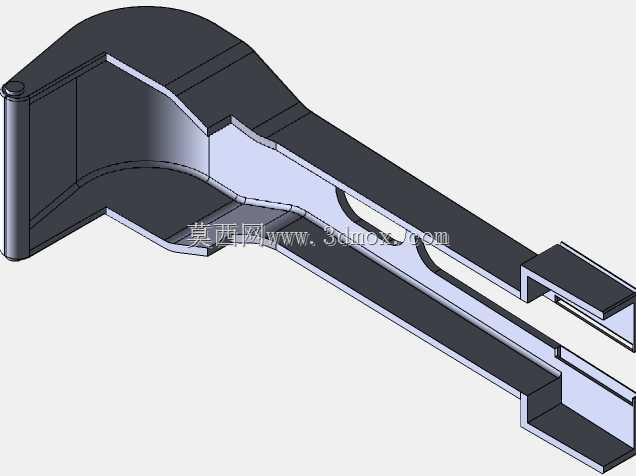

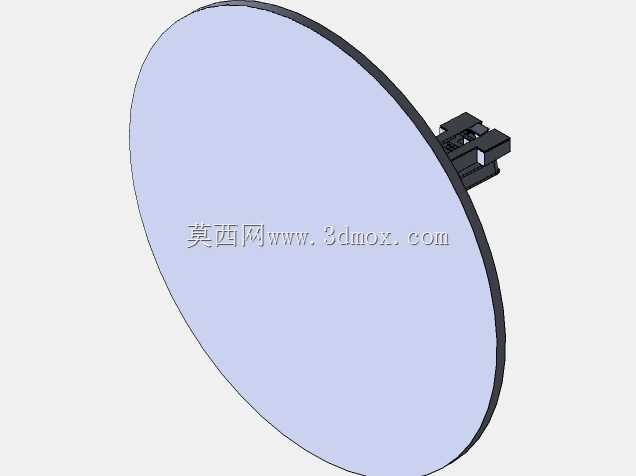

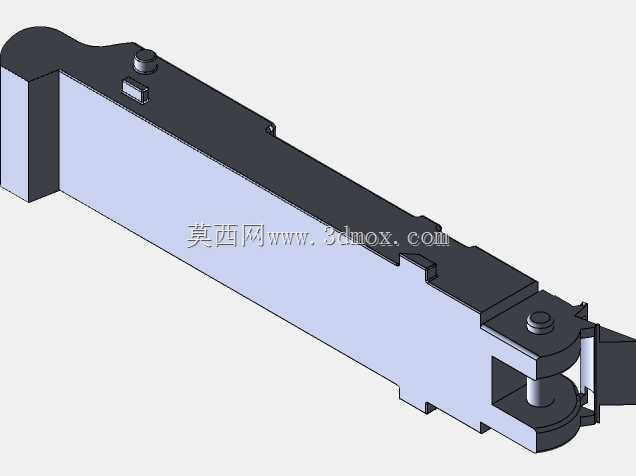

在定制家具、整体橱柜、衣柜等柜体类产品的结构设计中，柜门与柜体的连接部件直接决定了产品的使用体验与使用寿命，本次呈现的隐藏式阻尼铰链，是目前民用家具、商用展柜领域应用占比最高的柜门连接方案。不同于传统明装合页外露影响柜体外观整体性的问题，这类铰链安装后可完全隐藏于柜门与柜体的连接缝隙内，从柜体外部无法看到连接件结构，能够适配极简风、轻奢风等对外观完整性要求较高的柜体设计需求。从实际使用场景来看，这类铰链需要承担柜门频繁开合的载荷，常规家用场景下柜门日均开合次数可达10-30次，商用展柜场景下开合频次更高，因此结构设计上首先要保证连接强度与抗疲劳性能。该铰链采用多段式冲压金属结构，主体基材选用冷轧钢冲压成型，表面做镀镍拉丝处理，既能够提升基材的防锈抗腐蚀能力，也能减少部件相对运动过程中的摩擦阻力，长期使用不易出现锈迹卡滞的问题。功能层面，这款铰链集成了阻尼缓冲结构，在柜门关闭至最后15度左右的行程区间时，内置的阻尼组件会逐步抵消柜门的闭合冲击力，让柜门缓慢匀速闭合，既能够避免柜门闭合时与柜体碰撞产生噪音，也能防止夹手，同时减少碰撞对柜体板材、柜门漆面的损伤，延长整套柜体的使用寿命。从安装适配性来看，该铰链属于固定式直臂铰链，适配16-22mm厚度的常规柜体板材，安装时需要在柜门内侧预先冲压直径35mm的杯状沉孔，铰链的杯体嵌入沉孔内通过两颗自攻螺丝与柜门固定，底座部分通过两颗螺丝固定在柜体侧板上，安装完成后支持三维调节：前后方向可调节±2mm，上下方向可调节±3mm，左右方向可调节±2mm，能够抵消板材加工、现场安装过程中产生的尺寸误差，保证柜门安装后缝隙均匀，开合无卡顿。设计过程中，首先要明确铰链的运动轨迹，柜门开合过程中需要避让柜体侧板，因此铰链的四连杆机构的运动参数需要反复校核，保证柜门开启至90度时，柜门边缘与柜体侧板之间预留足够的间隙，不会出现摩擦剐蹭的问题；同时要校核阻尼组件的阻尼力匹配，阻尼力过大会导致柜门闭合阻力过大，开合手感发沉，阻尼力过小则无法起到有效的缓冲效果，需要根据柜门的重量、尺寸匹配对应的阻尼系数，常规适配3-5kg重量的柜门时，阻尼力设置在8-12N区间能够获得较为舒适的开合手感。结构细节上，铰链的连接销轴采用不锈钢材质，避免长期使用出现磨损松旷，各活动连接位置预留0.05-0.1mm的装配间隙，保证运动顺畅的同时不会出现过大的旷量；内置的弹簧组件提供柜门闭合的复位力，弹簧刚度经过匹配，保证柜门在任意开启角度下都能稳定停位，不会出现自动开合的问题。从安装边界来看，铰链底座的安装孔距为32mm，符合家具五金的通用安装孔位标准，能够适配市面上绝大多数的柜体板材安装需求，杯孔的中心距离柜门边缘的距离（即杯边距）推荐设置为5mm，该尺寸下柜门开合的避让间隙最为合理，不会出现开门时磕碰侧板的问题；当需要适配不同厚度的侧板或者特殊的柜门盖合需求时，也可以通过更换不同弯度的铰链臂来实现全盖、半盖、内嵌三种不同的安装方式，这款直臂结构对应的是全盖安装场景，即柜门完全覆盖柜体侧板的安装形式，是目前橱柜、衣柜领域应用最多的安装形式。在三维建模过程中，需要准确还原各部件的相对运动关系，对四连杆机构的运动轨迹做运动仿真校核，验证开合全行程内是否存在干涉问题，同时要准确还原各安装孔位的位置、尺寸，保证模型导出的工程图能够直接用于生产加工或者安装指导，建模时需要重点关注阻尼组件的安装空间，预留足够的位置放置阻尼器与复位弹簧，避免装配时出现部件干涉。
