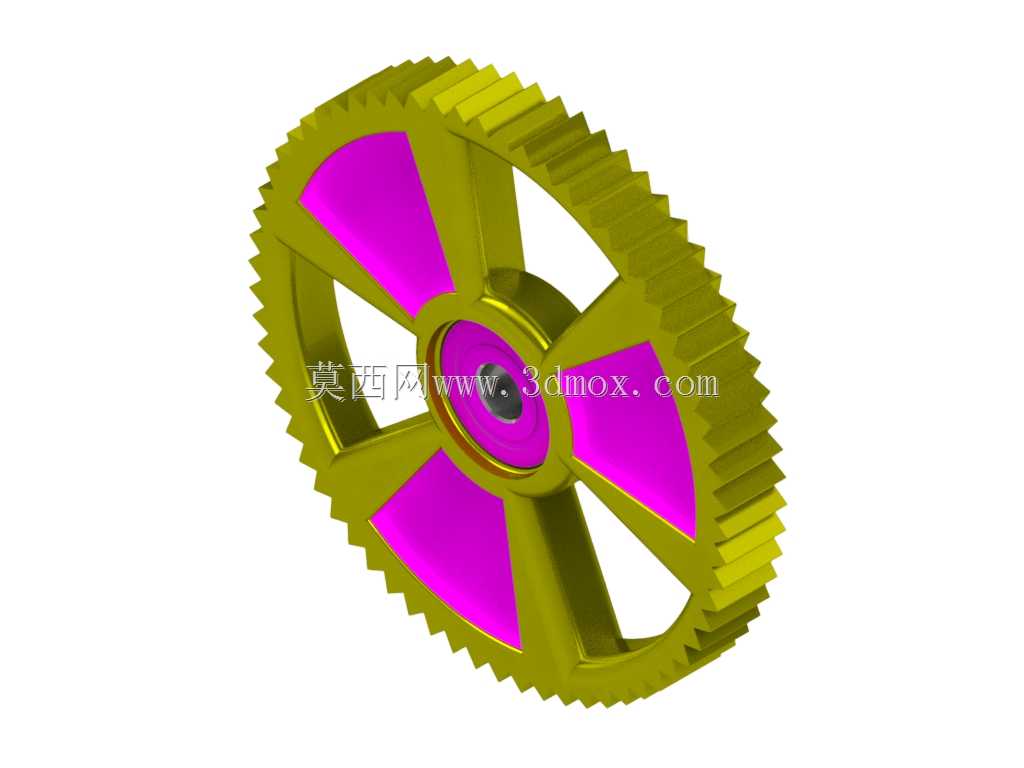

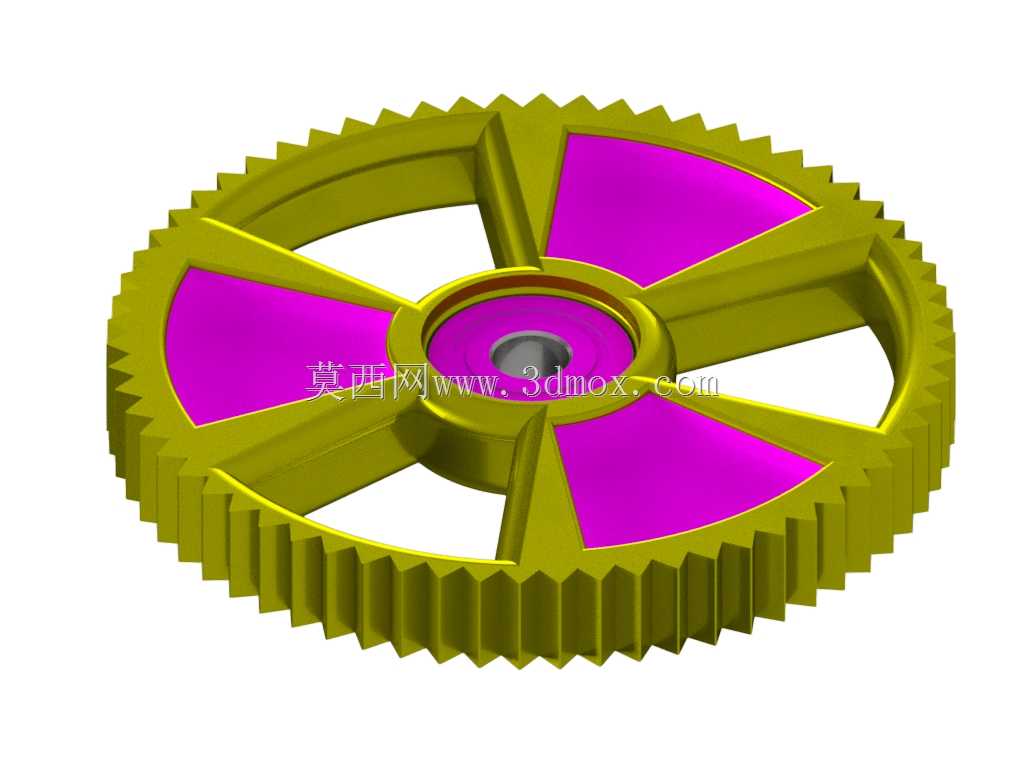

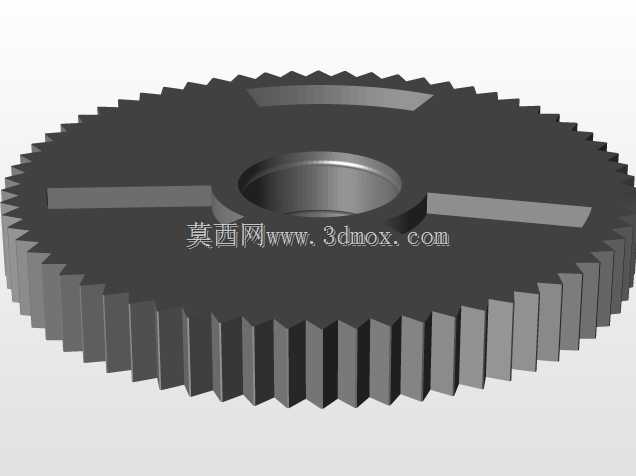

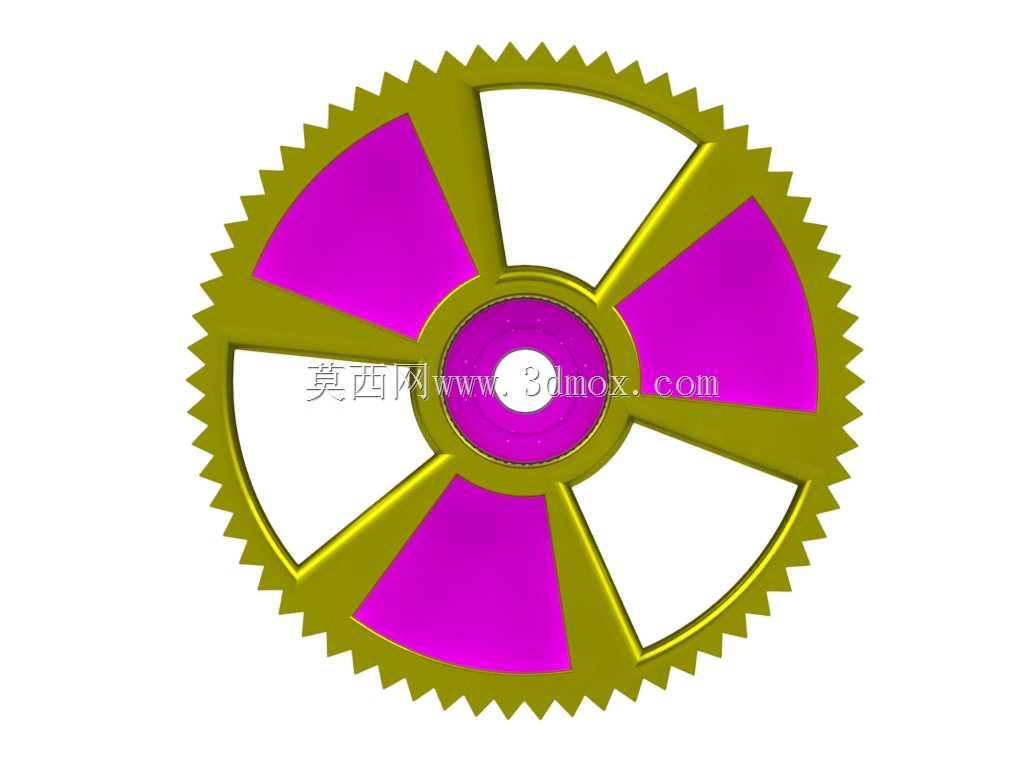

带齿轮结构辐射标识指尖旋转解压件

这款带齿轮外缘的辐射标识造型旋转件，最初的设计切入点是兼顾桌面解压把玩的手感与机械结构的辨识度，没有采用常规指尖陀螺的光面圆弧外缘，而是在外圈加工出完整的渐开线齿形结构，既保留了指尖旋转时的顺滑触感，也让整个零件在静态摆放时具备更强的工业质感。从实际使用场景来看，这类旋转件主要放置在办公桌面，供人在思考、沟通间隙通过指尖拨动完成解压动作，3.5英寸的整体直径刚好适配单手握持的尺寸范围，不会因为直径过大导致握持时重心偏移，也不会因为尺寸过小让旋转时的转动惯量不足，缩短单次旋转的持续时长。中心位置预留的22毫米轴承安装位，是整个结构的核心装配边界，设计时特意将轴承安装座的壁厚控制在合理范围，既保证压装轴承时的结构强度，不会因为薄壁受力出现开裂变形，也避免壁厚过大导致整体重量冗余，影响旋转时的动平衡表现。轮辐部分采用三辐式对称结构，每一块辐板之间的镂空区域，一方面是为了降低整体零件的重量，让旋转启动时的阻力更小，另一方面对称的镂空结构可以在高速旋转时形成均匀的视觉残影，搭配辐板表面的辐射标识配色，形成辨识度极高的视觉效果。外缘的齿形结构并非装饰性设计，齿形的模数、齿顶高、齿根圆角都按照标准渐开线圆柱齿轮的参数做了等比例缩放，除了把玩时可以通过齿面增加指尖拨动的摩擦力，也可以和同模数的其他齿轮零件啮合，拓展出更多联动把玩的玩法，甚至可以作为小型机械演示模型的组成部件，直观展示齿轮传动的啮合过程。设计过程中对整体的重心配平做了反复调整，每一块辐板的重量差控制在0.1克以内，避免高速旋转时出现偏心抖动，齿根位置特意做了圆角过渡处理，消除加工时的应力集中点，不管是采用金属切削加工还是3D打印成型，都不会在齿根位置出现断裂风险。中心轴承安装位的同轴度公差控制在0.02毫米以内，保证轴承压装后，整个旋转件的转动轨迹不会出现偏摆，旋转过程中不会出现额外的摩擦阻力，延长单次旋转的持续时间。辐板表面的辐射标识区域做了下沉式的槽位设计，不管是做配色涂装还是镶嵌不同颜色的贴片，都有明确的定位边界，不会出现涂装溢边、贴片错位的问题，槽位的深度控制在0.5毫米，既保证镶嵌件的粘接强度，也不会因为槽深过大影响辐板的整体结构强度。从安装适配的角度来说，中心22毫米的轴承位可以适配市面上绝大多数标准指尖陀螺轴承，用户可以根据自己的使用需求更换不同精度等级的轴承，不需要对安装位做二次加工，齿形外缘的尺寸公差也做了适配性调整，和同模数标准齿轮啮合时的侧隙处于合理范围，不会出现卡滞或者啮合间隙过大的问题。整个零件的结构没有复杂的倒扣特征，不管是采用数控铣削加工、注塑成型还是FDM3D打印，都可以顺利完成脱模或者加工，不需要额外设计拆分结构，一体成型的结构也让整体的结构强度更高，日常把玩过程中不会出现辐板断裂的问题。
