1比6比例复古风格微型断头台结构

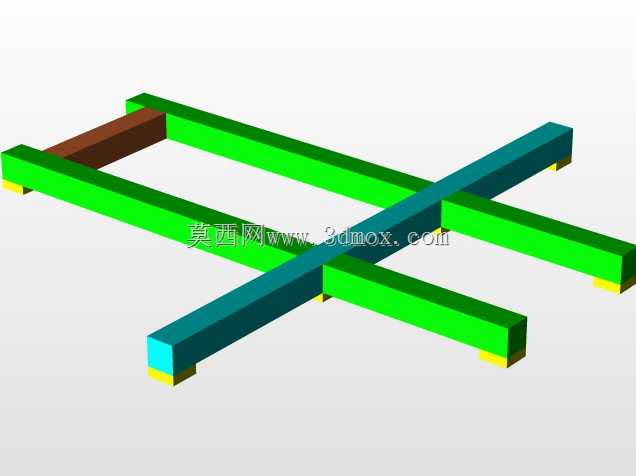

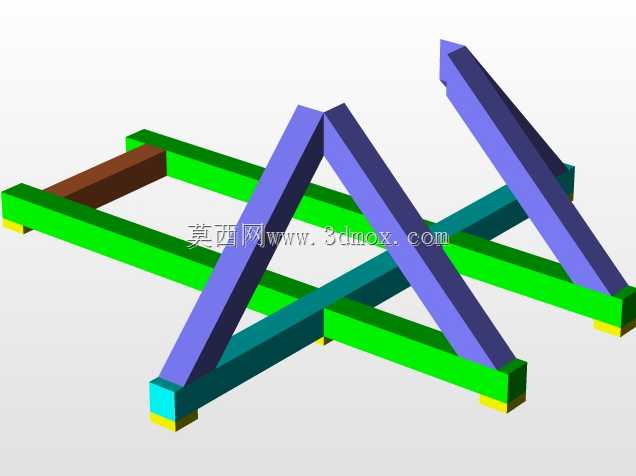

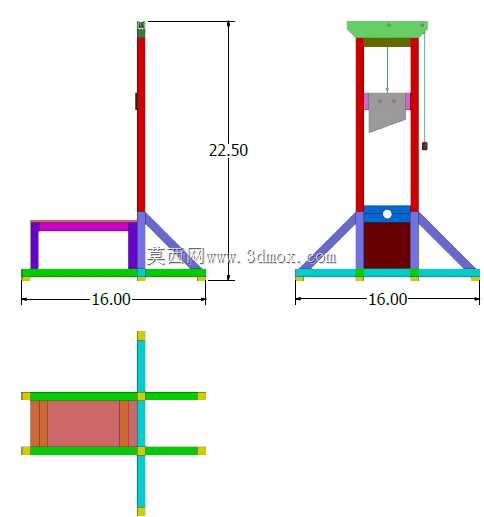

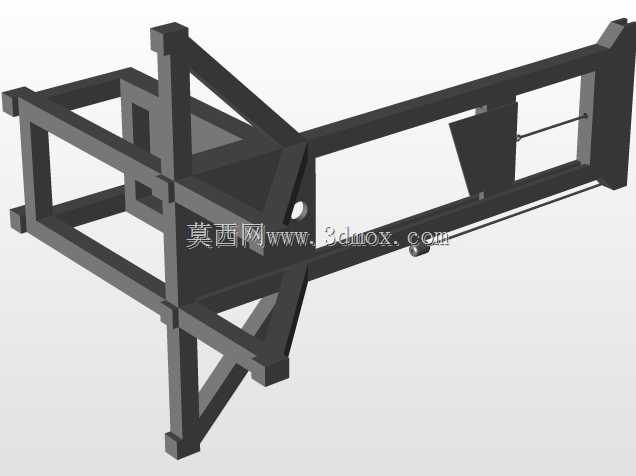

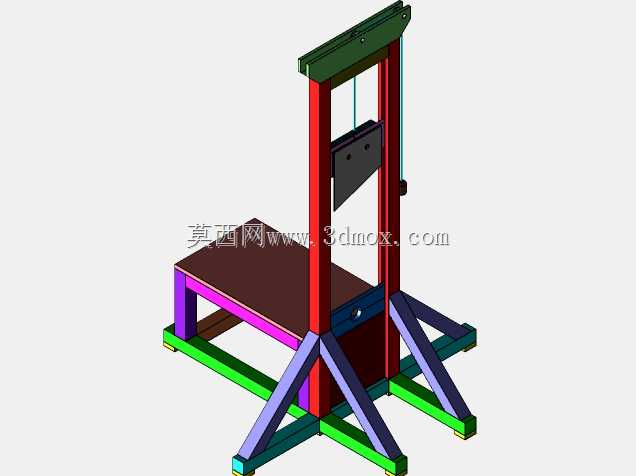

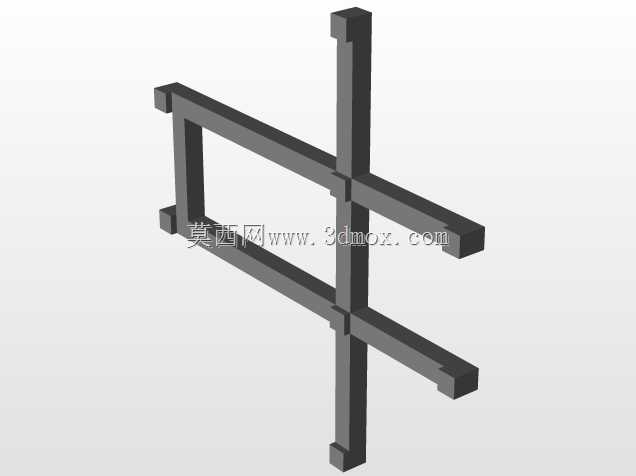

这款微缩断头台结构，在场景应用上可覆盖历史教具展示、复古机械收藏摆件、手工制作参考样件多个方向，区别于工业生产类设备，它的核心用途是还原特定历史时期的机械执行逻辑，让使用者能直观理解这类传统剪切类器械的力传递路径与动作原理，也能作为手工爱好者制作木质复刻件的结构参考。从功能特性来看，它完整复现了原型设备的核心动作逻辑：依靠重力下落的铡刀沿垂直导向结构做直线运动，配合底部带定位槽的承托结构完成剪切动作，导向副采用双侧限位设计，避免铡刀下落过程中出现偏摆卡滞，铡刀与承托台的间隙控制在0.2mm以内，保证剪切动作的顺畅度，同时在铡刀行程末端设置缓冲限位结构，避免硬冲击造成结构损坏。设计思路上没有直接照搬现存馆藏设备的测绘数据，而是结合1:6的缩放比例做了结构适配，将原型中大型铸件的厚重结构做了轻量化处理，所有连接部位都适配木质加工的工艺特性，把原本需要铸造、铆接的节点替换为榫卯加少量紧固件的连接形式，降低手工制作的加工门槛，同时保留了1790年代法国风格的外观特征，比如框架外侧的等距装饰齿、承托台的弧形定位槽、顶部横梁的圆弧过渡都做了等比例还原，没有因为微缩简化丢失原型的辨识度。外形尺寸上按照1:6的缩放比例控制整体边界，整体框架的长宽高比例严格匹配原型的结构比例，安装放置时仅需要平整的支撑台面即可，不需要额外的固定结构，底部框架的支撑脚做了加宽处理，提升放置稳定性，避免铡刀下落时整体结构出现倾覆。从结构拆解来看，整个模型分为支撑框架、铡刀组件、导向结构、触发机构四个核心部分，支撑框架采用左右对称的立式结构，上下横梁与侧立柱的连接节点做了加强处理，承受铡刀下落时的冲击载荷；铡刀组件的重心严格落在导向结构的中心线上，保证下落过程中不会出现侧向力；导向结构采用双侧直边导向，导向面的粗糙度要求控制在Ra3.2以内，减小动作摩擦阻力；触发机构采用简单的杠杆式锁止，抬起铡刀后可以自动锁止，触发时只需要很小的力就能释放铡刀，动作响应干脆。在实际制作适配性上，所有零件的壁厚都做了适配3D打印与木质加工的调整，最小壁厚不小于1.5mm，避免加工过程中出现零件断裂，同时预留了0.1mm的装配间隙，不需要二次修配就能完成组装，对于手工制作者来说，只需要按照结构拆分图加工各个零件，就能完成整个模型的制作，不需要特殊的加工设备。这款结构没有复杂的传动组件，所有动作都依靠重力与简单的杠杆机构实现，能很直观地展示传统剪切类器械的工作原理，在历史教学场景中，可以作为直观的演示教具，让学习者理解这类传统器械的结构逻辑，在收藏场景中，复古的外观风格也能作为特色摆件陈列，同时对于机械入门学习者来说，拆解这款模型的结构，也能理解对称结构设计、重心控制、导向副设计、冲击缓冲这些基础的机械设计知识点，把抽象的机械原理转化为可触摸、可操作的实体结构。
