1952款棘轮顶总成机械结构设计

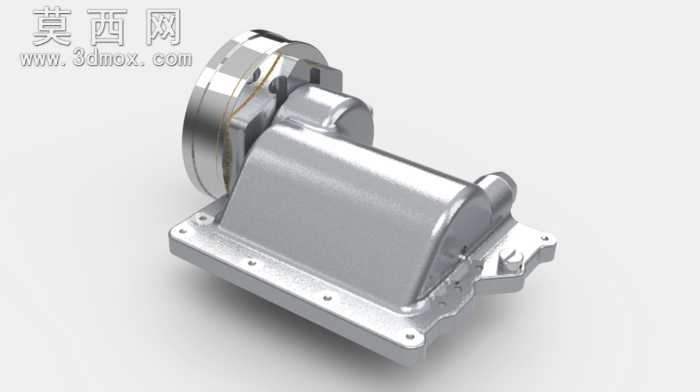

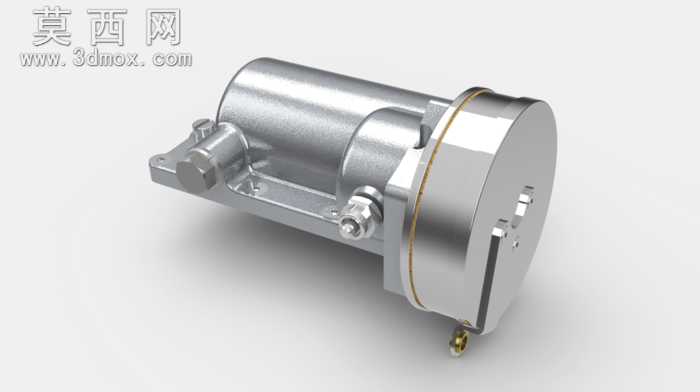

本作品为1952款四速传动系统配套的棘轮顶总成三维设计，建模过程严格遵循老式摩托车传动部件的真实尺寸比例，在三维软件中完成全参数化结构搭建，每一处安装孔位、连接法兰、壳体曲面都经过反复校准，确保与原厂部件的装配逻辑完全匹配。建模阶段先从底座安装基准面开始绘制草图，通过拉伸、切除、拔模等基础特征构建出带安装支耳的下壳体结构，支耳上的固定孔位按照真实螺栓规格设置孔径与沉台尺寸，保证后续虚拟装配时紧固件能够完全适配。上部的棘轮容纳腔体采用曲面放样与实体结合的方式完成，既还原了老式金属壳体的圆润过渡造型，也预留出内部棘轮、棘爪、弹簧等零件的安装空间，腔体侧壁的加强筋结构按照受力方向布置，在不增加整体壁厚的前提下提升了壳体的结构强度。渲染阶段采用金属磨砂材质模拟铸铝壳体的真实质感，对机加工的配合面单独设置高光金属材质，区分出铸造面与加工面的视觉差异，场景光照采用柔和的工作室布光，多角度呈现部件的结构细节与金属光泽，避免出现过曝或阴影过重的问题，让观看者能够清晰识别每一处结构特征。该棘轮顶总成作为四速传动系统的核心顶部组件，承担着棘轮限位、传动衔接、外部防护的多重作用，内部棘轮与棘爪的配合间隙经过反复调整，既保证棘爪能够顺畅卡入棘轮齿槽实现单向锁止，也避免间隙过小导致的卡滞问题，壳体与下部传动箱体的连接面设置了密封槽结构，可适配密封垫实现润滑油的密封存储，防止传动过程中出现渗油问题。设计过程中参考了同时期多款同类型传动总成的结构特点，对原结构中容易出现磨损的棘爪转轴部位做了结构优化，加大了转轴直径并增加了润滑储油槽，提升部件的使用寿命，整体模型可直接用于老式摩托车的修复参考、传动结构教学演示，也可作为复古机车改装的结构设计参考，完整还原了上世纪中期摩托传动部件的设计思路与工艺特点。
