单缸四冲程汽油模型发动机结构设计

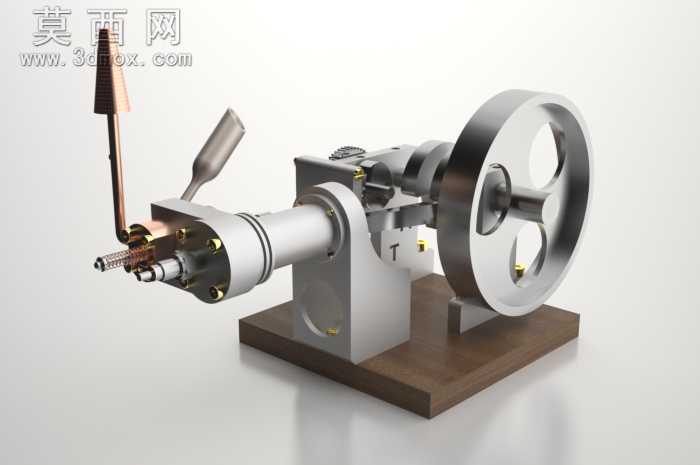

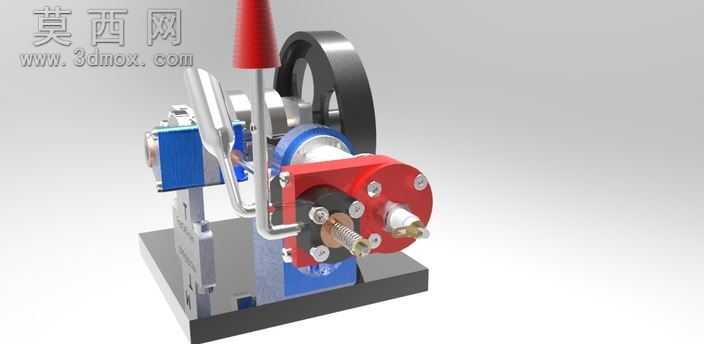

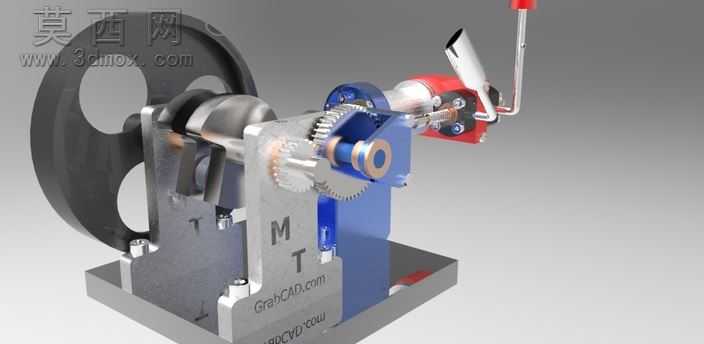

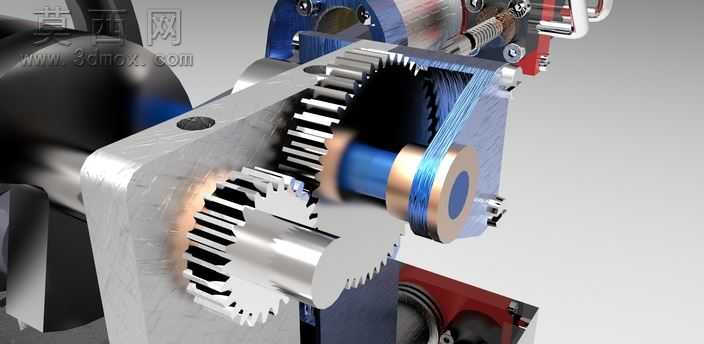

本作品为单缸四冲程汽油发动机的桌面演示模型，整体采用三维参数化建模完成，完整还原了小型内燃机的核心工作结构，可用于机械原理教学、3D打印制作与桌面创意展示。建模过程中对发动机各核心部件进行了独立参数化构建，首先完成曲轴箱主体的结构设计，采用立式L型支撑基座作为整机承载结构，基座表面预留了轴承安装位、紧固件定位孔，同时设计了醒目的标识刻印区域，兼顾结构强度与展示效果。传动系统部分完整构建了曲轴连杆机构、配气齿轮组、手动启动摇柄结构，大尺寸飞轮采用镂空减重设计，既还原了真实发动机飞轮储存转动惯量的功能特性，也通过材质区分实现了金属质感的渲染效果：飞轮、齿轮、曲轴等运动部件采用抛光金属材质，基座采用哑光金属喷砂质感，气缸头、启动握把部分采用红色工程塑料与黑色橡胶材质搭配，整体渲染层次分明，各部件装配关系清晰可见。配气机构部分还原了四冲程发动机的进排气控制逻辑，进气阀依靠活塞下行产生的真空度自动开启，排气阀通过凸轮轴结构驱动启闭，完整复现吸气、压缩、做功、排气的四冲程工作循环。建模时对齿轮啮合间隙、曲轴转动自由度、连杆活塞运动行程都做了运动仿真约束校验，确保各运动部件无干涉，可顺畅完成完整工作循环演示。模型还附带了2D工程图纸与通用格式转换文件，可直接对接3D打印制作，制作者可根据需求对进气管、外置装饰件进行个性化改装，无需复杂计算即可完成组装调试，既适合作为机械专业学生理解内燃机结构的教学教具，也可作为机械爱好者的桌面收藏摆件，整体设计兼顾了结构准确性、可制作性与展示美观度。
