FN FAL步枪A型气体调节器结构设计

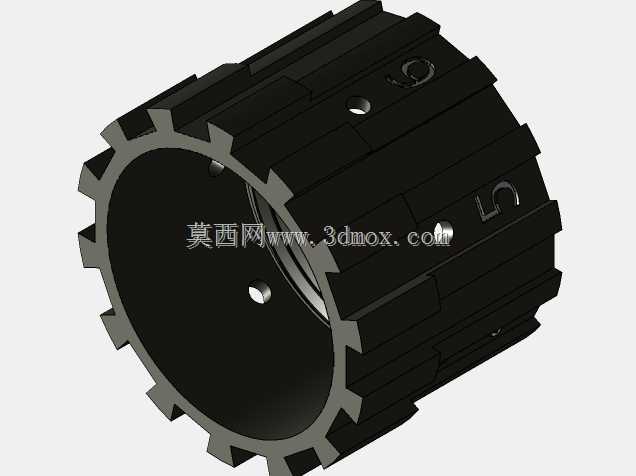

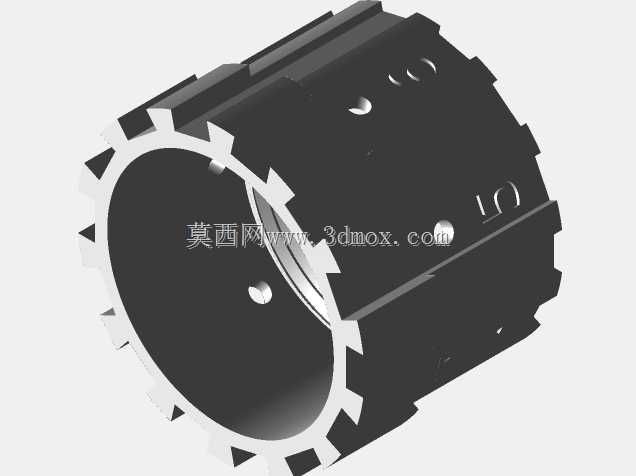

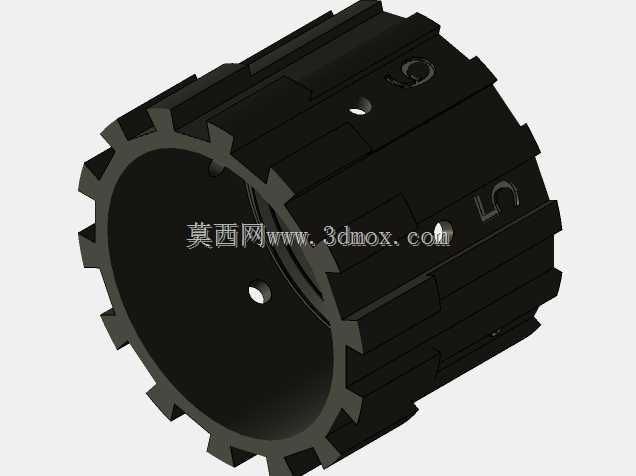

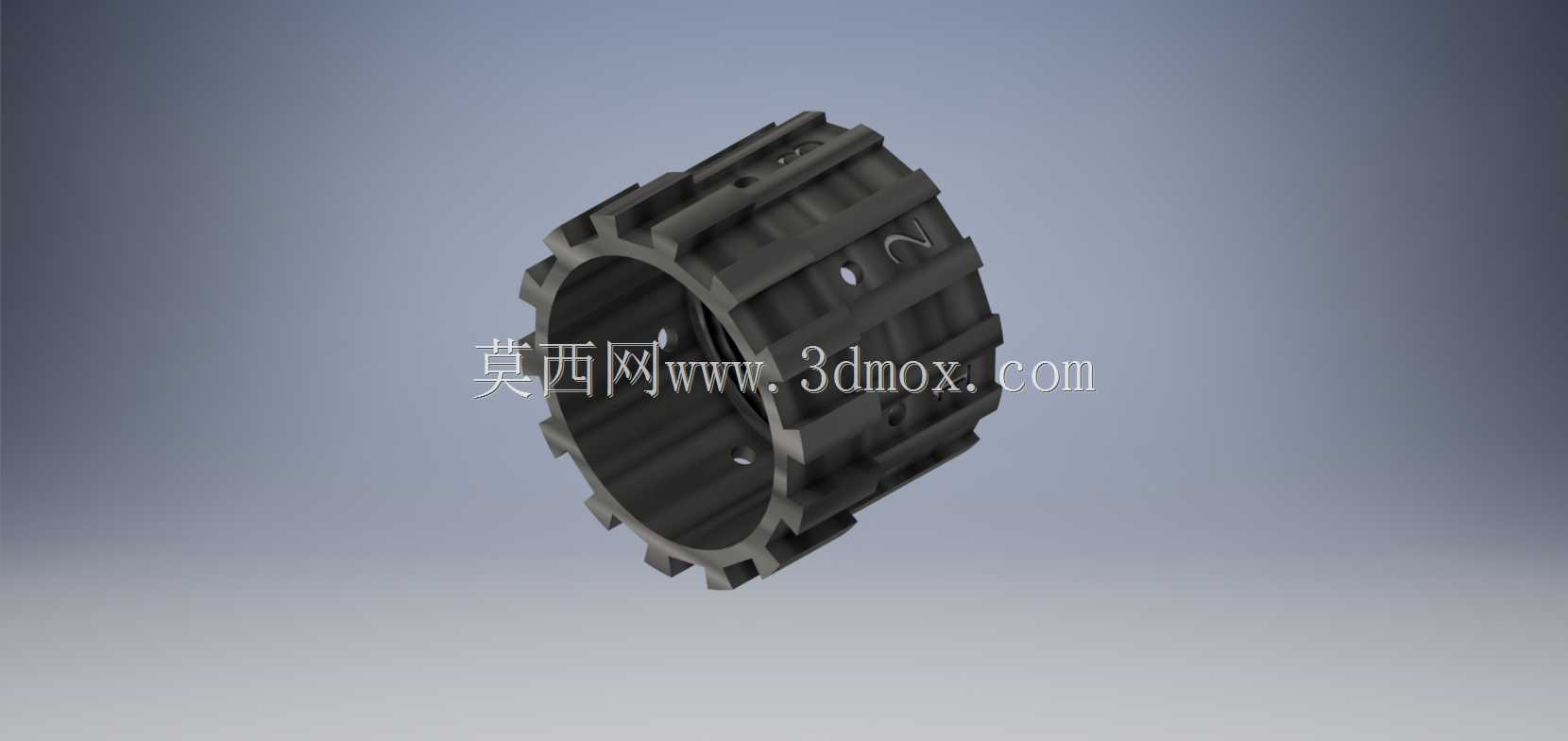

在轻武器导气系统的实际运维与改装场景中，气体调节器是控制自动机做功能量、适配不同装药弹药、保障射击可靠性的核心零件，本次还原的FN FALA型气体调节器套管，是早期型号FN FAL步枪导气结构的专属配套部件，主要承担导气量调节、高温燃气导流、与标准气块配合定位的核心功能。从实际测绘建模的工程逻辑来看，整个零件的尺寸提取完全依托实物逆向完成，所有配合面的公差预留都严格匹配原厂装配要求，建模过程中优先保证了内孔与气块配合段的圆柱度，以及外圆周导气槽、定位卡槽的位置度，避免装配后出现导气偏移、调节卡滞的问题。从结构功能上拆解，该零件为筒状套式结构，外圆周分布的多道防滑齿槽是为了手动调节时提供足够的摩擦力，无需专用工具即可快速切换导气量档位，适配不同环境下的射击需求——比如在高寒地区枪械润滑脂粘度上升时，可调大导气孔开度保证自动机有足够后坐能量完成循环，在加装消音器等膛口装置导致膛压变化时，可通过调小导气量避免自动机后坐速度过快造成部件撞击损耗。零件侧壁预留的定位小孔，是与气块上的定位销配合实现档位锁止的结构，每个档位对应不同的导气孔通径，建模时严格还原了孔位的角度分布与孔径公差，保证档位切换时的定位手感清晰，不会出现跳档问题。从安装边界来看，该套管的内孔直径、轴向定位台阶尺寸完全匹配标准FN FAL步枪的气块安装位，装配时无需对原厂气块进行任何修锉即可直接套入，轴向定位台阶的端面跳动控制在合理范围内，保证装配后套管与枪管轴线的同轴度，避免导气气流偏斜造成自动机受力不均。零件外圆周的卡槽结构除了防滑作用外，还承担了高温散热的功能，射击过程中导出的高温燃气会通过槽道快速与外界空气换热，降低调节器本身的工作温度，避免持续射击后零件过热导致的材料强度下降、调节结构粘连问题。在3D打印验证环节，该结构的壁厚设计完全满足熔融沉积成型与光固化成型的工艺要求，最小壁厚大于1.2mm，无悬空角度大于45度的无支撑结构，打印完成后仅需简单去除支撑、打磨配合面即可完成装配测试，实际装配验证中可完全贴合标准气块，调节档位转动顺畅无卡滞，导气孔的对中精度满足实弹射击的导气需求。从设计思路的还原角度，早期FN FAL的气体调节器采用套管式结构而非后续的旋钮式结构，核心是为了简化野战维护流程，整个套管无细小零散零件，分解擦拭时可直接从气块上拔出清理火药残渣，不存在小弹簧、小销钉丢失的风险，外表面的齿槽结构在沾染泥沙、火药残渣时也不会轻易造成调节卡滞，相比复杂结构的调节器更适合恶劣野战环境下的使用。建模过程中特意还原了零件表面的加工纹理特征，以及长期使用可能出现的倒角磨损细节，保证模型的结构还原度不仅停留在尺寸层面，也能匹配实际零件的工艺特征，对于轻武器结构研究、改装配件设计、教学演示场景都有实际参考价值，尤其是针对导气系统能量匹配的结构设计学习，该零件的档位分布、气路设计、配合公差选取都具备典型的参考意义，能帮助结构设计从业者理解枪械导气部件的设计逻辑，掌握高温高压工况下薄壁套类零件的结构设计要点与公差配合原则。
