FN FAL枪械气塞组件结构设计

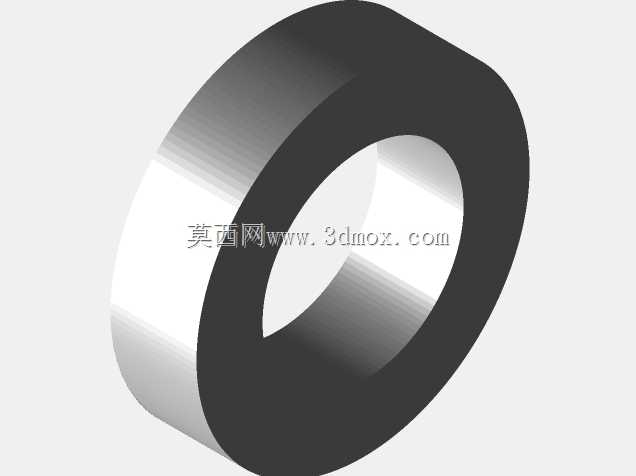

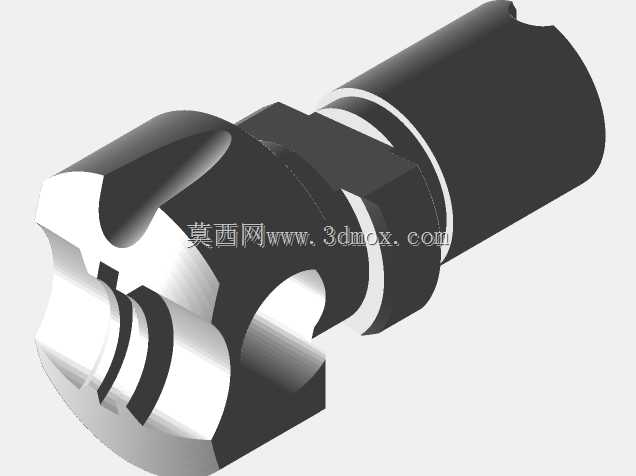

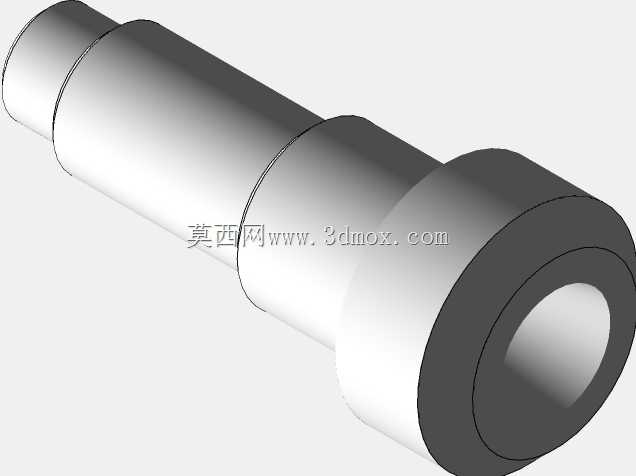

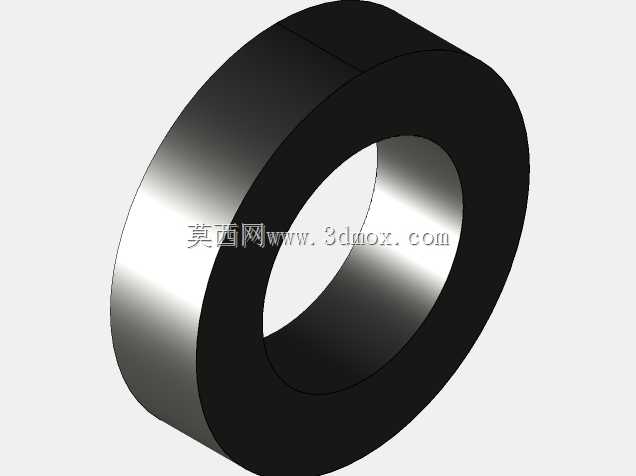

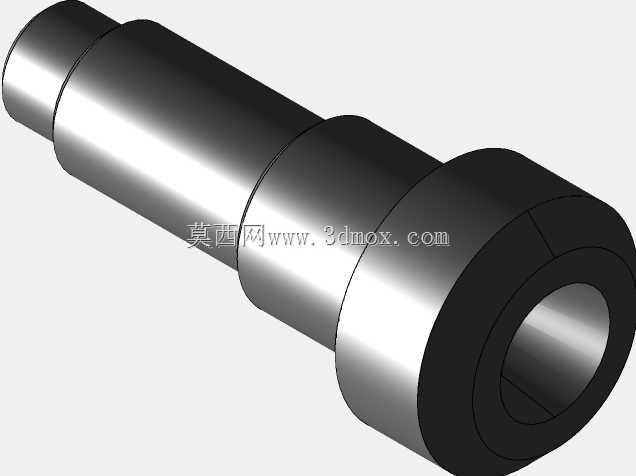

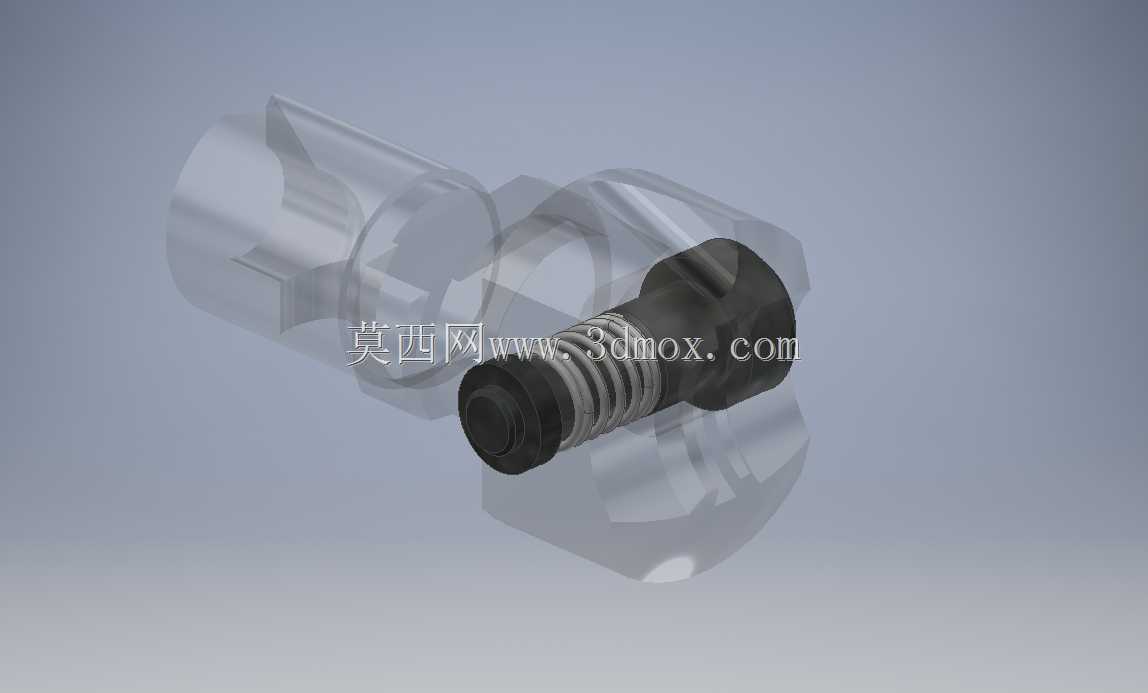

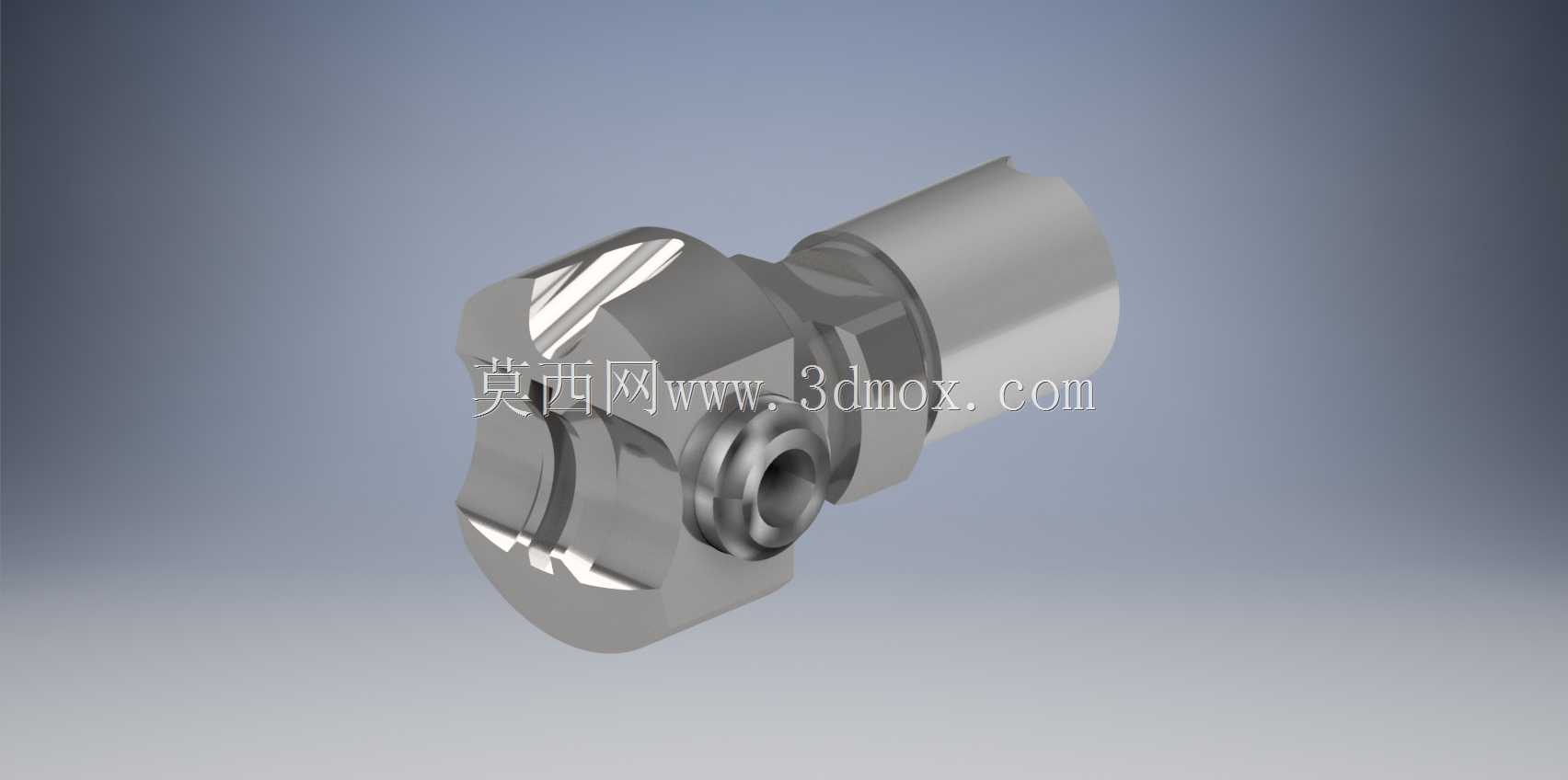

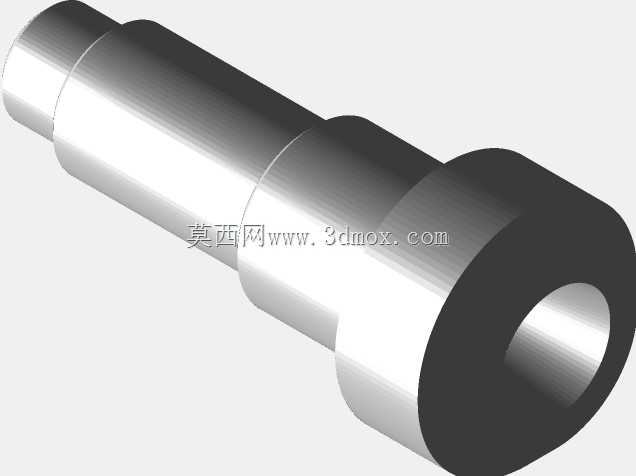

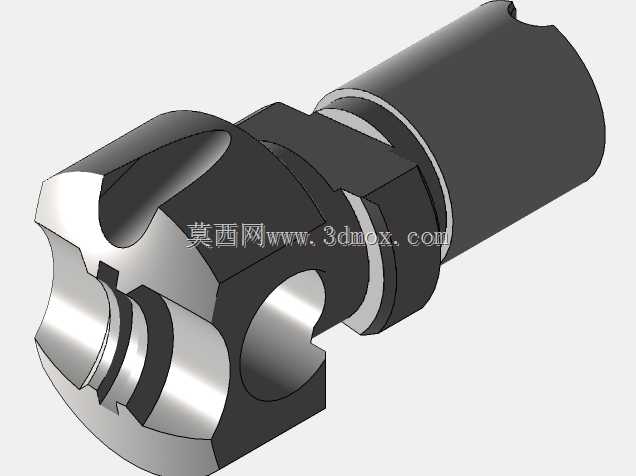

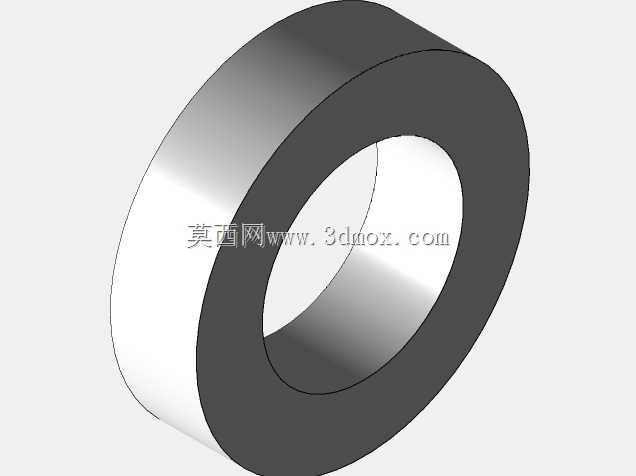

在轻武器导气式自动原理的枪械系统中，气塞是导气装置的核心承压与导流零件，直接决定了火药燃气的导流效率、自动机循环的可靠性以及枪械在复杂环境下的动作稳定性，FN FAL作为列装范围极广的自动步枪，其B型气塞结构经过多轮实战迭代优化，相比早期C型气塞在结构紧凑性与防误装性能上做了针对性调整。这款气塞组件的核心功能是对枪管导气孔导出的高压火药燃气进行限流与导向，推动活塞杆带动枪机框完成后坐、抽壳、供弹、闭锁的全套自动循环动作，同时在日常维护中可快速拆卸清理，避免火药残渣积碳堵塞导气通路造成的自动机动作故障。从结构设计逻辑来看，这款B型气塞相比C型气塞缩短了整体轴向尺寸，能够适配更紧凑的导气箍安装空间，最具辨识度的结构是气塞本体上开设的防误装切口，这个结构的设计初衷是彻底杜绝装配过程中a型变体零件反向插入气塞安装位的问题——在野外无专用工装的快速维护场景下，士兵或维修人员很容易因视线不佳、操作匆忙将相似外形的气塞零件装反，反向安装的气塞会完全阻断导气通路，导致枪械无法完成自动循环，而这个切口结构与导气箍内的定位凸台形成机械干涉，反向状态下气塞无法完全装入安装位，从物理层面消除了误装的可能性，不需要操作人员额外记忆装配方向，大幅降低了维护出错概率。组件拆分来看，整套气塞包含气塞本体、柱塞、止动垫圈三个独立零件，装配时三个零件通过过盈压装的方式永久结合为一体，止动垫圈的作用是在压装到位后发生塑性形变，填充气塞本体内环的定位凹槽，对柱塞形成轴向与周向的双重锁止，避免枪械在连续射击过程中，柱塞受高压燃气反复冲击、后坐力振动出现松动移位，保证导气间隙的尺寸稳定性，进而维持自动机循环速率的一致性，不会因柱塞位置偏移导致导气量过大造成枪机框后坐速度过快、部件撞击磨损加剧，或是导气量过小造成后坐能量不足、出现卡壳、不抛壳等故障。从安装边界与尺寸控制角度来看，气塞的外圆柱面与导气箍的安装孔为间隙配合，配合公差控制在H7/g6区间，既保证日常维护时可以顺利插拔拆卸，又避免配合间隙过大导致高压燃气从装配缝隙泄漏，造成导气能量损失；气塞伸入导气箍的轴向长度经过严格匹配，保证气塞进气口与枪管导气孔的同轴度偏差不超过0.1mm，避免因对正偏差造成导气阻力增大、导气量不稳定的问题；柱塞的中心导流孔直径经过多轮实弹测试校准，能够在常规环境温度、常规弹药装药条件下，导出足够推动自动机完成循环的燃气量，同时不会因导气量过大提升枪械的可感后坐力。在逆向建模的尺寸还原过程中，需要重点关注气塞头部的闭气斜面角度、防误装切口的位置与深度、止动垫圈的卡槽尺寸、柱塞与气塞本体的压装过盈量这几个关键尺寸，这些尺寸直接决定了零件的装配适配性与功能实现，如果尺寸偏差过大，要么会出现装配干涉无法装入导气箍，要么会出现闭气不严、定位失效的问题。在实际使用场景中，气塞长期承受3000K以上高温高压火药燃气的反复冲刷，同时会累积弹药燃烧产生的残渣积碳，因此结构设计上所有燃气流通的内壁都做了光滑过渡处理，没有容易残留积碳的直角死角，降低日常擦拭清理的难度；气塞外露的头部设计有对称的扳手卡槽，可使用标配的维护扳手快速拧动拆卸，不需要复杂的专用工具，适配野战条件下的快速维护需求。需要注意的是，这类枪械零件的尺寸精度对功能影响极大，在没有专用检具与实装测试条件的情况下，单纯依靠手工测量逆向得到的模型，在加工试制时会存在尺寸偏差风险，必须经过实装适配、试射验证才能确认尺寸的准确性，不能直接作为量产加工的尺寸依据。
