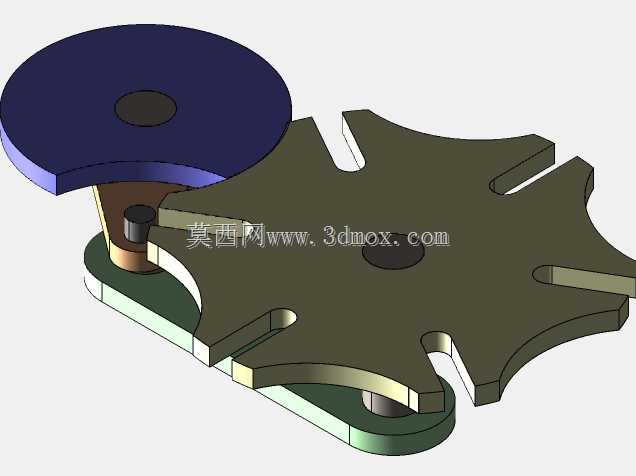

槽轮式间歇传动日内瓦机构结构

项目分类:3D模型 发布时间:2021-10-16 ID:325628
  • 槽轮式间歇传动日内瓦机构结构

在自动化产线的分度送料、多工位转盘切换、胶片放映机卷片机构这类需要实现连续转动到单向间歇步进运动转换的场景里,日内瓦机构也就是常说的槽轮机构,是结构最简单、运维成本最低的一类间歇传动方案,这套三维结构完整还原了外啮合槽轮机构的核心传动逻辑,没有冗余的装饰性结构,所有零件的尺寸边界都按照实际装配的干涉要求做了校验。从实际使用的角度看,这类机构不需要额外的锁止弧配套控制元件,主动拨盘上的圆柱销进入槽轮的径向槽时,会带动槽轮转过固定的分度角度,当圆柱销脱离径向槽后,拨盘上的锁止弧会和槽轮的凹弧面完全贴合,把槽轮锁止在固定位置,不会因为负载惯性出现窜动,这也是它在中低速轻载分度场景里被广泛应用的核心原因——不需要复杂的电控程序配合,纯机械结构就能实现稳定的定角度间歇输出,故障率比气动分度、伺服分度方案低一个量级。做这套结构的三维建模时,首先要确定的是槽轮的槽数,常规工况下4槽、6槽是应用最多的选型,槽数越少,槽轮转动时的角加速度波动越大,冲击载荷也就越强,所以这套演示结构选用了6槽的外啮合槽轮,对应的主动拨盘每转一圈,槽轮转过60度,动停比的计算完全按照外啮合槽轮的公式推导,拨盘上圆柱销的回转半径和槽轮中心距的比值,严格卡在不发生运动干涉的临界值以内,既保证圆柱销能顺利进出径向槽,也不会在传动过程中出现卡滞。安装边界方面,整套机构的底座做了沉头安装孔设计,两个回转副的中心距公差按照IT7级精度预留,拨盘的输入轴和槽轮的输出轴都做了标准的轴径设计,能直接和常规的联轴器、驱动电机输出端匹配,不需要额外做转接件。槽轮的径向槽侧壁做了微小的拔模斜度,对应实际机加工时的铣削让刀量,锁止弧的配合面预留了0.02mm的间隙,避免实际装配时因为加工误差出现锁止面卡滞的问题。很多刚接触机械结构的设计人员在做槽轮机构选型时,容易忽略圆柱销和槽壁的接触应力问题,这套结构里圆柱销的直径是按照槽轮槽宽的1/3取值,既保证接触面积足够分散接触应力,也不会因为销径过大导致槽轮的有效壁厚不足,在长期交变载荷下出现槽口开裂的问题。另外主动拨盘的锁止弧起始和终止位置,是和圆柱销的进出槽位置严格对应的,当圆柱销刚进入径向槽的瞬间,锁止弧刚好脱离槽轮的凹弧面,不会出现运动干涉,当圆柱销刚离开径向槽的瞬间,锁止弧刚好贴合到槽轮的下一段凹弧面,实现即时锁止,没有空回行程。这类机构在实际应用中,通常会在两个回转副位置加装含油轴承或者深沟球轴承,降低转动时的摩擦阻力,因为槽轮机构的传动过程存在刚性冲击,所以不适合高速重载的工况,一般输入转速不超过200rpm,负载扭矩不超过50N·m的场景下,它的使用寿命能达到上万小时,几乎不需要日常维护。建模过程中所有的配合面都做了公差标注的参考,比如中心距的安装公差、轴和孔的配合公差、锁止弧的轮廓度公差,能直接作为实际加工生产的参考依据,不需要设计人员再重新核算核心传动参数。底座的安装孔间距按照标准的铝型材安装尺寸设计,能直接固定在常规的工业铝型材框架上,适配大部分自动化设备的安装基准,不需要额外加工转接板。槽轮的输出端面做了标准的螺纹孔布局,能直接安装转盘、夹具这类执行元件,不需要额外做输出端的转接设计,减少了整机的装配零件数量,也降低了装配累积误差。
