螺旋式离心叶轮精密结构设计

这类螺旋离心叶轮主要配套在中低压流体输送设备中，常见应用场景覆盖小型通风设备、物料气力输送系统、低粘度流体增压单元，部分同结构改型也会用于微型涡轮动力装置的做功端。从实际工况适配来看，螺旋式的叶片布局相比传统直叶片径向叶轮，流体进入叶道时的冲击损失更小，在小流量高压力系数的工况区间运行稳定性更优，不容易出现常规离心叶轮常见的叶道涡流、喘振边界窄的问题。

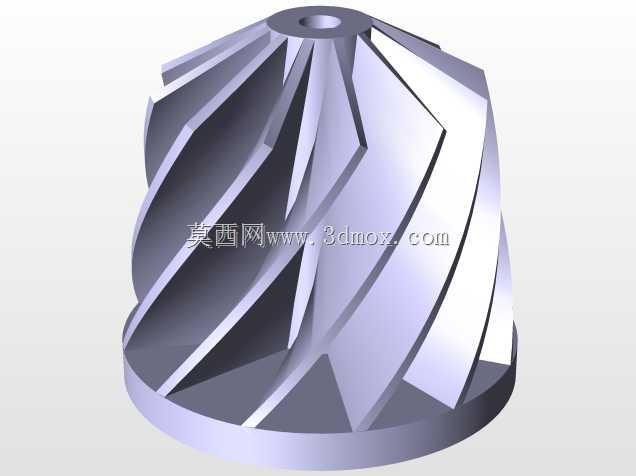

设计阶段首先要匹配安装边界，叶轮中心的通孔为轴装定位孔，孔径与配套设备的输出轴径采用过渡配合，端面预留有轴向锁紧的工艺空间，安装时通过轴肩定位+端盖压紧的方式即可完成固定，不需要额外设计复杂的连接结构。叶轮整体为锥台形轮廓，底部大直径端为流体出口侧，顶部小直径端靠近驱动侧，这种锥度设计一方面可以缩短流体在叶道内的停留时间，降低沿程摩擦损耗，另一方面也能让叶片出口边的线速度梯度更均匀，减少出口处的流体紊流。

叶片采用空间扭曲螺旋构型，叶片型线从进口端到出口端按照等环量流型进行设计，进口段叶片安放角匹配流体来流方向，避免正冲角过大导致的进口脱流，出口段叶片角度逐步过渡到径向偏后倾的角度，保证流体获得足够的离心能同时，降低出口的动压损失。叶片之间的流道为等宽渐变式设计，流道表面光滑过渡，没有突变的台阶或者锐角，既可以减少流体流动阻力，也能避免输送含微小颗粒介质时出现颗粒卡滞、磨损局部区域的问题。

从结构强度角度考虑，叶片与轮盘、轮盖的连接位置采用大圆角过渡，避免应力集中，整体结构适合采用一体化铣削加工或者精密铸造工艺成型，在常规转速工况下不需要额外做叶片补强结构。顶部的中心凸台为轴连接的加强部位，厚度大于轮盘基础壁厚，可承受轴传动带来的扭矩载荷，避免长期运行出现轴孔开裂的问题。

实际选型适配时，需要注意叶轮的出口直径与配套蜗壳的内径匹配，叶片出口边的高度要和蜗壳流道宽度对齐，否则会出现流体泄漏损失增大、运行噪音升高的问题。这类叶轮的动平衡等级建议做到G6.3以上，对应高转速应用场景需要提升到G2.5级，避免运行时出现过大的振动传递到轴承部位，缩短整机的使用寿命。另外叶片的螺旋升角参数需要匹配设计转速，升角过小会导致流体做功不足，升角过大则会增大叶片表面的摩擦阻力，降低整体运行效率。
