IRONCAD垂直手压订书机三维结构设计

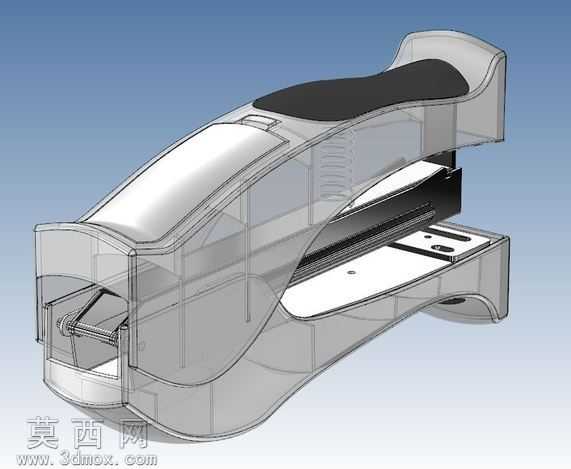

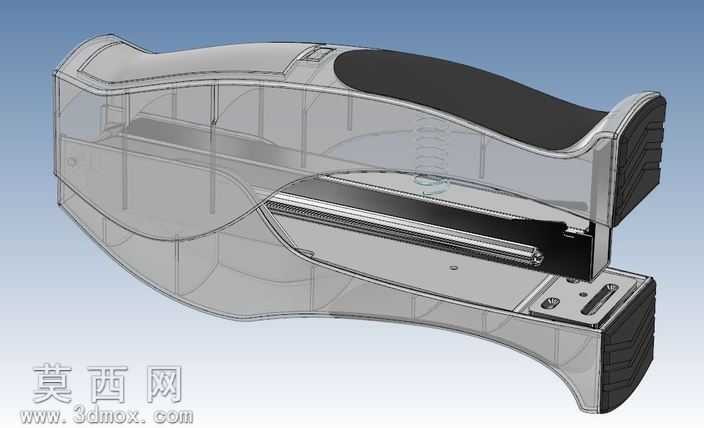

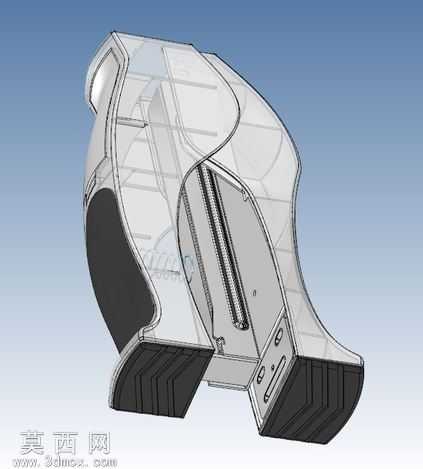

本作品为垂直手压式订书机的三维建模设计，建模过程严格遵循真实订书机的功能逻辑与人体工学尺度，完整还原了产品的内外结构与装配关系。建模阶段首先完成整体轮廓的草绘搭建，依据手持按压的使用姿态确定上盖的曲面弧度，上盖握持区域做内凹弧面处理，匹配手指自然弯曲的形态，避免长时间使用产生硌手感，同时在握持区域预留软胶垫的装配位，还原真实产品的防滑舒适握持设计。模型采用半透明可视化处理呈现内部结构，可清晰观察到内置的钉道组件、压钉冲头、复位弹簧、订书钉容纳仓以及底座的钉槽成型结构，各部件之间的装配间隙、运动行程均按照实际产品的参数进行设定，压合过程中冲头与钉道的对位精度、底座钉槽的弯折角度都经过反复校准，确保模拟装订动作时结构逻辑完全符合真实产品的运行原理。材质设置上，外壳主体采用半透磨砂硬质塑料材质，调整材质的折射度与粗糙度参数，还原工程塑料的半透哑光质感，握持区域的软胶垫采用黑色哑光橡胶材质，区分不同部件的材质触感，内部金属冲压件、弹簧等结构赋予金属材质，调整金属的反光度与粗糙度，呈现冷轧钢件的哑光金属质感，底座接触纸张的平面做细微的防滑纹理处理，提升模型的真实感。渲染阶段采用柔和的渐变蓝背景，搭配均匀的漫反射光照，避免生硬阴影遮挡内部结构细节，同时通过半透明外壳的光影折射效果，清晰展现内部组件的排布位置与装配关系，既呈现了产品的外观设计美感，也直观展示了内部的机械传动与装订结构。设计过程中重点考量了产品的使用便捷性与结构耐用性，上盖的按压杠杆比例经过优化，降低按压所需的力度，复位弹簧的弹力参数经过匹配，确保压合完成后上盖可顺畅回弹，钉道的出钉口做倒角处理，避免卡钉问题，底座的订书钉弯折槽采用标准的内弯成型结构，保证装订后订书钉可平整弯折固定纸张，整体模型完整还原了垂直手压订书机从外观造型到内部功能结构的全部细节，可用于产品结构展示、办公文具设计参考以及相关教学演示场景。
