多轮组合皮带传动滑轮系统三维设计

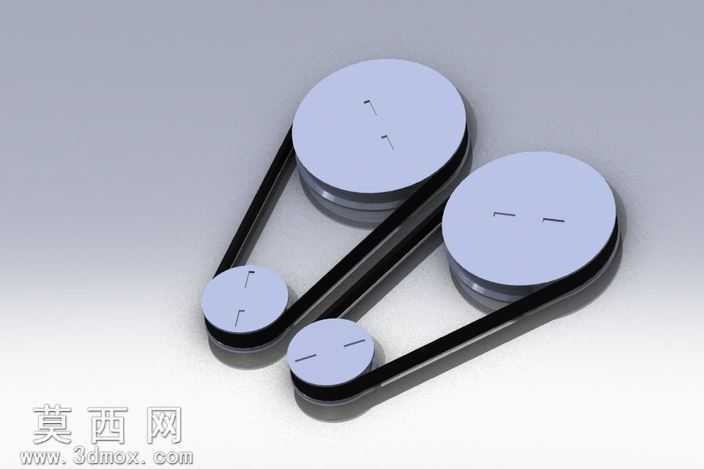

本作品为多轮组合式皮带传动滑轮系统的三维设计成果，建模过程严格遵循机械传动设计的规范逻辑，首先完成各带轮零件的参数化建模：依据带传动的传动比匹配要求，分别设定两个大直径主动/从动带轮、两个小直径导向张紧带轮的轮径、轮缘宽度、轮毂厚度等核心尺寸，轮面采用适配平皮带的微弧面结构，避免皮带传动过程中出现跑偏脱落的问题，所有带轮的中心轴孔、键槽结构均按照标准机械连接件尺寸预留，保证后续装配环节的干涉校验准确性。装配阶段采用自底向上的装配逻辑，先固定各带轮的安装基准面，通过同轴心、平行度配合约束确定各带轮的相对安装位置，再通过路径拟合的方式生成闭合的平皮带实体，精准还原皮带套设在各带轮轮槽内的张紧状态，装配完成后通过全局干涉检查确认各带轮转动过程中不存在结构碰撞，皮带与各带轮的接触贴合度符合传动要求。材质与渲染环节，带轮主体采用哑光浅灰金属材质模拟工程中常用的铸铁带轮质感，轮毂部分添加细微的金属切削纹理还原真实机加工零件的表面特征，皮带采用哑光黑色橡胶材质，调整材质的粗糙度与反光度参数还原橡胶带的表面质感，背景采用简洁的浅灰渐变背景，搭配柔和的漫反射打光方案，清晰呈现整个传动系统的结构布局，避免多余光影遮挡结构细节。设计过程中重点考虑了传动系统的运动逻辑，通过添加旋转马达驱动主动带轮，设置皮带与带轮之间的实体接触约束，完成整个滑轮系统的运动仿真设置，可直观展示动力从主动轮输入后，通过皮带依次带动从动轮、导向轮同步转动的完整传动过程，可用于基础机械传动原理的动作研究演示，清晰展示平皮带传动的布局方式、张紧结构的作用以及多轮传动的动力传递路径，整个模型结构完整，装配关系准确，可直接用于机械原理教学演示、传动方案验证参考等场景。
